Leírás
Első ránézésre egyszerű a feladat. Ott a CH341/CH347T programozó, előtted egy nyolclábú SPI flash memória, már csak össze kell kötni őket. Igen ám, de a memória típusszáma mellett ott szerepel az a néhány betű, amelyen az egész művelet múlhat: ez a példány nem 3,3 V-ról, hanem 1,8 V-ról működik.

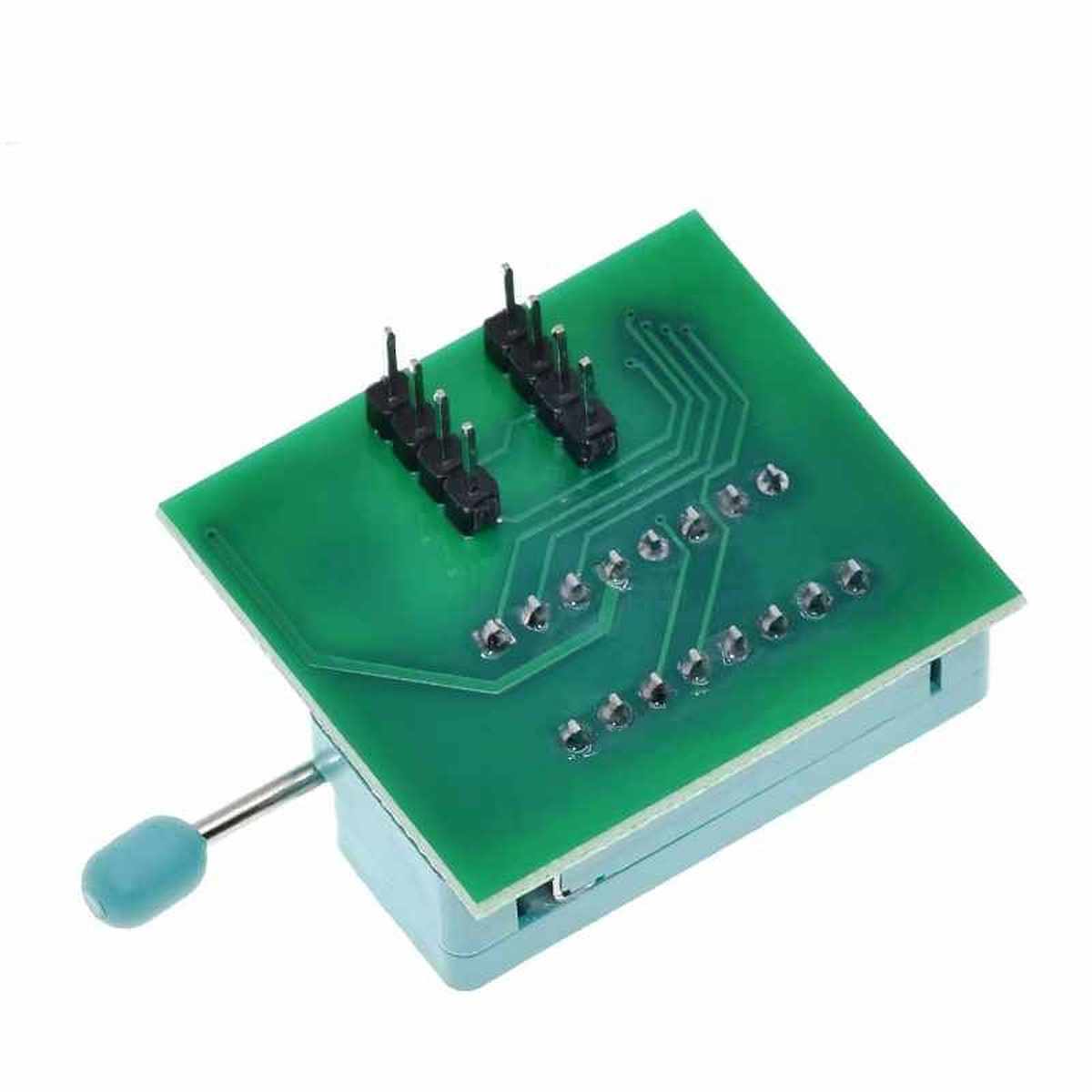

A CH341/CH347T 1.8 V SPI flash szintillesztő adapter erre a helyzetre való. A CH341/CH347T alapú programozó és az 1,8 V-os SPI NOR flash memória közé kerül, és gondoskodik arról, hogy a memória ne csak megfelelő tápfeszültséget kapjon, hanem az SPI adat- és vezérlőjelek feszültségszintje is illeszkedjen hozzá.
Ez lényeges különbség. Nem elég egyszerűen 1,8 V-ra csökkenteni a tápot, miközben az órajel, a chipkiválasztás vagy az adatvezetékek továbbra is magasabb feszültségszinten dolgoznak. A kisfeszültségű flash számára az egész kapcsolatot megfelelően kell kialakítani.
A CH341/CH347T 1.8 V SPI flash szintillesztő adapter önmagában nem programozó. Kell mellé egy CH341/CH347T alapú SPI programozó, programozószoftver, valamint a memória tokjához illeszkedő foglalat, adapter vagy tesztcsipesz.
Mire való, és miért fontos?
A legtöbb hiba ennél a feladatnál nem ott kezdődik, hogy rossz programot választ valaki. Sokkal korábban.
A memória pontos típusszáma dönti el, milyen feszültségű rendszerrel szabad hozzányúlni. Két, első látásra majdnem egyforma SPI flash között villamos szempontból komoly különbség lehet. A W25Q128FW például 1,8 V-os memória. Nem kezelhető úgy, mint egy 3,3 V-os W25Q128 változat csak azért, mert a típusszám eleje megegyezik.
Ilyenkor kerül a rendszerbe a CH341/CH347T 1.8 V SPI flash szintillesztő adapter:
CH341/CH347T programozó – CH341/CH347T 1.8 V SPI flash szintillesztő adapter – 1,8 V-os SPI flash memória.
Az adapter helye tehát jól meghatározható. Nem a szoftvert egészíti ki, és nem új programozási módot ad. A programozó és az érzékenyebb, alacsonyabb feszültségű memória közötti villamos illesztést oldja meg.
Így működik a gyakorlatban
Az SPI kapcsolat több vezetéken dolgozik. Van órajel, adatvonal, chipkiválasztás, táp és föld. Ezek közül nem csak a tápfeszültség számít.
Ha a memória 1,8 V-os, akkor az adat- és vezérlőjelek sem kaphatnak tetszőleges feszültségszintet. Ezért nem jó az a barkácsmegoldás, hogy csak a VCC ágba kerül valamilyen feszültségcsökkentés, a többi vezeték pedig marad úgy, ahogy volt.
A CH341/CH347T 1.8 V SPI flash szintillesztő adapter ezt a két oldalt választja el egymástól. A programozó a saját oldalán dolgozik, a memória pedig az 1,8 V-os környezetet kapja.
A programozószoftver szempontjából ettől nem lesz új eszköz a rendszerben. Továbbra is a CH341/CH347T programozót használod. Az adapter feladata hardveres.
Van azonban még egy gyakori műhelyhelyzet. A memória nincs kiforrasztva, hanem az alaplapon marad, és SOIC8 csipesszel próbálod elérni. Ilyenkor az adapter megfelelő jelszintet adhat, de az alaplap többi áramkörét nem kapcsolja le a flash lábairól. Ha más alkatrész is terheli ugyanazokat a vezetékeket, a programozás bizonytalanná válhat vagy egyáltalán nem indul el.
Ez már nem szintillesztési hiba, hanem a panelen belüli kapcsolás következménye.
Hol jön jól igazán?
- Notebookok 1,8 V-os BIOS flash memóriájának mentésénél vagy újraírásánál.
- W25QxxFW családba tartozó SPI NOR flash memóriák programozásánál.
- Routerek, hálózati eszközök és más beágyazott készülékek firmware-memóriájának helyreállításánál.
- Olyan CH341/CH347T alapú programozó mellett, amely önmagában nem biztosít megfelelő 1,8 V-os táp- és jelszintet.
- Szervizasztalon, ahol egymás után kerülnek elő 3,3 V-os és 1,8 V-os flash memóriák.
- Hibakeresésnél, amikor a memória kiolvasható ugyan, de az írás vagy a visszaellenőrzés már bizonytalan.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Valóban 1,8 V-os a memória? | Ha más üzemi feszültségű típusról van szó, ez az adapter nem a megfelelő illesztés. |
| CH341/CH347T alapú SPI programozót használsz? | Az adapter ilyen programozási környezethez készült. |
| Jó irányban van a memória? | Fordított behelyezésnél nemcsak a programozás hibás, hanem az IC is károsodhat. |
| Minden SPI jel az adapteren keresztül halad? | Egy megkerült jelvezeték tönkreteszi a megfelelő szintillesztést. |
| A memória az alaplapban marad? | A környező áramkör terhelheti az SPI buszt, ezért a csipeszes programozás nem mindig működik. |
| A programozód eleve tud 1,8 V-os programozást? | Ebben az esetben külön CH341/CH347T 1.8 V SPI flash szintillesztő adapter nem feltétlenül szükséges. |
Ezt nézd meg, mielőtt döntesz
Elsőként mindig a memória teljes típusszámát keresd meg. Ne állj meg annál, hogy “W25Q128”, és ne indulj ki abból sem, hogy ugyanabban a tokban van, mint a korábbi chip.
A típuskód végén lévő betűk sokszor többet mondanak, mint elsőre gondolnád. Ezekből derülhet ki az üzemi feszültség, a memória változata vagy más fontos villamos tulajdonság.
A programozót is érdemes pontosan azonosítani. Nem minden CH341/CH347TA panel egyforma. Léteznek olyan változatok, amelyek több programozási feszültséget is kezelnek. Ha a saját programozód már valódi 1,8 V-os táp- és jelszintű működést ad, nincs értelme még egy illesztőt betenni a rendszerbe.
A mechanikai kapcsolat külön kérdés. A CH341/CH347T 1.8 V SPI flash szintillesztő adapter nem helyettesíti a SOIC8 csipeszt, a tokadaptert vagy a foglalatot. A megfelelő érintkezést továbbra is neked kell biztosítani.
És itt szokott jönni a klasszikus szakköri kérdés: “Egyszer már kiolvasta, akkor jó, nem?”
Nem. Nem feltétlenül.
Az olvasás sok esetben kevésbé kényes, mint az írás és az utána következő ellenőrzés. Gyenge érintkezés, hosszú vezeték vagy bizonytalan tápellátás mellett előfordulhat, hogy a chipazonosítás még sikerül, az írás viszont már hibával áll meg.
Amikor nem ezt érdemes választani
- Ha a programozandó memória 3,3 V-os, és a programozód közvetlenül kezeli ezt a feszültséget, nincs szükség 1,8 V-os illesztőre.
- Ha még nincs programozód, a CH341/CH347T 1.8 V SPI flash szintillesztő adapter nem helyettesíti azt.
- Ha általános célú 3,3 V – 1,8 V logikai szintillesztőt keresel fejlesztőpanelhez vagy saját áramkörhöz, nem ez a megfelelő termékkategória.
- Ha a panelben maradó memória SPI vezetékeit más áramkörök aktívan terhelik, az adapter önmagában nem oldja meg a programozhatóságot.
- Ha a használt programozó már teljes értékű 1,8 V-os üzemmóddal rendelkezik, fölösleges még egy illesztőt közbeiktatni.
Egy apró tipp a műhelyasztal mellől
Mielőtt ráteszed a csipeszt vagy beteszed a chipet a foglalatba, olvasd le még egyszer a teljes típusszámot.
Ez néhány másodperc.
Egy rosszul azonosított 1,8 V-os memória viszont könnyen elvisz egy fél délutánt hibakereséssel. Rosszabb esetben a chipet is.
A másik apróság a vezetékek hossza. SPI programozásnál nincs sok haszna annak, ha fél méteres kábelezést építünk az asztalon. Rövid összeköttetés, biztos érintkezés, stabil táp. Unalmas tanácsnak hangzik, de programozási hibánál ez az első három dolog, amit érdemes rendbe tenni.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Funkció: | SPI flash tápfeszültség- és jelszintillesztés |
| Célfeszültség: | 1,8 V |
| Programozó kompatibilitás: | CH341/CH347T alapú SPI programozók |
| Célmemória: | 1,8 V-os SPI NOR flash |
| Példaként használható család: | W25QxxFW |
| Bekötési hely: | Programozó és memóriachip között |
| Önálló programozó: | Nem |
| Külön adapterszoftver: | Nem szükséges |
Dokumentáció
Csomag
- 1 db CH341/CH347T 1.8 V SPI flash szintillesztő adapter
