Leírás

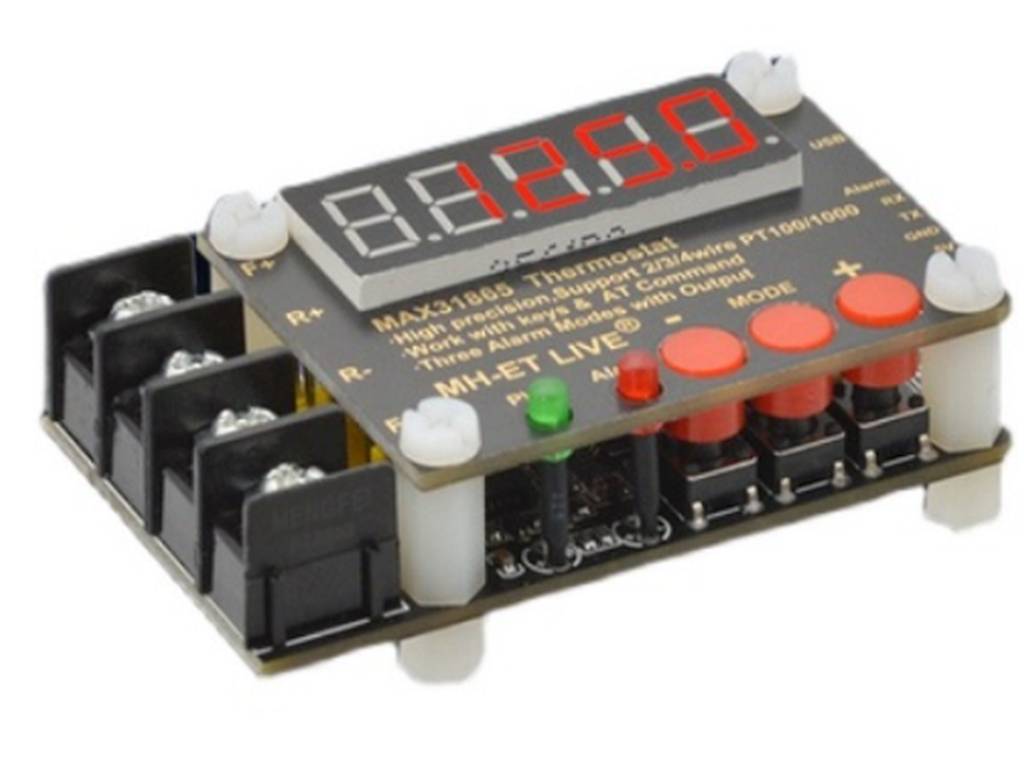

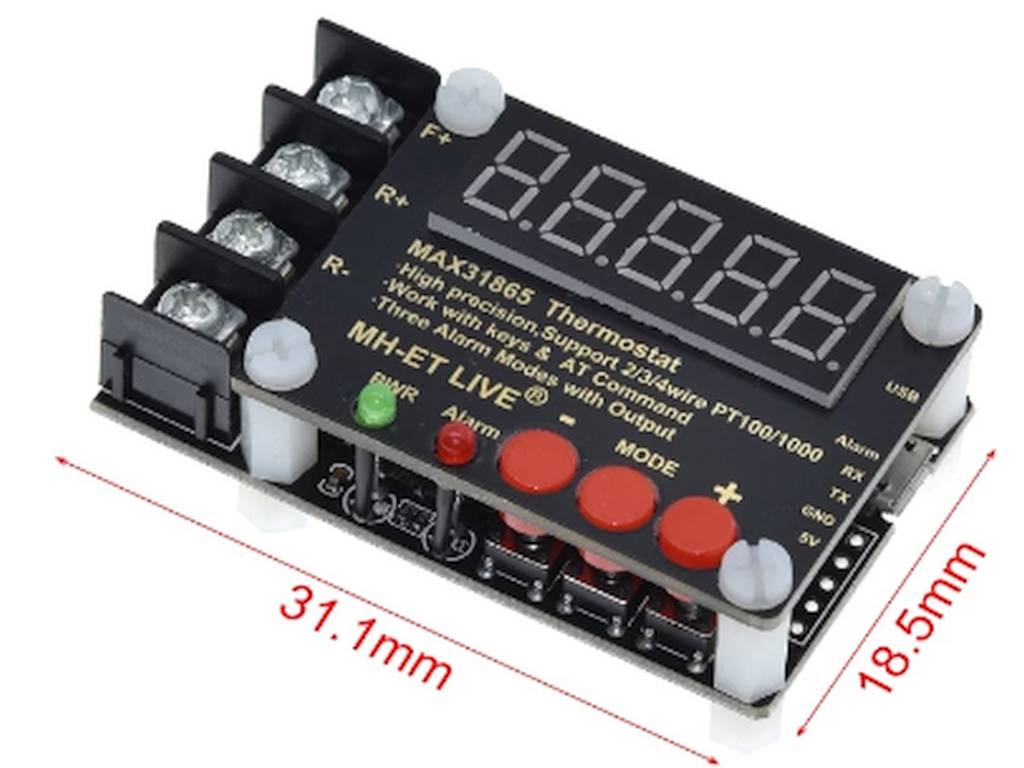

Ez a professzionális, galvanikusan leválasztott termosztátmodul PT100 ellenállás-hőmérőkhöz kifejlesztve, beépített MAX31865 átalakítóval. A modul SPI kommunikáción keresztül pontos digitális adatokat küld, még zajos ipari környezetben is. A hőmérsékletértékekhez programozható kapcsolórelé tartozik, amelyet előre beállíthatunk termosztátként működni.
Ez a kialakítás lehetővé teszi a PT100-alapú hőmérséklet-érzékelés egyszerű beillesztését mikrovezérlős vagy ipari rendszerekbe, külön védelem nélküli zavarmentes működéssel. Az eszköz ügyesen kombinálja a klasszikus RTD érzékelést a modern digitális átvitel előnyeivel, ezáltal megbízható hőmérséklet-felügyeletet nyújt nagy pontossággal és biztonságos galvanikus leválasztással.
Működési elv
A modul lelke a MAX31865 RTD-digitális átalakító IC, amely precíz 15 bites mérést végez a PT100 hőmérséklet-érzékelőn. A mért ellenállást a rendszer automatikusan hőmérsékletté alakítja, amit SPI interfészen keresztül továbbít. Az érzékelő bármelyik bekötési módban csatlakoztatható: 2, 3 és 4 vezetékes konfiguráció is támogatott.
A mért adatokat egy beállítható határértékkel működő kapcsoló kimenet is felhasználja: ha a hőmérséklet eléri a beállított szintet, egy relé aktiválódik, amely kis teljesítményű fűtést, ventillátort vagy egyéb szabályzási kört is képes vezérelni. A modul galvanikus leválasztása (optocsatolóval és leválasztott táppal) biztosítja, hogy az érzékelő oldal és a vezérlő teljesen független legyen villamosan, ezáltal elkerülhetők a földhurkok és más zavarok.
A csomag a Pt100 érzékelőt NEM tartalmazza!
Felhasználás
- Ipari hőmérséklet-szabályozás (pl. kazánok, kemencék, fűtőtestek)
- Házi fűtési rendszerek hőmérsékletének felügyelte és vezérlése
- 3D nyomtató fűtött ágy vezérlés (PID termosztát modul építéshez)
- Sörfőző automatizáció (sörforralás, cefrézés, hőntartás)
- Precíz labor- vagy oktatási mérések, mintázás vezérlés
- Hőprofil-figyelő és -vezérlő reflow forrasztáshoz
- Akvárium vagy terrárium hőmérséklet-szabályzás automatizálva
- Meteorológiai állomások precíz mérőegysége
Jellemzők
- Tápfeszültség: 5 V DC
- Kommunikáció: UART / Alarm
- Támogatott érzékelő: PT100
- Vezetékezés: 2/3/4 vezetékes RTD támogatott
- ADC felbontás: 15 bit (delta-sigma)
- Hőfoktartomány: –200 … +850 °C (PT100 függően)
- Pontosság: ±0.1..0.5 °C (rendszer szinten)
- Hibafelismerés: szakadt érzékelő, rövidzár
Dokumentáció
Csomag
- 1x Vezérlő áramkör kompletten.
