Mérleg súlymérő cella (20kg)

Kérdés: Mi az a mérlegcella (load cell) és hogyan működik a YZC‑133 20 kg‑os modell?

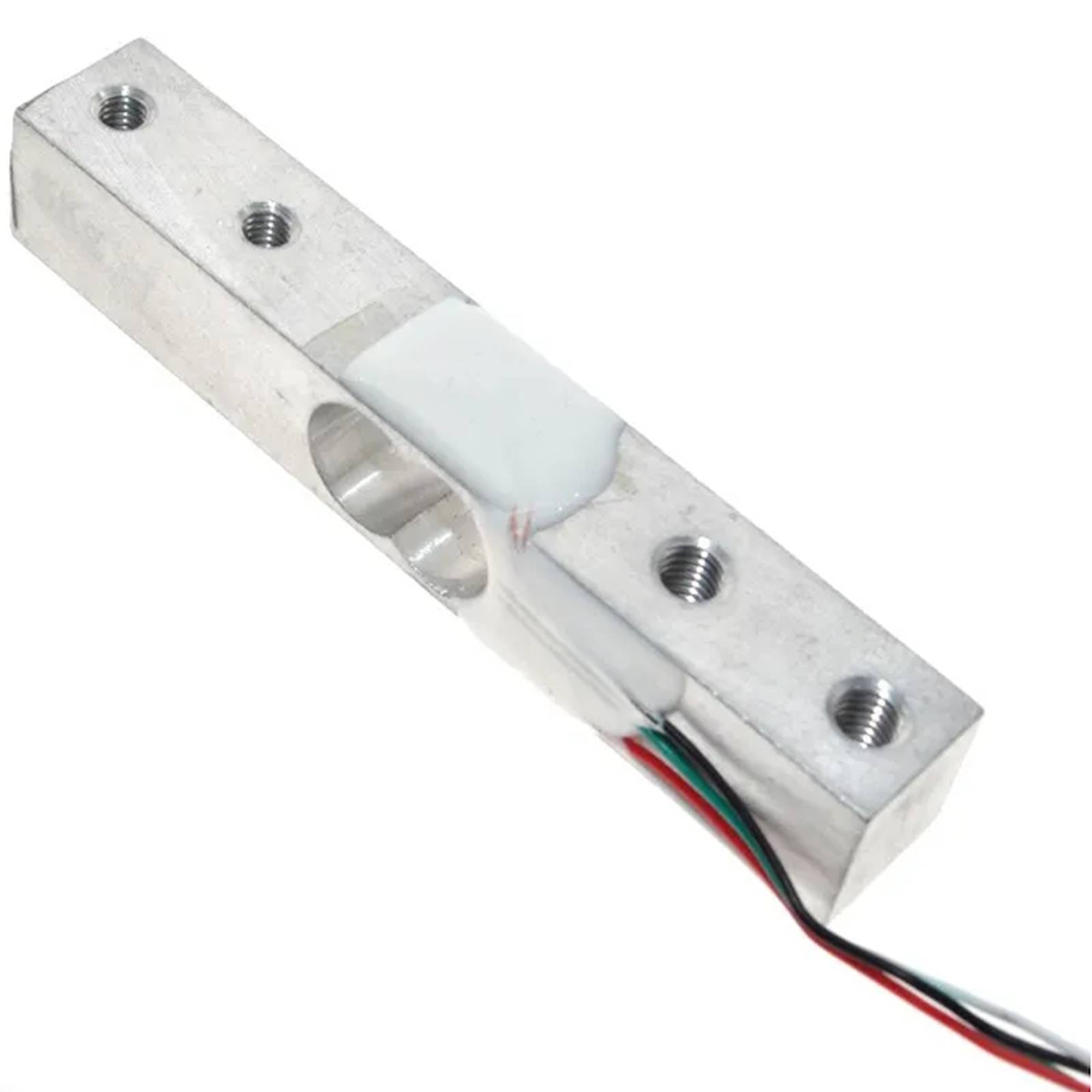

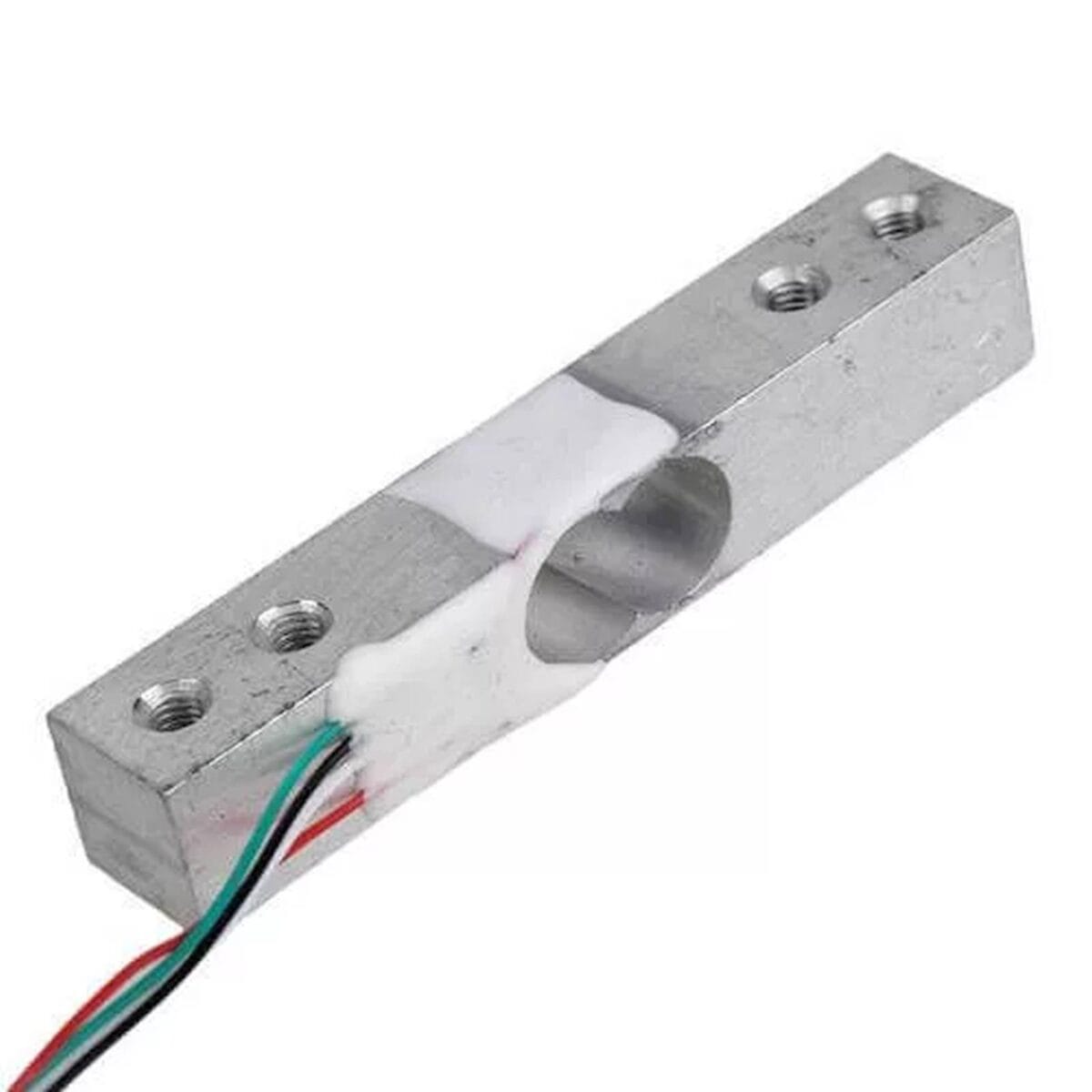

Válasz: A mérlegcella – angolul „load cell” – egy olyan szenzor, amely a ráható mechanikai terhelést (súlyt, erőt) elektromos jellé alakítja át. A YZC‑133 modell egy struktúrált alumínium hasáb, amelybe finom ellenállás‑érzékelők (strain gauge‑ek) vannak beépítve. Amikor a terhelés hat a cellára, ezek az ellenállások megnyúlnak vagy összenyomódnak, és az így bekövetkező ellenállásváltozás egy Wheatstone‑hídon keresztül mérhető elektromos feszültségváltozattá alakul. Ezt a kis feszültségváltozást jellemzően egy 24‑bites ADC (pl. HX711) erősíti és digitalizálja, így pontosan meg tudjuk határozni a ráhelyezett súlyt.

Kérdés: Milyen műszaki paraméterekkel rendelkezik a YZC‑133 20 kg mérlegcella?
Válasz: A YZC‑133 mérlegcella terhelhetősége 20 kg, kimeneti érzékenysége körülbelül 1.0 ±0.15 mV/V, a nulla‑feszültségi eltérés ±0.1 mV/V körüli. Az impedancia értéke kb. 1115 Ω bemeneten és 1000 Ω kimeneten, a maximális meghajtó feszültség pedig akár 15 V DC lehet. Az érzékelő üzemi hőmérséklete kb. −20 … +60 °C között biztosít stabil teljesítményt, amely alkalmassá teszi precíz mérésre mind beltéri, mind külső ipari környezetben is.

Kérdés: Hogyan csatlakoztathatom ezt a mérlegcellát egy mikrokontrollerhez?

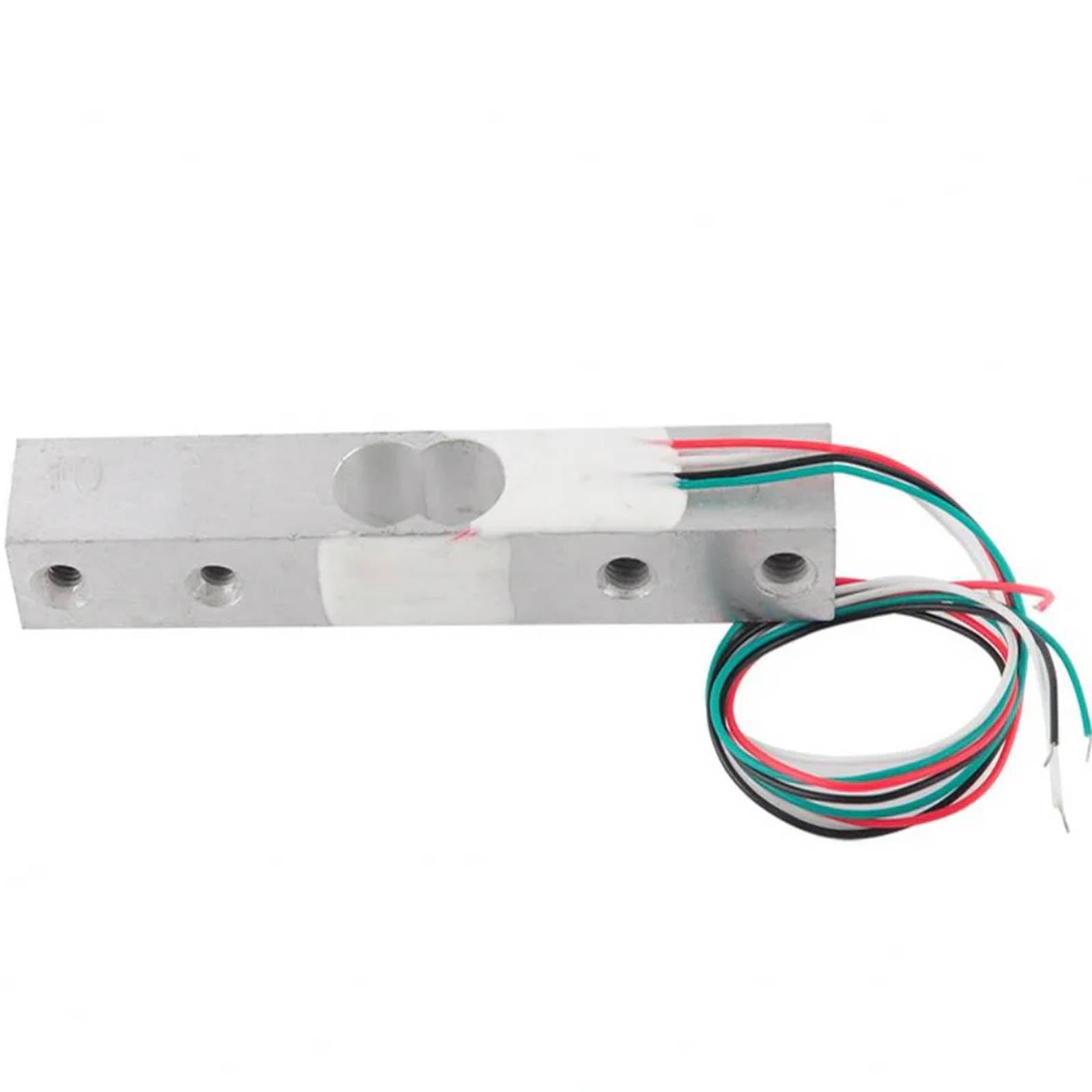

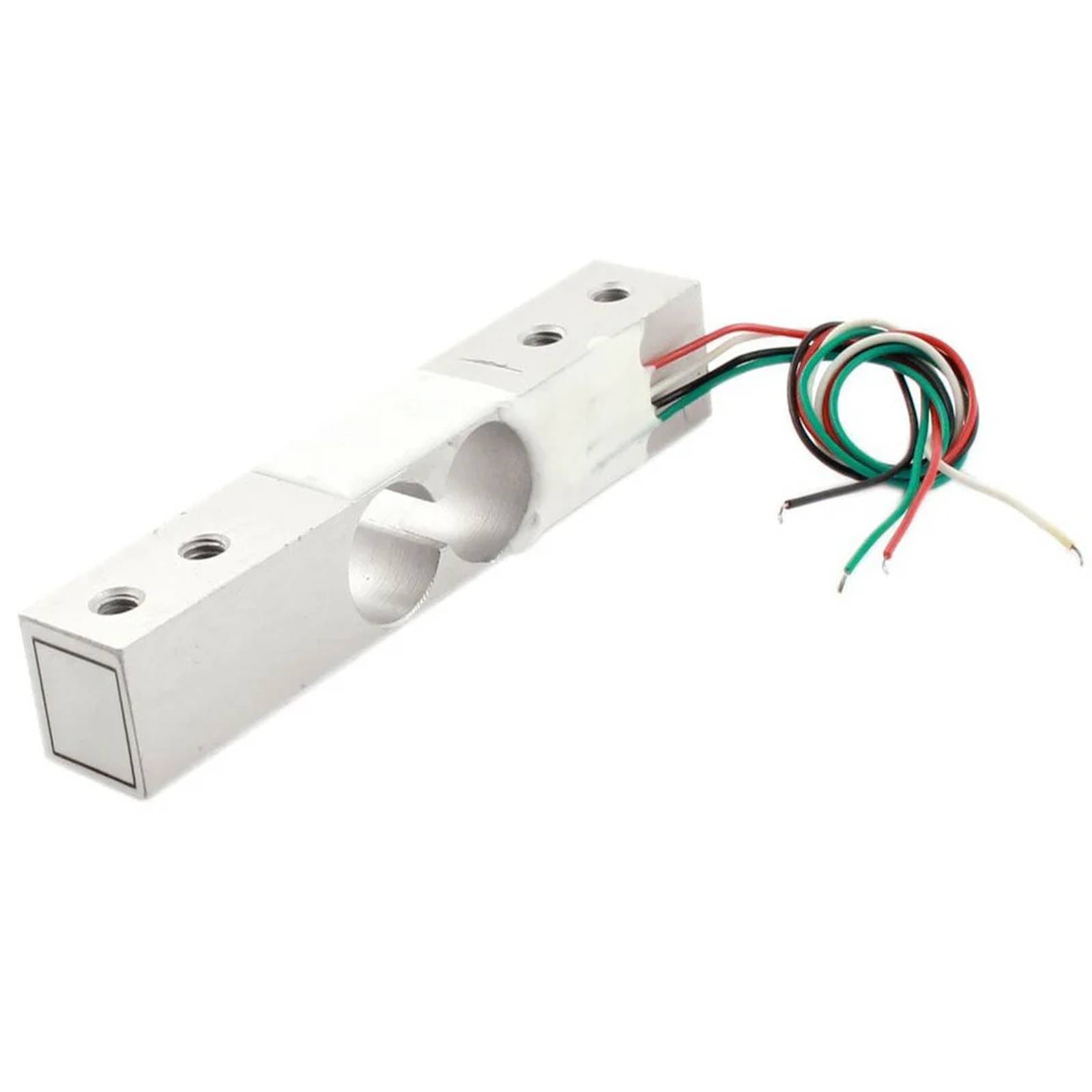

Válasz: Az YZC‑133 négy vezetékes kialakítású (Red+, Black−, Green+, White−), amelyet egy speciális ADC erősítőhöz – például a HX711 modult használva – köthetsz. A HX711 típikusan 2 vagy 4 vezetékes load cell‑eket támogat, és biztosítja a jel erősítését, zajszűrését és 24‑bites digitalizálását, amely közvetlenül olvasható mikrokontrollerrel (pl. Arduino, ESP32) vagy beágyazott rendszerrel. A mikrokontroller ezután a digitális súlyértéket valós feszültség/gramm értékké konvertálja saját kalibrációs paraméterei alapján.

Kérdés: Milyen alkalmazásokhoz ideális a 20 kg‑os YZC‑133 mérlegcella?
Válasz: Ez a típusú mérlegcella ideális minden olyan alkalmazásban, ahol közepes nagyságú súly (akár 20 kg) precíz mérése szükséges. Tipikus felhasználási területek közé tartozik elektronikus konyhai mérleg, csomag‑ és rakományellenőrzés, barkács‑projekt súlymérés, pet feeder súlykövetés vagy akár önálló IoT súlyérzékelő rendszer fejlesztése. Az ipari környezetben – például anyagmozgató rendszerekben vagy logisztikai mérlegekben – is gyakran használható a stabil és megbízható terhelésmérés miatt.

Kérdés: Mekkora a mérési pontosság és megbízhatóság?
Válasz: A YZC‑133 típusa általában kiváló lineáris viselkedéssel és alacsony hiszterézissel rendelkezik (Cree és Repeatability alacsony F.S. értékek), ami azt jelenti, hogy a mérés stabil és ismételhető. A terhelés hatására az elektromos jel lineárisan változik, és a HX711‑hez hasonló nagy felbontású ADC használata lehetővé teszi, hogy nagyon finom súlykülönbségeket is érzékeljünk. Ez különösen fontos pontosság‑kritikus alkalmazásokban, ahol akár grammszintű eltéréseket is mérni kell.

Kérdés: Milyen mechanikai rögzítést igényel a mérlegcella?

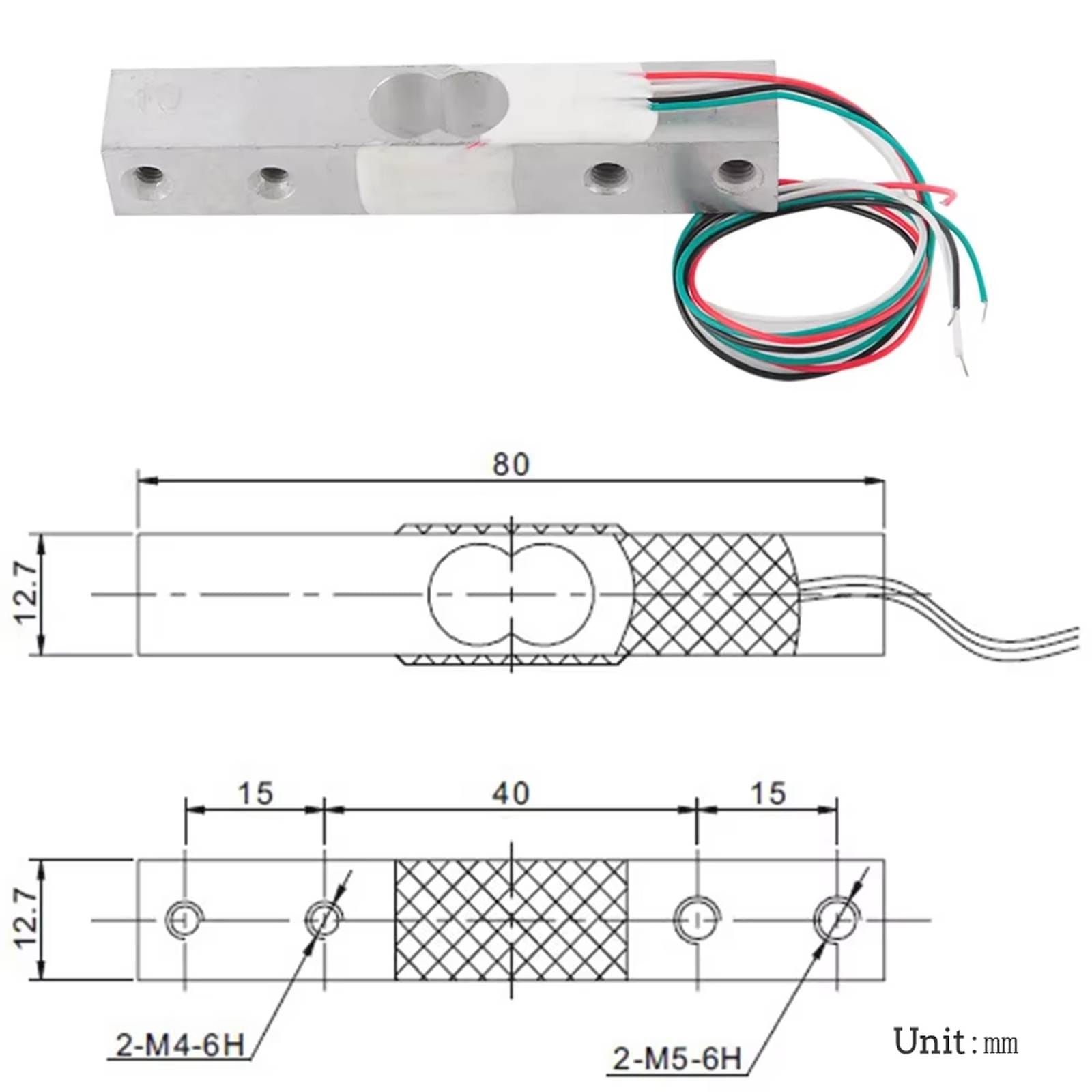

Válasz: A YZC‑133 mérlegcella szerkezete rögzített végű kialakítású, amelynél az egyik véghez csatlakozik a terhelő felület (például mérőlap vagy felfüggesztési pont), míg a másik véget fixen rögzíteni kell. A csavarozáskor ügyelni kell arra, hogy a mechanikai terhelés egyenesen jusson a cellára – ez biztosítja a helyes és stabil mérési eredményt. Sok disztribúcióban a szerelőfuratok is meg vannak jelölve (pl. M3.3 vagy M4 furatok), amelyek kompatibilisek a tipikus szerelőcsavarokkal.

Kérdés: Hogyan védekezik az érzékelő környezeti hatások ellen?
Válasz: A YZC‑133 mérlegcella üzemi hőmérséklete −20 … +60 °C között van, ami azt jelenti, hogy tipikus beltéri és külső környezeti feltételekben is stabilan működik. Bár általános célú mérésre tervezték, kültéri vagy poros, nedves környezetben ajánlott mechanikai védelmet vagy burkolatot alkalmazni, hogy elkerülhető legyen közvetlen kontaktus nedvességgel vagy mechanikai sérüléssel – különösen hosszabb távon vagy ipari használat esetén.
