SMA (apa) – u.FL (MHF-1) RF átvezető kábel

SMA apa – U.FL csatlakozókábel, 15 cm hosszú, RF antennacsatlakoztatáshoz.
SMA apa – U.FL csatlakozókábel, 15 cm hosszú, RF antennacsatlakoztatáshoz.
SMA apa – U.FL csatlakozókábel, 15 cm hosszú, RF antennacsatlakoztatáshoz.

SMA (apa) – u.FL (MHF-1) RF átvezető kábel

(2 vásárlói értékelés)

470Ft (370Ft+ÁFA)

12 készleten

Cikkszám: T37721 Kategória:
Cikkszám: T37721

Leírás

Ez egy SMA-apa – u.FL (MHF-1) RF átvezető kábel, amely kis méretű RF-modulok (például Wi-Fi, GPS, LoRa) u.FL csatlakozóját külső antennákhoz köti. Előnye a karcsú, flexibilis kivitel, kompakt helyeken is könnyen használható. Ideális választás, amikor egy mini-kártya jeleinek kis veszteséggel történő továbbítása szükséges.

A kábel egyik vége egy u.FL (MHF-1) aljzat, amely a modulon található felületre szerelt csatlakozóra csatlakozik; a másik vége egy SMA apa, amely külső antennához vagy átalakítóhoz csatlakoztatható. A 50 Ω impedancia biztosítja az RF-jelveszteség minimalizálását. A flexibilis, duplán árnyékolt koaxiális szerkezet megőrzi a jel minőségét, ugyanakkor vékony marad. A tápellátási igény nincsen jelen, mivel ez csupán jelátvivő közeg.

Áramkörök tervezésekor az antenna ideális esetben nyákos, mini csatlakozóval van a laphoz kötve – ez a csatlakozó az ún. uFl kialakítás. Mind a GSM, mind a WiFi eszközön esetén elterjedt a megoldás hiszen ideális esetben kb. 10GHz-ig az átvitel problémamentes.

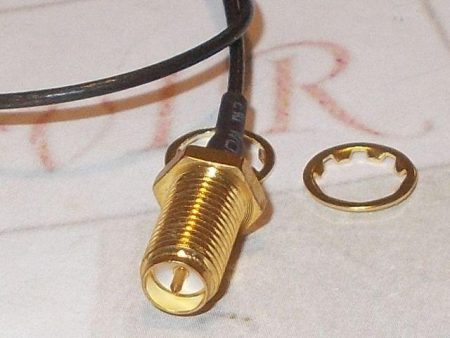

Tipp! Apa esetén: a SMA-n belül “pöcök” van! Anya esetén a középen “lyuk” van! →SMA (anya) – uFl kábel.

Hol használható?

  • Beltéri vagy mobil Wi-Fi antenna kivezetés (pl. ESP, Raspberry Pi, IoT modulok).
  • GPS/GNSS antenna csatlakoztatása kompakt eszközökben.
  • LoRa/LPWAN szenzorhálózatok antenna kiterjesztéséhez.
  • Fejlesztői prototípusok, ahol a modul antenna csatlakozása komfortosabbá válik.

Kártyákkal, mint az ESP32, Raspberry Pi Wi-Fi modul vagy LoRaWAN modulok, ismert rendszerekkel hibátlanul működik.

Jellemzők

  • Csatlakozó (modul felőli vég): u.FL (MHF-1) anya
  • Csatlakozás: 90 °,
  • Csatlakozó (antenna felőli vég): SMA apa
  • Átmeneti ellenállás : max. 2 mOhm
  • Impedancia: 50 Ω
  • Frekvencia tartomány : 0 .. 12,4 GHz, (6GHz felett mérhető a csillapítás!)
  • Kábel típusa: duplán árnyékolt mini-koaxiális
  • Szigetelés: PTFE belső dielektrikum
  • Szigetelés : min. 5 GOhm,
  • Kontakt: aranyozott,
  • Kábelhossz: ~15cm (fekete),
  • Csatlakozási ciklus: u.FL ~30, SMA >500 alkalom
  • Kompatibilitás: Wi-Fi, GPS, LoRa, LTE, IoT protokollok.
  • Működési hőfoktartomány: -20 ~ +75 °C

Csomag

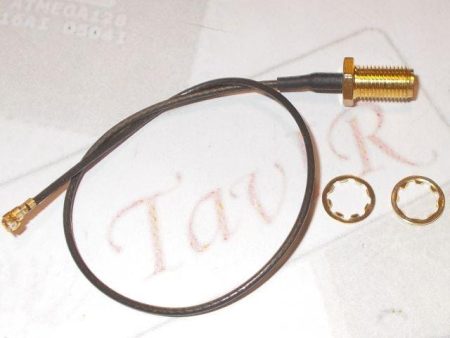

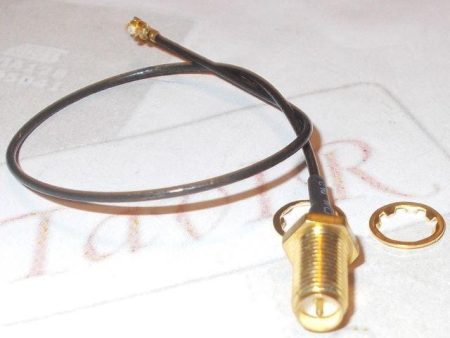

  • 1x SMA(apa) – uFl szerelt kábel,
  • 1x körmös alátét,
  • 1x rögzítőanya.

További információk

Tömeg0,01 kg
Méretek5 × 1 × 1 cm
CikkszámT37721


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

SMA (apa) – u.FL (MHF-1) RF átvezető kábel termékről 2 értékelés

  1. Tóth Béla –

    Kiváló minőség

  2. ledo –

    Működik

Mondd el a véleményed

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Mire használható az SMA apa - U.FL kábel?
Válasz: Ez a kábel SMA apa és U.FL típusú csatlakozóval van ellátva, így kiválóan alkalmas rádiós kommunikációs eszközöknél, ahol az antennát el kell vezetni egy burkolaton kívülre, például WiFi, GSM, LoRa, vagy GPS modulokhoz.

Kérdés: Kompatibilis ez a kábel bármilyen mikrokontroller modullal?
Válasz: Igen, amennyiben az adott modul U.FL csatlakozót használ (pl. ESP32 WiFi modulok), az SMA apa - U.FL kábel segítségével külső antennát csatlakoztathatunk hozzá.

Kérdés: Milyen hosszú a kábel és mekkora a vesztesége?
Válasz: A termékhez tartozó kábel hossza általában 10–15 cm, ami minimalizálja a jelszint csökkenését. A veszteség alacsony, így ideális rövid távú meghosszabbításra.

Kérdés: Használható kültéri antennával is?
Válasz: Igen, amennyiben az SMA csatlakozó időjárásálló antennához csatlakozik, és a kábel megfelelően van szigetelve, kültéri alkalmazásra is alkalmas.

Kérdés: Hogyan csatlakoztassam helyesen az U.FL végét?
Válasz: Az U.FL csatlakozó nagyon kis méretű, óvatosan, függőlegesen kell rányomni az U.FL foglalatra, míg egy „kattanás” nem hallatszik. Ne oldalirányból nyomjuk, mert az károsíthatja a csatlakozót.

Kérdés: Hol tudok beszerezni kompatibilis külső antennát hozzá?
Válasz: Ilyen típusú antennát találsz például a következő oldalon: shop.tavir.hu/antenna-sma-egyenes-2-4ghz.
