Leírás
A 433 MHz transmitter adó/vevő modulpár (Qiachip WL102, RX470) egyszerű, kis sebességű 433,92 MHz-es rádiós adatátvitelhez használható ASK/OOK adó-vevő készlet. A csomagban WL102-341 adómodul, RX470-4 vevőmodul és két 433 MHz-es antenna található.
Helyzet és szerep
Ha két mikrokontroller között néhány bitet, rövid üzenetet vagy állapotjelzést kell vezeték nélkül átvinni, nem mindig kell WiFi, Bluetooth vagy teljes hálózati protokoll. A 433 MHz transmitter adó/vevő modulpár (Qiachip WL102, RX470) ilyen egyszerű rádiós összeköttetésekhez való: gombnyomás, szenzorállapot, távirányító jel vagy alacsony sebességű adatcsomag továbbítására.
A modulpár nem önálló “rádiós soros kábel”. A jelkódolást, az ismétlést, az időzítést és az esetleges ellenőrzést a mikrokontrolleres programnak kell kezelnie.
Azaz a 433 MHz transmitter adó/vevő modulpár (Qiachip WL102, RX470) egy 433,92 MHz-es ASK/OOK rádiós adó-vevő készlet, amely WL102-341 adóval és RX470-4 vevővel ad egyszerű vezeték nélküli adatcsatornát Arduinohoz, ESP32-höz vagy más mikrokontrollerhez.
Működés és beépítés

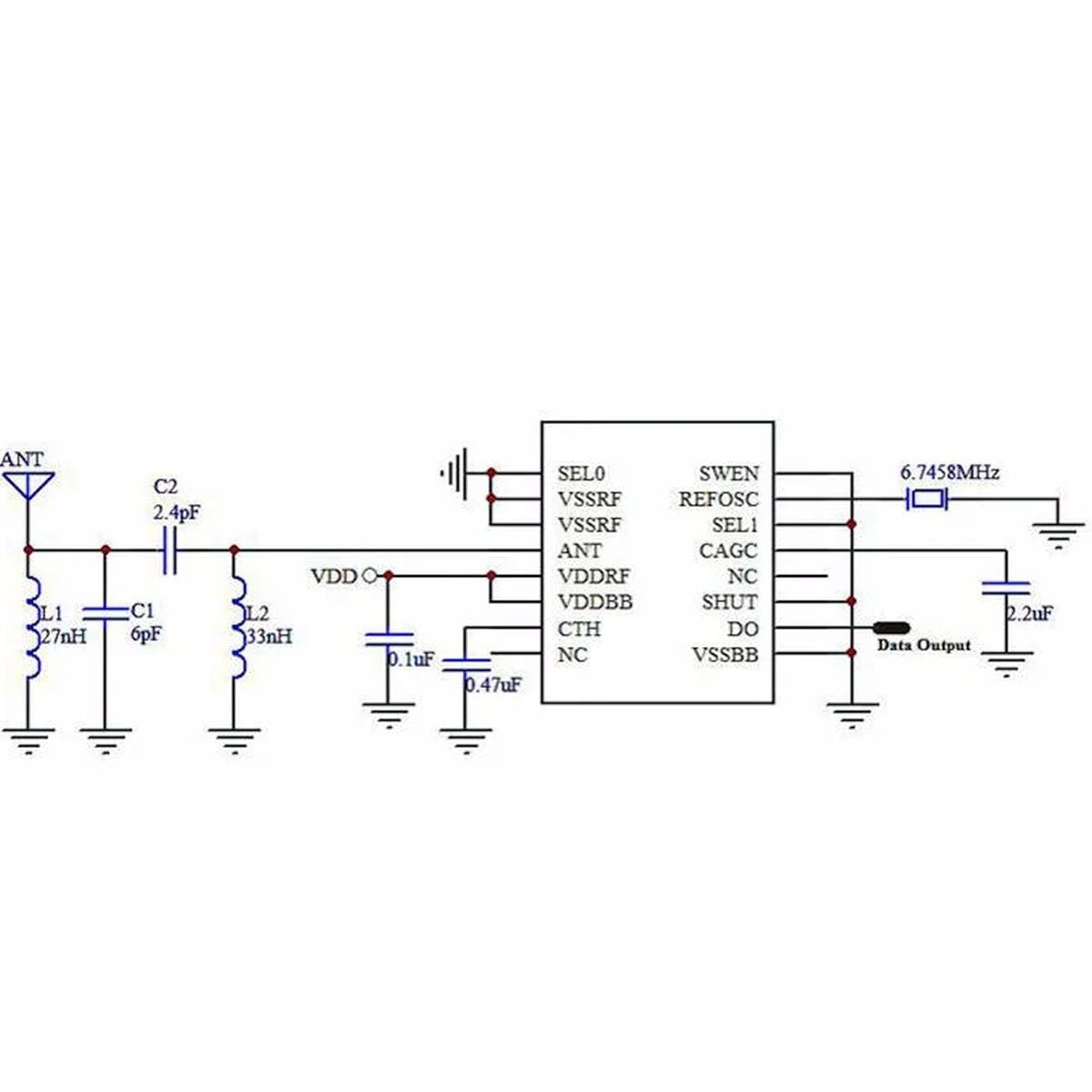

Az adómodul DAT bemenetére kerül a küldendő digitális jel. A WL102-341 ezt 433,92 MHz-es ASK/OOK rádiós jellé alakítja, a RX470-4 vevő pedig a vett rádiós jelet adatjellé alakítja a kimenetén.
A gyakorlatban érdemes olyan könyvtárat vagy saját kódolást használni, amely előjelet, adatkeretet és ellenőrzést is kezel. Arduino környezetben tipikus irány a RadioHead RH_ASK vagy egyszerű távirányítós kódoknál az rc-switch jellegű megoldás. Nyers UART jelet közvetlenül rádióra kötni általában hibás irány, mert az ASK/OOK vevőknek időzített, kiegyensúlyozott jelalak és ismételt üzenet kell.
Az adómodul tápfeszültsége 2,0-3,6 V. 5 V-os Arduino használatakor az adó tápját nem szabad 5 V-ra kötni, és az adatbemenethez szintillesztés vagy egyszerű feszültségosztó szükséges. A vevőmodul 2,2-5,0 V tartományban működik, de a fogadó mikrokontroller bemenetének jelszintjét mindig a választott tápfeszültséggel együtt kell ellenőrizni.
Felhasználási példák
A 433 MHz transmitter adó/vevő modulpár (Qiachip WL102, RX470) főleg ott hasznos, ahol nem folyamatos nagy adatfolyamot kell átvinni, hanem rövid rádiós eseményeket.
- Távoli nyomógomb vagy egyszerű távkapcsoló jelének továbbítása.
- Szenzorállapot küldése két mikrokontroller között, például ajtónyitás, vízszint, riasztási bemenet.
- Oktatási célú 433 MHz-es rádiós mérés Arduino vagy ESP32 környezetben.
- Egyszerű házon belüli jelzés, ahol a vezeték kiépítése kényelmetlen.
- Távirányító prototípus, kódtanulási vagy dekódolási kísérlet.
- Alacsony költségű RF tesztpanel saját kódolási eljárások kipróbálásához.
- Rádiós hatótáv és antennahatás vizsgálata műhelyben vagy tanfolyami környezetben.
Kompatibilitás és beüzemelési támpontok
| Mire figyelj? | Mit okoz? |
|---|---|
| Az adó tápja nem mehet 3,6 V fölé? | 5 V-ra kötve az adómodul sérülhet vagy bizonytalanul működhet. |
| 5 V-os Arduino hajtja az adó DAT bemenetét? | Szintillesztés vagy feszültségosztó kell, különben a 3,3 V-os adó bemenete túlterhelődhet. |
| Van antenna mindkét oldalon? | Antenna nélkül a hatótáv rövid és kiszámíthatatlan lesz. |
| A vevő kimenete zajos üres csatornán? | Ez normális jelenség lehet ASK/OOK vevőknél, ezért szoftveres keretezés és szűrés kell. |
| Ugyanazt a kódolást használja az adó és a vevő program? | Eltérő bitidő, előjel vagy könyvtárbeállítás esetén nem lesz értelmezhető vétel. |
| A rádiós linket kétirányú kommunikációra használnád? | Egy adó és egy vevő alapból egyirányú kapcsolatot ad; kétirányú rendszerhez két pár vagy más rádiós modul kell. |
| A környezetben sok 433 MHz-es eszköz működik? | Zavar, hamis vétel vagy adatvesztés előfordulhat, ezért ismétlés és ellenőrzés szükséges. |

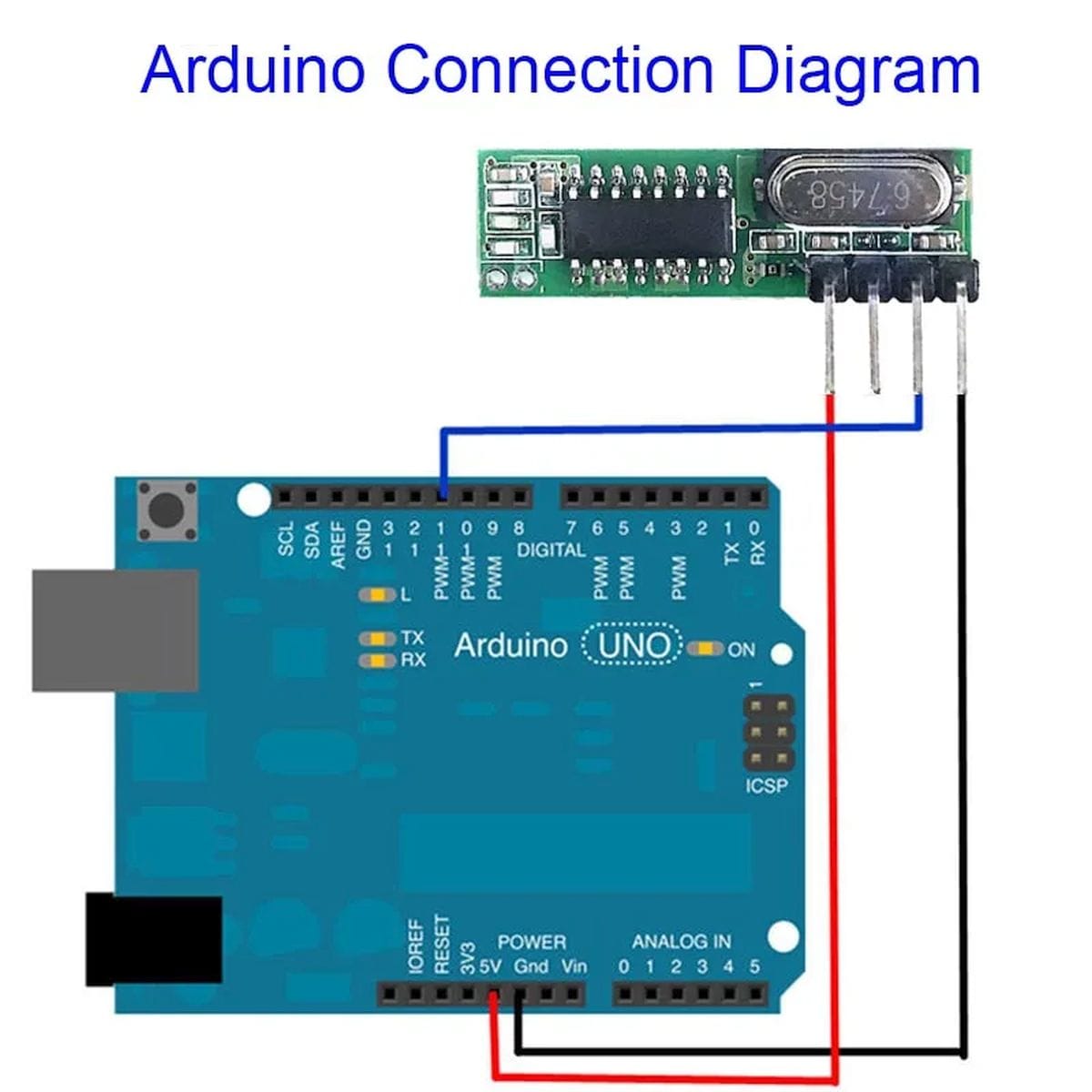

Arduino UNO, Nano, Mega és más 5 V-os panel mellett az adó oldalon különösen a 3,3 V-os tápellátásra és a DAT bemenet szintjére kell figyelni. ESP32 és ESP8266 esetén a 3,3 V-os logikai szint jobban illeszkedik az adóhoz, de a tápzaj, a vezetékhossz és az antenna ott is sokat számít.
Döntés előtt ellenőrizendő adatok
- Elég-e az egyirányú rádiós kapcsolat, vagy valódi adó-vevő párbeszéd kell?
- A vezérlőd 3,3 V-os vagy 5 V-os logikával dolgozik?
- Az adó tápellátását tudod-e 2,0-3,6 V között tartani?
- Kell-e ismert, kész protokoll, címzés, nyugtázás vagy titkosítás?
- Mekkora hatótáv kell valós beépítési környezetben, falakon és zavarforrásokon keresztül?
- Lesz-e hely megfelelő 433 MHz-es antenna beépítésére?
- Szoftveresen tudod-e kezelni az ismétlést, a keretezést és a hibás vételek kiszűrését?
Használati korlátok és mikor ne ezt válaszd
- Ne ezt válaszd, ha garantált, hibamentes adatkapcsolatra van szükség visszaigazolással és automatikus újraküldéssel.
- Ne ezt válaszd, ha nagy sebességű adatátvitelt, hangot, képet vagy folyamatos szenzorfolyamot szeretnél továbbítani.
- Ne ezt válaszd, ha kétirányú kommunikáció kell egyetlen modulon belül; ehhez inkább transceiver modult keress.
- Ne ezt válaszd, ha kész soros rádiós linket szeretnél AT parancsokkal; ilyen célra a HC-12 jellegű modulok közelebb állnak.
- Ne ezt válaszd, ha nagy hatótáv, jobb zavartűrés vagy terepi adatkapcsolat kell; ilyen esetben LoRa, nRF24L01 vagy más célmodul lehet jobb irány.
- Ne ezt válaszd, ha az eszköz rádiós megfelelősége, végtermékbe építhetősége és dokumentált engedélyezése külön projektkövetelmény.
Műhelymegfigyelés
A legtöbb hibás 433 MHz-es próba nem a modulpár hibája miatt akad meg, hanem három apróságon: nincs rendes antenna, az adó 5 V-os jelszintet kap, vagy a program nyers adatot próbál küldeni keretezés nélkül. Rövid vezetékkel, külön tápfigyelemmel, ismételt üzenettel és egyszerű ellenőrzéssel a próba sokkal kiszámíthatóbb lesz.
Műszaki jellemzők
| Terméktípus: | 433 MHz-es ASK/OOK adó-vevő modulpár |
| Gyártó / típus: | Qiachip WL102-341 adó, RX470-4 vevő |
| Működési frekvencia: | 433,92 MHz |
| Moduláció: | ASK / OOK |
| Adó tápfeszültsége: | 2,0-3,6 V |
| Adó adatbemenet: | DAT, digitális jelbemenet |
| Adó engedélyezés: | EN láb a modulon tápra kötött, külön funkció nélkül |
| Adó adatsebesség: | max. 20 kHz |
| Adó teljesítmény: | kb. 10 mW / 11 dBm |
| Adó hatótáv: | 20-200 m – környezet- és zajfüggő |

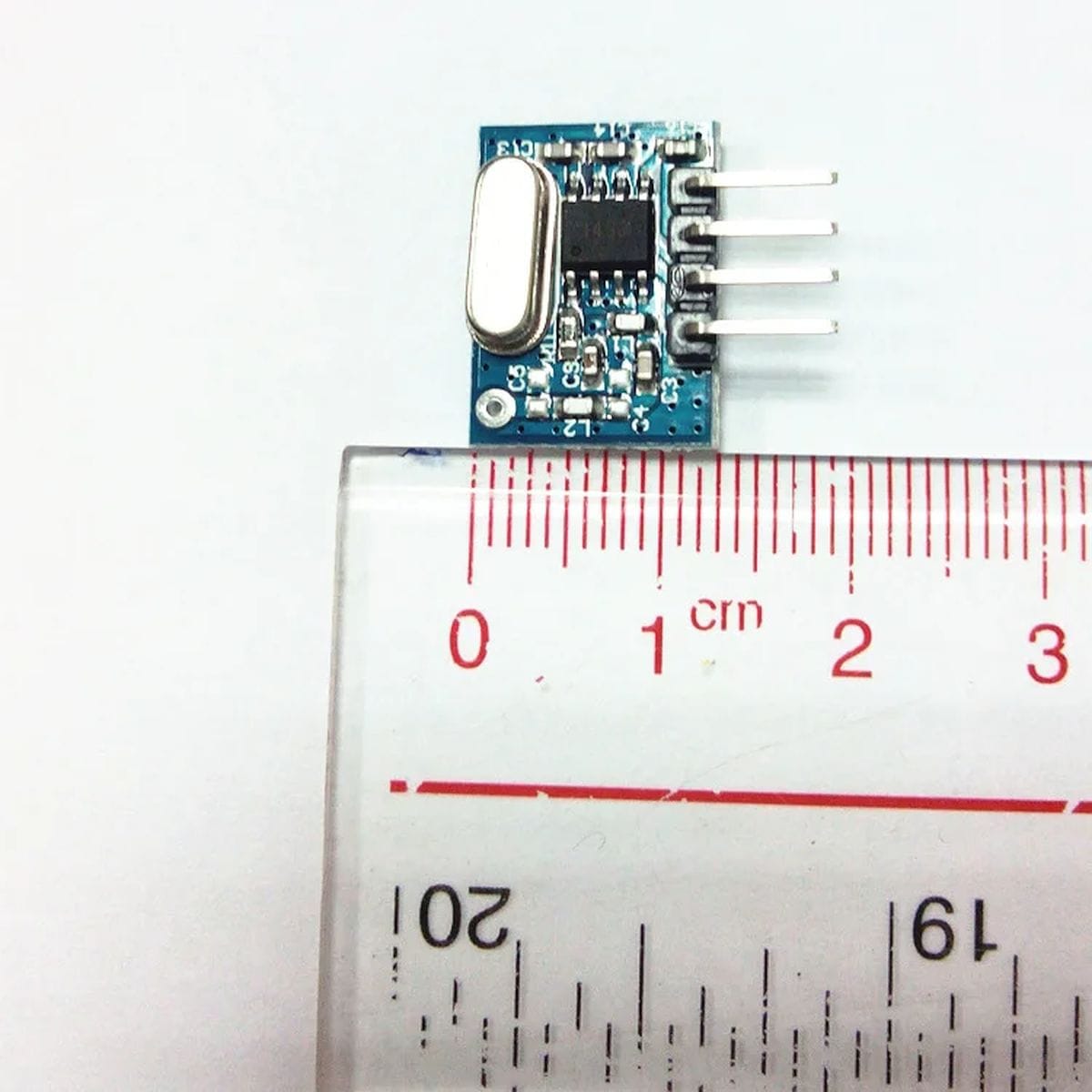

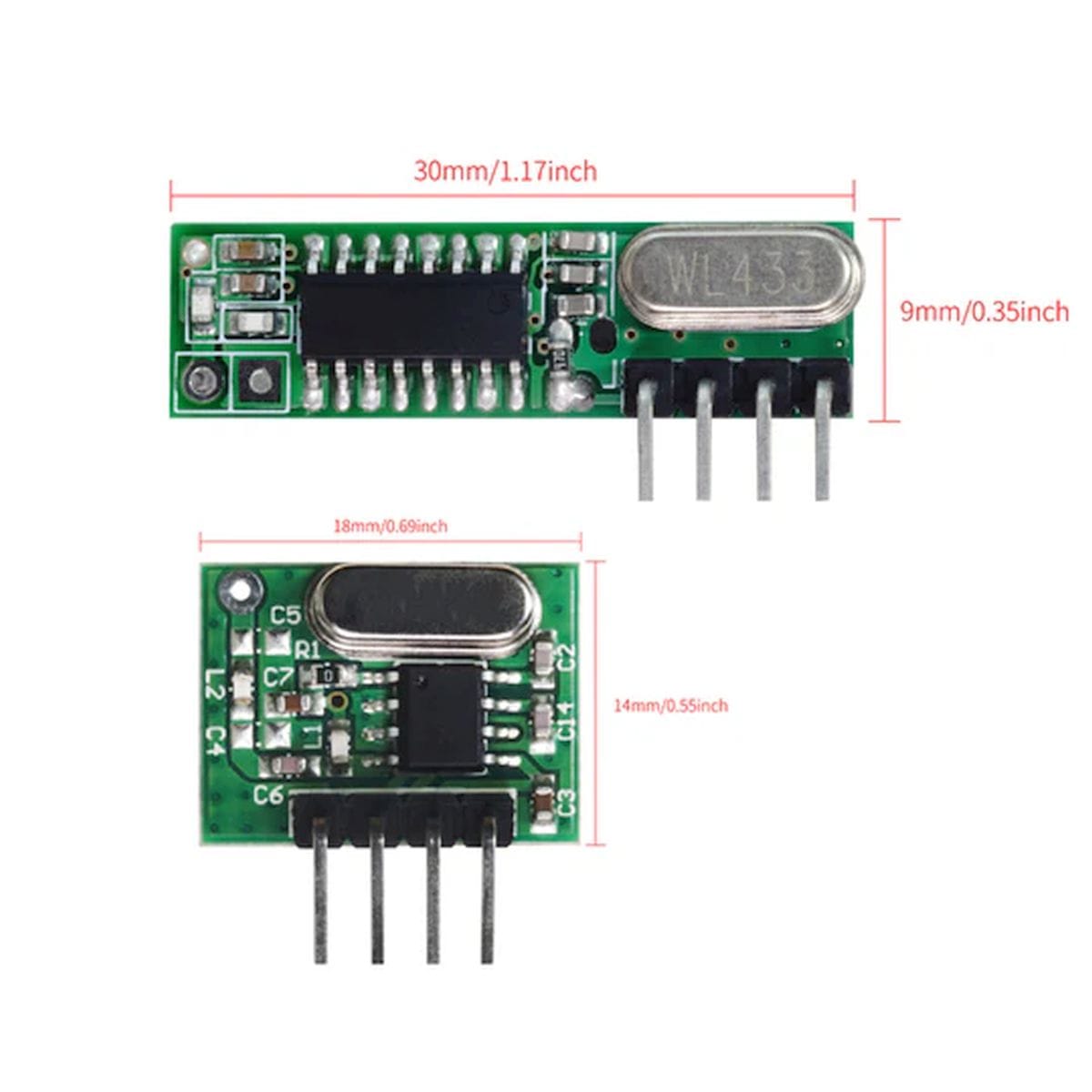

| Adó mérete: | ~ 16 x 12 x 1 mm |
| Vevő tápfeszültsége: | 2,2-5,0 V |
| Vevő áramfelvétele: | kb. 2,1 mA |
| Vevő nyugalmi árama: | 1 µA |
| Vevő érzékenysége: | -108 dBm |
| Vevő sávszélessége: | kb. ±150 kHz |
| Vevő adatsebesség: | általánosan 2 kHz, max. 10 kHz |
| Vevő lábkiosztása: | 1: Vcc, 2-3: adat kimenet, 4: GND |
| Vevő mérete: | kb. 30 x 9 x 1 mm |
| Antenna: | 2 db 433 MHz-es antenna a csomagban |
| Ajánlott antennahossz: | kb. 17,5-32 cm, kivitel- és illesztésfüggő |
| Működési hőmérséklet, adó: | -45…85 °C |
| Működési hőmérséklet, vevő: | -40…85 °C |
433MHz szuperregeneratív adó és vevő alkalmas egyszerű átjelzésre vagy kis sebességű adatátvitelre.

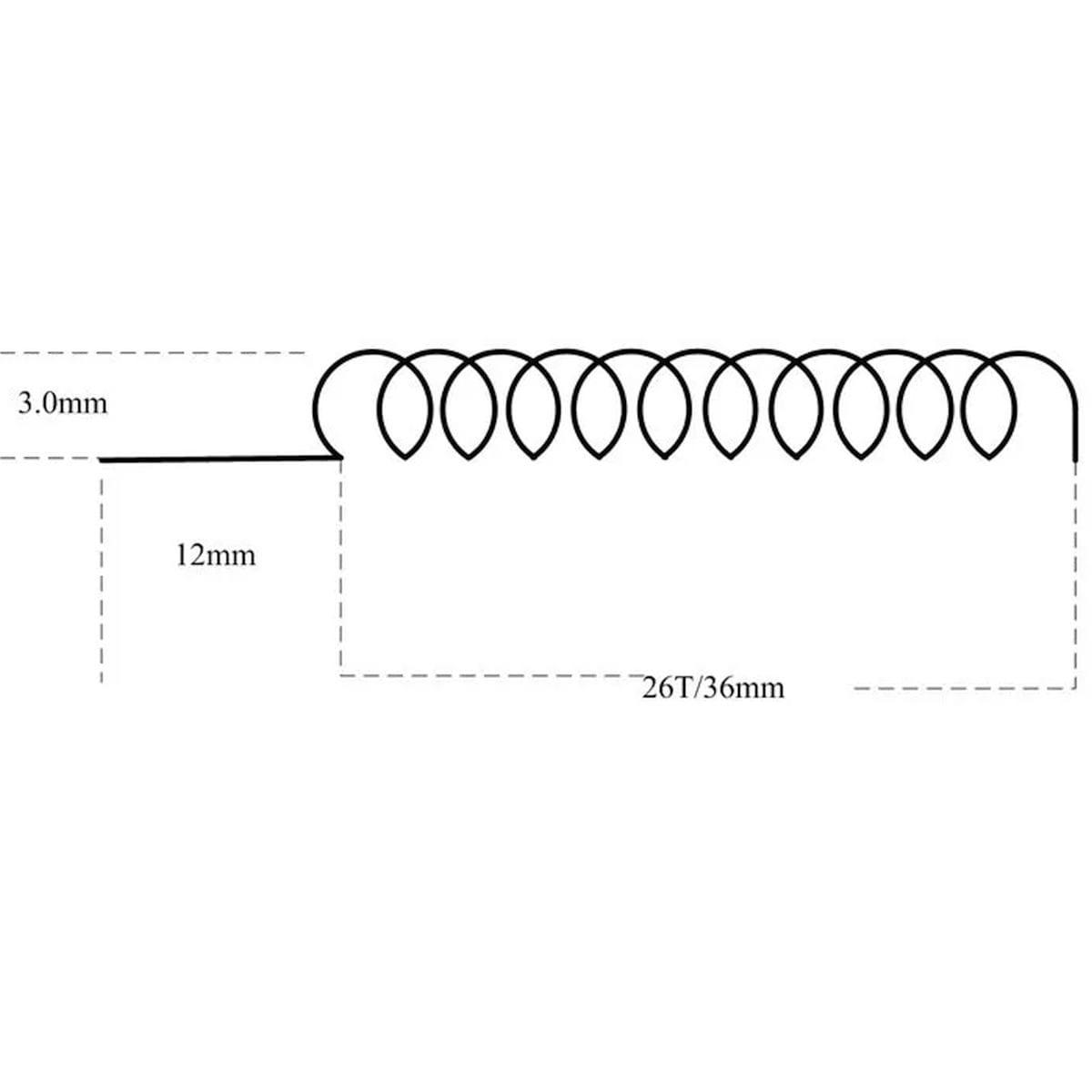

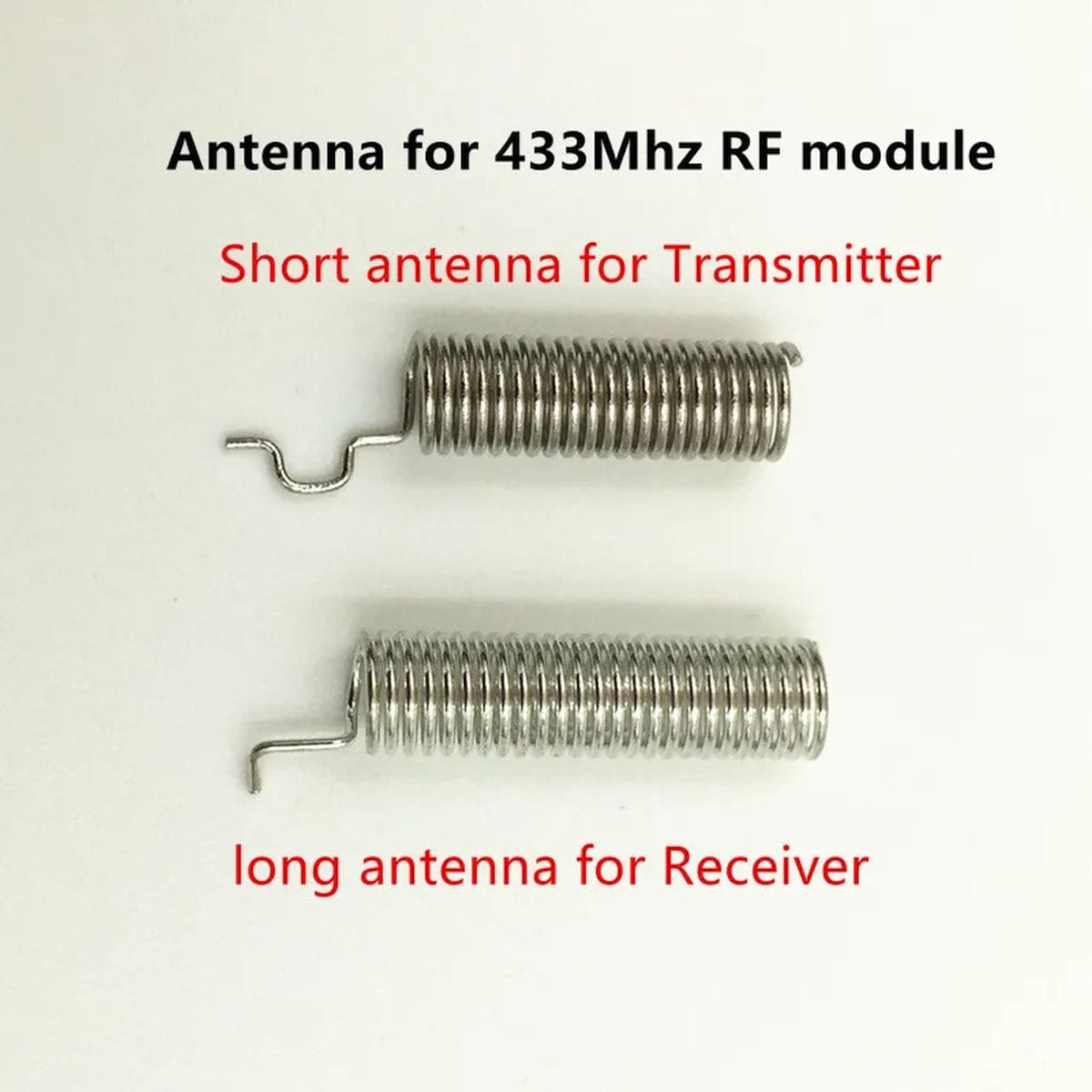

A csomag az antennát is tartalmazza! Ideálisan az 1/4 hullámhosszú (~17.5…20cm) antenna alkalmas a működtetésre (csavart, vagy egyenes drótantenna).
Lábkiosztás

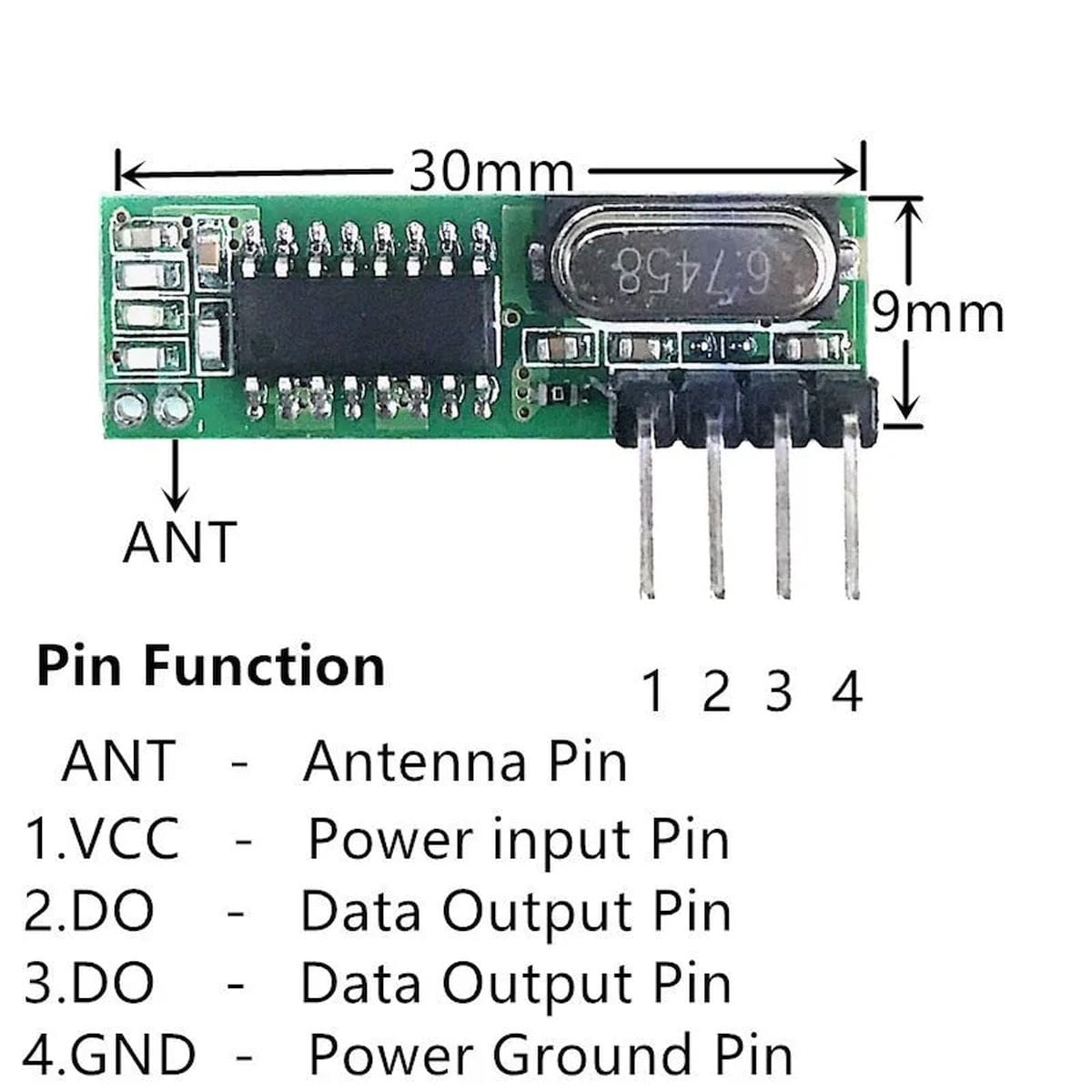

Vevő
- 1: Vcc tápellátás
- 2,3: Adat kimenet
- 4: GND tápellátás

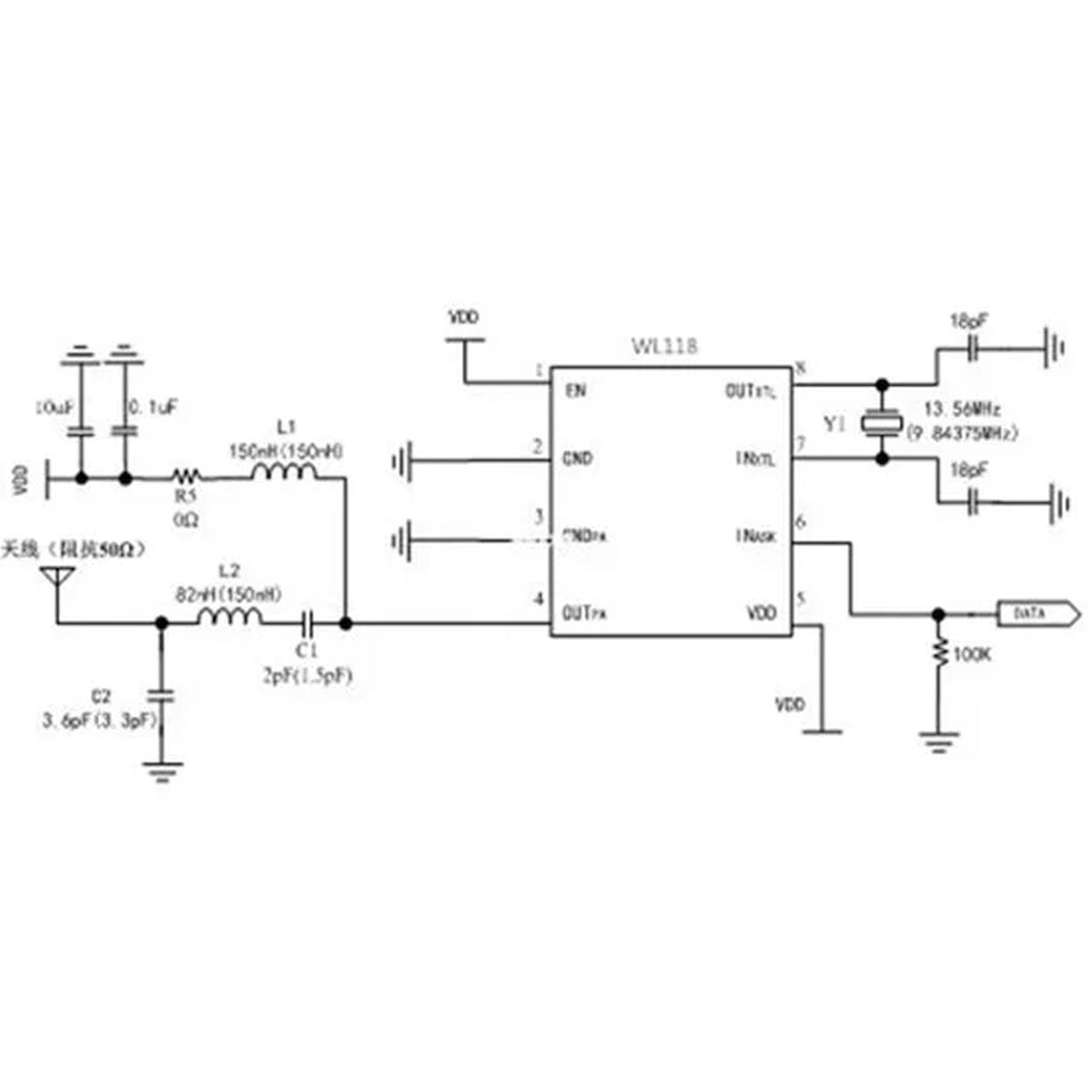

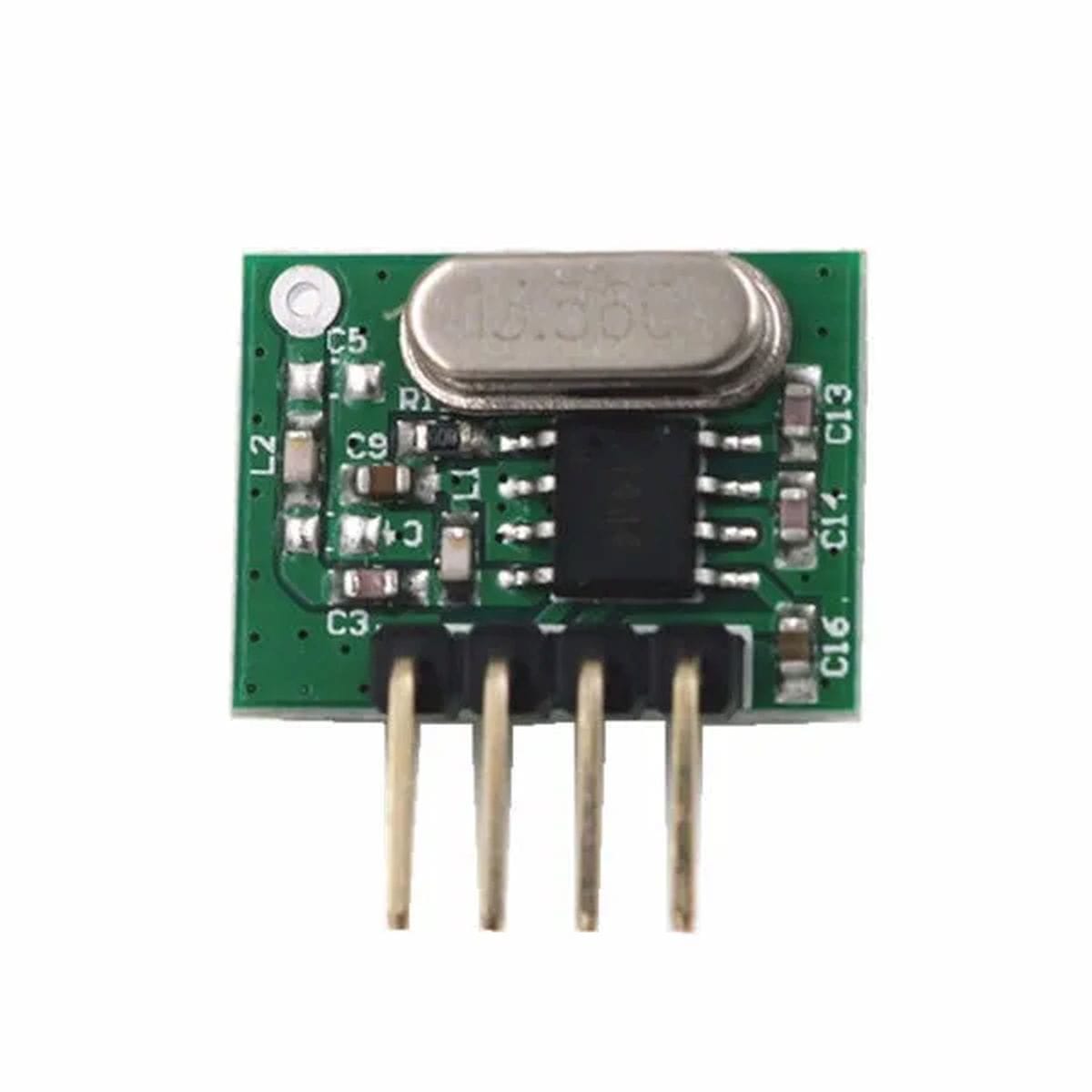

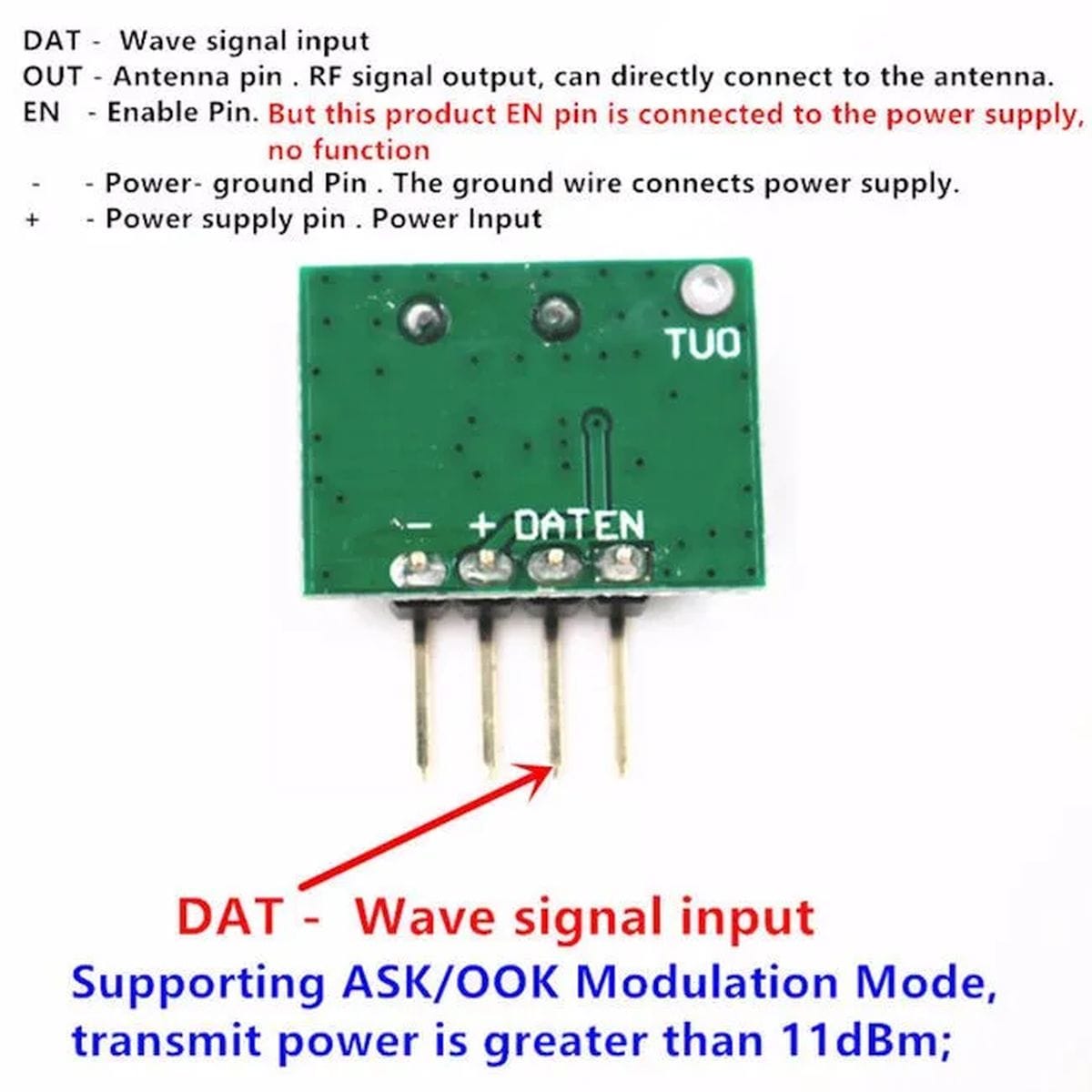

Adómodul
- DAT – Hullámjel bemenet,
- EN – engedélyezés (fix bekötött!),
- GND – tápellátás GND,
- Vcc(+) – tápellátás.
- OUT – különálló antennacsatlakozás/kimenet (Rf).
Dokumentáció

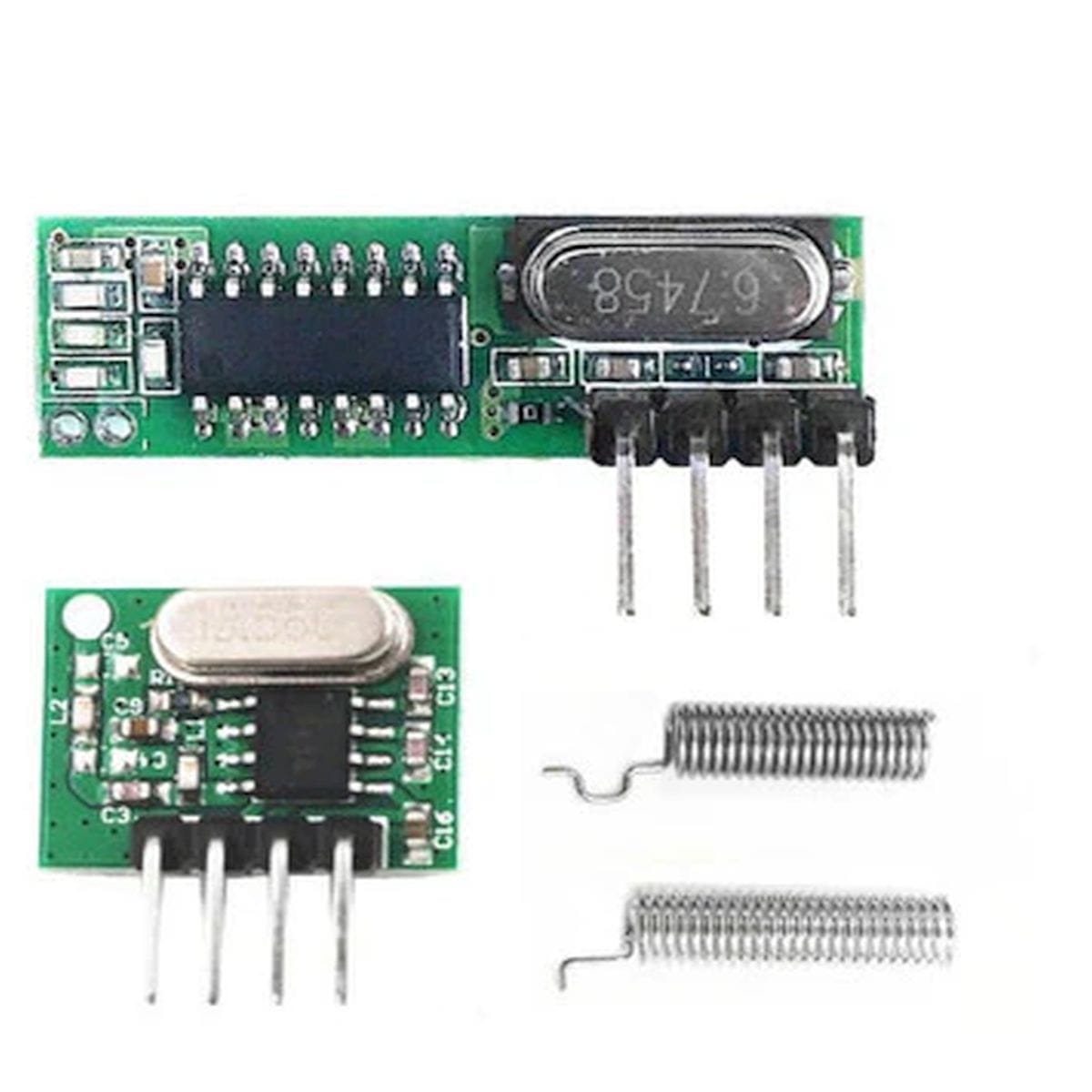

Csomag
- 1x 433 MHz-es RF adó (WL102-341),
- 1x 433 MHz-es RF vevő (RX470-4)
- 2x antenna 433 MHz
