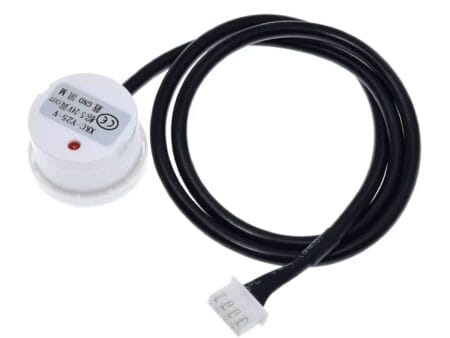

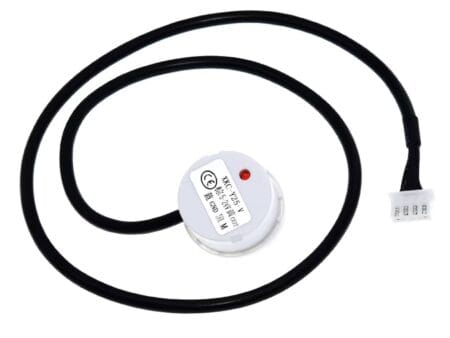

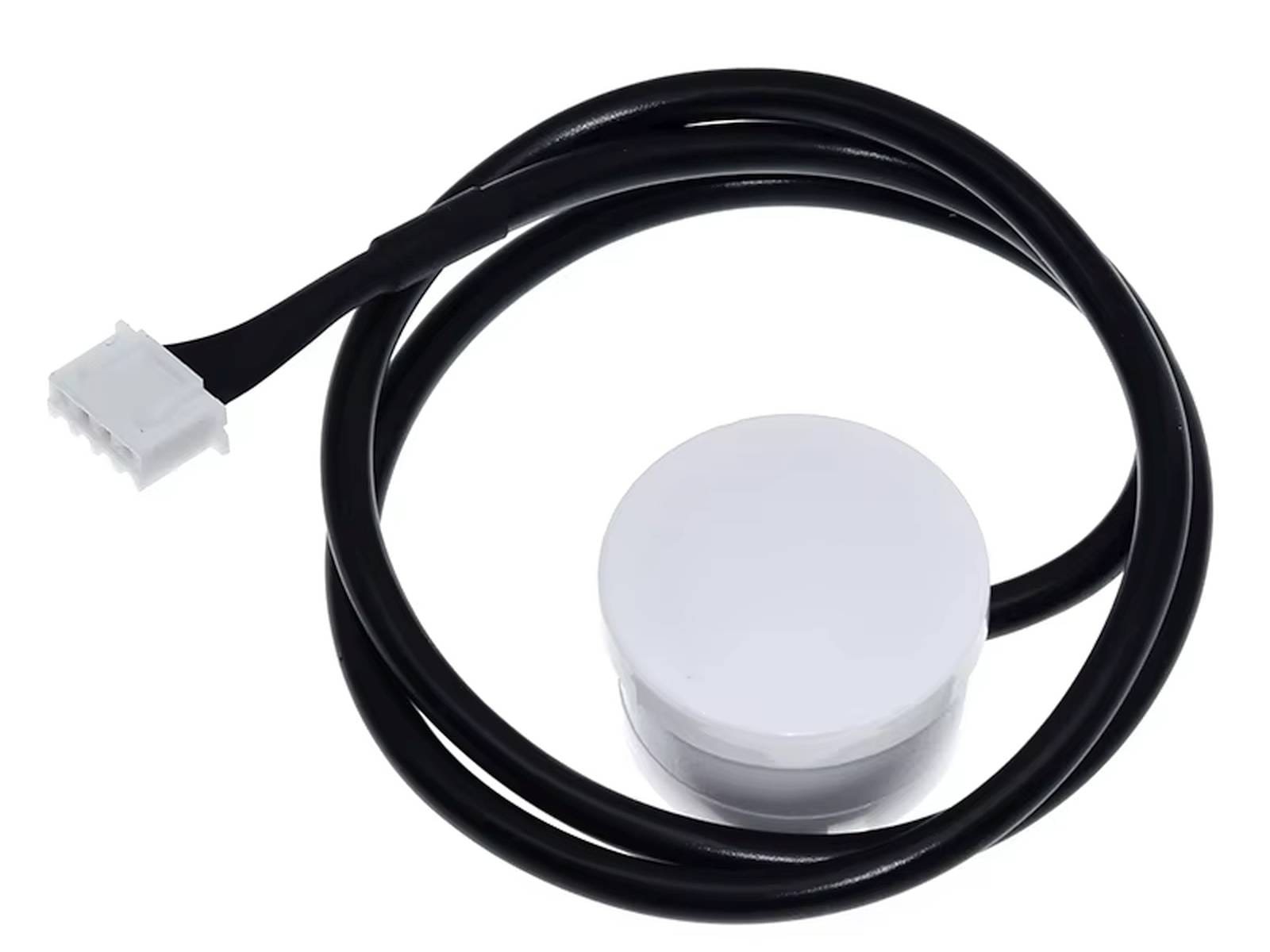

XKC‑Y25‑T12V érintésmentes folyadékszint‑érzékelő modul, kapacitív működéssel (5–12 V DC)

Leírás

Az XKC‑Y25‑T12V egy érintkezés nélküli, kapacitív elven működő folyadékszint‑érzékelő, mely ideális zárt, nem vezető anyagból készült tartályokban történő szintérzékeléshez. A modul különlegessége, hogy a folyadékkal való közvetlen érintkezés nélkül képes érzékelni a jelenlétét, így ideális választás korrózív vagy higiénikus környezetbe is. A könnyen telepíthető szenzor 5–12 V közötti tápfeszültségről működik, digitális kimenetet biztosít, és állítható érzékenységgel rendelkezik.

Működési elv

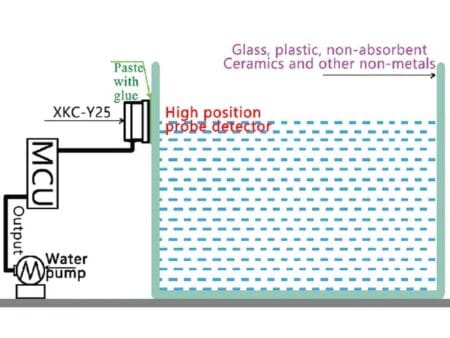

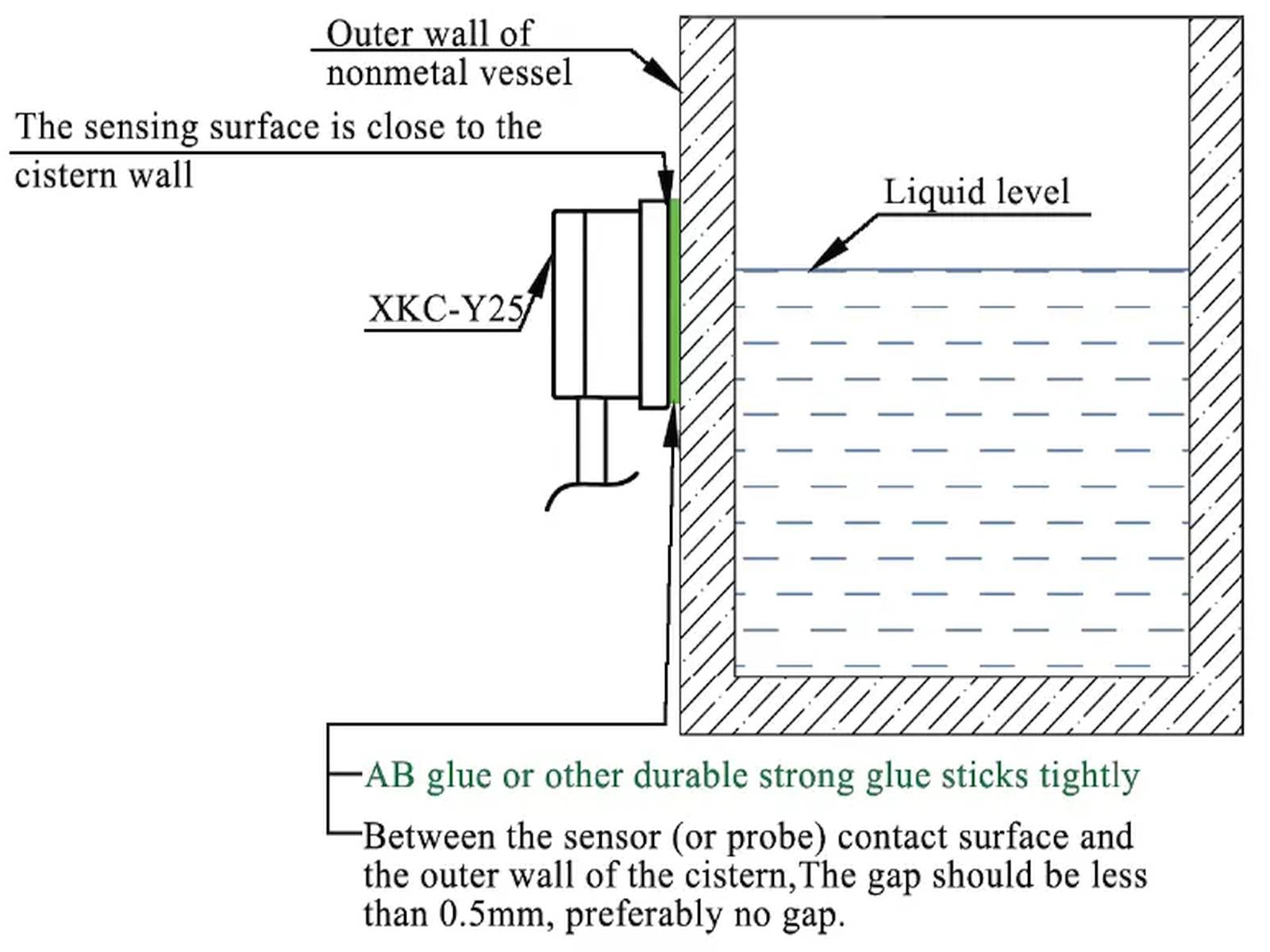

Az XKC‑Y25‑T12V kapacitív elven érzékeli a folyadékszint változását: a tartályfal mögötti folyadék jelenléte megváltoztatja az érzékelő elektródái közötti kapacitást, amit a belső jelfeldolgozó elektronika értékel ki. A szenzor működéséhez fontos, hogy a tartály fala nem vezető anyagból készüljön (pl. műanyag, üveg), mivel a fém tartályok árnyékolják az elektromos mezőt.

Az érzékenység állítható, lehetővé téve különböző falvastagságú tartályokhoz való alkalmazkodást. A modul digitális kimenetet ad: magas vagy alacsony jelszinttel jelzi a folyadék jelenlétét az érzékelési ponton. IP65 védelemmel rendelkezik, így por- és vízálló kialakítású.

Felhasználás

• Háztartási vagy ipari víztartályok szintérzékelése
• Akváriumok, hidroponikus rendszerek automatikus vízszint-figyelése
• Vegyipari tartályok, korrózív folyadékok szintmonitorozása
• Automata öntözőrendszerek vízszint-ellenőrzése
• Kávéfőzők, vízadagolók és egyéb háztartási gépek belső folyadékszint-érzékelése
• Hordozható vízmérő és diagnosztikai eszközök integrált szenzoraként

A szenzor kompatibilis Arduino, ESP32, Raspberry Pi és más mikrovezérlős rendszerekkel. A beépített jelerősítő és digitális jelkimenet lehetővé teszi a közvetlen mikrokontrolleres olvasást. Bevált megoldás laboratóriumi, ipari és hobbi célú projektekhez. Érzékenysége finoman hangolható, így széles körű alkalmazási tartományban biztosít stabil működést.

Jellemzők

• Tápfeszültség: 5–12 V DC
• Áramfelvétel: < 5 mA
• Kimenet típusa: Digitális (alacsony/magas szint) (a tápfeszültség szintjén!!!)
• Kimeneti jel: jelszint (Low/High)
• Érzékelési elv: Kapacitív, érintésmentes
• Érzékelhető falvastagság: 0–13 mm (nem vezető anyag)
• Működési hőmérséklet: 0 – 105 °C
• Páratartalom-tartomány: 5 – 100 % RH
• Védettség: IP65
• Anyag: Műanyag burkolat

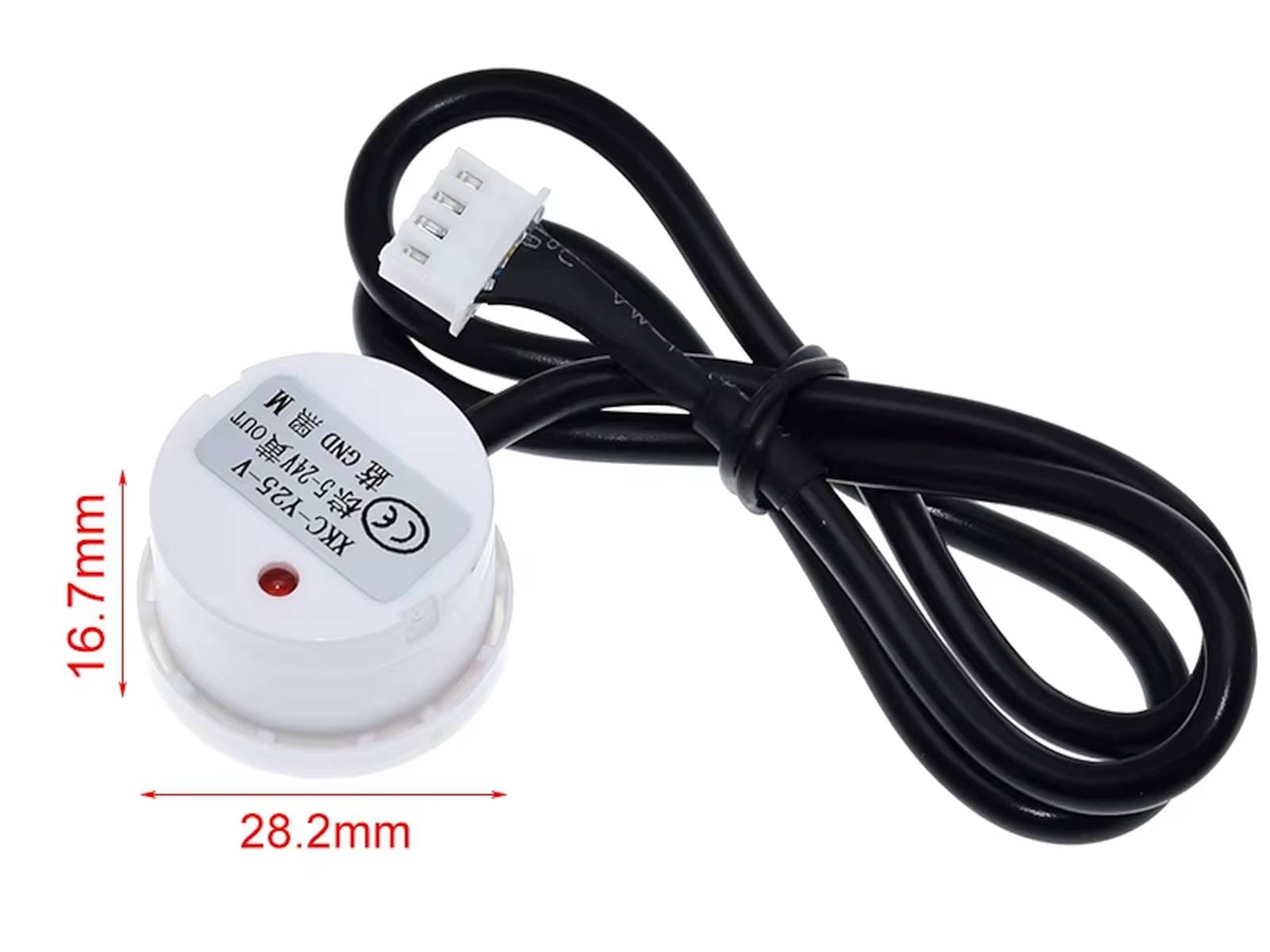

• Méretek: ~ 28 × 28 × 10 mm
• Késleltetési idő: 500 ms (tipikus)

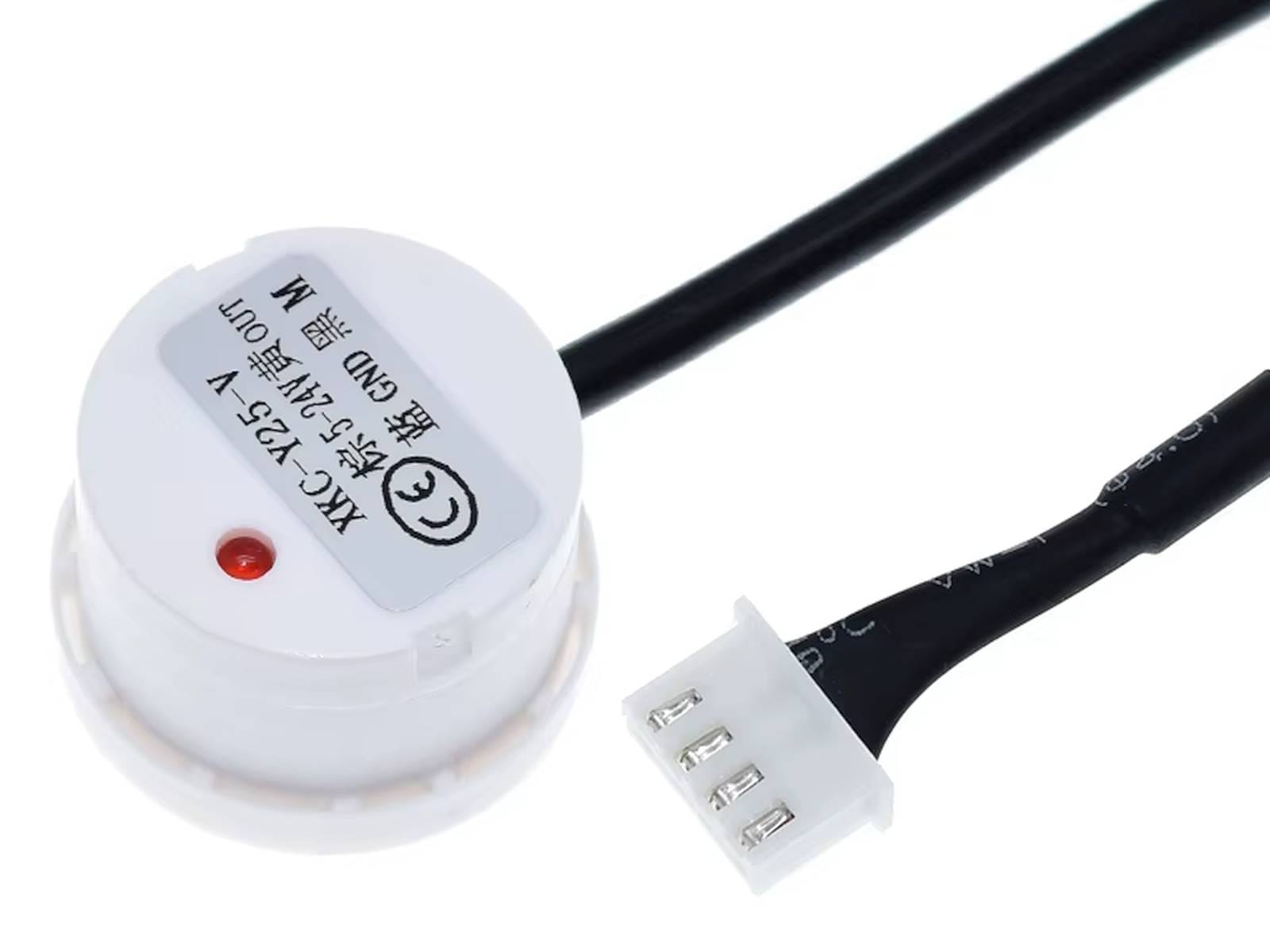

• Állapotjelző: Beépített LED
• Rögzítési lehetőség: Kétoldalas ragasztó vagy bilincs

Dokumentáció

• Non-contact folyadékszint-érzékelő szenzor modul (XKC-Y25) – adatlap és leírás

Csomag

• 1x Non-kontakt érzékelő
