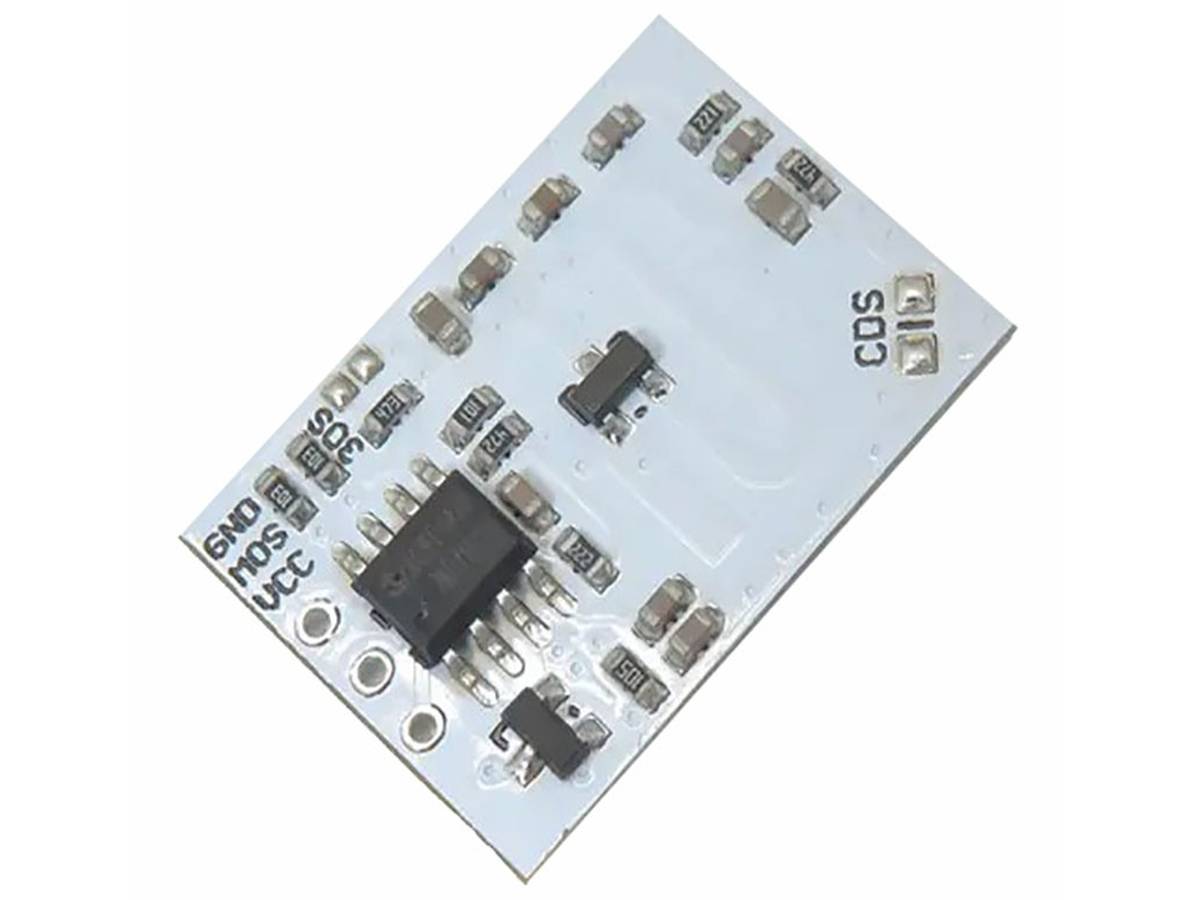

RCWL-0513 radaros jelenlét/mozgás érzékelő

Leírás

Az RCWL-0513 modul egy aktív, mikrohullámú Doppler‑radar alapú mozgás‑ és jelenlét‑érzékelő, amelyet akkor érdemes alkalmazni, ha hagyományos infravörös (PIR) szenzorral szemben megbízhatóbb, környezeti viszonyoktól független érzékelésre van szükség. Ez a radaros szenzor kiválóan alkalmas olyan alkalmazásokhoz, ahol mozgás vagy jelenlét detektálása szükséges – például automatikus világításvezérlés, biztonsági rendszerek, okos‑otthon automatizálás, vagy DIY elektronikai projektek. Az RCWL-0513 fő előnye, hogy érzékelése nem a test hőjére alapoz, hanem mikrohullámú jelek visszaverődésén – így működik fény, hő, por vagy akár vékony fal, üveg, műanyag mögött is, ezzel megnövelve a stabilitást és megbízhatóságot.

Működés

Az RCWL-0513 működése a Doppler‑radar elvén alapul. A modul beépített jeladója folyamatos mikrohullámú sugárzást bocsát ki (kb. 3 GHz körül), majd a visszavert jeleket érzékeli. Ha a visszavert jel frekvenciája megváltozik – azaz mozog valami az érzékelési tartományban -, a modul feldolgozza a Doppler‑eltolódást, és mozgást vagy jelenlétet jelez.

Ez aktív érzékelés; nem passzív hő‑ vagy infravörös észlelés. Ez azt jelenti, hogy az érzékelés nem függ a test hőmérsékletétől, így zárt vagy sötét helyiségekben, üveg- vagy műanyagfelületen keresztül, esetleg vékony fal mögött is működőképes.

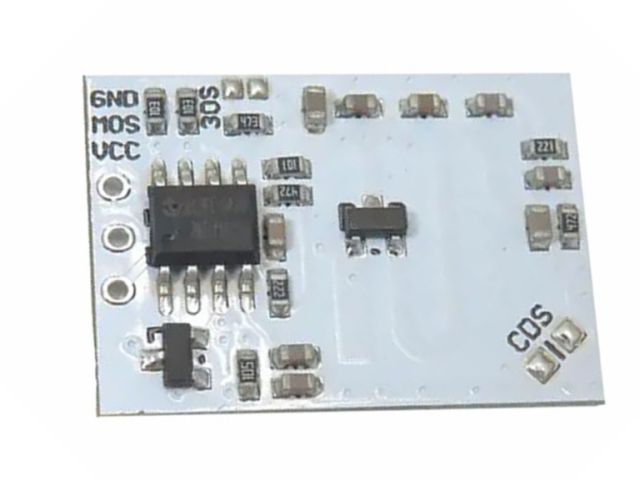

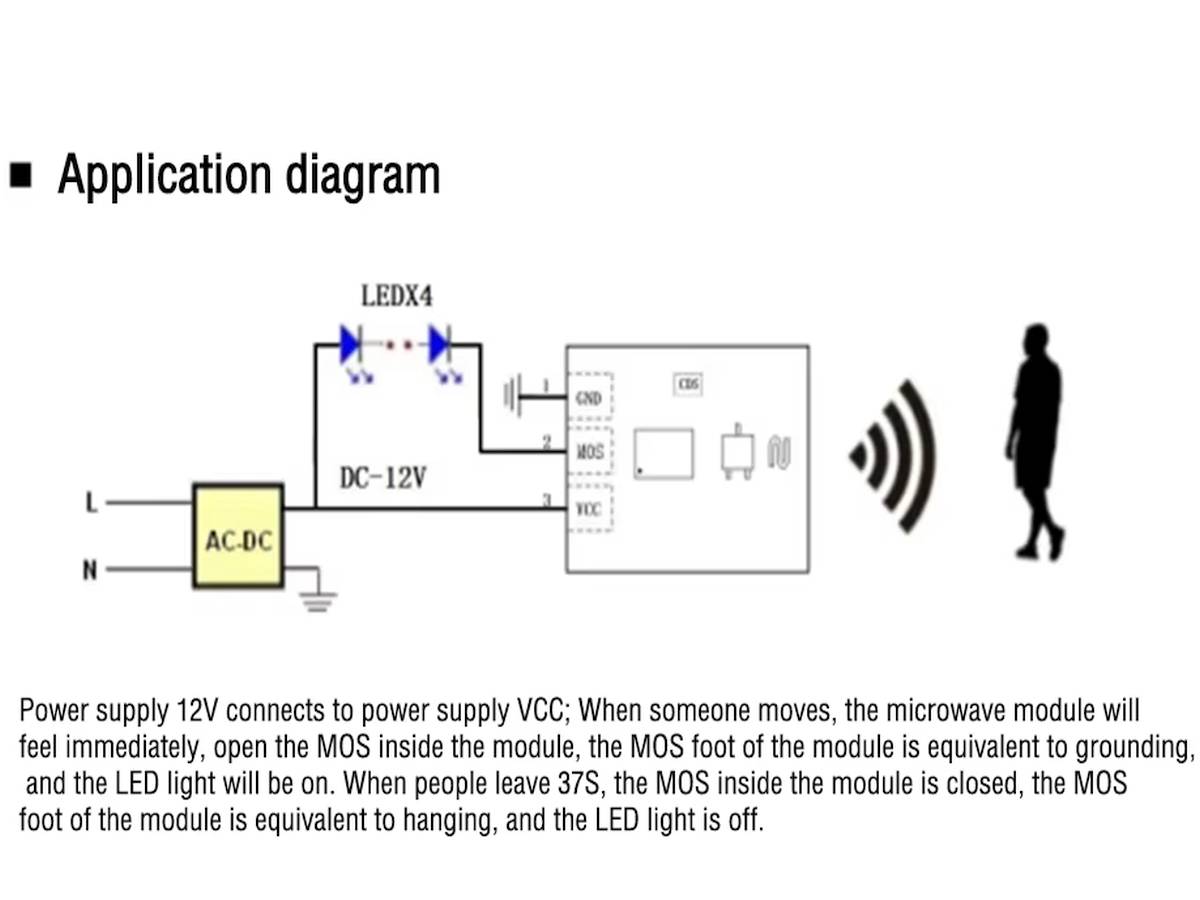

A modul kimeneti jele egy MOSFET‑kimenet, amelyen keresztül közvetlenül vezérelhető LED, relé vagy hasonló terhelés (pl. világítás, riasztó, relémodul).

Ezen felül az RCWL‑0513 modulon megtalálható ellenállások, amely a trigger (kimeneti impulzus) időtartamát állíthatóvá teszi (T+), illetve érzékenység‑csökkentés is lehetséges (G-), itt az ellenállással módosítva az érzékelési távolságot.

Felhasználás

Az RCWL-0513 modul sokféle felhasználásra ad lehetőséget, például:

• Automatikus világításvezérlés lakásokban, folyosókon, lépcsőházakban vagy garázsban – mozgás érzékelésekor világítás bekapcsol.
• Okos‑otthon automatizálás: jelenlét‑érzékelés ajtók, redőnyök, fűtés/hűtés vezérléséhez, amikor valaki belép vagy elhagyja a helyiséget.
• Biztonsági és riasztórendszerek: mozgás detektálása ablakon, ajtón keresztül – akár üveg vagy műanyag mögött is.
• Érintésmentes kapcsolók: fürdőben, konyhában olyan kapcsolók, melyek mozgásra reagálnak, érintés nélkül.
• Maker / DIY elektronikai projektek: automatizált robot, interaktív installáció, jelenlét‑vezérelt eszközök, vezérlés mikrokontrollerrel (pl. Arduino, ESP32, Raspberry Pi).
• Az RCWL‑0513 elve és működése megegyezik az elterjedt RCWL-0516 modullal: Doppler‑radar technológia, aktív mikrohullámú adás + visszaverődés, nem hőalapú érzékelés.
• Előnye a hagyományos infravörös szenzorokhoz képest: nincs „holttér” az érzékelési tartományban; a jelek képesek áthatolni vékony falon, üvegen, műanyagon; nem befolyásolja a környezeti hőmérséklet, por, fényviszony.
• A kimeneti jel TTL‑szintű, MOSFET‑kimenetes; közvetlenül vezérelhető LED, relé vagy más terhelés – így mikrokontrollerrel (Arduino, ESP, stb.) azonnal használható.

Műszaki jellemzők

• Tápfeszültség: 3–30 V DC
• Áramfelvétel: ~2,5 mA
• Működési frekvencia: ~3 GHz
• Érzékelési távolság: ~1,5 … 13 méter (állítható, környezet‑függő)
• Kimeneti teljesítmény / vezérlés: beépített MOSFET, közvetlen terhelés – LED, relé stb., max ~1 A terhelés
• Kimeneti logikai jel: HIGH ~3.3 V, LOW ~0 V
• Kimeneti impulzus időtartama (trigger): alapértelmezés szerint ~2–3 másodperc; T+ forrszem használatával kondenzátorral meghosszabbítható (pl. 0,2 µF → ~50 s; 1 µF → akár ~250 s)
• Interfészek / beállítási lehetőségek: CDS (fény‑érzékeny vezérléshez, pl. csak sötétben), érzékenység‑csökkentés (G‑), trigger‑idő beállítás (T+)
• Előnyök az infravörös érzékelőkkel szemben:
  • Nincs holttér az érzékelési tartományban
  • Képes áthatolni vékony falakon, üvegen és műanyagon
  • Nem befolyásolja a hőmérséklet, por vagy fényviszonyok

Dokumentáció

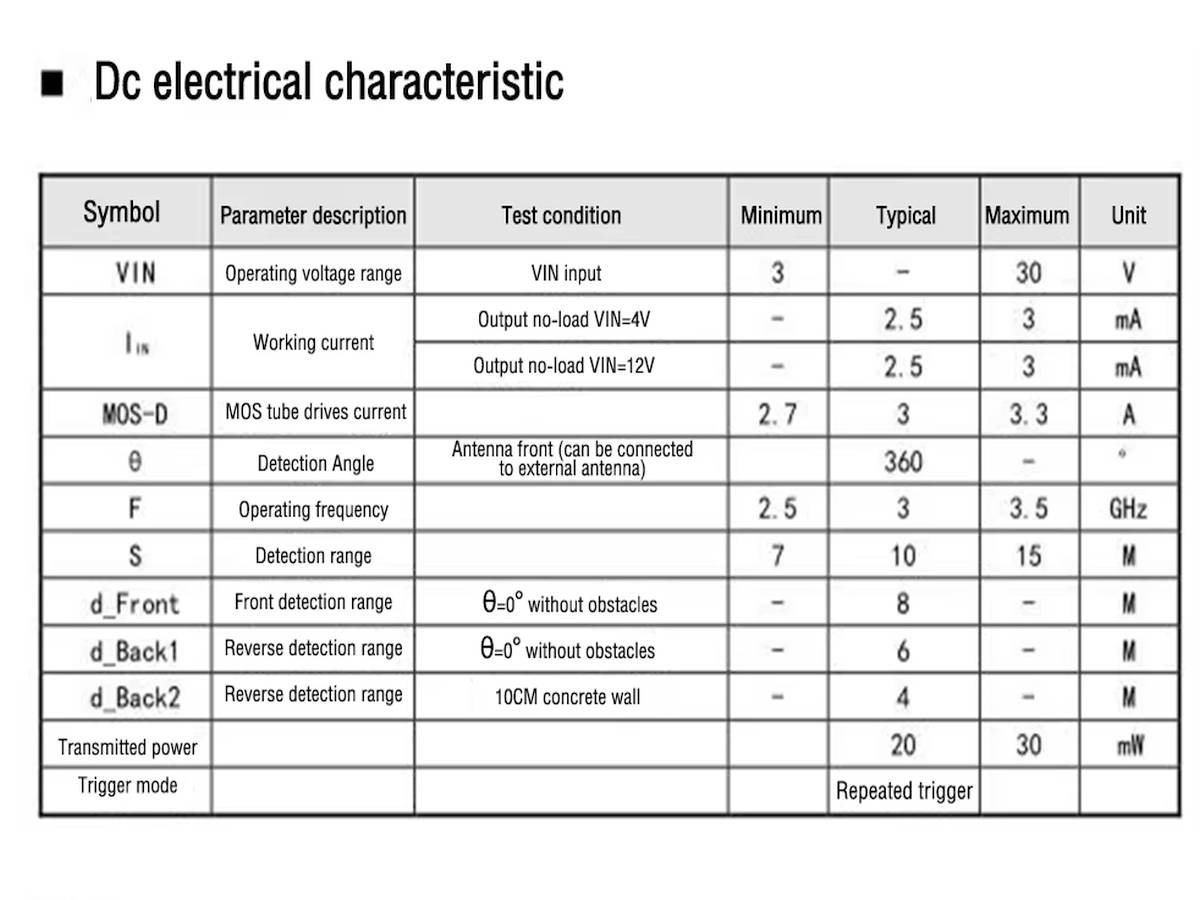

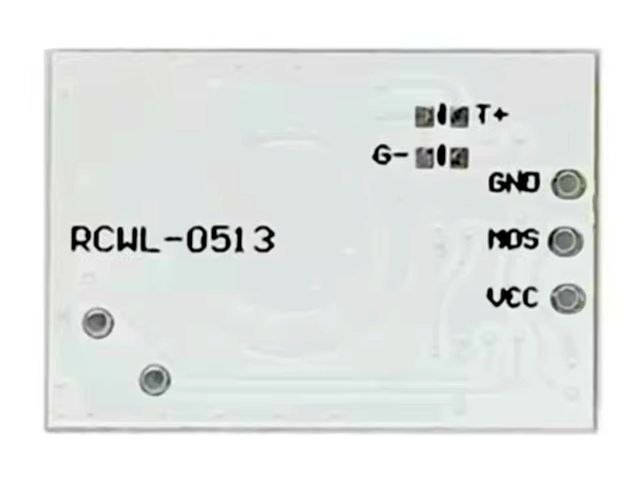

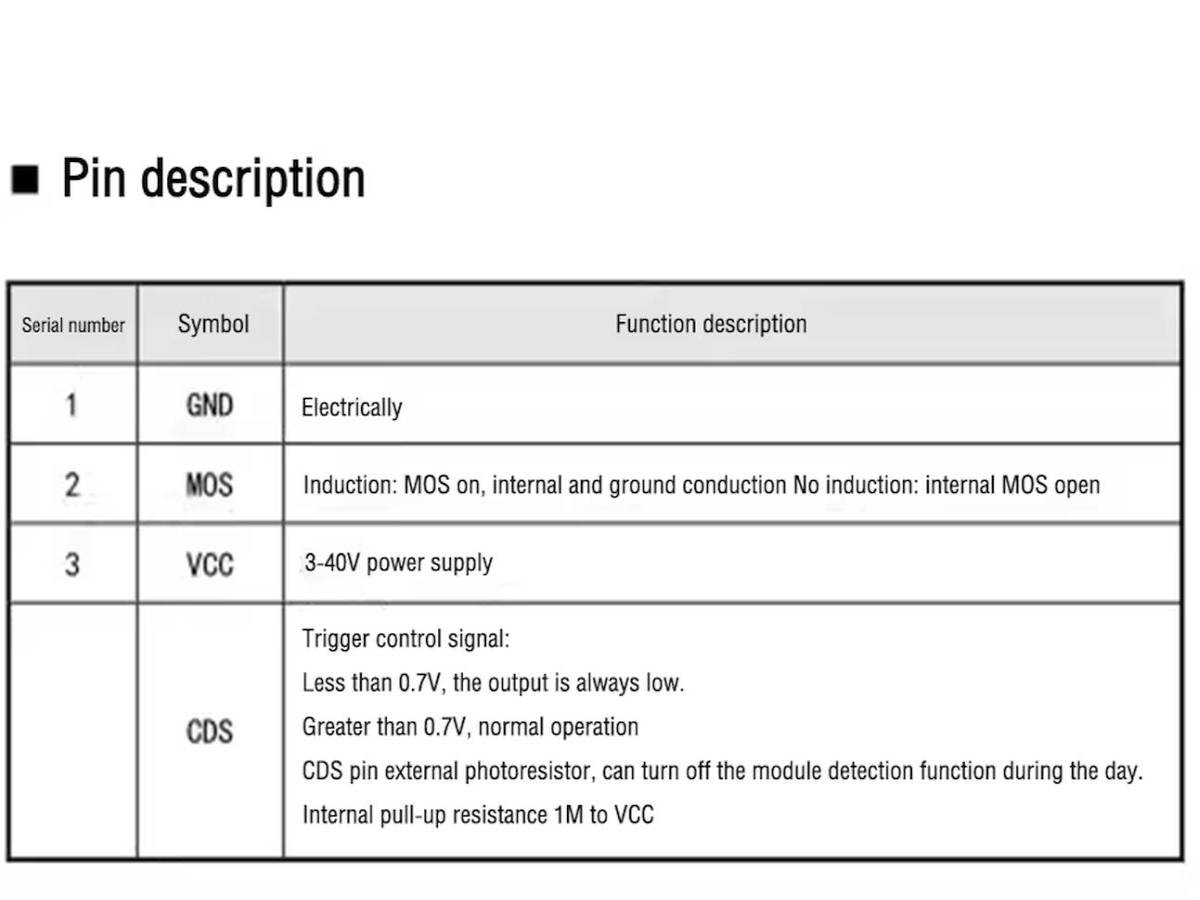

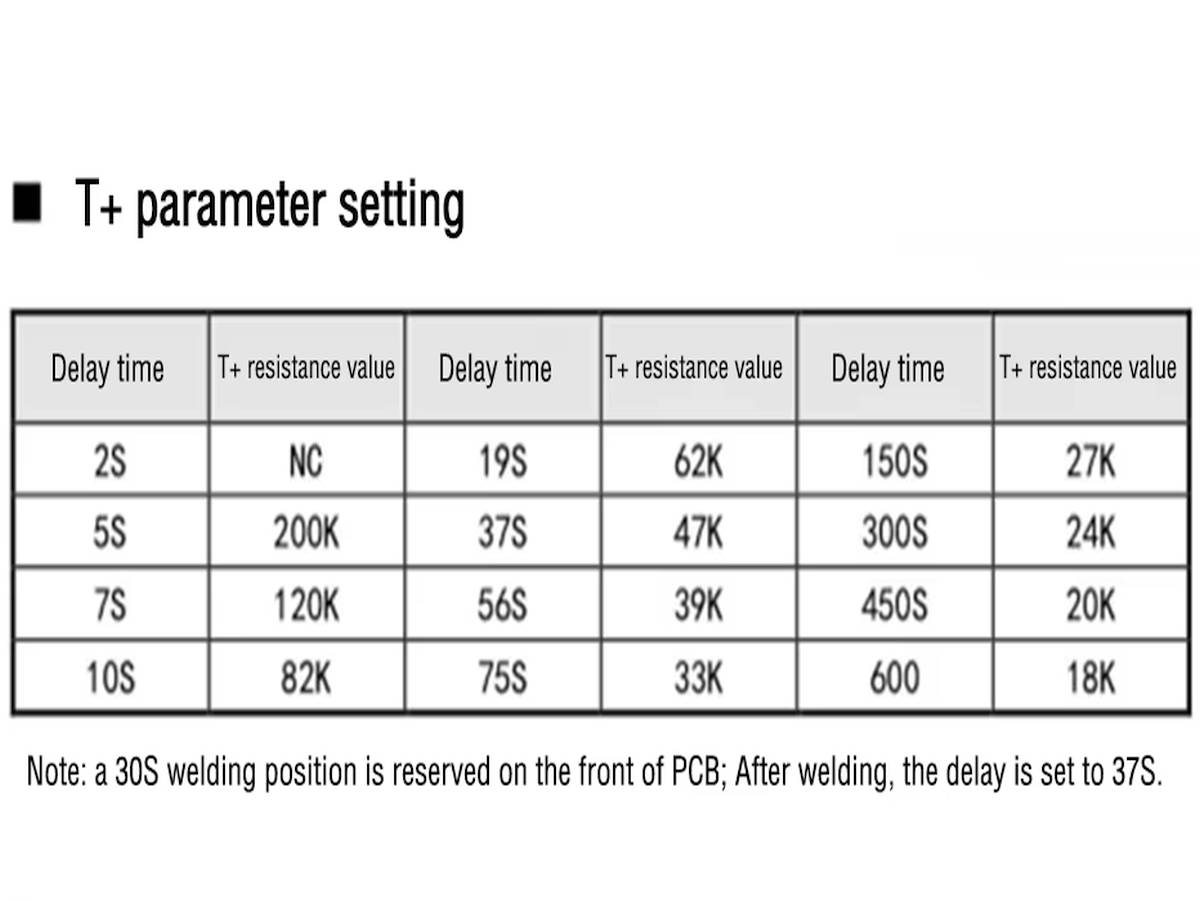

• T+ (Trigger idő beállítása): Ez a forrszem lehetővé teszi az érzékelő kimeneti impulzusának időtartamának módosítását. Alapértelmezés szerint a kimeneti jel időtartama körülbelül 2 másodperc. Ha egy kondenzátort csatlakoztatunk a T+ forrszemhez, az impulzus időtartama meghosszabbítható. Például egy 0,2 µF kondenzátor hozzáadásával az impulzus időtartama körülbelül 50 másodpercre növelhető, míg egy 1 µF kondenzátor esetén ez akár 250 másodperc is lehet.

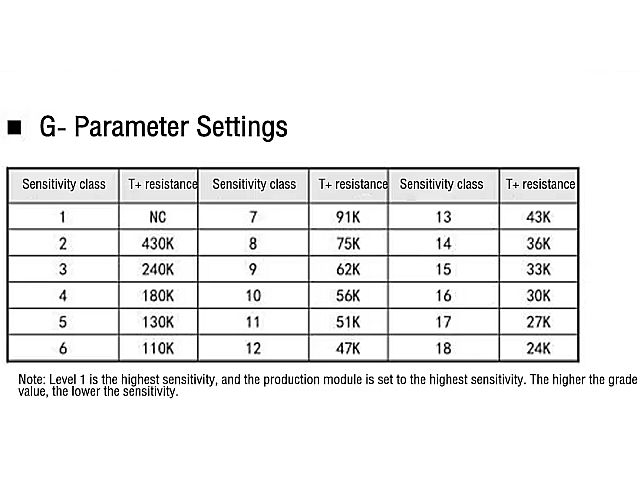

• G- (Érzékenység csökkentése): Ez a forrszem lehetőséget biztosít az érzékelő érzékenységének csökkentésére. Egy ellenállás csatlakoztatásával a G- forrszemhez az érzékelési távolság csökkenthető. Például egy 1 MΩ-os ellenállás hozzáadásával az érzékelési távolság körülbelül 5 méterre csökkenthető, míg egy 270 kΩ-os ellenállás esetén ez akár 1,5 méterre is lecsökkenhet.

Csomag

• 1 db RCWL-0513 mikrohullámú radar érzékelő modul
