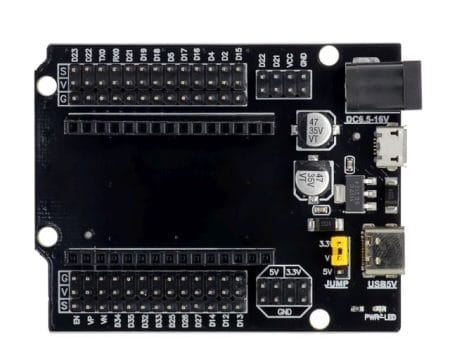

NodeMCU32 baseboard (ESP32/30pin)

Leírás

A NodeMCU32 baseboard an ESP32‑alapú, 30‑tűs breadboard‑kompatibilis fejlesztőpanel, amely tökéletes eszköz prototípusok gyors és megbízható kivitelezéséhez. Lehetővé teszi az ESP32 modul kényelmes elhelyezését a breadboardhoz, így az összes GPIO‑t egyszerűen hozzáférhetővé teszi, miközben USB‑s csatlakozón keresztül tápellátás biztosít (ha a modul USB csatlakozója nem érhető el). Ez a kompakt kialakítás rugalmasságot kínál az IoT fejlesztések és megoldások, oktatás és prototípusfejlesztés során.

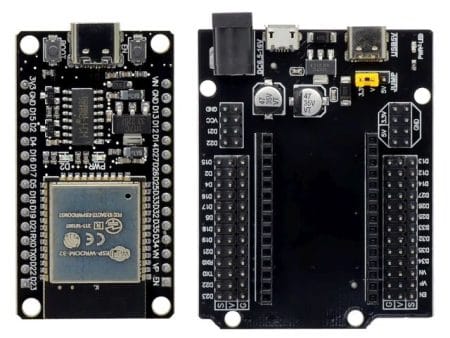

Ez a kiegészítő alaplap egy ESP32‑modult (pl. ESP‑WROOM‑32 vagy ESP‑32S) foglalhat magába (30 pin-es kivitelben!), amely Wi‑Fi és Bluetooth (BLE) képességekkel rendelkezik, így vezeték nélküli kommunikációs lehetőségek széles körét kínálja. A panel kompatibilis a breadboardokkal a háromkivezetéses szenzorcsatlakozók segítségével, és a két sor 30 tűs csatlakozási lehetősággel a ESP32 modulok felé. Így az összes GPIO (ezek közé tartoznak az ADC, DAC, PWM, I²C, SPI, UART, kapacitív érintés és más perifériák) könnyen elérhetőek.

Felhasználási lehetőségek

• IoT prototípusok breadboardon – szenzorok, relék, kijelzők, LED‑mátrixok gyors kapcsolódása
• Tok nélküli Wi‑Fi / Bluetooth alapú vezérlés és megfigyelés, pl. otthoni automatizálás, érzékelőpanel
• Oktatási projektek – programozható breadboard alapú rendszerek tanítása Arduino IDE‑vel vagy MicroPython‑nal
• Maker projektek – fényjátékok, robotvezérlés, interaktív kijelzők, adatgyűjtés ESP32‑vel. Adjunk hozzá külső állapot‑visszajelző LED‑eket, kiegészítő gombokat vagy kijelzőmodulokat breadboardon keresztül

Az ESP32 modul egyszerű megoldást kínál WiFi/BlueTooth kapcsolatok létesítésére – nagyteljesítményű processzorral és háttértárral. A PC oldal felé nem igényel semmiféle plusz kiegészítést, az ESP32 chip soros kommunikációját a CP2102/CP2104/CH340/CH9102 soros-USB illesztőchip valósítja meg.

A modul az ESP-32S WiFi család fogadására alkalmas (30 pin kivezetéssel szerelt).

A BaseBoard32 segítségével könnyel illeszthető szenzorokhoz, valamint külső tápellátáshoz. Nagyon könnyű IoT (Internet of Things) eszközöket létrehozni a segítségével.

A kapcsolódó ESP32 modulokkal alkalmas a gyors fejlesztésre.

A modul az ESP32 @ CH340 illesztővel készített verzióval tesztelt!

NodeMCU32 baseboard szolgáltatások

• Tápfeszültség: 5V (USB-C és Micro-USB), 6.5…12V (Tápcsatlakozó),
• Tápcsatlakozó: 5.5/2.1 mm,
• Tápfeszültség kivezetés: 4x 3.3V/5V, összes kivezetés szenzorkivezetéssel (Vcc=3V3/5V),
• Kivezetett I/O felület: összes funkció-kivezetés (3pin: GND/Vcc/Sensor) @ 3.3V LVTTL,
• Áramfelvétel: max. 1A,
• Működési hőfoktartomány: -20 ~ +75 °C.

Lábkiosztás

• Szitázva a fejlesztőkészleten.

Csomag

• 1x NodeMCU32 alappanel (30 pin)
