Leírás

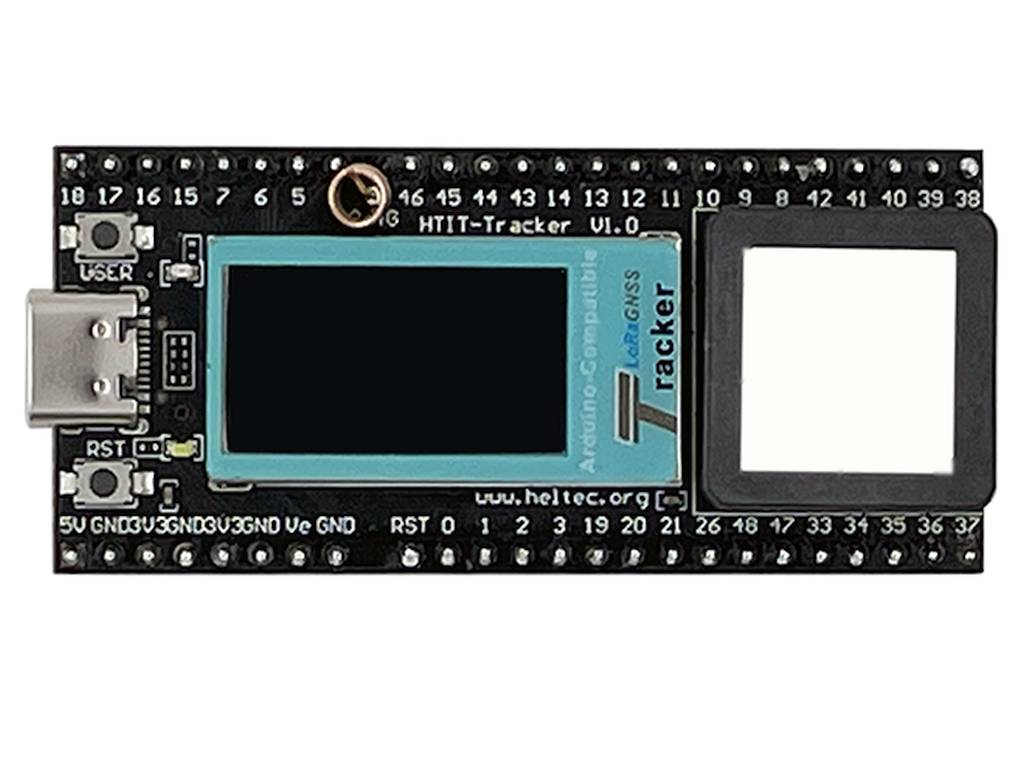

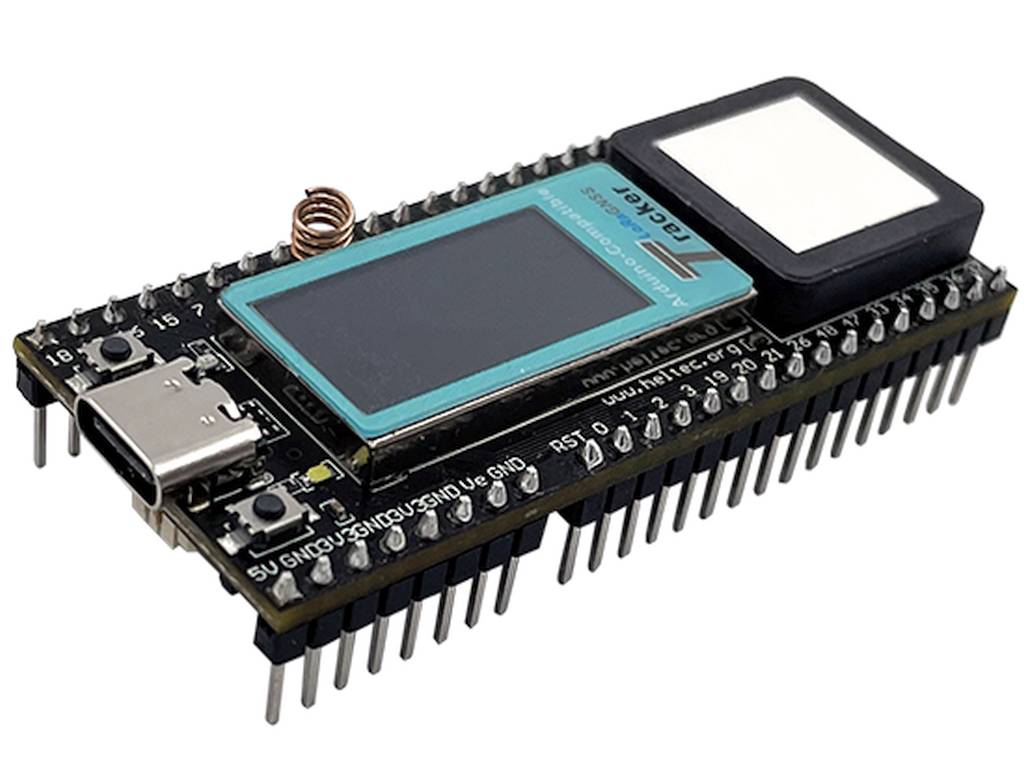

A Heltec Wireless Tracker egy integrált vezeték nélküli kommunikációs és helymeghatározó modul, amely LoRa, Wi-Fi és Bluetooth adatkapcsolatot, valamint GNSS alapú pozíciómeghatározást egyetlen ESP32-S3 alapú rendszerben egyesít. A modul fejlesztői és rendszerintegrátori környezetben értelmezhető, ahol az alacsony fogyasztású adatátvitel és a földrajzi pozíció együttes kezelése szükséges.
A Heltec Wireless Tracker olyan LoRa-alapú végponti eszköz, amely képes önálló pozíciógyűjtésre és rádiós továbbításra, miközben lokális konfigurációs és diagnosztikai felületet is biztosít.
A termék tipikusan Meshtastic és LoRaWAN kompatibilis nyomkövető node-ként alkalmazható, de általános célú IoT fejlesztésekhez is alkalmas.
Felépítés
A modul központi vezérlőegysége egy ESP32-S3FN8 mikrokontroller, amely a Wi-Fi és Bluetooth kommunikációt, valamint az alkalmazáslogikát kezeli. A hosszú hatótávolságú adatátvitelt egy különálló SX1262 LoRa rádió biztosít, amely SPI interfészen keresztül kapcsolódik a mikrokontrollerhez.
A helymeghatározásért egy UC6580 GNSS vevő felel, amely több műholdrendszer egyidejű használatával szolgáltat pozíciós adatokat. A GNSS modul UART interfészen keresztül kommunikál az ESP32-S3 vezérlővel, így a pozícióadatok feldolgozása szoftveresen történik. A beépített kijelző lokális visszajelzést ad az üzemállapotról, hálózati státuszról és pozícióinformációkról, ami különösen hasznos terepi konfiguráláskor. Az adatkommunikáció jellemzően eseményvezérelt vagy időzített módon zajlik, ahol a GNSS pozíció lekérdezése és a LoRa adatküldés ciklikusan történik.
A rendszer elsősorban alacsony adatsebességű, kis csomagméretű telemetria továbbítására optimalizált. Nagy sávszélességet vagy folyamatos adatstreamet igénylő alkalmazásokhoz nem ideális. A működés megértéséhez nem szükséges mély elektronikai tervezési gyakorlat, a konfiguráció szoftveres oldalon történik.
Tippek, lehetőségek
A Heltec Wireless Tracker tipikusan az alábbi alkalmazási környezetekben használható:
- Mobil eszközök és járművek LoRa-alapú helyzetkövetése.
- Meshtastic hálózatokban működő autonóm kommunikációs node.
- Alacsony fogyasztású kültéri szenzorcsomópont GNSS pozíciójelentéssel.
- Ideiglenes mérési pontok telepítése infrastruktúra nélküli területeken.
- Oktatási célú GNSS és LoRa kommunikációs demonstrációs rendszer.
- Félipari eszközkövetés zárt vagy félzárt területeken.
- Kutatási és terepi adatgyűjtő rendszerek pozícióval ellátott telemetriával.
A modul különösen ott előnyös, ahol a helyadat és az alacsony energiaigényű rádiós adatátvitel egyszerre szükséges.
A Heltec Wireless Tracker dokumentáltan együttműködik a következő fejlesztői környezetekkel és platformokkal:
- Arduino fejlesztőkörnyezet.
- ESP-IDF alapú fejlesztés.
- Meshtastic firmware és hálózati struktúra.
- LoRaWAN kompatibilis hálózati implementációk.
A közösségi és gyártói példaprogramok lehetővé teszik a gyors beüzemelést és testreszabást, jellemzően egyedi hardverfejlesztés nélkül.
Műszaki jellemzők
- Mikrokontroller: ESP32-S3FN8.
- Processzormag: Xtensa LX7 kettős mag.
- Beépített memória: 8 MB Flash.
- LoRa rádió: SX1262.
- LoRa frekvenciatartomány: 868 MHz
- GNSS vevő: UC6580.
- Támogatott műholdrendszerek: GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS.
- Vezeték nélküli kapcsolat: Wi-Fi 2.4 GHz, Bluetooth 5.
- Kijelző: beépített LCD (0,96″ TFT – 80×160).
- Antenna csatlakozás: külső LoRa és GNSS antenna támogatott.
- Tápellátás: USB-C és Li-ion akkumulátor csatlakozás.
- Akkumulátortöltés: integrált töltőáramkör
Dokumentáció
Csomag
- 1x Heltec Wireless Tracker modul
- 1x LORA antenna (uFl-SMA, SMA – mini antenna/868MHz)
- 1x USB-C kábel
- 1x 1.25mm 2pin akkucsatlakozó (kábeles, anya)
- tüskesor
