Leírás
Ez a fejlesztőpanel egy korszerű, kamerás IoT fejlesztésre optimalizált modul: a fő egység a ESP32‑S3 WROOM N16R8 CAM fejlesztőpanel, amely integrálja a nagy teljesítményű ESP32‑S3 sorozatot WiFi + Bluetooth kapcsolattal, továbbá beépített kamera interfésszel és jellemzően 8 MB PSRAM memóriával plusz 16 MB Flash háttértárral. Ideális választás lehet olyan felhasználóknak, akik avancer IoT‑kamera projektekkel, képfeldolgozással vagy élő videóstreameléssel foglalkoznak, és szükségük van nagyobb PSRAM‑kapacitásra a képek/videók ideiglenes tárolásához valamint megbízható Flash‑tárhelyre az alkalmazás számára.
Működési elv
Ez a panel a következő technológiákra épül:
- A központi egység az ESP32‑S3 sorozatú mikrovezérlő (kétmagos Xtensa® LX7, akár 240 MHz‑es órajellel).
- A modulhoz tartozó „WROOM N16R8” jelölés azt jelenti, hogy a Flash kapacitás 16 MB‑ra van tervezve, PSRAM‑kapacitás pedig 8 MB‑ra
- A „CAM” elnevezés arra utal, hogy a modul kamerainterfészt (pl. OV3660) is tartalmaz, illetve a panel kialakítása lehetővé teszi optikai szenzor csatlakoztatását.
- A PSRAM (Pseudo‑Static RAM) nagy ideiglenes memóriaterületet biztosít, ami fontos képfeldolgozásnál, videóbufferezésnél, AI/ML feladatoknál vagy nagyobb adatmennyiség gyors elérésénél.
- A Flash memória (16 MB) elegendő helyet biztosít alkalmazások és adat‑tárolás számára, beleértve firmware frissítéseket, fájlrendszereket (SPIFFS, LittleFS) vagy akár logolást.
- A WiFi (802.11 b/g/n) és Bluetooth 5 (LE) integráció révén a panel vezeték nélküli kommunikációra is képes – így ideális IoT, távoli megfigyelés, kamera‑streaming alkalmazásokhoz.
- Tápellátás: a modul 3.0 … 3.6 V tápfeszültséget igényel a datasheet alapján (vagy külső 5V az USB csatlakozón át)
- Kamera, interfészek: A kamerás verzióknál a panel több GPIO‑t, SPI/I2C/UART perifériákat hoz ki a fejlesztéshez, illetve általában microSD foglalat, USB‑C csatlakozó vagy más kényelmi áramkörök is lehetnek.
Összegzésképpen: ez a modul olyan “all‑in‑one” fejlesztőpanel, amely egy nagy teljesítményű WiFi/Bluetooth egységet kínál nagy memóriákkal + kamerával, miközben egyszerűsíti a prototípusfejlesztést – nincs szükség külön kameramodulra vagy külső memóriabővítésre.
Felhasználás
- Kirakati és rendezvény kijelzők: a modul beépített kamerájával és WiFi‑kapcsolatával készíthetsz interaktív videó‑ vagy fotómegoldást (pl. standkamera, tükrös fotóautomata).
- Hordozható világító/fotós eszközök: mivel alacsony fogyasztású és nagy PSRAM‑ja van, lehet hordozható kamerás megoldás (pl. drón‑kamera, mobil‑tesztkamera, beltéri monitorozás).
- Interaktív fényjátékok: a gyors processzor és a nagy PSRAM lehetővé teszi nagy felbontású animációk, képfeldolgozás, mozgásérzékelés vezérlését.
- Maker projektek, prototípusok: pl. okos otthon kamera‑modul, arcfelismeréssel, AIoT megoldások (pl. bejáratfigyelés, intelligens ajtócsengő), vagy streaming kamerás megoldás Raspberry Pi hálózaton belül.
- Oktatási célokra: kamerás modul révén ideális vizuális programozásra, ESP‑IDF / Arduino fejlesztésre, MicroPython támogatással (pl. kép érzékelése, WiFi átvitel, Bluetooth vezérlés).
- Ipari/automatikus felügyelet: mozgásérzékeléssel, kép alapú minőség-ellenőrzéssel, beltéri megfigyeléssel – mert a memóriakapacitás miatt eléggé előnyös a képfeldolgozáshoz.
Strukturált műszaki jellemzők
- Mikrovezérlő típusa: Dual‑core Xtensa® LX7 (max. 240 MHz)
- WiFi protokoll: IEEE 802.11b/g/n (2,4 GHz)
- Bluetooth verzió: Bluetooth 5 (LE)
- Flash memória: 16 MB
- PSRAM memória: 8 MB
- Tápfeszültség: 3.0 … 3.6 V
- Kamerainterfész: OV3660 / OV5640 kompatibilitás (a „CAM” variáns)
- USB csatlakozás: microUSB (modell függő)
Dokumentáció
- Mintaalkalmazás az ESP32 JSON 3.3.0 utáni kiadásban beépítve elérhető

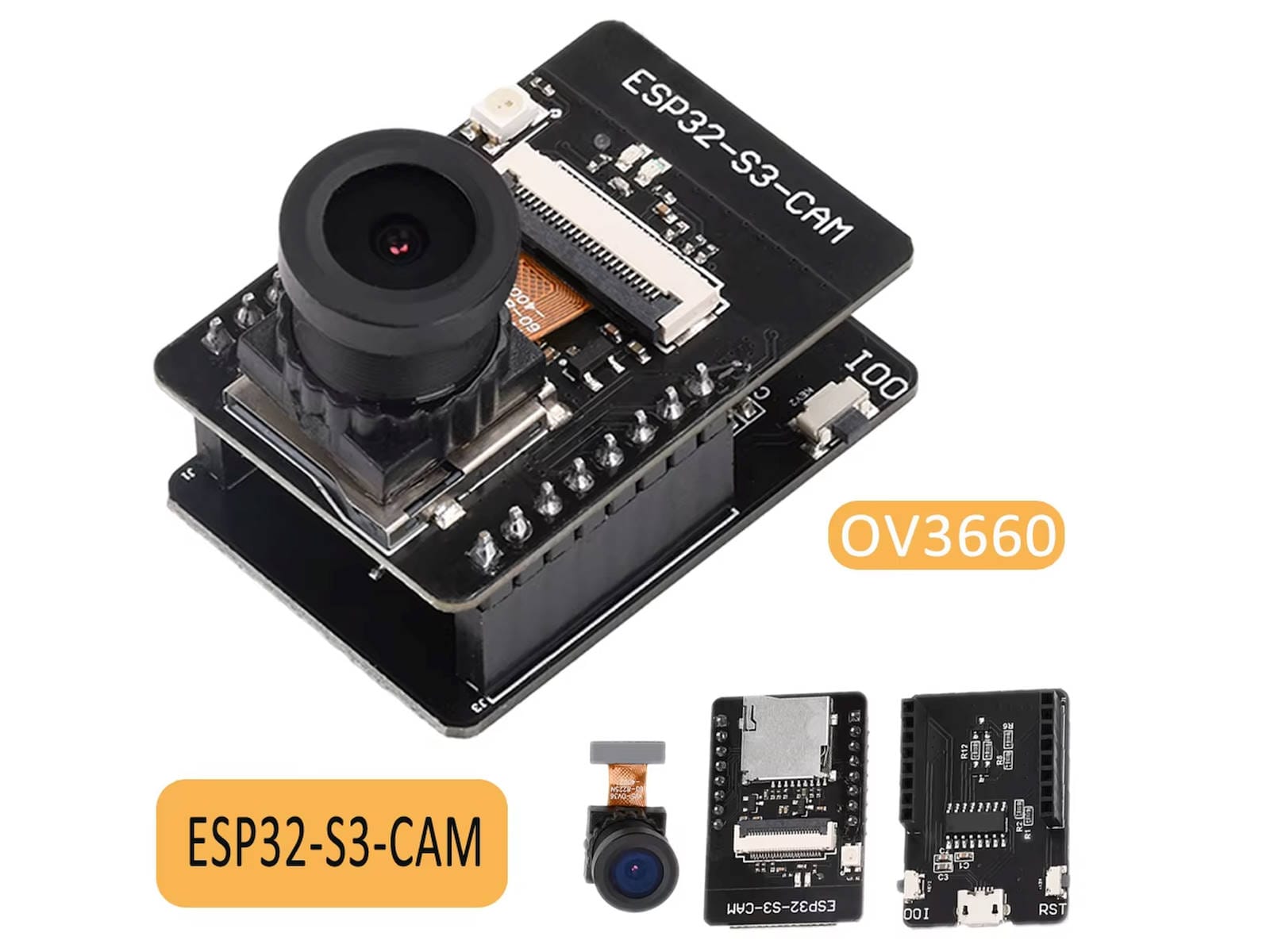

Csomag tartalma

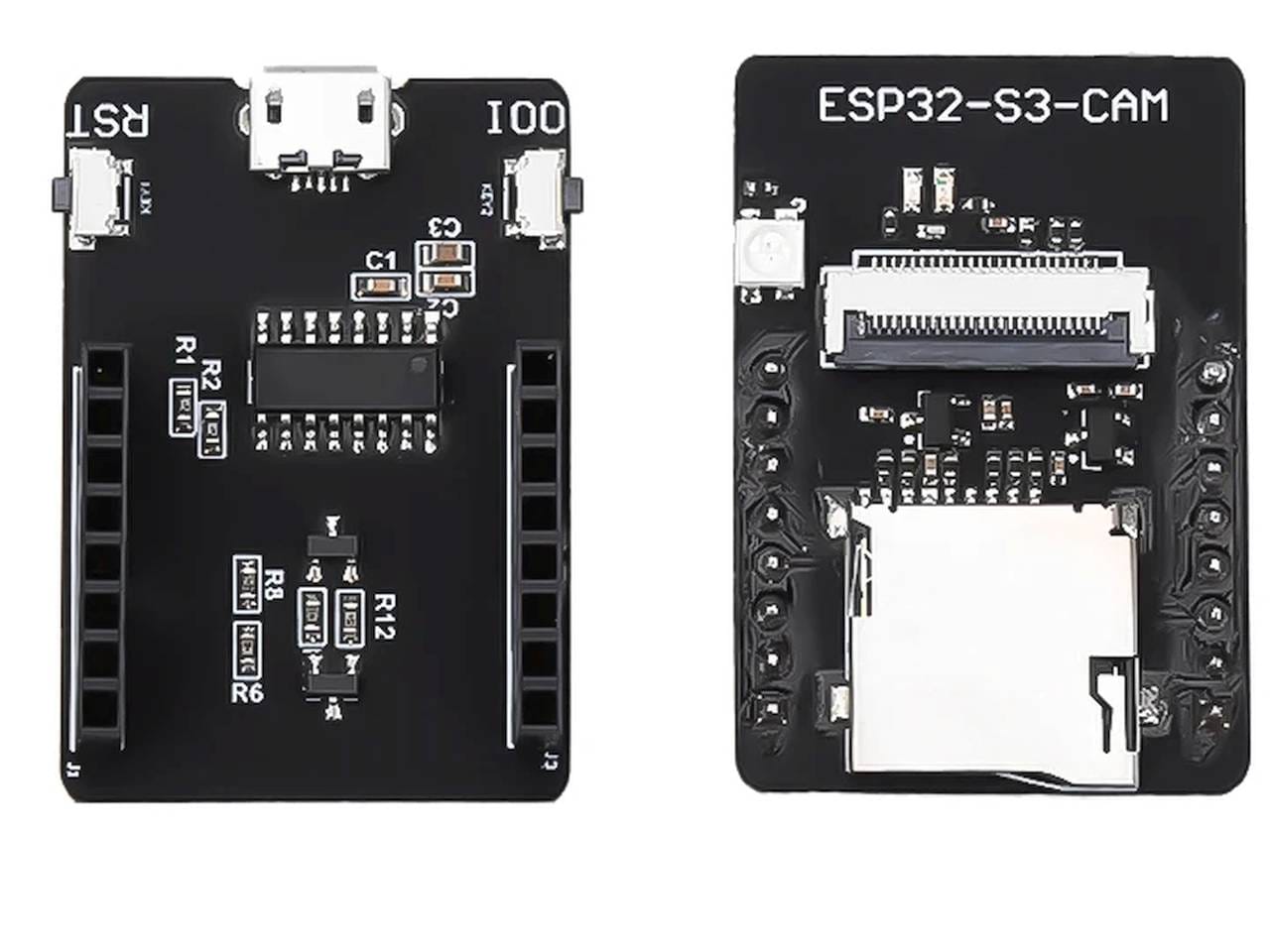

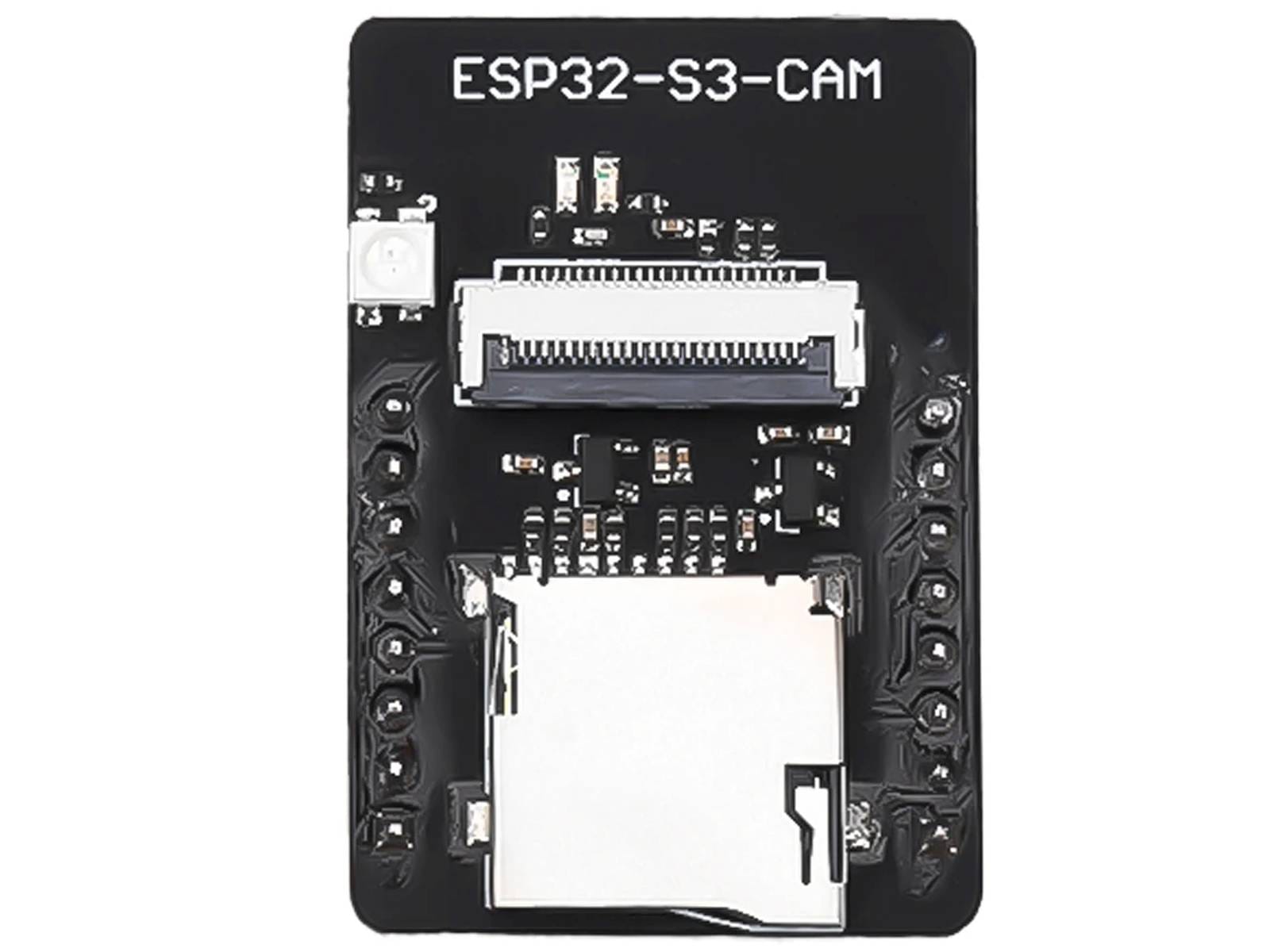

- 1x ESP32-S3-CAM alappanel,
- 1x OV3660 kameramodul,

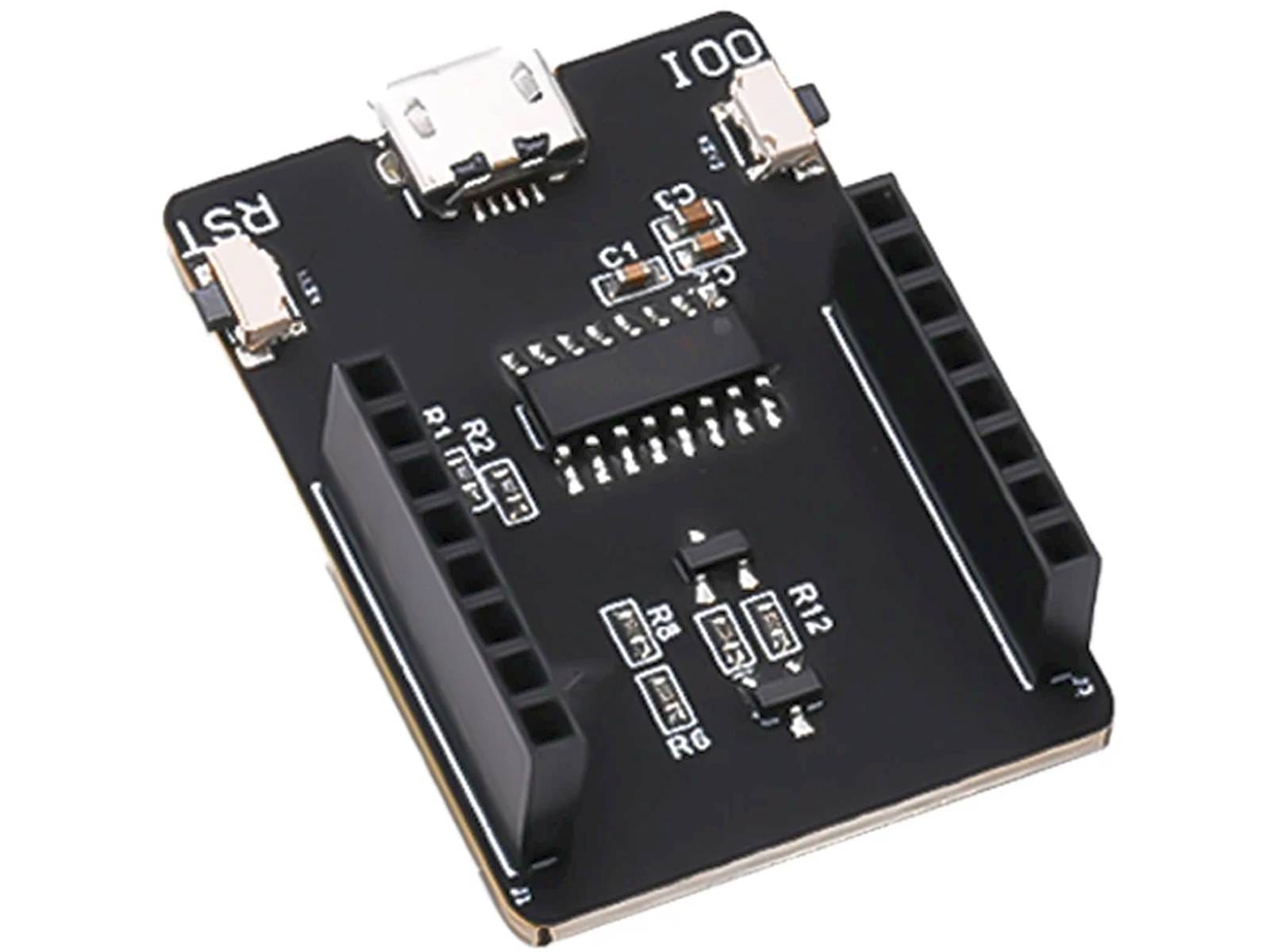

- 1x ESP32-MB illesztőlap (CH340, tápellátás),
- 1x USB-A – MicroUSB kábel,
- 1x 2.4GHz PCB/mini vagy spring-antenna.
