ESP32‑S3-CAM (ESP32-S3 N16R8) fejlesztőpanel – 8 MB PSRAM, 16 MB Flash memóriával, beépített kamerás (OV2640, 2MPx) IoT vezérlő

Leírás

Ez az ESP32‑S3-CAM kamerás fejlesztőpanel egy robusztus, beépített Wi‑Fi és Bluetooth 5.0 (LE) modullal ellátott IoT‑kamera megoldás, amely OV2640 2 MP képfelvevővel és micro-USB csatlakozással rendelkezik. Ideális választás okosotthon, mobil IoT kamera, hálózati streamek és beágyazott számítógépes látás (AI/ML) projektekhez akár Arduino IDE, ESP‑IDF vagy PlatformIO környezetben történő fejlesztéshez. A 16 MB flash memória és 8 MB PSRAM bőséges tárhelyet ad nagyfelbontású képek és videók kezeléséhez, illetve képfeldolgozó algoritmusok futtatásához.

A ESP32‑S3-CAM egy teljes értékű ESP32‑S3 kamerás fejlesztőlappal szerelt IoT‑modul, amely beépített OV2640 2 MP kamera modullal érkezik és Wi‑Fi + Bluetooth 5 LE kapcsolatot kínál. A lap külső micro-USB feltöltővel egyszerűen programozható és tápellátást kap, így gyorsan beállítható prototípusokhoz. Fő előnye a nagy flash és PSRAM memóriakapacitás, amely elegendő helyet biztosít kamerás alkalmazásokhoz, képstreameléshez és AI‑kódokhoz.

Kulcsfontosságú előnyök:

• Kompakt kamera‑fejlesztő panel IoT és vizuális alkalmazásokhoz
• Beépített OV2640 kamera max. 1600×1200 felbontással
• Wi‑Fi + Bluetooth 5.0 vezeték nélküli kapcsolat
• USB programozás és tápellátás egyetlen kábelen keresztül
• 16 MB flash + 8 MB PSRAM nagy memóriabővítéssel

Működés

A fejlesztőpanel központjában az ESP32‑S3‑WROOM‑1‑N16R8 SoC található, amely egy duál‑magos Tensilica LX7 processzor, akár 240 MHz‑es órajellel. A chippel integrált Wi‑Fi (802.11 b/g/n) és Bluetooth 5.0 Low Energy rádiók biztosítják a vezeték nélküli kommunikációt. A lap keresztül egyszerre kap tápot és programozható, így nincs szükség külön járulékos/kiegészítő adapterre vagy konverterre.

A kamera interfésze a DVP (Digital Video Port), amely a OV2640 2 MP képfelvevőt használja. Ez a szenzor támogatja a JPEG és RGB formátumokat is, és megfelel a tipikus webkamera‑szintű alkalmazásoknak. A PSRAM (8 MB Octal SPI) lehetővé teszi a nagyfelbontású képek pufferelését és gyors feldolgozását, ami különösen hasznos AI és ML alkalamazásoknál.

A flash memória 16 MB Quad‑SPI, amely elég helyet biztosít a firmware‑nek és más alkalmazási kódoknak még nagyobb kamerás projektek esetén is.

Felhasználás

Ez a fejlesztőpanel sokféle gyakorlati alkalmazásban használható, többek között:

• Hálózati kamera és stream szerver – valós idejű képfelvétel és videó streamelés Wi‑Fi‑n keresztül.
• Okosotthon megfigyelés – mozgásérzékelés, riasztás és távoli video elérés.
• AI alapú edge‑vision alkalmazások – arcfelismerés, tárgykövetés és intelligens eseménydetektálás.
• Robotika és automatizálás – vizuális visszacsatolás robotika vezérléshez.
• DIY és oktatási projektek – tanulás kamerás IoT és beágyazott rendszerek területén.

A panel széles körben támogatott fejlesztői eszközökkel:

• Arduino IDE támogatás – egyszerű kamera és hálózati példák futtatása.
• ESP‑IDF kompatibilitás – professzionálisabb projektekhez alacsony szintű vezérlés.
• PlatformIO támogatás – projekt alapú fejlesztés, verziókezelés integráció.
• A Home Assistant közösségben is találhatóak ESP32‑S3 OV2640 kamera beállítási minták, ami tovább növeli a modul gyakorlati hasznát.

A beállítás az Arduino mintaprogramban (ESP32 kiegészítő támogatás 3.3.0 utáni verziók):

• Board_config.h-ban: #define CAMERA_MODEL_ESP32S3_EYE // Has PSRAM
• Flash Size: 16MB,
• PSRAM: OPI PSRAM: enable
• Board: ESP32S3 DEV module

5. Strukturált műszaki jellemzők

• Mikrovezérlő: ESP32‑S3‑WROOM‑1‑N16R8 dual‑core Tensilica LX7
• Frekvencia: akár 240 MHz
• Flash memória: 16 MB Quad‑SPI
• PSRAM: 8 MB Octal‑SPI
• Wi‑Fi: 802.11 b/g/n 2.4 GHz
• Bluetooth: 5.0 LE
• Kamera: OV2640 2 MP (max. 1600×1200) (felirat: HDF3M-811-V1 T)
• Kamerainterfész: OV2640 / OV3360 / OV5640 kompatibilitás
• Interfészek: DVP kamera, GPIO, I²C, SPI, UART, PWM
• USB: USB táp + programozás (UART/OTG)
• Tápfeszültség: USB 5 V bemenet → onboard 3.3 V LDO
• Programozási mód: Arduino / ESP‑IDF / PlatformIO

Dokumentáció

• Az új ESP32 JSON-ban elérhető

Csomag tartalma

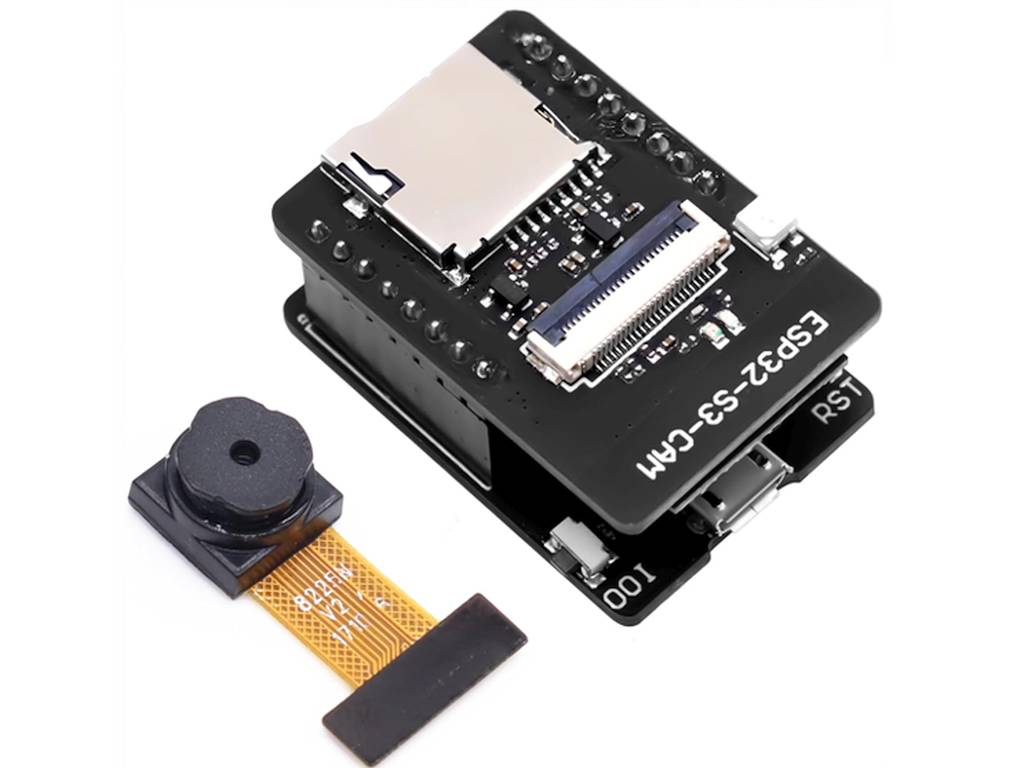

• 1x ESP32-S3-CAM alappanel,
• 1x OV2640 kameramodul,

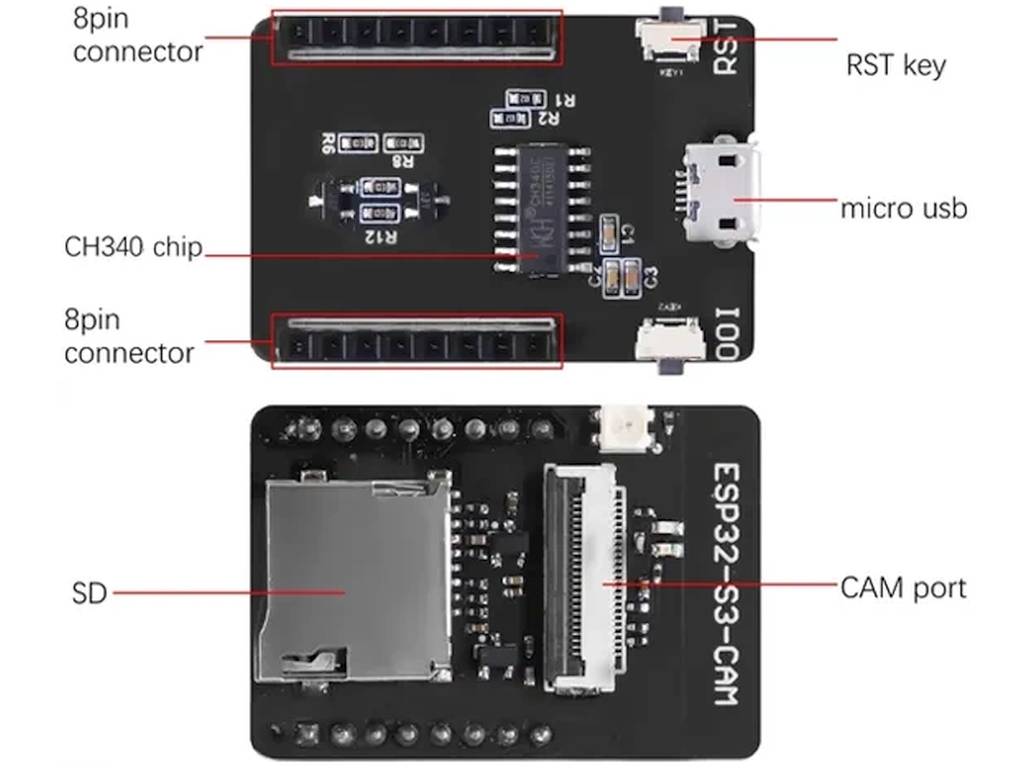

• 1x ESP32-MB illesztőlap (CH340, tápellátás),
• 1x USB-A – MicroUSB kábel,
• 1x 2.4GHz PCB/mini vagy spring-antenna.
