ESP32/S2 Mini WiFi‑Serial fejlesztőpanel (4 MB Flash, 2 MB PSRAM, USB‑C)

Leírás

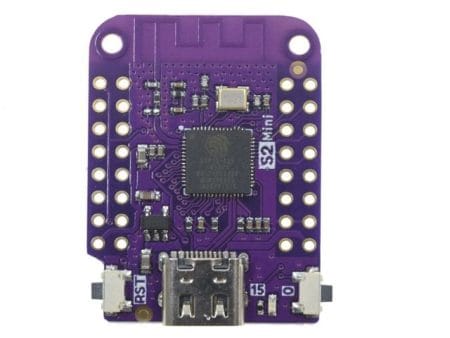

Az ESP32‑S2 Mini WiFi‑Serial modul alappanel egy kompakt, USB‑C‑csatlakozós fejlesztőpanel, amely a ESP32‑S2FN4R2 SoC‑ra épül, 4 MB Flash és 2 MB PSRAM memóriával. Ideális IoT‑projektekhez, hordozható kijelzőkhöz vagy interaktív fényinstallációkhoz, ahol extra memória és natív USB‑támogatás szükséges.

A modul központja az ESP32‑S2FN4R2 chip: egy single‑core Xtensa LX7 CPU, akár 240 MHz órajellel, natív USB‑OTG csatlakozással, amely lehetővé teszi a közvetlen USB‑programozást és soros kommunikációt külső USB‑UART átalakító nélkül.

A beépített 4 MB flash QSPI memóriában firmware és fájl-rendszer tárolható, míg a 2 MB PSRAM extra gyors puffereléshez, nagy JSON‑objektumokhoz, kamera‑ vagy hálózati adatfeldolgozáshoz kiváló. A modul 3,3 V tápfeszültségről működik, USB‑C táplálással.

A beépített USB‑C port végzi a tápot és a soros portot is; nincs szükség külön USB‑TTL átalakítóra, ami egyszerűsíti a fejlesztést

Felhasználási tippek

• Rendezvény‑ vagy kirakatkijelzők: grafikus adatfolyamok vagy vizuális tartalmak megjelenítése.
• Hordozható világító eszközök: LED‑projektek vagy interaktív installációk.
• Interaktív fényjátékok: dinamikusan változó LED‑minták Arduino vagy Raspberry Pi vezérléssel.
• Maker‑projektek és prototípusok: Arduino, ESPHome, CircuitPython vagy MicroPython környezethez.

A modul kompatibilis Arduino core ESP32‑S2, ESP‑IDF, MicroPython, CircuitPython környezettel, használható Arduino IDE vagy ESPHome rendszerekkel.

Tipp: A modul 2.54 mm (standard) raszteres beforrasztható tüske- illetve hüvelysorokkal rendelkezik, így 170, 400 vagy 830 lyukas breadboarddal nagyon könnyen külső eszközök illeszthetőek hozzá.

Tipp: A modul az ESP8266 D1 mini modullal csereszabatos kialakítású!

Fontos! A használatához min. Windows 10 szükséges, az USB illesztőprogram Windows 7.x és 8.x alatt nem támogatott!!

Paraméterek

• Tápfeszültség: 3.3V (ESP32); 5V (USB),
• I/O felület: 3.3V LVTTL,
• Központi kontroller: ESP32-S2FN4R2 WIFI
• Flash memória: 4 MB QSPI (integrált)
• PSRAM: 2 MB (integrált)
• CPU: Xtensa LX7, akár 240 MHz
• GPIO-k száma: ~27 digitális I/O
• USB interfész: USB‑C, natív USB‑OTG a chipben
• Wi‑Fi: 802.11b/g/n, max 150 Mbps (HT40)
• Működési mód: Client / Access Point / Both Client and Access Point,
• Biztonság: WiFi (OPEN / WEP / WPA_PSK / WPA2_PSK / WPA_WPA2_PSK)
• Áramfelvétel: ~160 mA TX, ~63–68 mA RX (típikus)
• Méret: ≈ 34,3 × 25,4 mm, súly: 2,4 g (modul v1.0.0 szerint)
• Környezeti tartomány: –40 °C…85 °C
• Antenna: integrált antenna,
• Csatlakozó: USB‑C, beépített PCB antenna
• UART: USB‑via chip (UART0 közvetlenül a MCU‑hoz kötött)

Dokumentáció

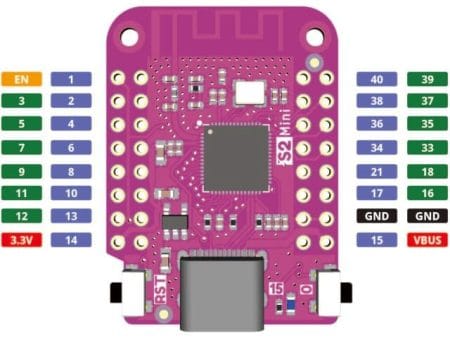

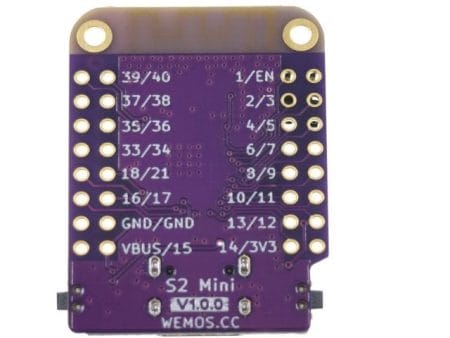

• Lábkiosztás: Szitázva a fejlesztőkészleten / gyártói oldalon elérhető
• Wemos S2 Mini v1.0.0 dokumentáció [Wemos]
• Serial kapcsolat és USB-OTG útmutató [Espressif Docs]
• ESP32 S2 gyártói honlap
• Gyártói honlap (LoLin)
• ESP Journal – cikkek, best practice anyagok [Espressif blog]

Csomag

• 1x D1 mini ESP32-S2 mini modul,
• 4xtTüskesor csatlakozó.
