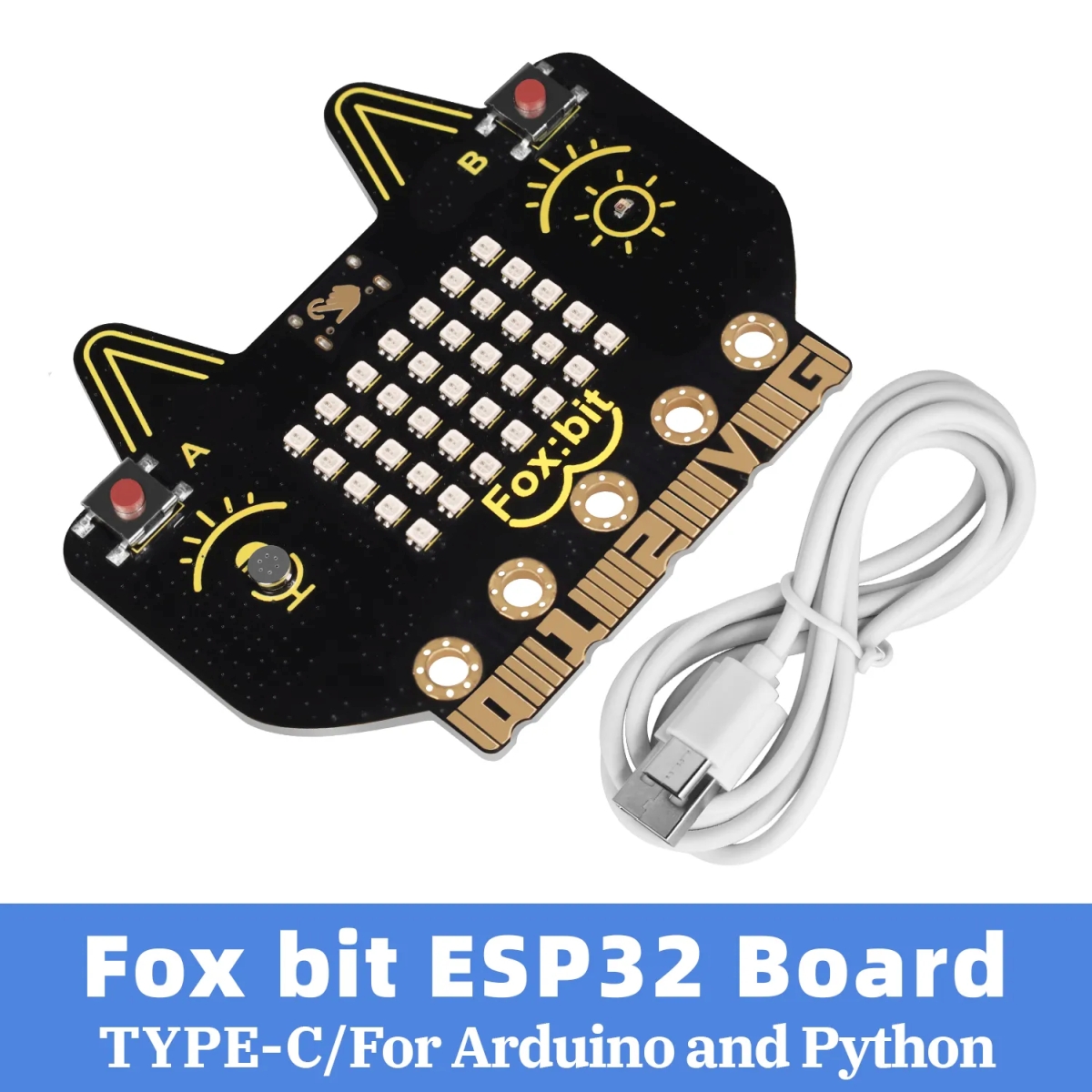

Fox:bit (ESP32)

Leírás

A legtöbb fejlesztőkártya használathoz, rögtön kell még egy LED, egy szenzor, egy hangjelző, egy kijelzőpótló visszajelzés, egy microSD modul – és mire az első program futna, már fél asztalnyi vezeték veszi körül.

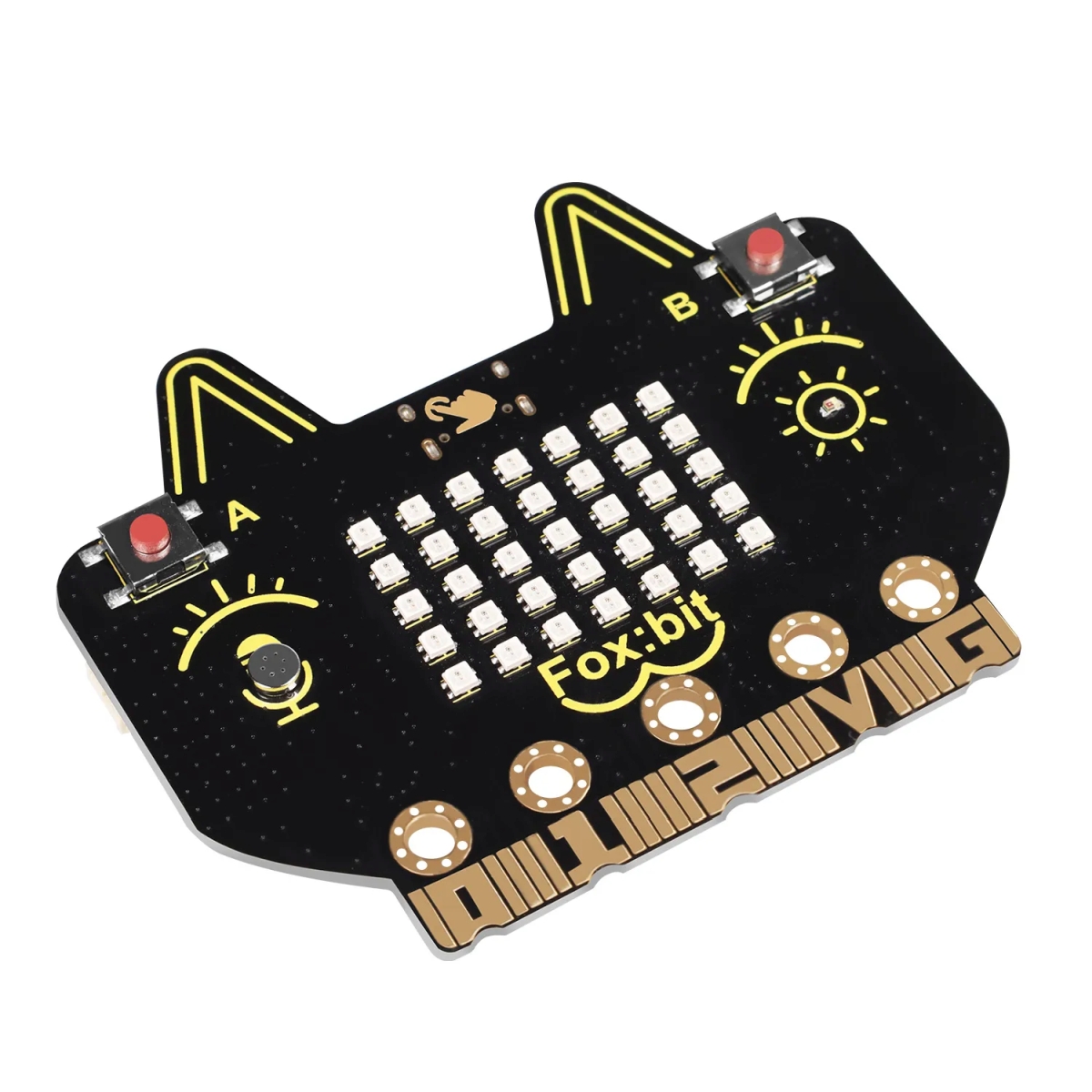

A Keyestudio FoxBit pont ezt a kört rövidíti le. Ez egy ESP32-alapú oktatási és prototípus fejlesztőkártya, amely nem csak magát a mikrokontrollert adja, hanem több olyan beépített perifériát is, amivel gyorsan lehet látványos, mérhető és hálózatra kapcsolható projekteket építeni.

A kártyán ESP32-D0WDQ6 vezérlő dolgozik, Wi-Fi és Bluetooth kapcsolattal. A beépített eszköztárban megtalálható többek között WS2812 RGB LED mátrix, AHT20 hőmérséklet- és páratartalom-érzékelő, QMI8658C mozgásérzékelő, microSD foglalat és buzzer is.

Ez nem egy csupasz ESP32 panel, hanem egy kis oktatási-labor platform. Olyan, amin rögtön lehet mérni, jelezni, villogtatni, hangot adni, adatot naplózni és Wi-Fi-n továbbítani.

Műhelytitok: a jó oktatási panel nem attól jó, hogy mindent tud – hanem attól, hogy gyorsan sikerélményt ad

Egy kezdőnek az első akadály sokszor nem a programozás. Hanem a kábelezés: Melyik láb hova megy? Jó a táp? Közös a GND? A LED fordítva van? A szenzor I2C címe stimmel? A jumper tényleg érintkezik?

A FoxBit előnye éppen az, hogy több tipikus tanulóprojekt már a panelen belül elindítható. Nem kell mindenhez külön modult keresni, nem kell az első órát kizárólag vezetékezéssel tölteni. A tanuló hamarabb jut el oda, amiért lelkesedni lehet: megmozdul a LED-mátrix, megszólal a buzzer, változik a szenzorérték, adat kerül a microSD kártyára, a mérés pedig Wi-Fi-n keresztül továbbítható.

Ez óriási különbség oktatásban, szakkörön és makerspace-ben. Mert a sikerélmény itt nem extra. Ez tartja meg a figyelmet.

Miért érdekes?

Mert egyetlen ESP32-alapú panelen több olyan funkció van együtt, amelyet különben külön modulokból kellene összerakni.

• ESP32-D0WDQ6 vezérlő, kétmagos architektúrával.
• Akár 240 MHz órajelű ESP32 működés.
• 2,4 GHz Wi-Fi 802.11 b/g/n kapcsolódás.
• Bluetooth v4.2, BR/EDR és BLE támogatással.

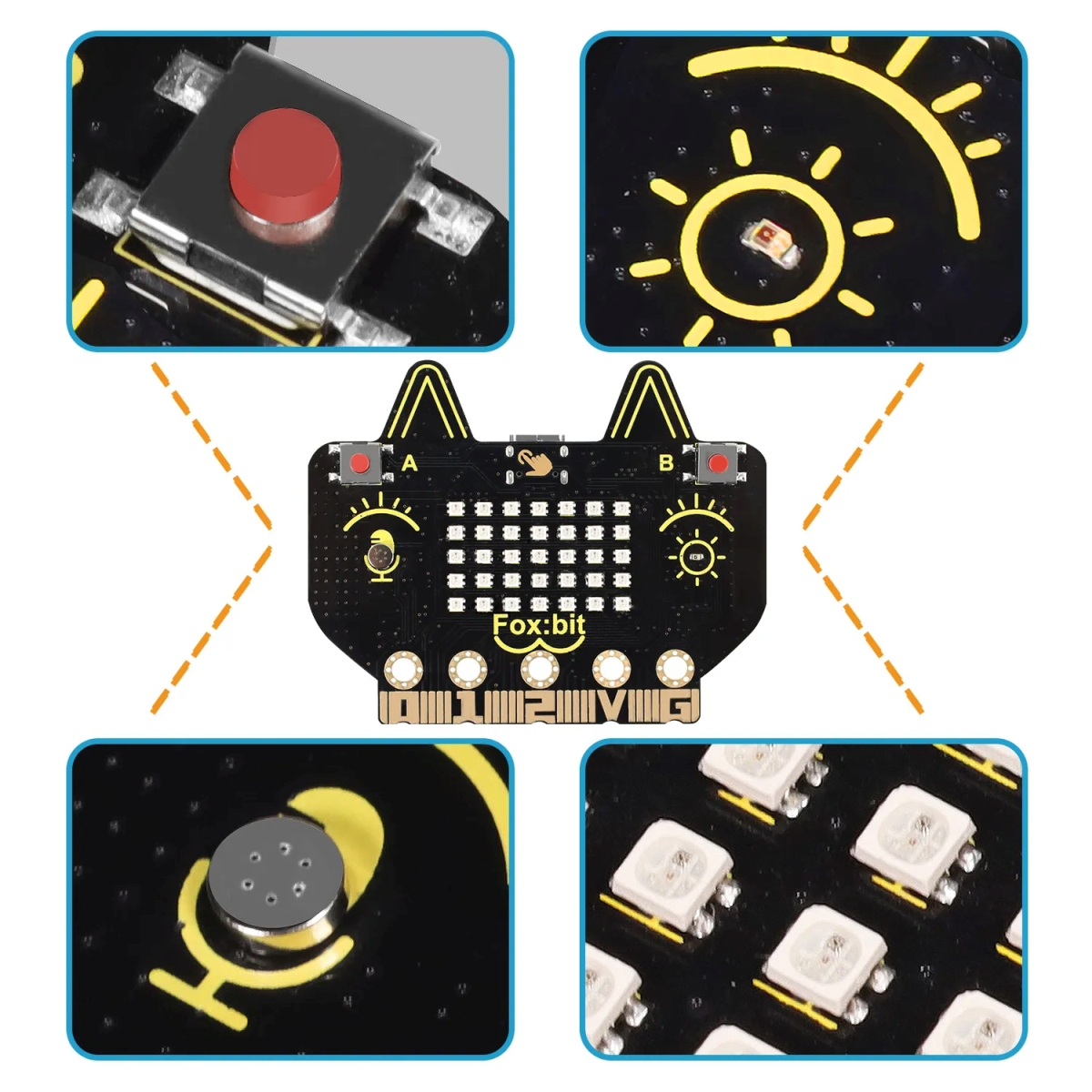

• Beépített WS2812 RGB LED mátrix látványos visszajelzésekhez.
• AHT20 hőmérséklet- és páratartalom-érzékelő I2C buszon.
• QMI8658C IMU mozgás-, dőlés- és gyorsulásérzékelős projektekhez.
• microSD foglalat adatnaplózáshoz.
• Beépített buzzer hangjelzéshez.

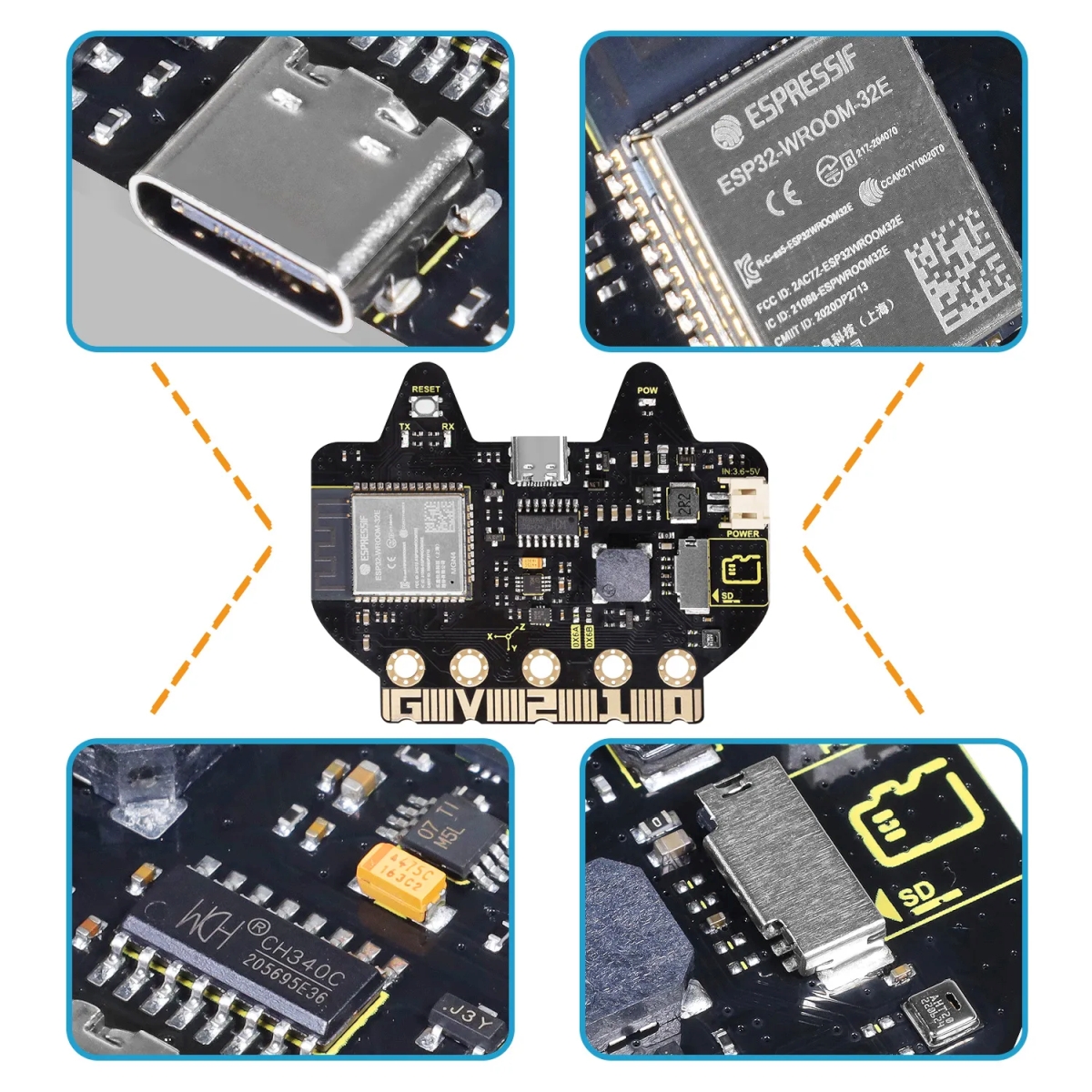

• USB-C csatlakozás CH340 USB-soros illesztéssel.
• Jó alap STEM oktatáshoz, IoT bevezetőkhöz és gyors prototípusokhoz.

Ha eddig minden ESP32-projekthez külön kellett elővenni a LED-sort, a szenzort, a hangjelzőt és az SD-modult, ez a panel sok felesleges előkészületet megspórol.

Hogyan működik?

A FoxBit központi egysége az ESP32-D0WDQ6 mikrokontroller. Ez futtatja a programot, kezeli a beépített perifériákat, kommunikál Wi-Fi-n és Bluetooth-on, és adatot tud olvasni vagy írni a csatlakoztatott rendszerek felé.

A beépített szenzorok – például az AHT20 és a QMI8658C – I2C buszon érhetők el. Ez jól ismert, sok könyvtárral támogatott kommunikációs mód ESP32 környezetben.

A microSD foglalat SPI buszon csatlakozik, így például mérési adatokat, naplófájlokat vagy konfigurációs adatokat lehet kártyára írni.

A WS2812 RGB LED mátrix egyetlen digitális adatvonalon vezérelhető. Ezek címezhető LED-ek, vagyis a program külön-külön adhat színt és fényerőt az egyes LED-eknek.

A buzzer hangjelzésre használható: riasztás, visszajelző csipogás, sikeres művelet jelzése, hibajelzés vagy egyszerű oktatási hangkísérlet is építhető rá.

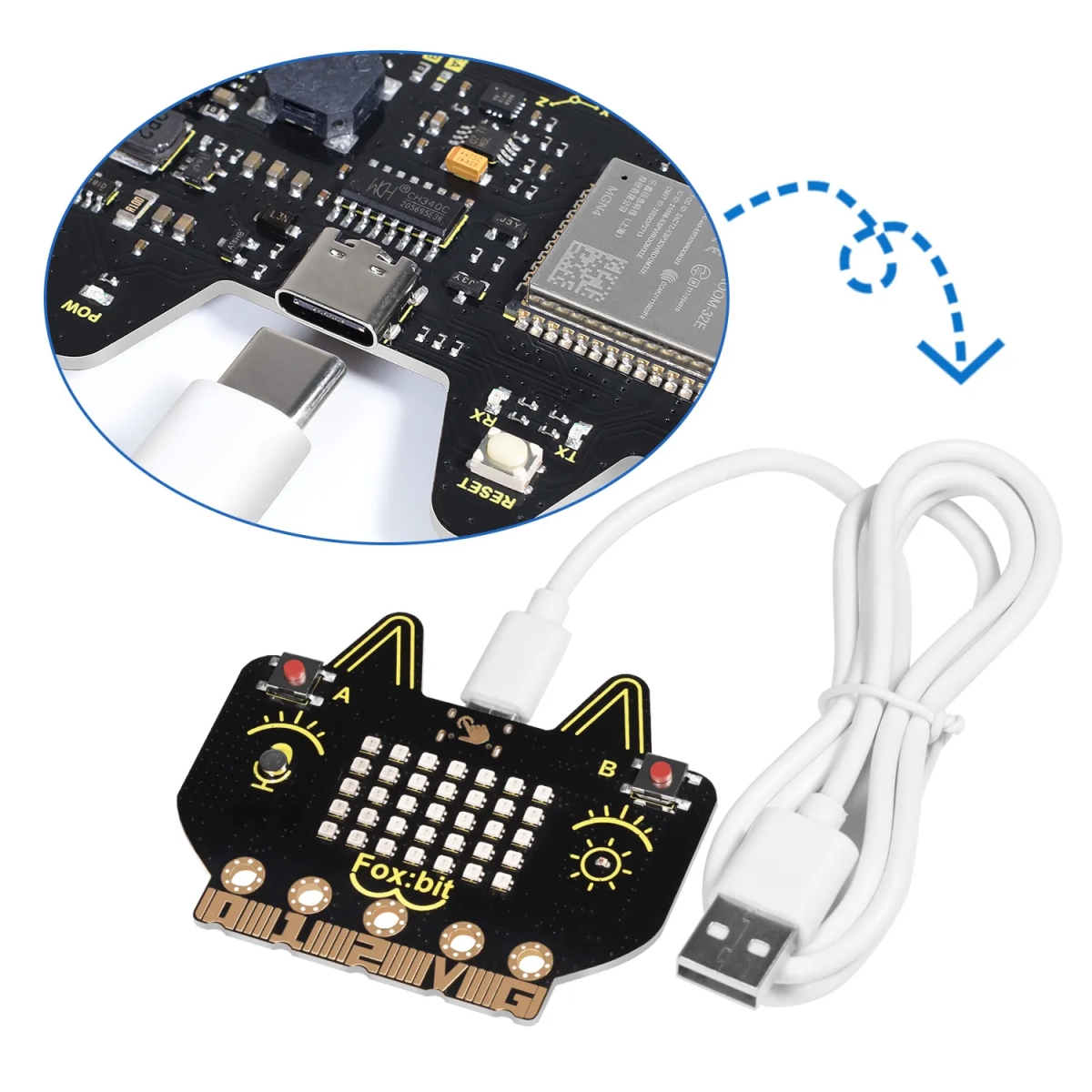

A PC-vel való kapcsolat USB-C csatlakozón keresztül történik, a soros programozást és naplózást CH340 USB-UART illesztő segíti. Emiatt egyes operációs rendszereken CH340 driver telepítésére is szükség lehet.

Mire használhatod?

A FoxBit azokban a projektekben erős, ahol nem elég egy csupasz mikrokontroller, hanem rögtön kell valamilyen mérés, visszajelzés, naplózás vagy hálózati kapcsolat is.

Tipikus felhasználási ötletek:

• Wi-Fi-s hőmérséklet- és páratartalom-adatgyűjtő AHT20 szenzorral,
• microSD-re naplózó környezeti mérőállomás,
• RGB LED mátrixos státuszkijelző IoT projektekhez,
• dőlés- vagy mozgásérzékelős játék QMI8658C IMU-val,
• egyszerű riasztási logika hangjelzéssel és LED-visszajelzéssel,
• BLE-kísérletek telefonos vagy más mikrokontrolleres kapcsolattal,
• Wi-Fi-n adatot küldő szenzorcsomópont,
• szakköri feladatok, ahol a tanulók egyszerre látnak szenzort, LED-et, hangot és hálózati kommunikációt,
• makerspace prototípus, ahol gyorsan kell kipróbálni egy ötletet külső modulrengeteg nélkül.

Ez a panel különösen jó akkor, ha azt szeretnéd, hogy a tanulás ne kizárólag bekötési rajzokról szóljon, hanem gyorsan eljusson a működő, látványos, kipróbálható projektig.

Mire nem ideális?

Pont azért, hogy jó döntést hozz, ezt is érdemes kimondani.

A FoxBit nem ideális, ha:

• a lehető legkisebb, legolcsóbb csupasz ESP32 modult keresed,
• minden GPIO lábat teljesen szabadon szeretnél használni,
• 5 V-os logikai szintű perifériákat kötnél rá közvetlenül,
• 5 GHz-es Wi-Fi hálózatra szeretnél csatlakozni,
• nagyáramú LED-projektet építenél külön táptervezés nélkül,
• ipari minősítésű vezérlőpanelre van szükséged,
• olyan végleges terméket készítesz, ahol minden beépített periféria felesleges.

A FoxBit oktatási, demonstrációs és prototípus-fejlesztési környezetben igazán erős. Végleges, ipari vagy erősen optimalizált termékbe sokszor célzottabb, egyszerűbb ESP32 hardver lesz a megfelelő.

Fontos rendszerkorlátok

• 3,3 V logikai környezet: A FoxBit ESP32-alapú panel, ezért 3,3 V logikai szintű rendszerként kell kezelni. 5 V-os perifériákat ne köss rá közvetlenül szintillesztés nélkül.
• 2,4 GHz Wi-Fi: A kártya 2,4 GHz-es Wi-Fi hálózatokat támogat. 5 GHz-es Wi-Fi hálózatra nem csatlakozik.
• Beépített perifériák által foglalt lábak: A WS2812 LED mátrix, a szenzorok, a microSD és a buzzer a panel egyes erőforrásait használják. Ha külső modult illesztesz hozzá, mindig ellenőrizd a lábkiosztást, nehogy ütközés legyen.
• Tápellátás és LED-ek: A gyártói anyag minden LED bekapcsolt állapotára körülbelül 1 A csúcsáramot említ. Ez akkor fontos, ha a panelt gyengébb USB portról, hosszú USB kábellel vagy terhelésre érzékeny tápról működteted.
• CH340 driver: A PC-s programozáshoz és soros kommunikációhoz CH340 USB-UART illesztő van a panelen. Egyes rendszereken külön driver telepítése szükséges lehet.

Műhelytippek a használathoz

• Első indításnál ne kapcsold fel egyszerre teljes fényerőre az összes WS2812 LED-et. Kezdd kisebb fényerővel.
• Ha instabilnak tűnik a panel, ellenőrizd az USB kábelt és a tápellátást. Nem minden USB kábel egyformán jó adatátvitelre és terhelésre.
• A szenzoros projekteknél először külön teszteld az I2C eszközöket, csak utána építs rá teljes logikát.
• microSD naplózásnál számolj azzal, hogy a fájlírás időzítése és tápstabilitása számít.
• Ha külső modult kötsz rá, mindig nézd meg, hogy a használt GPIO nincs-e már lefoglalva valamelyik beépített perifériának.
• Oktatásban érdemes a LED-mátrixszal kezdeni: gyors visszajelzést ad, ezért jó motivációs első feladat.
• Wi-Fi projektnél figyelj arra, hogy csak 2,4 GHz-es hálózatot használj.

Kompatibilitás és fejlesztés

A FoxBit ESP32-alapú panel, ezért fejlesztési oldalról az ESP32 ökoszisztémába illeszkedik.

• Arduino IDE: Arduino IDE-ben ESP32 támogatással fejleszthető. A beépített perifériákhoz a megfelelő könyvtárak és lábkiosztások beállítása szükséges.
• ESP-IDF: Haladóbb fejlesztéshez ESP-IDF környezetben is használható, különösen akkor, ha a Wi-Fi, Bluetooth, SD kártya vagy alacsonyabb szintű perifériakezelés fontos.
• MicroPython: ESP32 környezetben MicroPython is szóba jöhet, de a konkrét perifériák támogatása és a lábkiosztás miatt ellenőrizni kell, hogy az adott funkcióhoz van-e megfelelő könyvtár vagy példa.
• Arduino / ESP8266 / Raspberry Pi környezethez képest: A FoxBit nem kiegészítő modul Arduinohoz vagy Raspberry Pi-hez, hanem önálló ESP32 fejlesztőkártya. Más rendszerekkel kommunikálhat például UART-on, Wi-Fi-n, BLE-n vagy más illesztésen keresztül, de nem egyszerű “rádugható shieldként” kell gondolkodni róla.

Műszaki adatok

• Termék típusa: ESP32-alapú STEM / IoT fejlesztőkártya
• Terméknév: Keyestudio FoxBit / KS Foxbit STEM Education ESP32 fejlesztőkártya

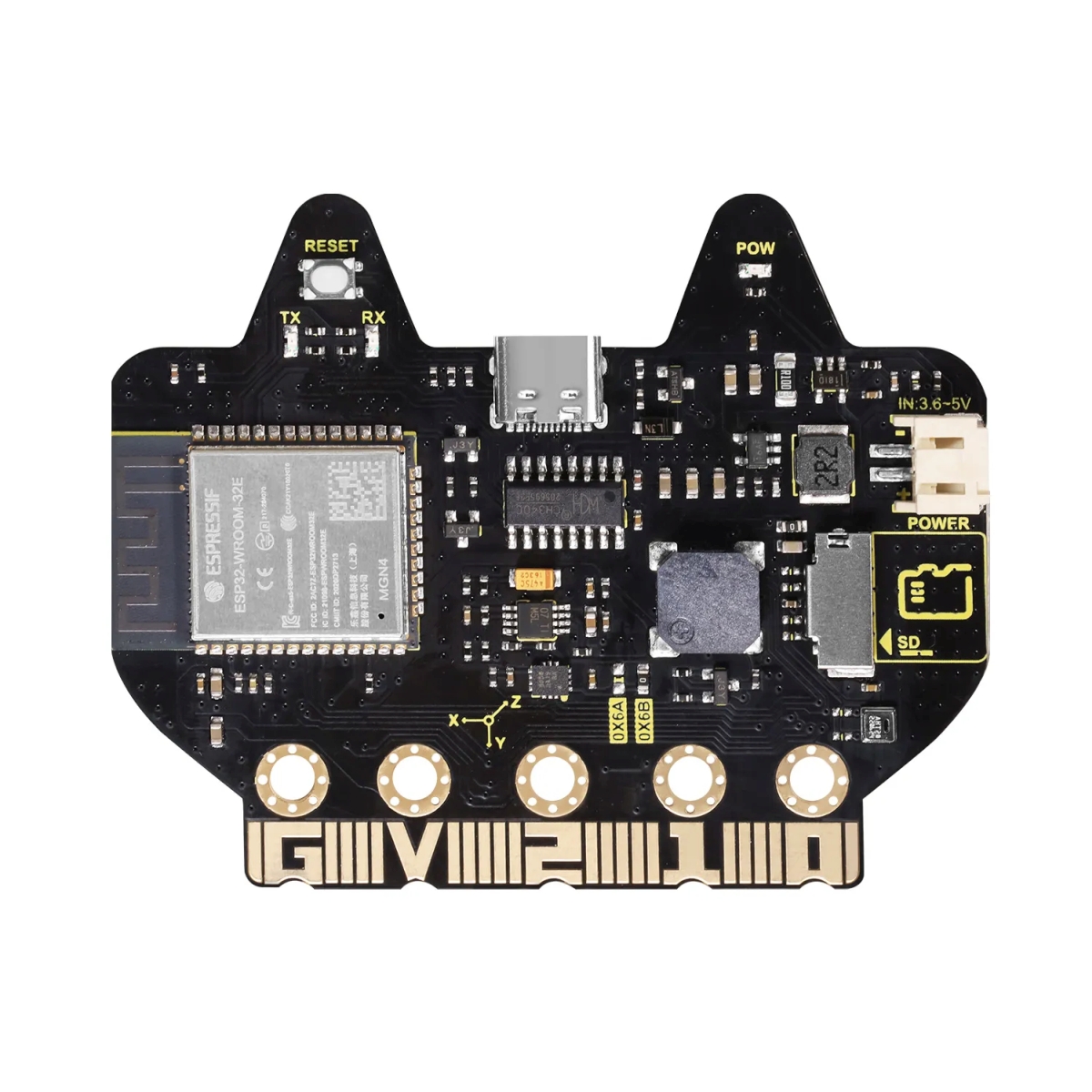

• Központi vezérlő: ESP32-D0WDQ6
• Architektúra: dual-core
• Maximális órajel: 240 MHz
• SRAM: 520 KB
• Flash: 4 MB
• Wi-Fi: 2,4 GHz, 802.11 b/g/n
• Bluetooth: v4.2, BR/EDR + BLE
• Logikai szint: 3,3 V
• USB kapcsolat: USB-C
• USB-UART illesztő: CH340

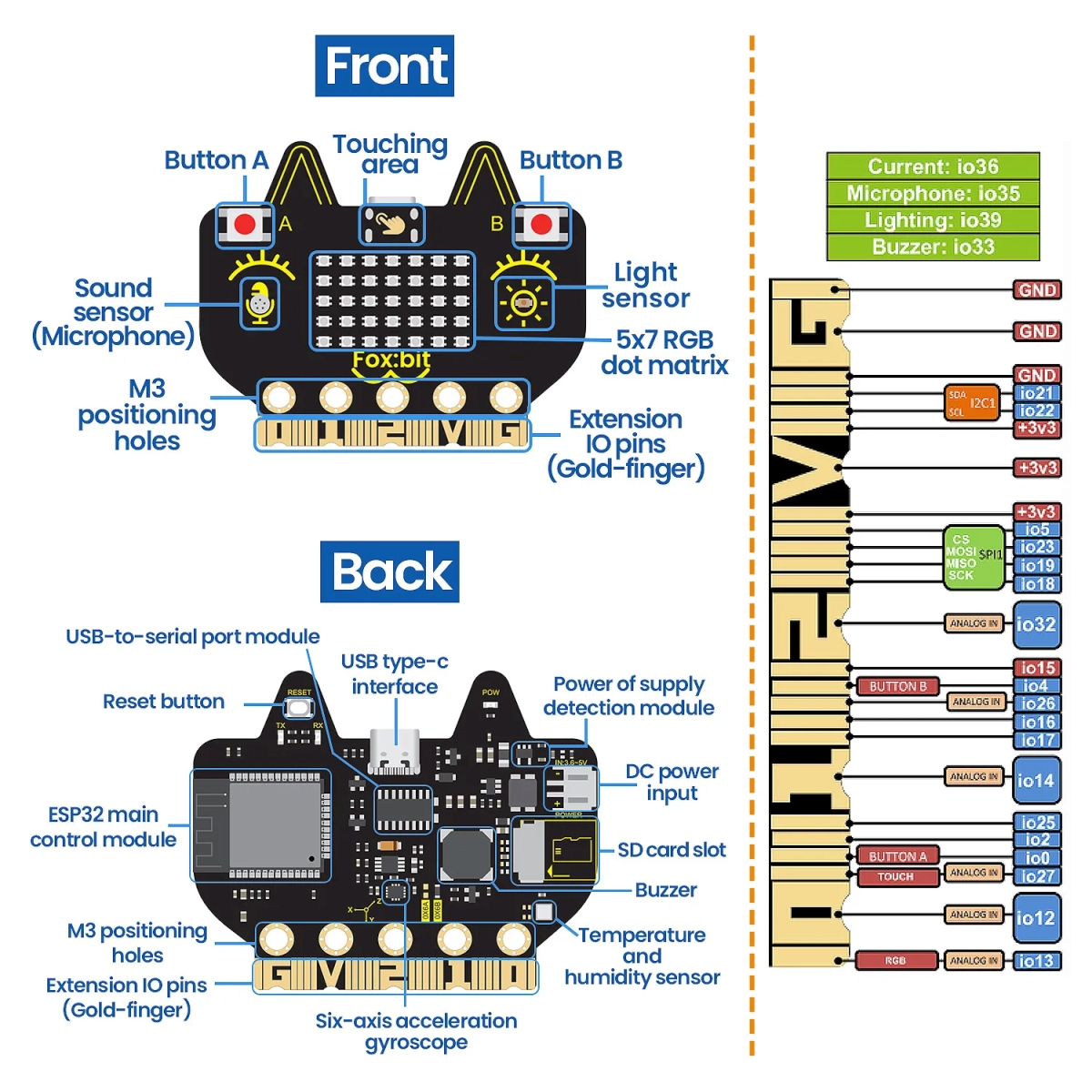

• Beépített kijelzés: WS2812 RGB LED mátrix
• Beépített szenzor: AHT20 hőmérséklet- és páratartalom-érzékelő
• Beépített szenzor: QMI8658C IMU
• Adattárolás: microSD foglalat
• Hangjelzés: beépített buzzer
• Szenzorbusz: I2C
• microSD kommunikáció: SPI
• Tipikus felhasználás: STEM oktatás, ESP32 tanulás, IoT prototípus, adatnaplózás, beépített szenzoros projektek
• Megjegyzés tápellátáshoz: minden LED aktív állapotánál a gyártói anyag kb. 1 A csúcsáramot említ

Csomag

• 1× Keyestudio FoxBit ESP32 fejlesztőkártya
• 1x USB C kábel
