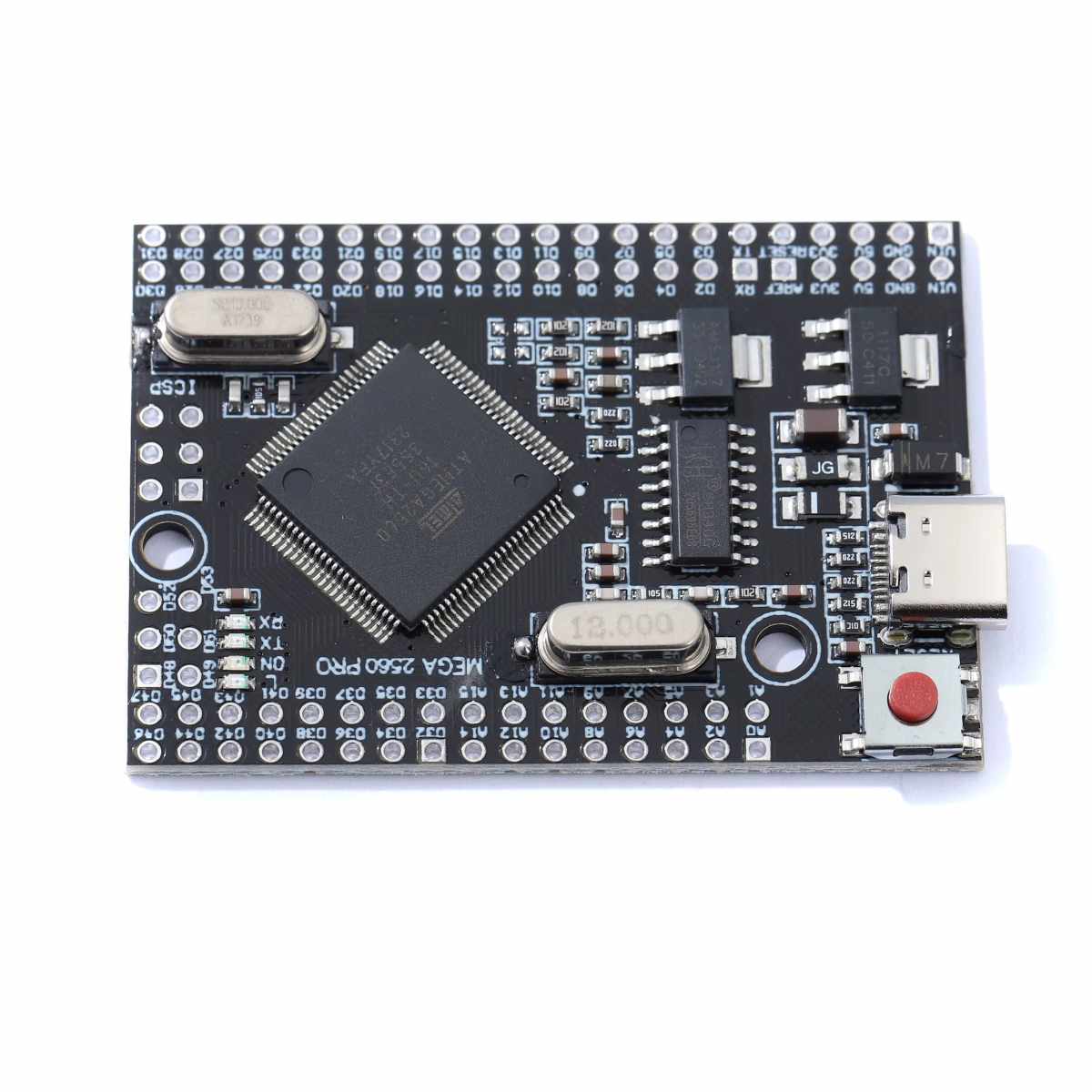

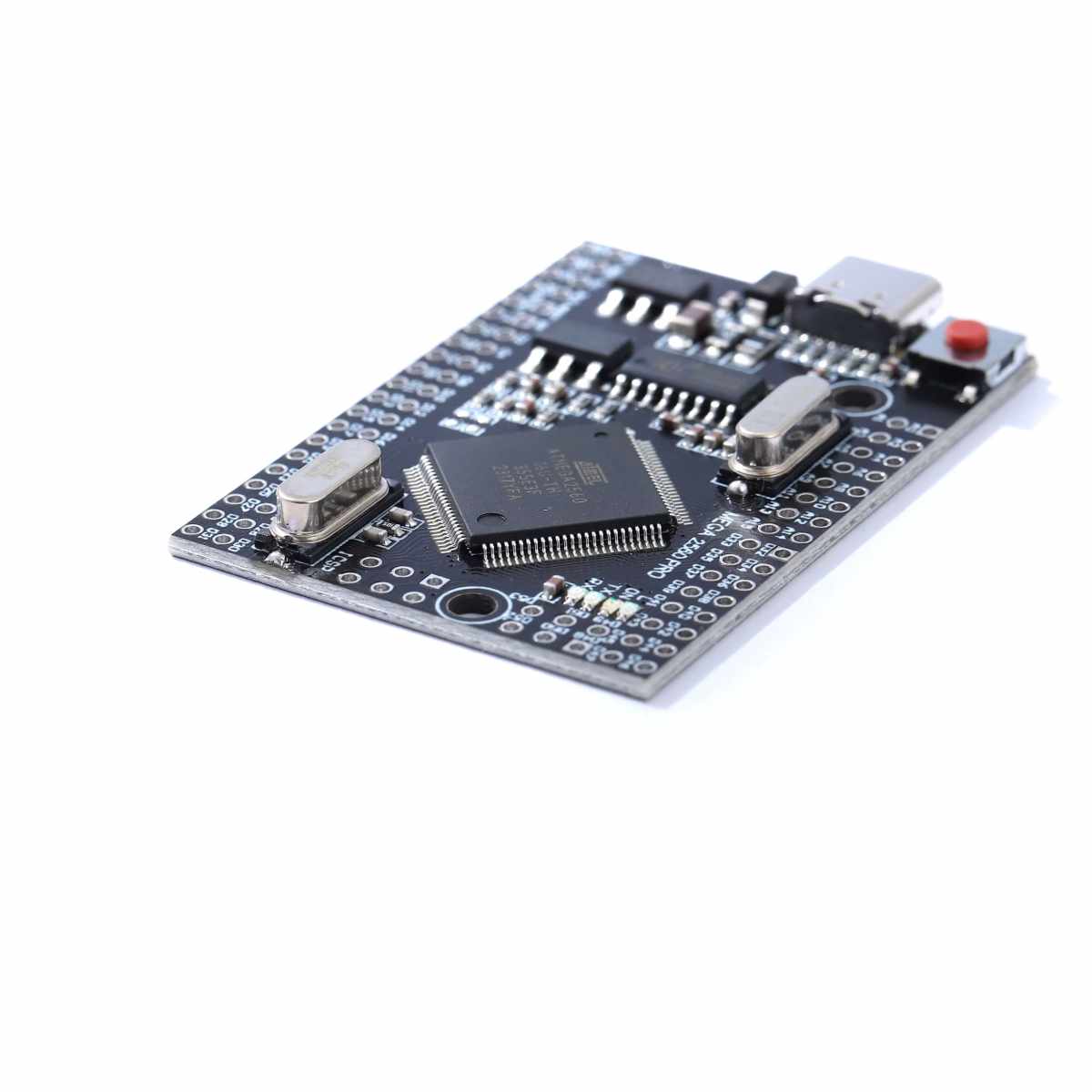

Egy vezérlés hamar kinövi a kisebb mikrokontrolleres paneleket, amikor egyszerre kerül bele több érzékelő, kijelző, relé, motorvezérlő és soros kommunikáció. A Arduino Mega2560 Mini – ATmega2560, USB-C ezekhez a sűrűbben bekötött rendszerekhez ad nagy I/O-kapacitású AVR vezérlőt, a hagyományos Mega 2560 panelnél jóval kisebb helyen.
A központi ATmega2560 16 MHz-en működik, 256 kB Flash programmemóriával, 8 kB SRAM-mal és 4 kB EEPROM-mal. Ez főként akkor számít, amikor a program már több könyvtárból, kezelőfelületből, kommunikációból és összetettebb vezérlési logikából épül fel. A Mega2560 platform több hardveres soros csatornája olyan projektekben is kényelmes, ahol például egy GPS, egy soros kijelző és egy másik vezérlő egyszerre kommunikál.
A panelen CH340 alapú USB-UART illesztő dolgozik, a számítógépes kapcsolat pedig USB-C csatlakozón érhető el. A fejlesztés Arduino IDE környezetben végezhető, így a Mega2560 programozási környezetét és az AVR-hez készült Arduino könyvtárakat lehet használni.
A Arduino Mega2560 Mini – ATmega2560, USB-C 5 V logikai szintű vezérlő. Ezt a hozzákapcsolt perifériák kiválasztásakor komolyan kell venni: az 5 V-os modulok természetesen illenek ehhez a környezethez, a kizárólag 3,3 V-os bemeneteknél pedig megfelelő jelszint-illesztést kell kialakítani.
Amikor sok vezeték fut össze egy vezérlőn
Egy egyszerű hőmérő vagy LED-vezérlés kevés kivezetéssel is elboldogul. Egy automatika viszont gyorsan más képet mutat. Jönnek a nyomógombok, végálláskapcsolók, relék, enkóderek, kijelzők, analóg érzékelők és kommunikációs modulok, és egyszer csak már a csatlakozási lehetőségek határozzák meg az egész rendszer felépítését.
A Arduino Mega2560 Mini – ATmega2560, USB-C ebben a helyzetben ad mozgásteret. Az ATmega2560 platform 54 digitális I/O-val, 16 analóg bemenettel, több PWM kimenettel és négy hardveres UART-tal dolgozik. I2C és SPI perifériák is illeszthetők hozzá, így különféle kommunikációs módok férnek meg ugyanazon a vezérlőn.
A nagyobb memória ugyanilyen fontos. A 256 kB Flash sok programkódnak ad helyet, a 8 kB SRAM pedig több futás közbeni adat, puffer és összetettebb könyvtár használatát engedi, mint az AVR család kisebb Arduino vezérlőinél. Ettől még érdemes takarékosan bánni a RAM-mal, különösen nagy kijelzőpufferek és hosszabb adatkeretek használatakor.
Így épül be a vezérlésbe
Programfeltöltéskor az USB-C csatlakozón keresztül érkező USB kapcsolatot a CH340 alakítja át az ATmega2560 számára használható soros kapcsolattá. A számítógép ezért soros portként látja a panelt. Ha a port nem jelenik meg, a CH340/CH341 illesztőprogram megléte az első ellenőrzési pontok egyike.
Az Arduino IDE-ben a Mega2560 környezet használható. A program innen kerül a mikrokontroller Flash memóriájába, futás közben pedig az SRAM tárolja a változó adatokat és puffereket. Az EEPROM külön, nem felejtő területet ad olyan kisebb beállításoknak, amelyeknek tápfeszültség-kimaradás után is meg kell maradniuk.
A panel 5 V-os logikával dolgozik. Egy 3,3 V-os rádiómodul, szenzor vagy más periféria bekötésénél ezért mindig az adott eszköz bemenetének és kimenetének megengedett jelszintje dönti el, kell-e szintillesztő. A kommunikációs protokoll egyezése önmagában még nem garantálja az elektromos illeszthetőséget.
Hol jön jól igazán?
- Több érzékelős adatgyűjtőben, ahol sok digitális és analóg jel fut be ugyanabba a vezérlőbe.
- Robotikai vezérlésben, amikor motorvezérlők, enkóderek, végálláskapcsolók és kezelőszervek dolgoznak együtt.
- Automatizálási központban, ahol több relé, nyomógomb, kijelző és soros periféria kerül egy rendszerbe.
- CNC vagy egyedi gépvezérlés fejlesztésénél, ahol sok irány- és állapotjel kezelésére van szükség.
- Több soros eszközt használó projektben, például GPS, HMI kijelző és kommunikációs modul együttes használatakor.
- Nagyobb LED- és kijelzővezérlő építésnél, ahol több kimenet és nagyobb programmemória kell.
- Oktatási vagy laborfeladatban, ahol egyetlen AVR vezérlőn szeretnéd megmutatni az UART, SPI, I2C, ADC és PWM használatát.
- Saját NYÁK-ba vagy dobozba épített vezérlésben, ahol a klasszikus Mega 2560 panel fizikai mérete már sok helyet foglalna.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Megjelent a CH340 soros port a számítógépen? | A programfeltöltéshez és a soros monitor használatához működő USB-UART kapcsolat szükséges. |
| Arduino Mega2560 környezetet választottál a fejlesztőprogramban? | A megfelelő processzor- és memória-beállítások így kerülnek használatba. |
| 5 V-os vagy 3,3 V-os perifériát kötsz a GPIO-ra? | A hibás jelszint túlterhelheti vagy károsíthatja az alacsonyabb feszültségű eszközt. |
| Nagyobb terhelést közvetlenül GPIO-ról hajtanál? | Motorhoz, reléhez, nagy teljesítményű LED-hez vagy más terheléshez külön meghajtófokozat szükséges. |
| Klasszikus Arduino Mega shieldet használnál? | A Mini panel fizikai csatlakozókiosztása eltér a hagyományos Mega shield-formátumtól. |
| Több UART eszköz kerül a rendszerbe? | A hardveres soros csatornák tudatos kiosztása egyszerűbb programot és kevesebb ütközést eredményez. |
| Külső tápellátást tervezel? | A konkrét T84437 panel biztos VIN tartománya jelenleg !!!, ezért ezt az adatot beépítés előtt termékspecifikusan kell rögzíteni. |
Ezt nézd meg, mielőtt döntesz
A Arduino Mega2560 Mini – ATmega2560, USB-C legnagyobb erőssége nem egyetlen kiugró számadat, hanem az erőforrások együttese. Sok I/O, 256 kB programmemória, több hardveres soros interfész és a megszokott Arduino AVR környezet kerül egy körülbelül 38×55 mm-es panelre.
A fizikai kialakítás ugyanakkor más, mint a klasszikus Mega 2560 R3-é. A hagyományos Mega shieldet nem lehet automatikusan közvetlenül ráilleszteni. Ha a projekt meglévő shieldre épül, a csatlakozókiosztást és a mechanikai illesztést külön kell megtervezni.
A panel USB-C csatlakozós változat. Ez vásárláskor is azonosítási pont, mert Mega2560 Pro és Pro Embed néven Micro USB-s panelek is forgalomban vannak.
A logikai szint 5 V. Egy újabb, 3,3 V-os szenzor vagy rádiós modul esetén mindig annak elektromos bemeneti határértéke alapján kell eldönteni az illesztést. UART, SPI vagy I2C kapcsolatnál a megfelelő protokoll mellett a jelszintnek is egyeznie kell.
Ahol már más megoldás illik jobban
- Beépített Wi-Fi vagy Bluetooth kapcsolatot igénylő vezérléshez egy megfelelő ESP32 alapú panel kevesebb külső modullal oldhatja meg a feladatot.
- Nagy számítási teljesítményt vagy 32 bites feldolgozást igénylő alkalmazásnál STM32, RP2040/RP2350 vagy más 32 bites platform ad több számítási tartalékot.
- Nagyon kis méretű, kevés perifériás készülékben egy Nano vagy más kisebb vezérlő kevesebb panelterületet foglal.
- Klasszikus Mega shield közvetlen felhelyezéséhez a hagyományos Mega 2560 R3 mechanikai kialakítása kézenfekvőbb.
- Nagy áramú motorokat, reléket, szolenoidokat vagy teljesítmény-LED-eket külön teljesítményfokozaton keresztül kell meghajtani.
Egy részlet, amin sok múlhat
A Mega2560 egyik igazán használható adottsága a több hardveres UART. Ha a rendszerben több soros periféria dolgozik, már a kapcsolási rajz készítésekor érdemes kiosztani, melyik eszköz melyik UART-ot kapja. Így elkerülhető, hogy a programfeltöltéshez és hibakereséshez használt soros kapcsolat később egy másik perifériával ütközzön.
Ugyanez igaz a RAM-ra is. A 8 kB SRAM egy AVR rendszerben tágasabb mozgásteret ad, de egy grafikus kijelző képpuffere, több kommunikációs puffer és nagyobb adattömbök együtt már ezt is gyorsan fogyasztják. Nagyobb programnál a Flash mérete mellett az SRAM-használatot is érdemes figyelni.

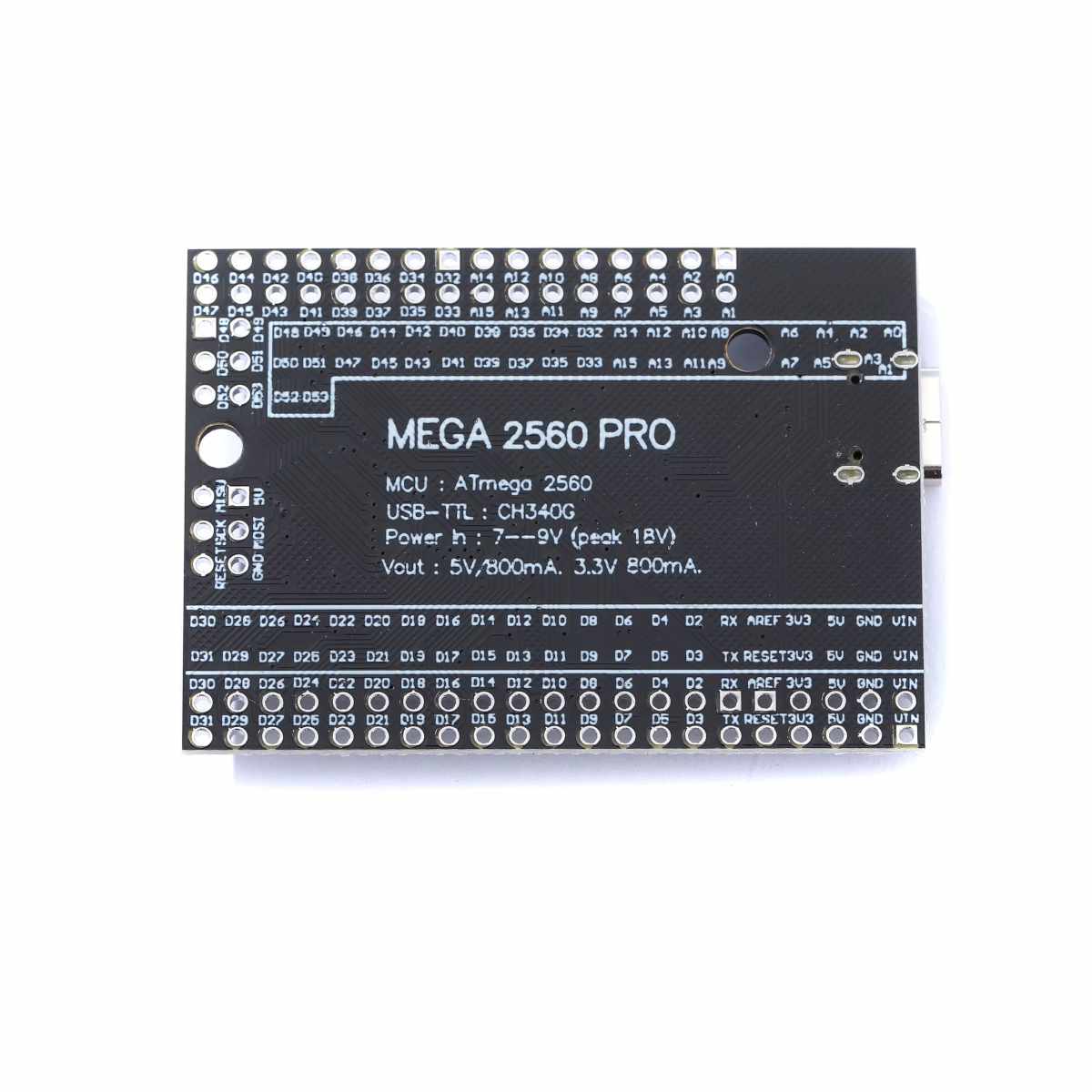

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Mikrokontroller: | ATmega2560 |
| Architektúra: | 8 bites AVR |
| Órajel: | 16 MHz |
| Flash programmemória: | 256 kB |
| SRAM: | 8 kB |
| EEPROM: | 4 kB |
| Digitális I/O: | 54 a Mega2560 programozási modellben |
| Analóg bemenet: | 16 |
| PWM kimenet: | 15 a Mega2560 programozási modellben |
| Hardveres UART: | 4 |
| Kommunikáció: | UART, SPI, I2C |
| Logikai szint: | 5 V |
| Panel tápfeszültsége: | 5 V |
| Külső VIN tartomány: | !!! |
| USB-UART illesztő: | CH340 család |
| USB csatlakozó: | USB-C |
| Programozási környezet: | Arduino IDE kompatibilis |
| Panelméret: | kb. 38×55 mm |
| Klasszikus Mega shield mechanikai kompatibilitás: | közvetlenül nem azonos kialakítás |
| Beépített Wi-Fi: | nincs |
| Beépített Bluetooth: | nincs |
Dokumentáció
Csomag

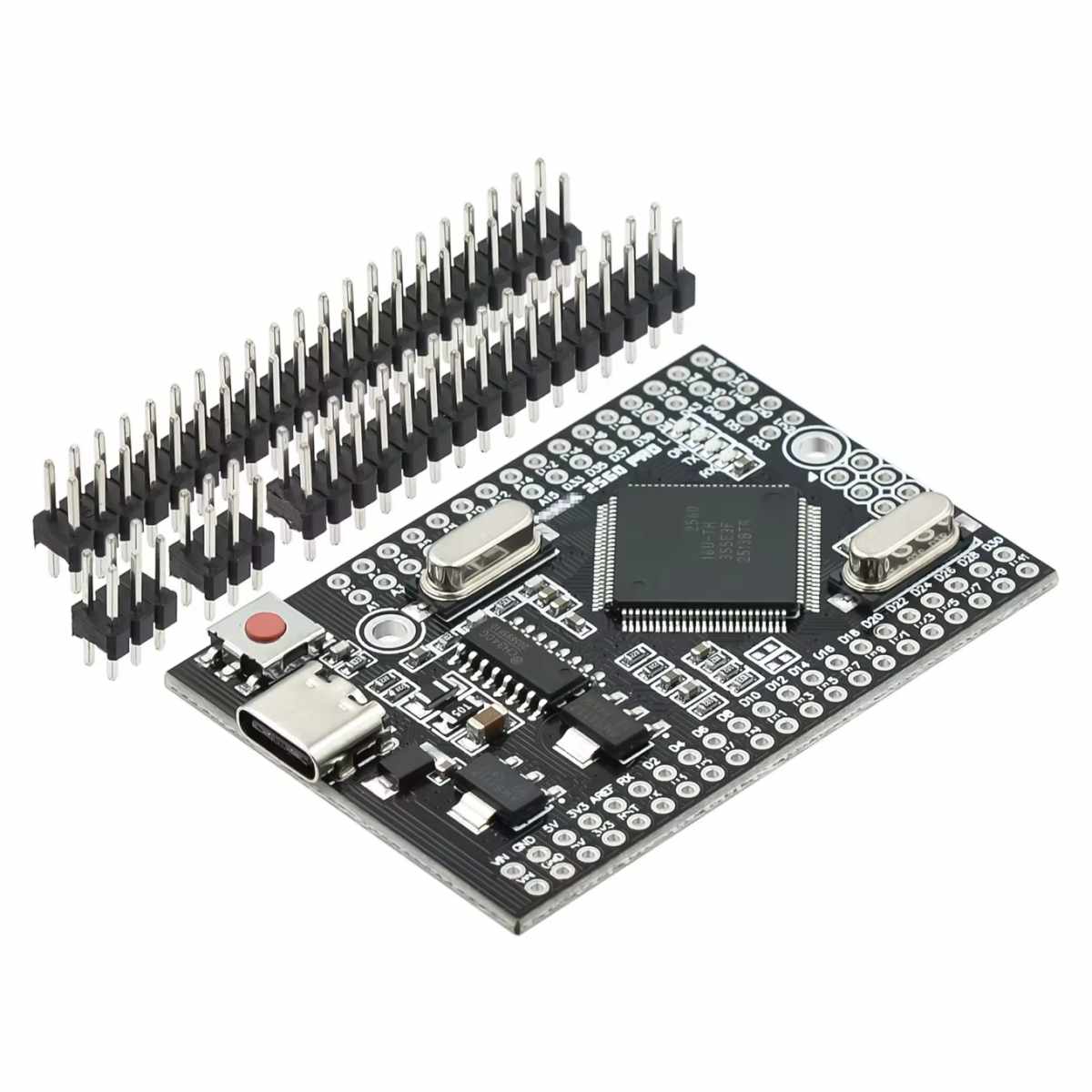

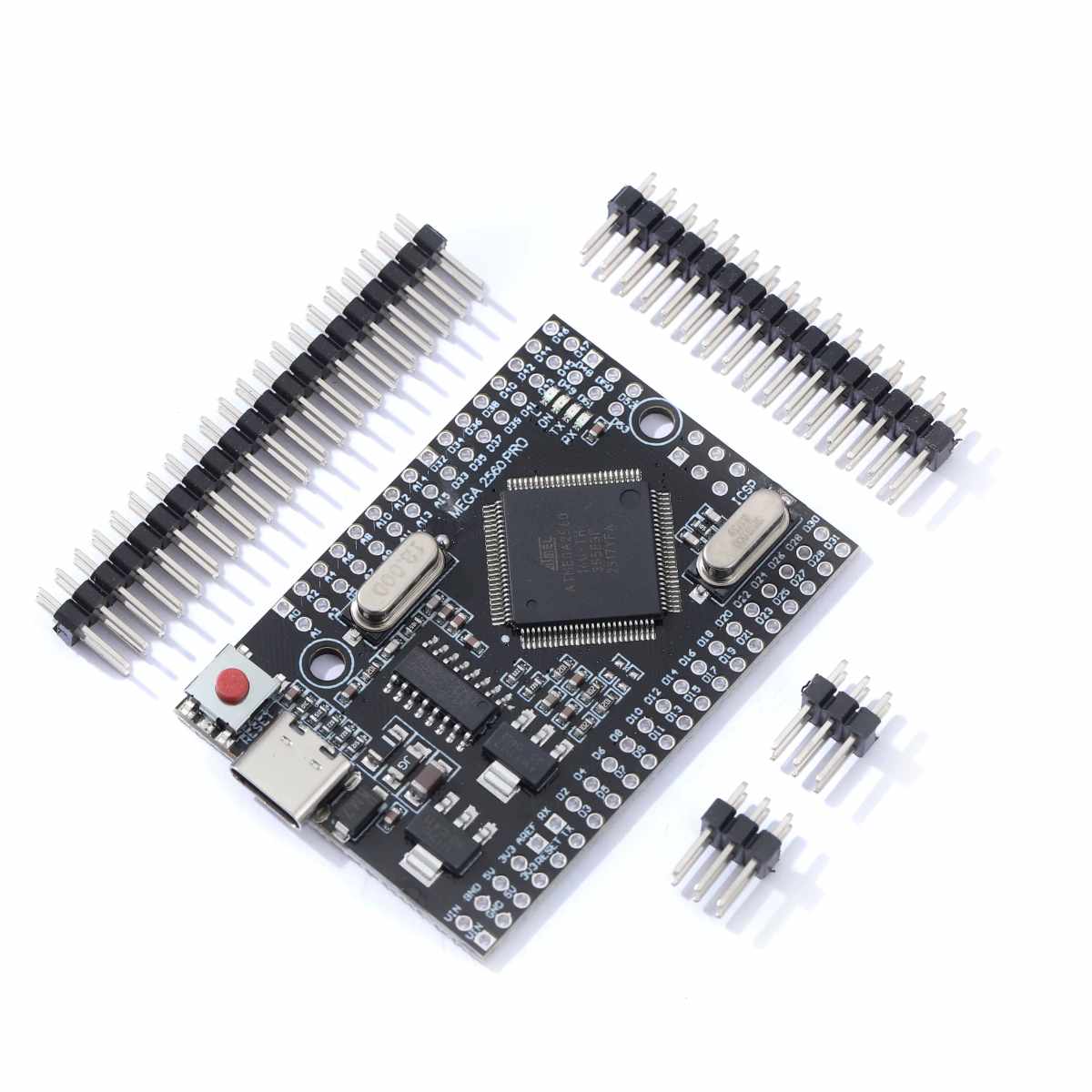

- 1 db Arduino Mega2560 Mini – ATmega2560, USB-C alappanel
