Ismerős forma, modern architektúra: Arduino Nano R4 (32 bites ARM erő – klasszikus méretben)

author

A Nano R4 a TavIR Webshopban!
A Nano R4 ideális választás azoknak, akik már ismerik az Arduino világát, és szeretnének továbblépni a következő szintre.

Az Arduino Nano Classic az oktatásban és hobbi elektronikai fejlesztésekben is jól bevált platform volt, különösen ott, ahol a kis méret és az alacsony fogyasztás az elsődleges szempont. A két-tüskesoros elrendezés, valamint a kompakt (kb. 45×18 mm-es) NYÁK lehetővé tette a gyors prototípus-építést breadboardon vagy csupalyikas panele. Ezt a formátumot örökölte meg a Nano R4 is, amely fizikai kialakításában továbbra is a klasszikus Nano-kompatibilitást célozza, miközben jelentős előrelépést kínál mikrovezérlő-architektúrában és interfészekben.

A Mini-USB-t leváltó USB-C csatlakozó nemcsak korszerűbb, hanem kényelmesebb és megbízhatóbb is: szimmetrikus kialakítása miatt nem kell figyelni a dugó irányára, és támogatja a gyorsabb kommunikációt. A 5V-os működési feszültség megmaradt, így a régebbi, 5V-os logikai szintű perifériák és szenzorok továbbra is kompatibilisek maradnak a rendszerrel. Ez különösen előnyös vegyes rendszerekben, ahol egyszerre van jelen új és régi hardver.

A Nano R4 tehát formailag hű maradt elődjéhez, de technológiai szempontból egy új korszakot nyit meg a Nano-széria életében.

A Nano Classic technológiai korlátai – szakmai szemmel

Az Arduino Nano Classic, bár a maga idejében megbízható és népszerű platform volt, napjainkra több területen is szűk keresztmetszetet jelent a fejlettebb alkalmazások számára. A 16 MHz-es órajelű ATmega328P 8 bites mikrovezérlője már nem tud lépést tartani a mai igényekkel, különösen a nagy adatátviteli sebességet, valós idejű feldolgozást vagy több párhuzamos periféria kezelését kívánó projektek esetén.

A korlátozott, 2 kB-nyi SRAM például gyorsan megtelik, ha több szenzort, kijelzőt, vagy adatgyűjtő funkciót kell kezelni egy időben. Az ADC modul 10 bites felbontása pedig sok esetben nem elég pontos precíz analóg mérésekhez. Továbbá, a lebegőpontos műveletek (float típusú számítások) – bár lehetségesek – nem hardveres úton történnek, hanem szoftveres emulációval, amely komolyan visszafogja a számítási sebességet.

→Arduino Nano R4 technikai áttekintés: mit hoz az új korszak a Nano formátumban? [TavIR]

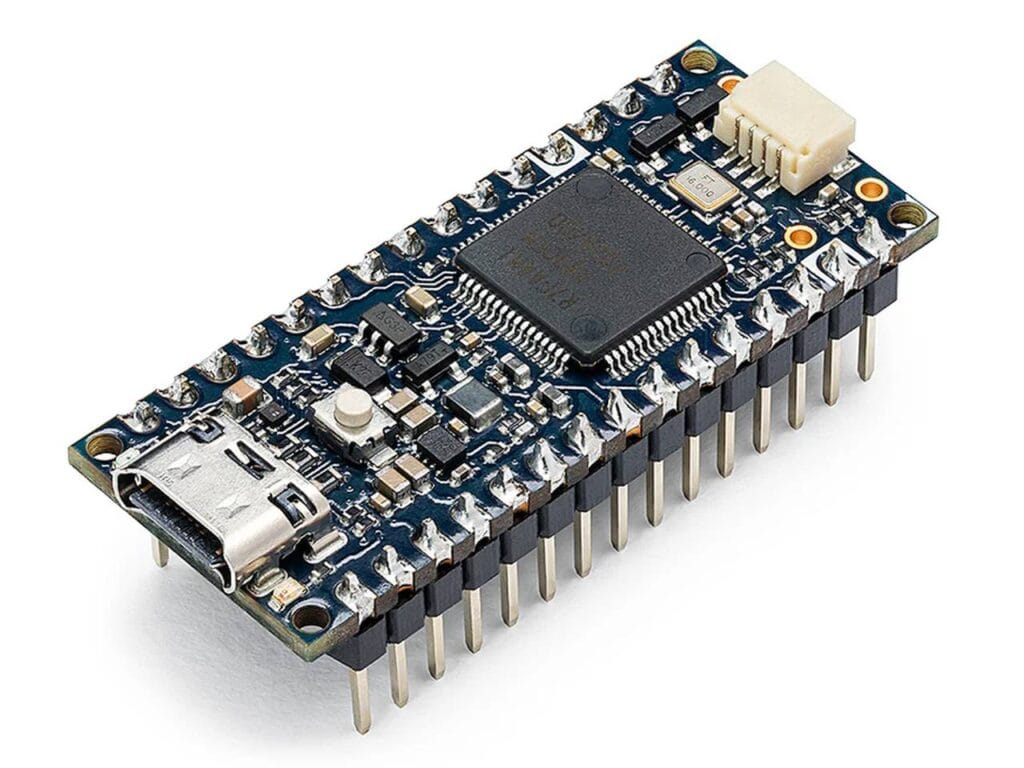

Gyors fejlesztéshez tervezve – Arduino Nano R4 beforrasztott tüskesorral
Arduino Nano R4 mikrokontroller – előre beforrasztott lábakkal, Qwiic csatlakozással

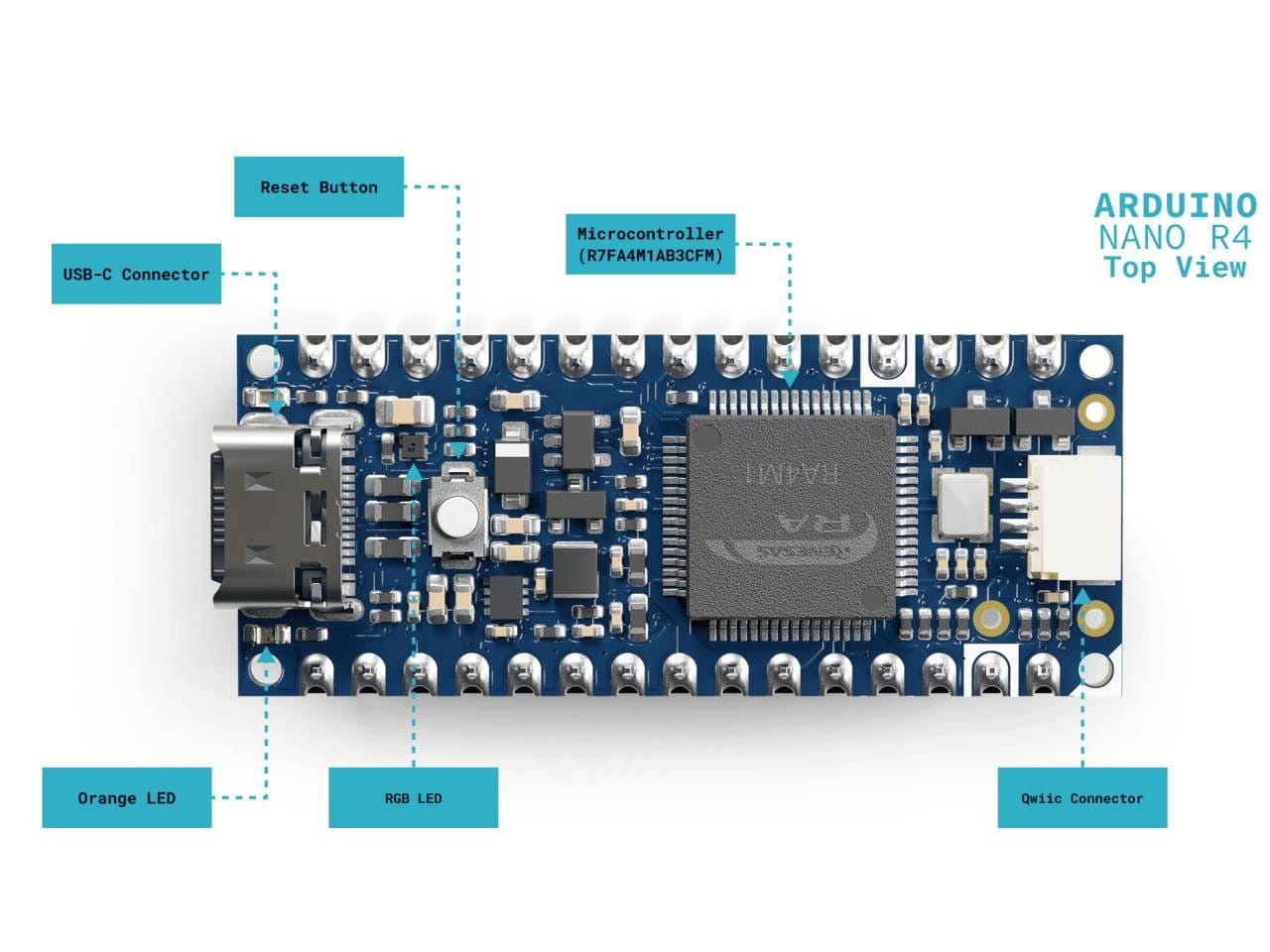

Mit kínál a Nano R4 modern mikrokontroller architektúrája?

A Nano R4 lelke a Renesas RA4M1 mikrovezérlő, amely egy 32 bites ARM Cortex-M4F architektúrára épülő chip, beépített lebegőpontos egységgel (FPU). Az órajele 48 MHz, így háromszoros számítási sebességet biztosít a Nano Classic-hoz képest. A jelentős, 256 kB-os Flash memória, valamint a 32 kB-nyi SRAM lényegesen nagyobb programkomplexitást és adatmennyiséget tesz lehetővé. A 8 kB EEPROM pedig tartós adattárolásra ad lehetőséget nem felejtő módon.

További integrált funkciók:

  • 14 bites ADC – finomabb analóg bemeneti felbontás, ipari szintű érzékelőkhöz
  • 12 bites DAC – valódi analóg kimenet PWM helyett, szabályozáshoz, hangkimenethez
  • RTC (valós idejű óra) – időbélyegzés, eseménylogolás, időalapú vezérléshez
  • CAN busz támogatás – autóipari és ipari hálózatokhoz való illeszkedés
  • USB HID mód – egér/billentyűzet emuláció, ember-gép interfészekhez
  • Beépített műveleti erősítő (OpAmp) – analóg jelerősítés vagy kondicionálás
  • Qwiic-kompatibilis I2C interfész – 3.3V-os szenzorok egyszerű csatlakoztatásához

Rendszerszintű előnyök: miért jelent ez ugrást?

  1. Feldolgozási teljesítmény – Az ARM Cortex-M4 architektúra FPU-val lehetővé teszi az összetett numerikus számításokat, akár valós idejű jelfeldolgozásban is.
  2. Memóriaerőforrások – A megnövelt Flash és SRAM révén összetettebb algoritmusok és több adat egyidejű tárolása és feldolgozása válik lehetővé.
  3. Fejlettebb perifériák – Az integrált ADC/DAC, RTC és CAN révén csökken a külső IC-k szükségessége.
  4. Modern interfészek – USB-C, HID, 3.3V I2C, valamint SMD-be forrasztható castellated kialakítás ipari szintű integrációt tesz lehetővé.
Arduino Nano R4 mikrokontrollerpanel előre beforrasztott tüskesorral és Qwiic csatlakozóval.
Gyors fejlesztéshez tervezve – Arduino Nano R4 beforrasztott tüskesorral

Összehasonlító táblázat: Nano Classic vs. Nano R4 (RA4M1)

TulajdonságNano ClassicNano R4 (RA4M1)
ProcesszorATmega328P (8 bit)ARM Cortex-M4 (32 bit)
Órajel16 MHz48 MHz
Programtárhely (Flash)32 kB256 kB
RAM2 kB32 kB
EEPROM1 kB8 kB
ADC10 bit14 bit
DACnincsvan (12 bit)
Óra (RTC)nincsvan
USB csatlakozóMini-USBUSB-C
HID támogatásnincsvan
CAN busznincsvan
I2C csatlakozás1 db (5V)2 db (5V + 3.3V Qwiic)
Méretkb. 45×18 mmkb. 43×17 mm

Kompakt alternatíva az UNO R4 Minima teljesítményével

A Nano R4 gyakorlatilag ugyanazt a mikrovezérlő‑alapú architektúrát használja, mint az Arduino UNO R4 Minima: a Renesas RA4M1 lapka egy 32 bites ARM Cortex‑M4F maggal rendelkezik, lebegőpontos egységgel (FPU), 48 MHz-es órajellel, valamint bőséges memóriakiosztással (256 kB Flash, 32 kB SRAM, 8 kB EEPROM). Azonos perifériakészlettel dolgozhatunk: fejlett ADC, DAC, beépített RTC, CAN, USB HID, OpAmp és dual I²C.

A különbség a fizikai méret és beépíthetőség terén jelentkezik. Míg az UNO R4 Minima a klasszikus UNO formátumot követi (shield‑kompatibilis, nagyobb méretű NYÁK), addig a Nano R4 a hagyományos Nano méretet (43×17 mm) hozza, ami jóval kompaktabb. Ez a kis méret előnyt jelent beágyazott rendszerekben, moduláris építésű eszközöknél vagy bármely alkalmazásnál, ahol korlátozott hely áll rendelkezésre. A félfuratos („castellated”) lábkialakítás lehetővé teszi a közvetlen NYÁK‑szintű integrációt, amely előnyös lehet ipari vagy OEM‑es beágyazott rendszerekben.

A Nano R4 tehát nem egyszerűen egy kisebb UNO R4 Minima – hanem annak célzottan helytakarékos, ugyanakkor teljes értékű megfelelője, azok számára, akik a teljesítményt és a modern ARM-alapú architektúrát kompromisszummentes integrálhatósággal kívánják ötvözni.

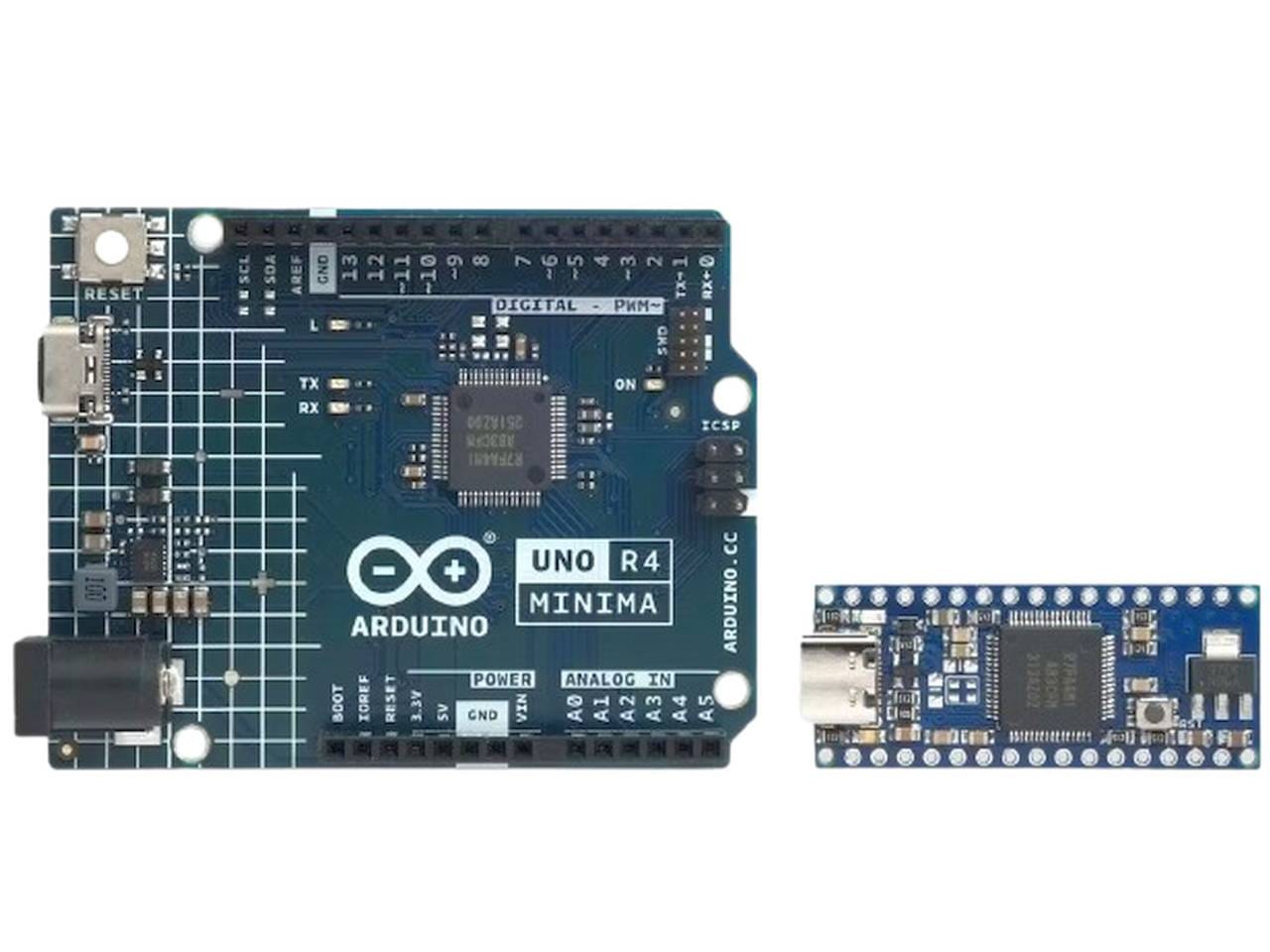

Arduino Nano R4 mikrokontroller‑panel Qwiic‑csatlakozóval és UNO R4 mérethasonlítással
Arduino Nano R4 – fejlett 32-bites mikrokontrollerlap saját fejlesztésekhez

Vezeték nélküli kapcsolat hiánya – tudatos választás

A Nano R4 nem rendelkezik beépített WiFi vagy Bluetooth modullal, és ez nem hibaként, hanem tudatos rendszertervezési döntésként értelmezendő. A legtöbb ipari és mérnöki alkalmazásban a stabil, kiszámítható, valós idejű viselkedés sokkal fontosabb, mint a vezeték nélküli szabadság. A kábelalapú kapcsolatok (pl. USB, UART, CAN) előnyei – mint a kis késleltetés, interferenciamentesség, valamint energiahatékonyság – ilyen környezetben messze felülmúlják a WiFi‑alapú megoldásokat.

Ugyanakkor, ha a projekt jellege mégis megköveteli a vezeték nélküli kommunikációt, bármikor integrálható különálló ESP32, nRF52 vagy más WiFi/Bluetooth modul I²C, UART vagy SPI interfészen keresztül. Így a Nano R4-ről sem kell lemondani, ha a beépített rádiós interfész hiánya probléma lenne – csupán modulárisan bővíteni kell.

Ha viszont eleve kulcskövetelmény a beépített WiFi vagy Bluetooth (pl. okoseszközök, mobilalkalmazással való közvetlen kapcsolat), akkor az Arduino UNO R4 WiFi lehet célravezetőbb. A Nano R4 azonban tudatos választás azoknak, akik a mikrokontrolleres rendszerekben elsődlegesen a determinisztikus működésre, a kis méretre és a fejlett perifériákra helyezik a hangsúlyt.

Összegzés – miért éri meg a Nano R4?

A Nano R4 nem csupán egy újabb Arduino-variáns – sokkal inkább az a logikus, technológiailag indokolt előrelépés, amelyre a klasszikus Nano platform felhasználóinak régóta szüksége volt. A Renesas ARM Cortex-M4F alapú architektúrája, a jelentősen megnövelt memória- és perifériakészlet, valamint a modern interfészek révén a Nano R4 egy olyan eszköz, amely képes áthidalni a hobbiszintű és félipari alkalmazások közötti szakadékot. Mindezt úgy, hogy közben megmarad a jól ismert Nano-formátum és az Arduino ökoszisztéma könnyen használható fejlesztői környezete.

Akár diák vagy, aki már kinőtte az ATmega328P korlátait, akár fejlesztő, aki kompakt, mégis modern mikrokontrolleres megoldást keres, a Nano R4 racionális és előremutató választás.

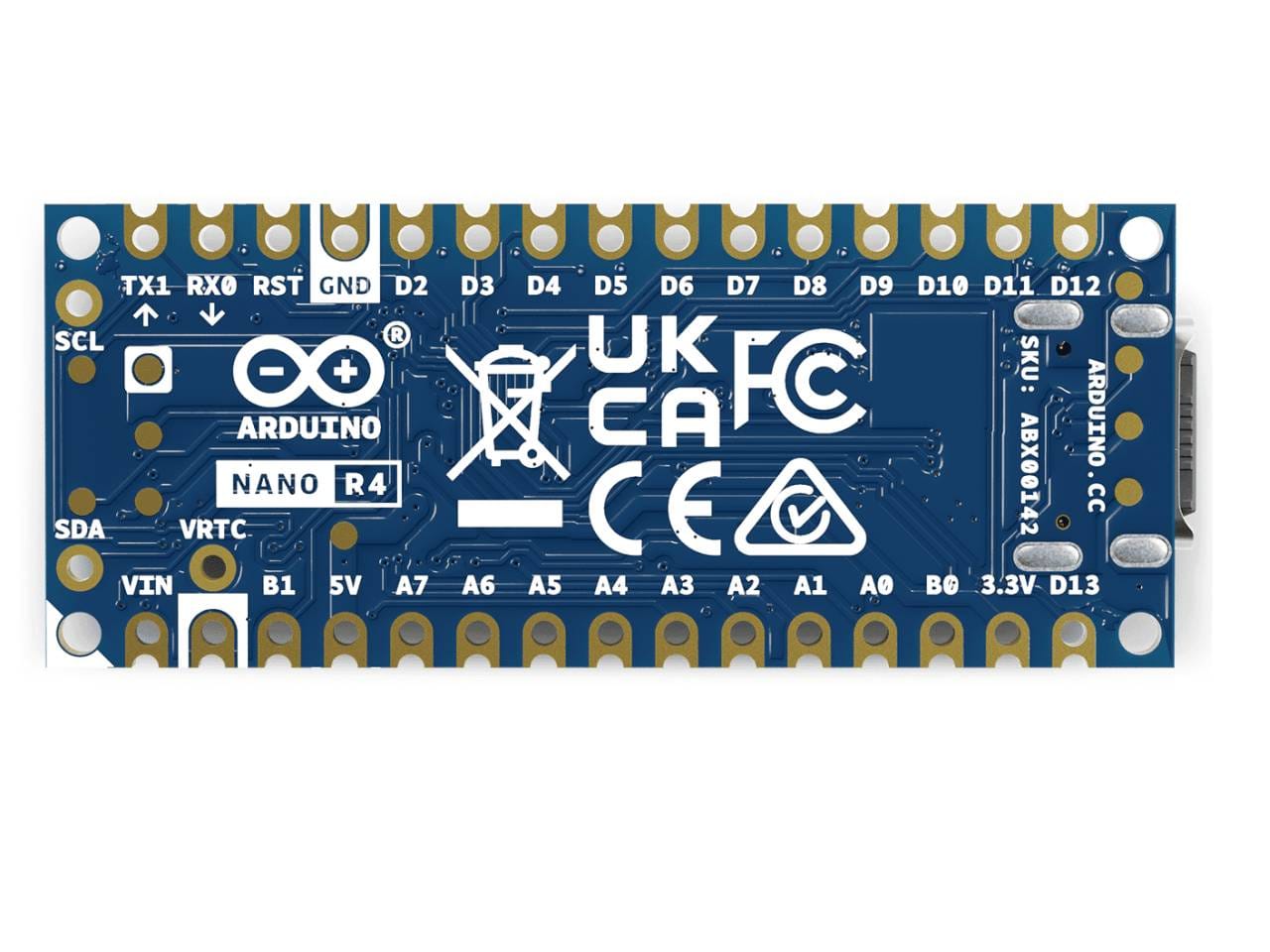

Kicsi méret, profi csatlakoztathatóság – Arduino Nano R4 (láb nélküli kialakítás)
Arduino Nano R4 mikrokontroller‑panel Qwiic‑csatlakozóval

Gyakori kérdésen a Nano R4 esetén

Kérdés: Mi az Arduino Nano R4, és miben különbözik az Arduino Nano Classic‑tól?
Válasz: Az Arduino Nano R4 egy modern, ARM Cortex‑M4F architektúrára épülő mikrokontroller (Renesas RA4M1), amelyhez beépített FPU, 48 MHz‑es órajel, 256 kB Flash, 32 kB SRAM, 8 kB EEPROM, 14 bites ADC, 12 bites DAC, RTC, CAN busz, USB‑C, HID támogatás, OpAmp és Qwiic‑kompatibilis I²C csatlakozás tartozik – mindezt Nano‑méretben és kompakt castellated kialakítással.

Kérdés: Miért érdemes váltani a Nano Classic‑ról Nano R4‑re?
Válasz: A Nano R4 jelentős előnyt kínál: sokkal nagyobb memória és sebesség, hardveres lebegőpontos támogatás, finomabb ADC/DAC, beépített RTC és CAN busz – így bonyolultabb, real‑time és ipari alkalmazásokhoz is kiválóan alkalmas, ráadásul megőrzi a megszokott Nano‑formátumot és kompatibilitást.

Kérdés: Milyen interfészek és perifériák érhetők el a Nano R4‑en?
Válasz: A Nano R4 gazdag integrált eszközökkel rendelkezik: USB‑C csatlakozó, 14 bites ADC, 12 bites DAC, valós idejű óra (RTC), CAN busz, USB HID mód támogatás (pl. egér, billentyűzet), beépített OpAmp analóg kondicionáláshoz, valamint dual I²C (5 V és 3.3 V Qwiic) – mindez modulárisan fejlett tervezést tesz lehetővé.

Kérdés: Hogyan illeszthető be a Nano R4 ipari vagy beágyazott rendszerekbe?
Válasz: Az Arduino Nano R4 kisméretű (kb. 43×17 mm), castellated (féligfuratos) kialakítása ideális beágyazáshoz és moduláris rendszerekhez, ahol helytakarékosság, mechanikai stabilitás és modern I/O‑k szükségesek – így ipari alkalmazásokban is könnyen beilleszthető.

Kérdés: Miért nincs beépített vezeték nélküli modul Nano R4‑en, és mit tehetek, ha mégis szükségem van Wi‑Fi‑re vagy Bluetooth‑ra?
Válasz: A Nano R4‑ben szándékosan nem található Wi‑Fi vagy Bluetooth, mert ipari és real‑time rendszerekben a determinisztikus, interferencia‑mentes és alacsony késleltetésű vezetékes kapcsolatok (USB, CAN) előnyösebbek. Amennyiben mégis szükség van vezeték nélküli kommunikációra, külső modul (pl. ESP32, nRF52) könnyen csatlakoztatható I²C, UART vagy SPI interfészen keresztül.

Kérdés: Hol találok részletes műszaki leírást, dokumentációt vagy kiegészítő termékeket a Nano R4‑hez?
Válasz: A Nano R4 műszaki dokumentációja, termékismertetője elérhető a www.tavir.hu weboldalon, ahol további fejlesztői útmutatók és támogatás található. Ha pedig kiegészítőket keresel – például Nano breakout board‑ot, Qwiic szenzormodulokat vagy USB‑C kábelt – nézd meg a shop.tavir.hu kínálatában szereplő megfelelő termékoldalakat.



Nézd meg ezeket a TavIR WebShop kínálatában – már elérhető a teljes eredeti Arduino Nano R4 család az UNO R4 Minima és a WiFi mellett!!
