Leírás
A PT100 hőmérő szenzor azoknak való, akik nem szeretnek találgatni. Ha egy rendszerben tényleg fontos, hogy a hőmérsékletet stabilan, megbízhatóan és újra meg újra ugyanazzal a pontossággal tudd mérni, akkor ez egy jó kiindulópont lehet.
Ez a szenzor főleg ipari, labor- és műszaki környezetben érzi jól magát. Olyan helyeken, ahol a biztos mérés többet számít, mint az, hogy valamit egy mozdulattal rádugj egy vezérlőre.
A nevében szereplő “100” azt jelenti, hogy az érzékelő ellenállása 0 °C-on 100 ohm. Neked ezt nem kell fejben számolgatnod – a lényeg inkább az, hogy ebből a változásból pontosan meg lehet mondani, mennyi a hőmérséklet.
A -200…420 °C-os tartomány miatt ez a kivitel meglepően sok helyzetben használható. Jó választás lehet akkor is, ha nagyon alacsony hőmérsékleteket mérnél, és akkor is, ha melegebb ipari vagy technológiai környezetben kell megbízható adat.
Működés belülről…
A PT100 működése mögött nincs varázslat: a benne lévő platina a hőmérséklet változására másként “viselkedik”, és ebből a változásból lehet kiszámolni a pontos értéket.
Ami fontosabb ennél: ez nem egy olyan szenzor, amit minden esetben csak rádugsz egy mikrokontrollerre, és már kész is vagy. A PT100 inkább olyan rendszerekbe való, ahol eleve számolsz azzal, hogy a pontos méréshez egy kis plusz elektronika is kell.
Cserébe viszont épp ezt kapod meg tőle: komolyabb, kiszámíthatóbb mérést. Ezért szeretik ott, ahol nem fér bele, hogy az adat hol stimmel, hol nem.
Mikrokontrolleres használatnál jellemzően kell mellé egy illesztőmodul is – például egy MAX31865 alapú megoldás. Ez segít abban, hogy a szenzor jelét a vezérlőd már könnyen feldolgozható formában kapja meg.

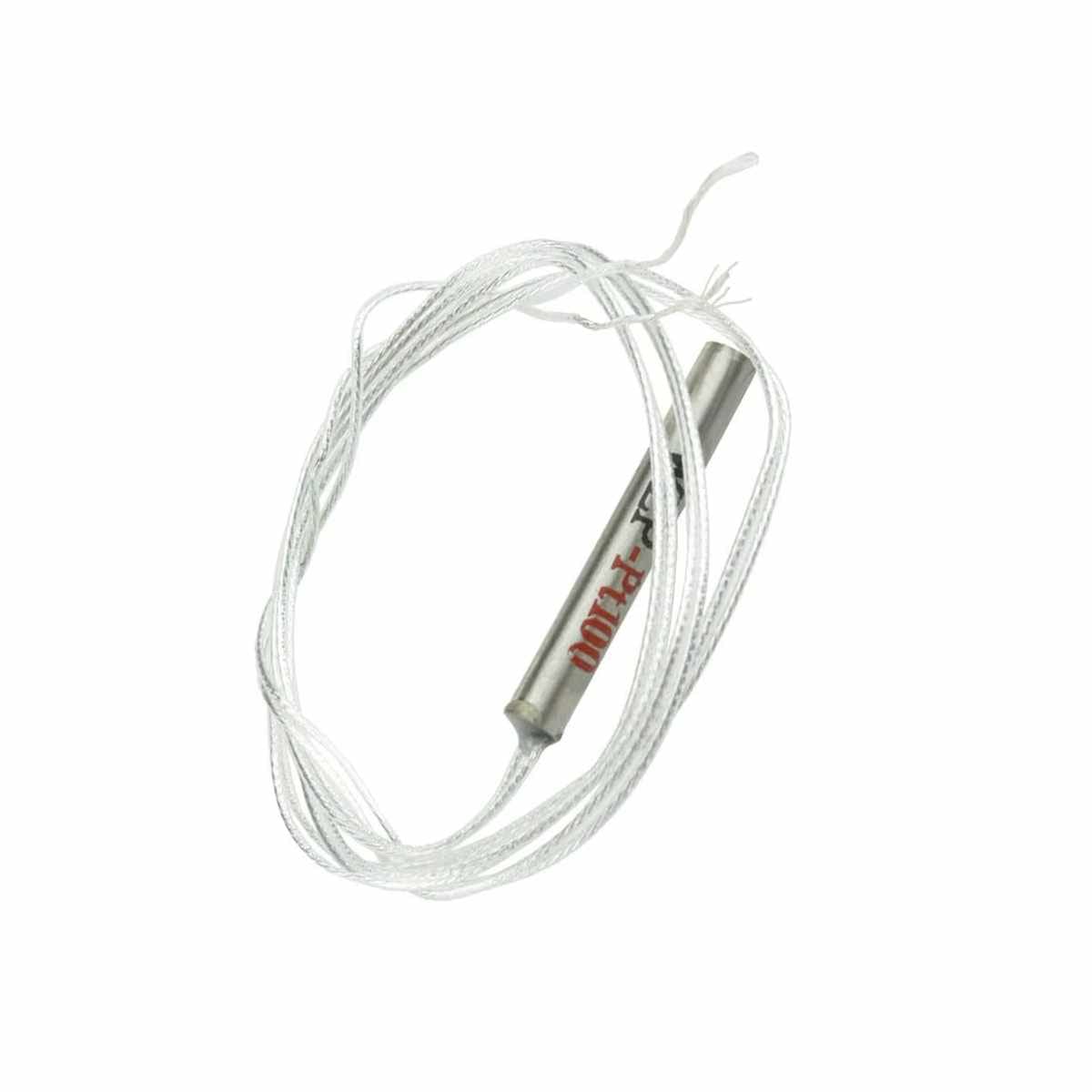

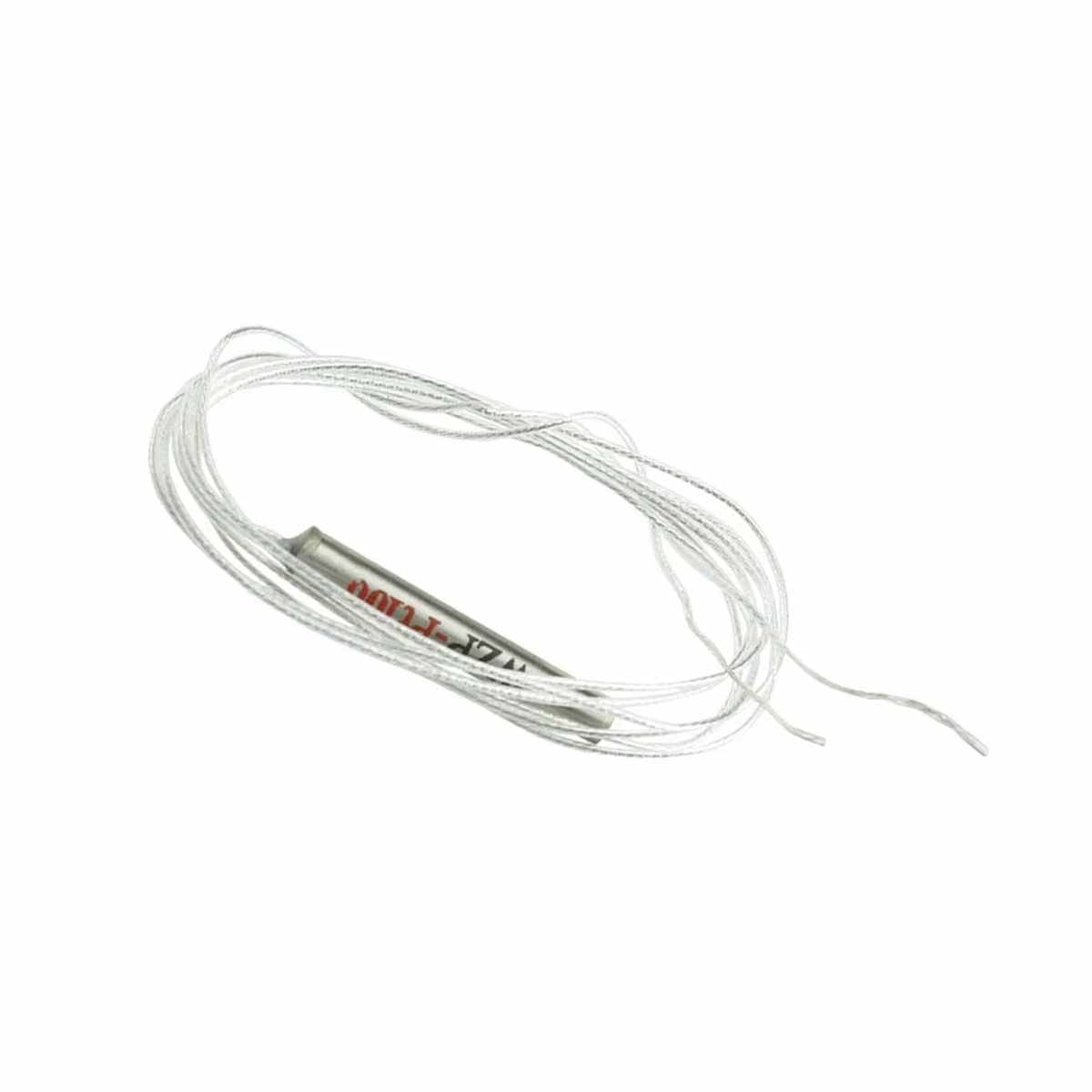

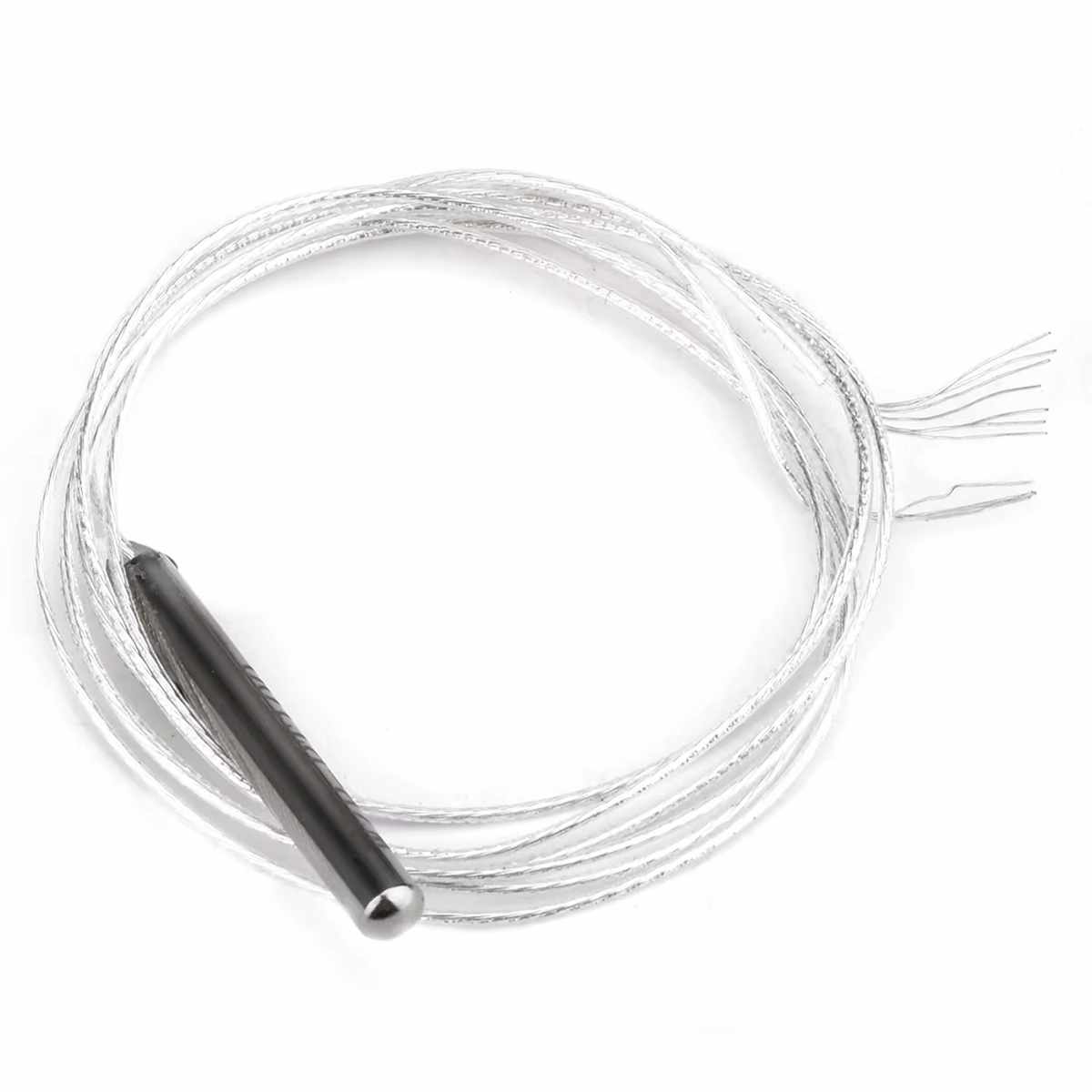

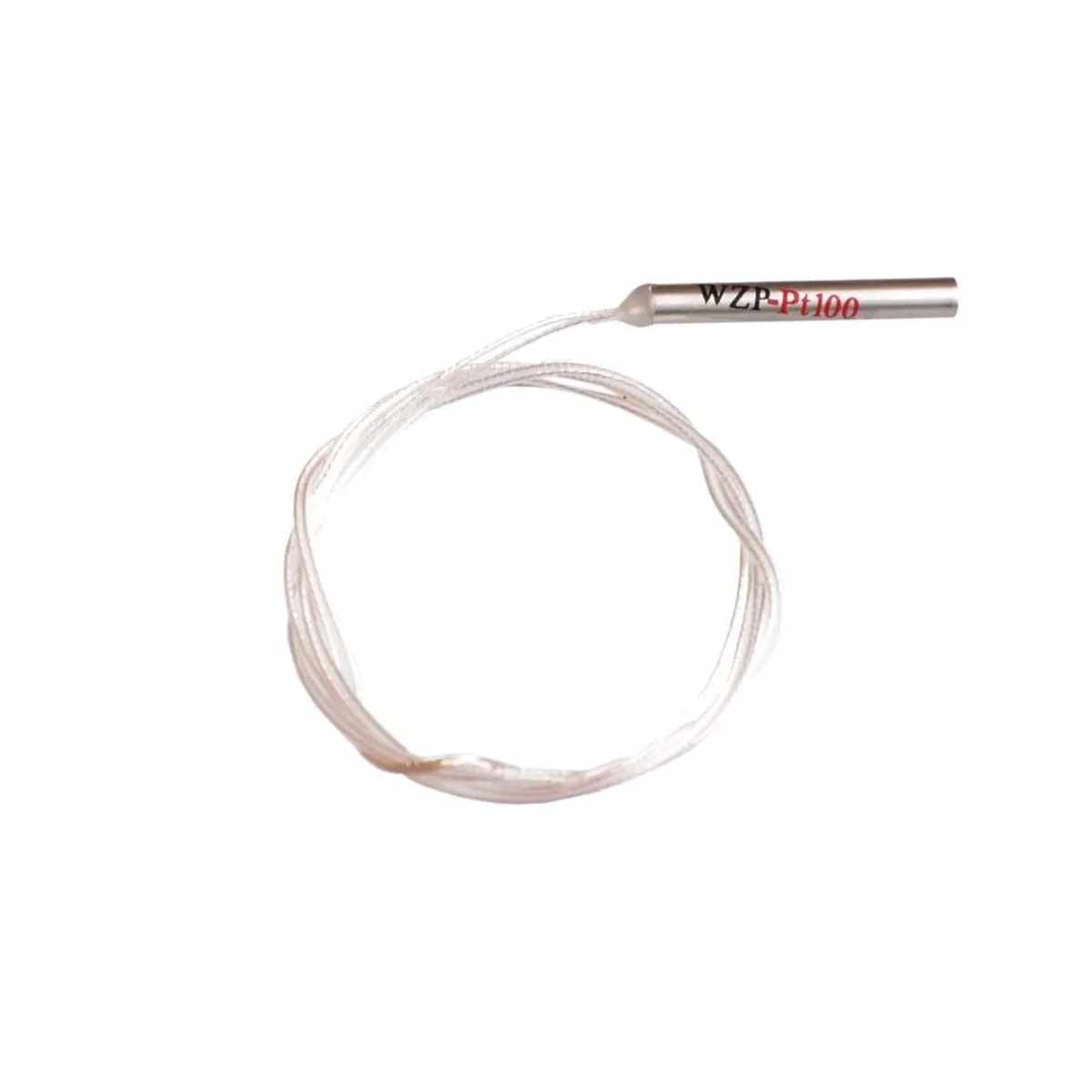

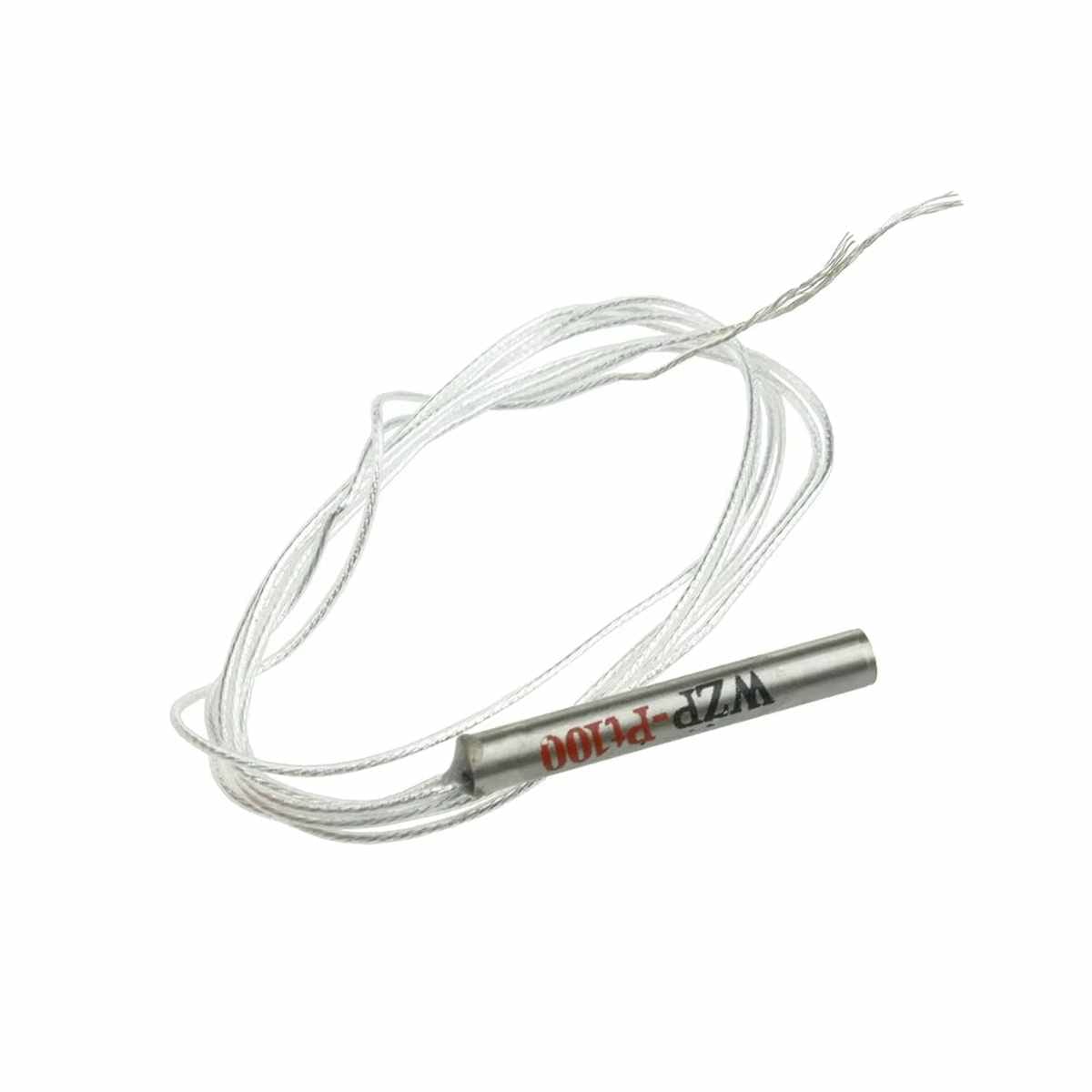

A kivitel jellemzően fém szondás, kábelezett megoldás, ami azért praktikus, mert sokféle helyzetben bevethető: mérhetsz vele levegőt, folyadékot, vagy akár egy felület hőmérsékletét is.
Nem ez lesz a legjobb választás, ha neked a lehető legegyszerűbb bekötés kell, ha a legolcsóbb megoldást keresed, vagy ha kifejezetten villámgyors reakcióidő a fő szempont.
Inspiráció
A PT100 szenzor ott mutatja meg igazán az erejét, ahol a hőmérséklet nem csak egy adat a sok közül, hanem valami, amire építeni kell.
Használható például:
- kazánok és fűtési rendszerek felügyeletére,
- ipari kemencék hőmérsékletének mérésére,
- HVAC rendszerekben,
- laboratóriumi mérésekhez,
- folyamatirányítási és automatizálási feladatokhoz,
- Arduino alapú projektekhez megfelelő RTD interfésszel,
- adatgyűjtő rendszerekhez, ahol több mérési pontot is figyelsz.
A gyakorlatban ez azért jó, mert nem egy “egyszer használatos” szenzorról van szó. Inkább olyan megoldásról, amit komolyabb rendszerbe is érdemes beépíteni, ha hosszabb távon szeretnél megbízható mérést.
A PT100 az egyik legismertebb hőmérséklet-érzékelő típus, ezért sok rendszerben könnyű vele tervezni. Nem egzotikus, nehezen kezelhető megoldás, hanem egy bevált, sok helyen használt szenzor. Arduino-val, ESP8266-tal, ESP32-vel vagy Raspberry Pi-jal is használható, csak tudni kell, hogy ehhez általában szükség lesz egy külön interfészmodulra is. Ez nem hátrány, inkább annak a jele, hogy a PT100-et nem játékra, hanem rendes mérésre találták ki.
Műszaki jellemzők
- Szenzortípus: PT100 RTD
- Mérési tartomány: -200…420 °C
- Érzékelő anyaga: platina
- Névleges ellenállás: 100 ohm 0 °C-on
- Kimenet: analóg ellenállásváltozás
- Kábelhossz: 0,5m
- Kompatibilis a 2 vezetékes és a 3 vezetékes érzékelő csatlakozásokkal
- Teljes név: Pt100
- Anyag: Platina érzékelő, rozsdamentes acél hüvely
- Védettség: IP6x
- Kábelhossz: 0,5 m, Bevonat: PFTE
- Pontossági osztály: Class B
- Kivitel: Kétvezetékes
- Hüvely átmérője: ~4 mm
- Hüvely hossza: ~40 mm
Dokumentáció
Csomag
- 1x Pt100 érzékelő
