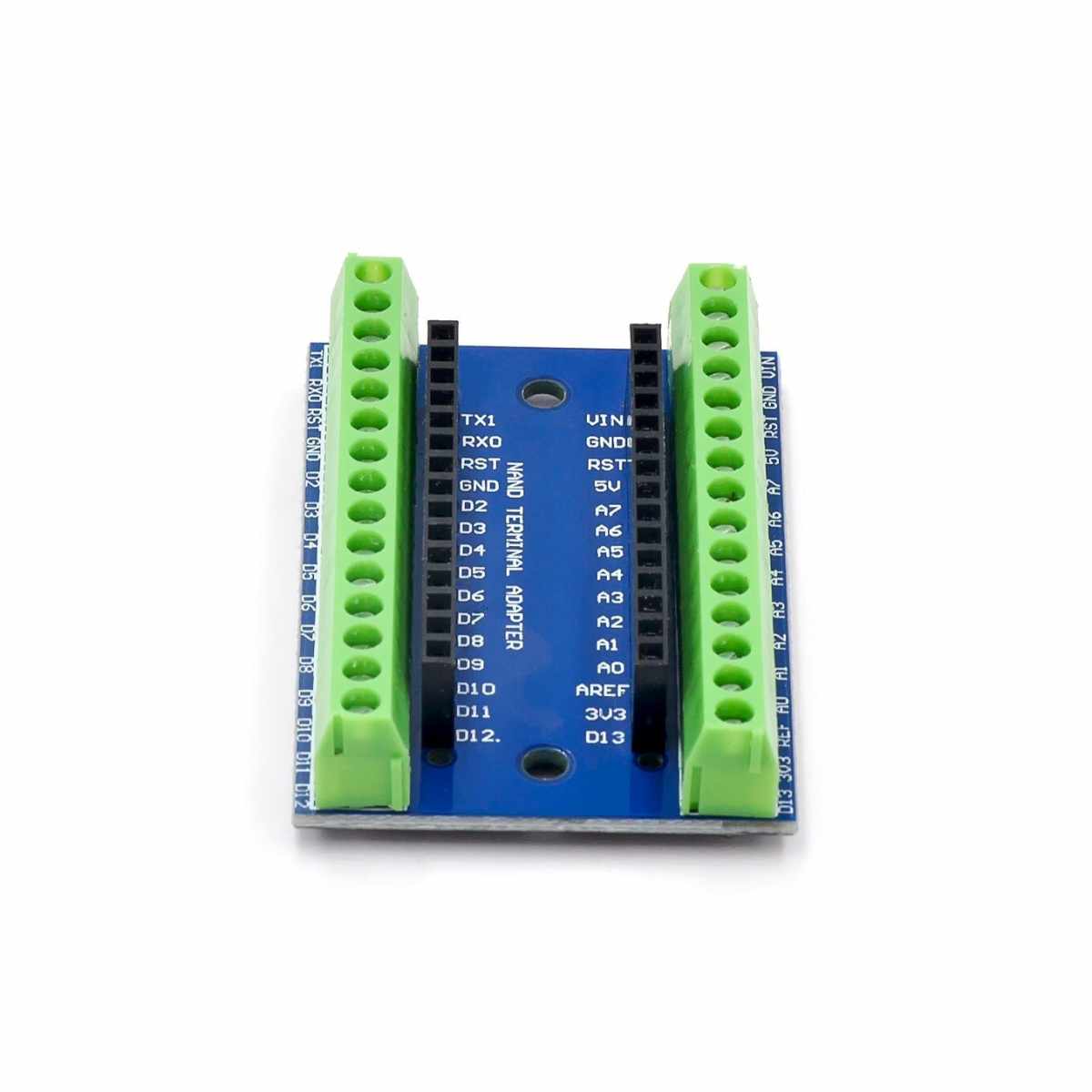

Arduino Nano breakout kártya forrasztott csatlakozókkal, könnyű bekötést biztosít.

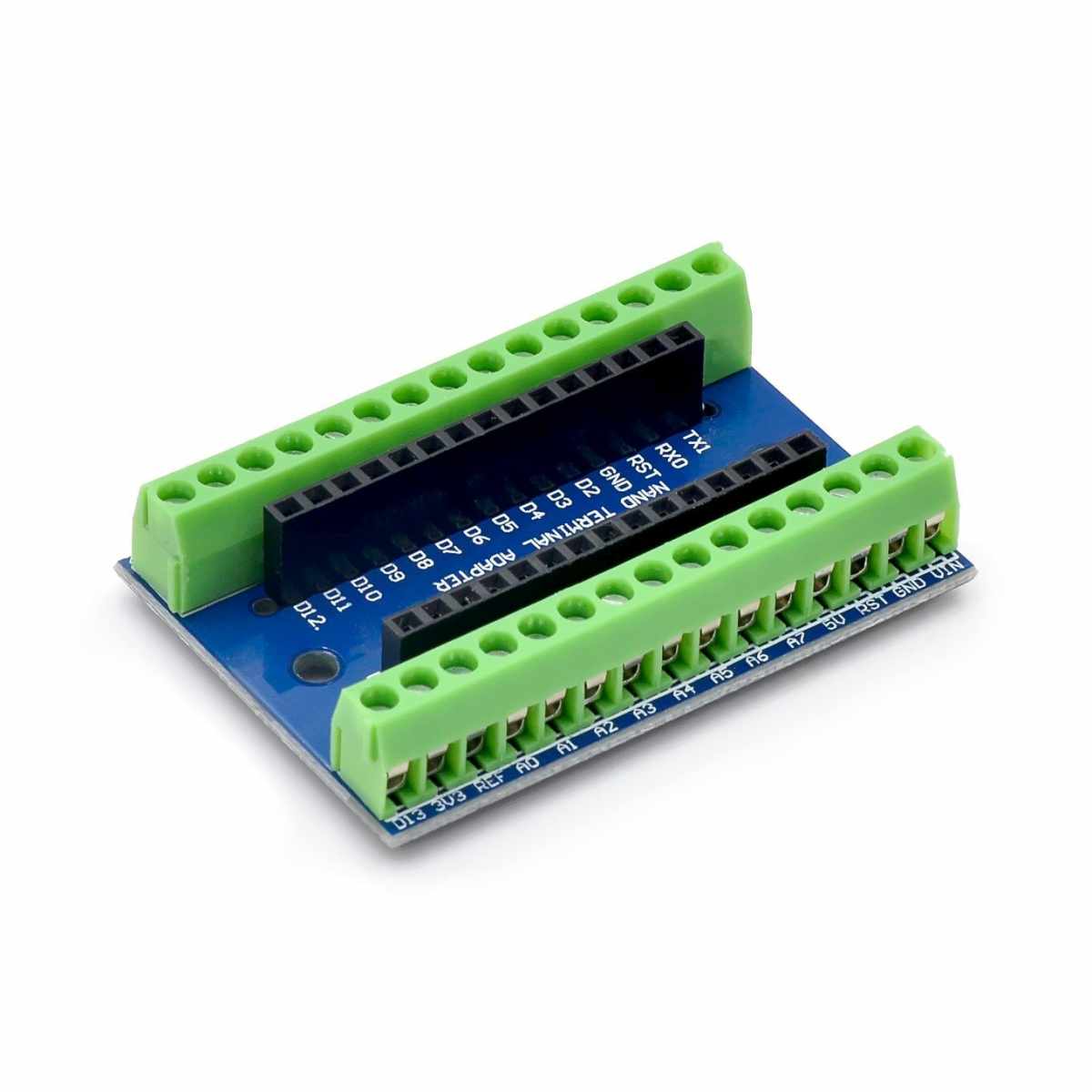

Arduino Nano Terminal Adapter forrasztott változat, amely rögzített csatlakozókat biztosít a vezetékekhez.

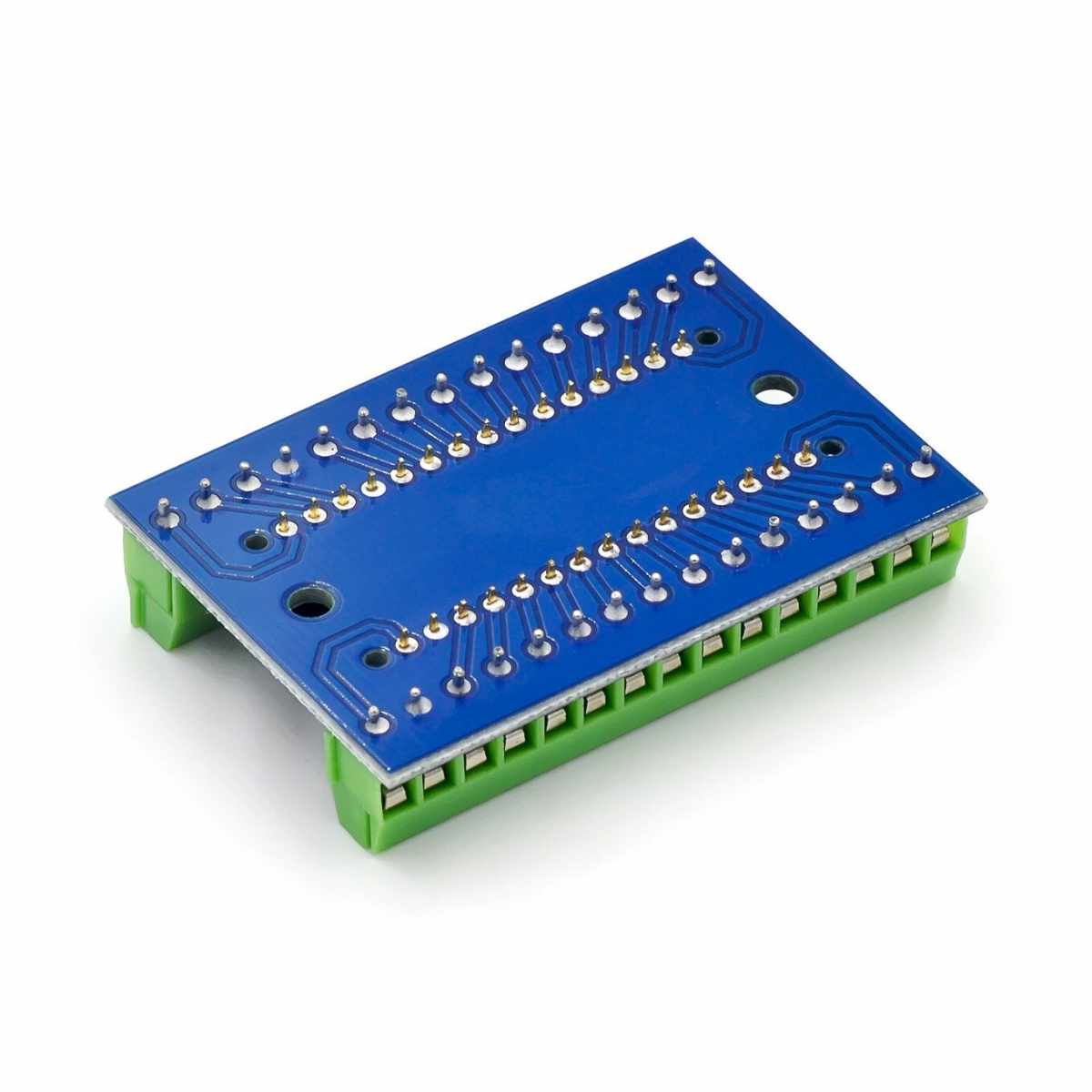

Nano Terminal Adapter board – forrasztott lábak Arduino Nano projektekhez.

Nano Adapter shield – stabil, forrasztott csatlakozók Arduino Nano projektekhez

Nano terminal adapter (forrasztott)

Name: Nano terminal adapter (forrasztott)
Brand: TavIR
SKU: T99659
Price: 990 HUF
Availability: InStock

990Ft (780Ft+ÁFA)

20 készleten

Cikkszám: T99659

Leírás

A Nano Terminal Adapter – forrasztott kivitel egy mechanikus kivezető és terminálos bővítő modul az Arduino Nano és AVR-alapú mikrokontroller platformokhoz. A modul a Nano standard 2×15-ös csatlakozójáról forrasztott bekötési pontokra vezeti ki a lábakat. Ez a változat különösen alkalmas tartós, ipari vagy beépített alkalmazásokhoz, ahol stabil, forrasztott elektromos csatlakozás szükséges.

Felépítés

A Nano Terminal Adapter – forrasztott kivitel egy passzív átvezető panel, amely az Arduino Nano fizikai csatlakozóit átvezeti:

Digitális I/O lábak
Analóg bemenetek
Tápkivezetések
Kommunikációs jelek (UART, I2C, SPI)

A modul maga nem tartalmaz aktív elektronikát; a jelvezérlés továbbra is az Arduino Nano mikrokontrollerén történik. A forrasztott kialakítás biztosítja a alacsony kontaktellenállást és mechanikai stabilitást, ami hosszú távú, vibrációval vagy mechanikai terheléssel járó környezetben is megbízható működést eredményez.

A panelen minden láb egyértelmű feliratozással szerepel, így a forrasztási pontok könnyen azonosíthatók és dokumentálhatók a kapcsolási rajzokban.

Tipikus alkalmazások

A forrasztott Nano Terminal Adapter használata akkor indokolt, amikor:

Tartós beépítésű vezérlőpanelek készülnek
Ipari vezérlőmodulokhoz kívánjuk integrálni az Arduino Nano-t
Huzalozott rendszerekben (panelbe épített vezérlők) stabil forrasztott kapcsolat szükséges
Prototípusból termékszintű kivitelre váltás történik
Fizikai igénybevétel vagy vibráció mellett is megbízható működést várunk

A modul kompatibilis az Arduino Nano és AVR-alapú modulokkal, amelyek 2×15-ös csatlakozó kiosztással rendelkeznek. A forrasztott pontok minden Nano csatlakozó lábát különálló, azonosítható pontként vezetik ki. A forrasztási felület alkalmas tűs csatlakozók, vezetékek vagy más elektronikai elemek rögzítésére.

Műszaki jellemzők

Kompatibilis modul: Arduino Nano / AVR-alapú fejlesztőmodul
Csatlakozó kiosztás: Nano standard 2×15 (forrasztott pontok)
Kivezetések: Digitális I/O, analóg bemenetek, tápegység, kommunikációs jelek
Forrasztási felület: Réz bevonatú padok, egyértelmű jelöléssel
Nyák anyag: FR-4, 1,6 mm vastagság
Jelölés: minden láb egyértelmű funkciófelirattal rendelkezik
Mechanikai forma: panel + forrasztási pontok, nem tartalmaz mechanikus rögzítőelemeket

Felhasználási példák

Panelbe épített vezérlőrendszer – stabil, forrasztott csatlakozás a vezérlőelemek között
Robotikai vezérlés – vibrációval terhelt mozgó egységek bekötése
Méréstechnikai egységek – analóg és digitális érzékelők megbízható csatlakoztatása
Hosszú élettartamú ipari projektek – ahol nem megengedett a laza csatlakozás
Termékfejlesztés – prototípus után gyártási szintre történő átállás

A Nano Terminal Adapter – forrasztott változat a kiterjedt Arduino közösségben és ipari integrációkban egyaránt használt megoldás. A forrasztott kivitel mechanikai és elektromos stabilitást biztosít, különösen akkor, amikor a rendszer hosszú távú vagy dinamikus környezeti igénybevételnek van kitéve.

A Nano áramkör lapok terminal megoldású illesztése ezzel a lapkával nagyon egyszerűvé válik. A kivezetések szitázottak a könnyű azonosíthatóság miatt.

Csomag

1x Nano terminal-adapter összeforrasztott.

További információk

Tömeg	0,035 kg
Méretek	6 × 4 × 1 cm
Cikkszám	T99659
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Nano terminal adapter (forrasztott)” értékelése elsőként

Kérdés: Mire való a forrasztott Nano Terminal Adapter, és miben különbözik a forrasztatlan változattól?
Válasz: A forrasztott Nano Terminal Adapter egy előre összeszerelt, sorkapcsos shield Arduino Nano modulhoz. Működésre kész állapotban érkezik, így nem szükséges forrasztani sem a tüskesort, sem a sorkapcsokat. Ez jelentősen leegyszerűsíti a használatot azok számára, akik nem rendelkeznek forrasztópákával vagy gyorsan szeretnének működő megoldást. Szemben a forrasztatlan változattal, ezt az adaptert azonnal be lehet építeni bármilyen projektbe.

Kérdés: Milyen esetekben érdemes forrasztott adaptert választani Arduino Nano-hoz?
Válasz: A forrasztott adapter akkor ideális választás, ha gyorsan szeretnél elindítani egy projektet, vagy ha nem szeretnél bajlódni a forrasztással. Oktatási környezetben, demonstrációs panelek esetén vagy olyan helyzetekben, ahol megbízható, azonnal használható megoldás szükséges, ez a verzió jelentősen lerövidíti a fejlesztési időt.

Kérdés: Kompatibilis ez az adapter minden Arduino Nano verzióval?
Válasz: Igen, a forrasztott Nano Terminal Adapter kompatibilis az összes szabványos Arduino Nano alaplappal, beleértve az eredeti és klón verziókat is, amelyek követik a klasszikus Nano lábkiosztást. A forrasztás pontosan illeszkedik a tüskesorokhoz, így mechanikusan és elektromosan is megbízható kapcsolódást biztosít.

Kérdés: Milyen vezetékeket lehet használni a sorkapcsokhoz?
Válasz: A sorkapcsok szabványos csavaros típusúak, amelyekbe 0,2–1 mm² keresztmetszetű tömör vagy sodrott vezetékek illeszthetők. Érdemes érvéghüvelyt használni a sodrott vezetékekhez a biztosabb érintkezés és a könnyebb kezelhetőség érdekében.

Kérdés: Lehet-e a panelt külső tápellátással is használni?
Válasz: Igen, a panelen megtalálhatók a VIN és GND sorkapcsok, így az Arduino Nano külön tápegységről is működtethető, például 7–12 V-os adapterről vagy akkumulátorról. Ez különösen előnyös dobozolt, állandó alkalmazásokban.

Kérdés: Milyen gyakorlati projektekben használható a forrasztott adapter?
Válasz: Ideális választás háztartási automatizálási rendszerekhez, vezérlőpanelekhez, szenzoros alkalmazásokhoz, oktatási modulokhoz vagy bármilyen olyan projekthez, ahol gyors telepítés és megbízható csatlakozás szükséges. A sorkapcsos kialakítás révén az áramkör gyorsan módosítható vagy karbantartható.

Kérdés: Használható-e a shield ipari vagy zárt dobozos környezetben?
Válasz: Igen, a stabil rögzítési lehetőségek, a csavaros sorkapcsok és az előre forrasztott kialakítás miatt a shield jól alkalmazható zárt házban, szekrényben vagy ipari vezérlőrendszerben is. Fontos a megfelelő mechanikai rögzítés és a szigetelt tápellátás biztosítása.

Kérdés: Hogyan illeszthetők további modulok, szenzorok ehhez az adapterhez?
Válasz: A sorkapcsos csatlakozók minden Arduino Nano lábat kihoznak, így egyszerűen csatlakoztathatók relémodulok, szenzorok (pl. hőmérséklet, mozgás, fény), kijelzők vagy egyéb eszközök. A sorkapcsok számozása jól követi a Nano pinout kiosztását, így könnyű átlátható rendszer építhető.
