Leírás
A USB-C PD/QC/AFC trigger modul akkor igen jó választás, ha egy PD, QC vagy AFC gyorstöltőből nem egyszerű 5 V USB-tápot, hanem fix 9 V, 12 V, 15 V vagy 20 V DC kimenetet szeretnél kapni. Nem DC-DC szabályzó, hanem egy kis modul: a töltővel egyeztet, majd a beállított feszültségprofilt beállítja.
Mire is jó ez a gyakorlatban?
Sok USB-C töltő és powerbank több feszültséget is tud, de alapállapotban nem adja ki automatikusan a magasabb értéket. A USB-C PD/QC/AFC trigger modul ezt az egyeztetést végzi el helyetted, így a kimeneti forrasztási pontokon a kiválasztott DC feszültség jelenik.
Ez akkor, ha egy kisebb elektronikai áramkört, tesztpanelt, régebbi DC bemenetű eszközt vagy saját fejlesztésű tápellátást szeretnél USB-C töltőről járatni. A működés feltétele, hogy a használt töltő tényleg tudja a kiválasztott feszültséget és a szükséges áramot.
Egy mondatban: az USB-C PD/QC/AFC trigger modul egy DIP kapcsolóval beállítható USB-C gyorstöltő-kérő panel, amely 5 V, 9 V, 12 V, 15 V vagy 20 V fix DC kimenetet biztosít a kompatibilis tápegységtől.
Hogyan dolgozik a modul?

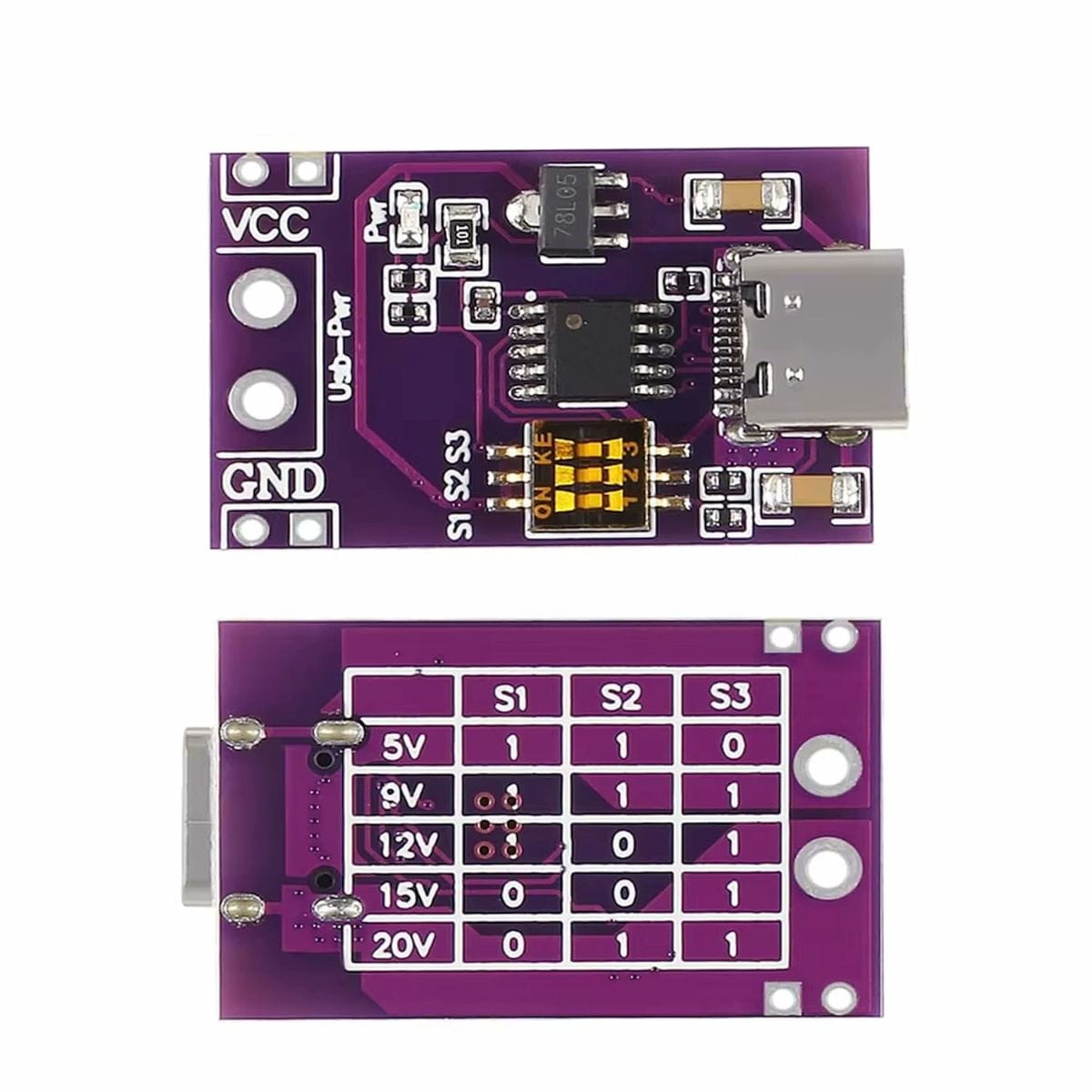

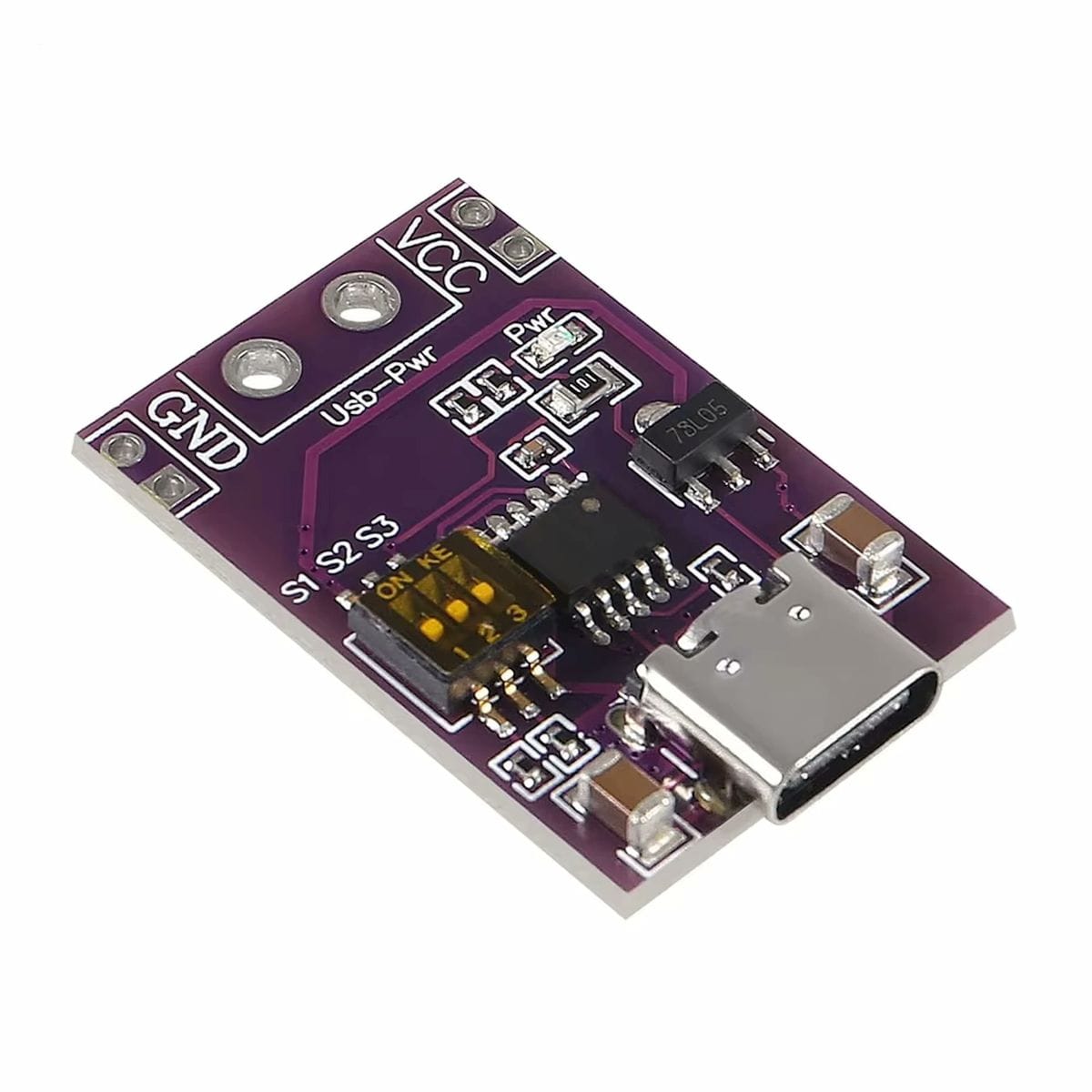

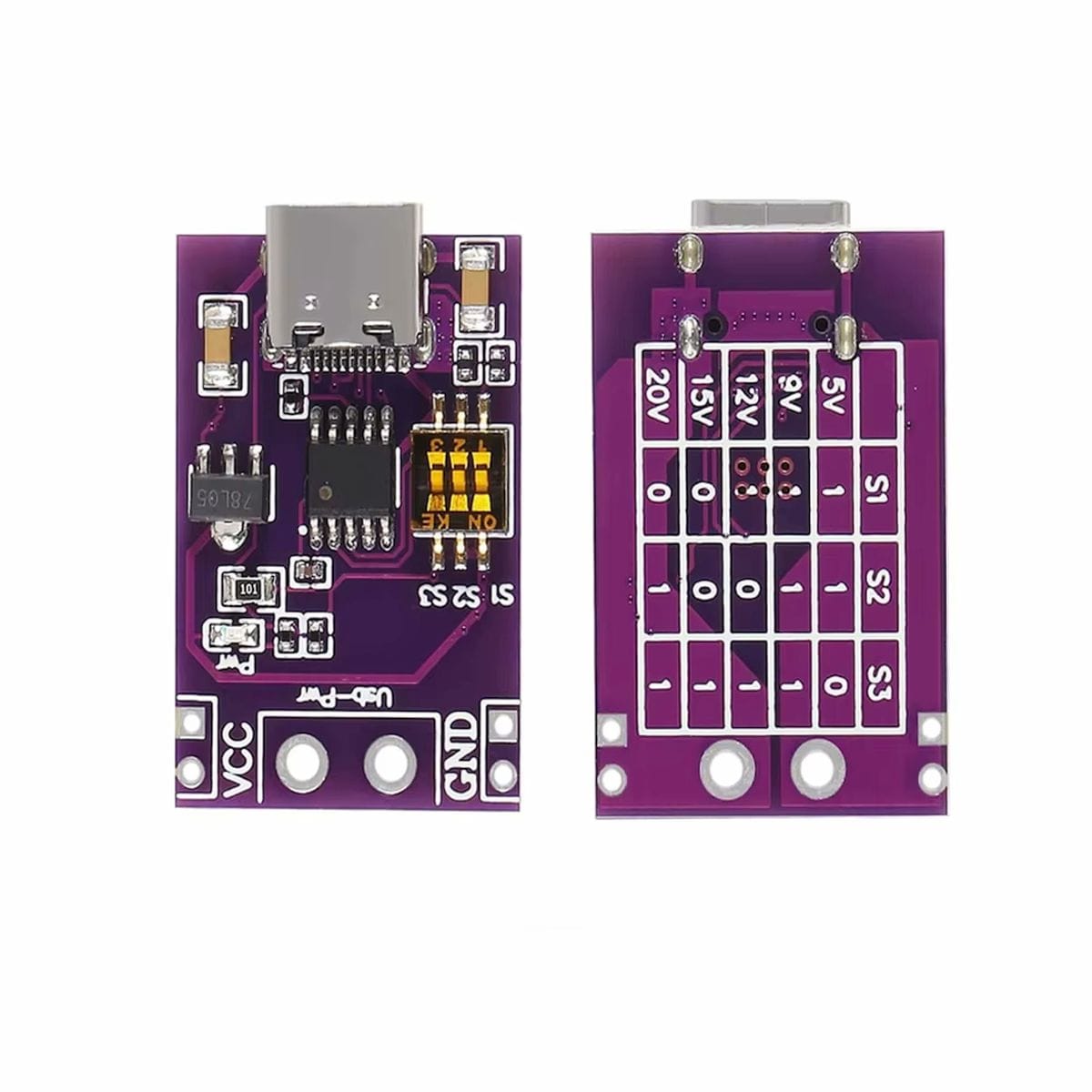

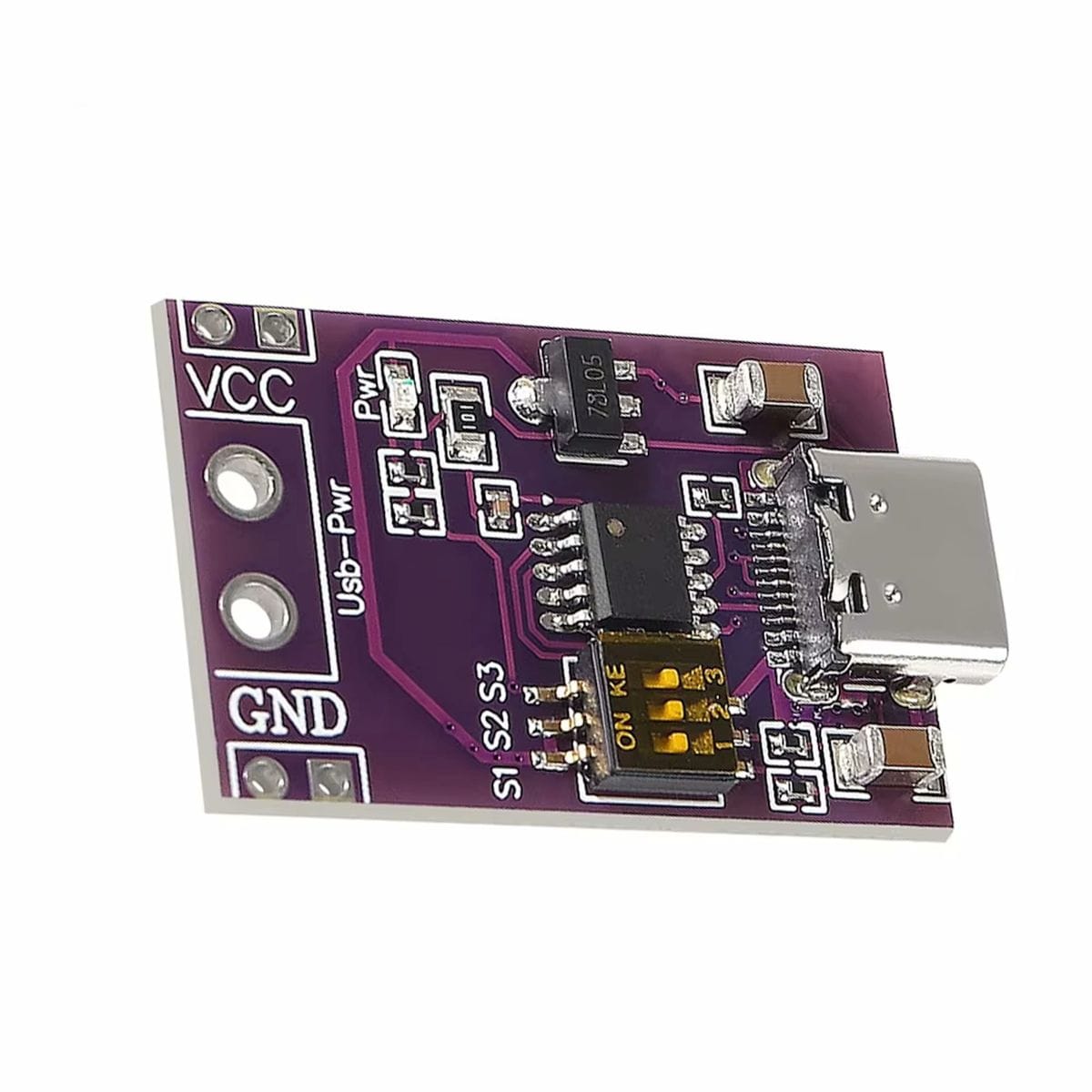

A bemenetre USB-C PD, QC vagy AFC kompatibilis töltőt kell csatlakoztatni. A kívánt feszültséget a panelen lévő DIP kapcsolóval kell kiválasztani a hátoldali jelölés szerint. Bekapcsolás után a modul megpróbálja lekérni a kiválasztott feszültséget a töltőtől.
A USB-C PD/QC/AFC trigger modul nem emeli és nem csökkenti saját maga a feszültséget úgy, mint egy DC-DC konverter. Ha a töltő csak 5 V és 9 V profilt támogat, akkor 12 V vagy 20 V beállításnál sem lesz valódi 12 V vagy 20 V kimenet. A végleges bekötés előtt mérj rá multiméterrel, mert a modulon nincs külön feszültségkijelzés.
Felhasználási példák
- USB-C PD töltőből 12 V-os teszttáp készítése kisebb elektronikai panelekhez.
- 9 V-os vagy 12 V-os fejlesztői áramkör táplálása, ha a terhelés belefér a töltő teljesítményébe.
- Régebbi DC bemenetű eszköz kipróbálása USB-C töltőről, megfelelő csatlakozóval és polaritással.
- Notebook jellegű 20 V-os tápellátás vizsgálata, csak előzetes feszültség-, áram- és csatlakozóellenőrzéssel.
- Hordozható műhelytáp kialakítása powerbankkal, ha a powerbank támogatja a szükséges PD profilt.
- Arduino, ESP32 vagy egyéb mikrokontrolleres rendszer előtáplálása külön feszültségszabályzón keresztül.
- DC-DC konverterek bemeneti tápjaként használva, amikor USB-C forrásból kell magasabb bemeneti feszültség.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Támogatja a töltőd a kiválasztott feszültséget? | Ha nem, a kimeneten más feszültség jelenhet meg, vagy a modul nem a várt módon indul. |
| Elég a töltő és a kábel teljesítménye? | Terhelés alatt beeshet a feszültség, újraindulhat a töltő vagy lekapcsolhat a védelem. |

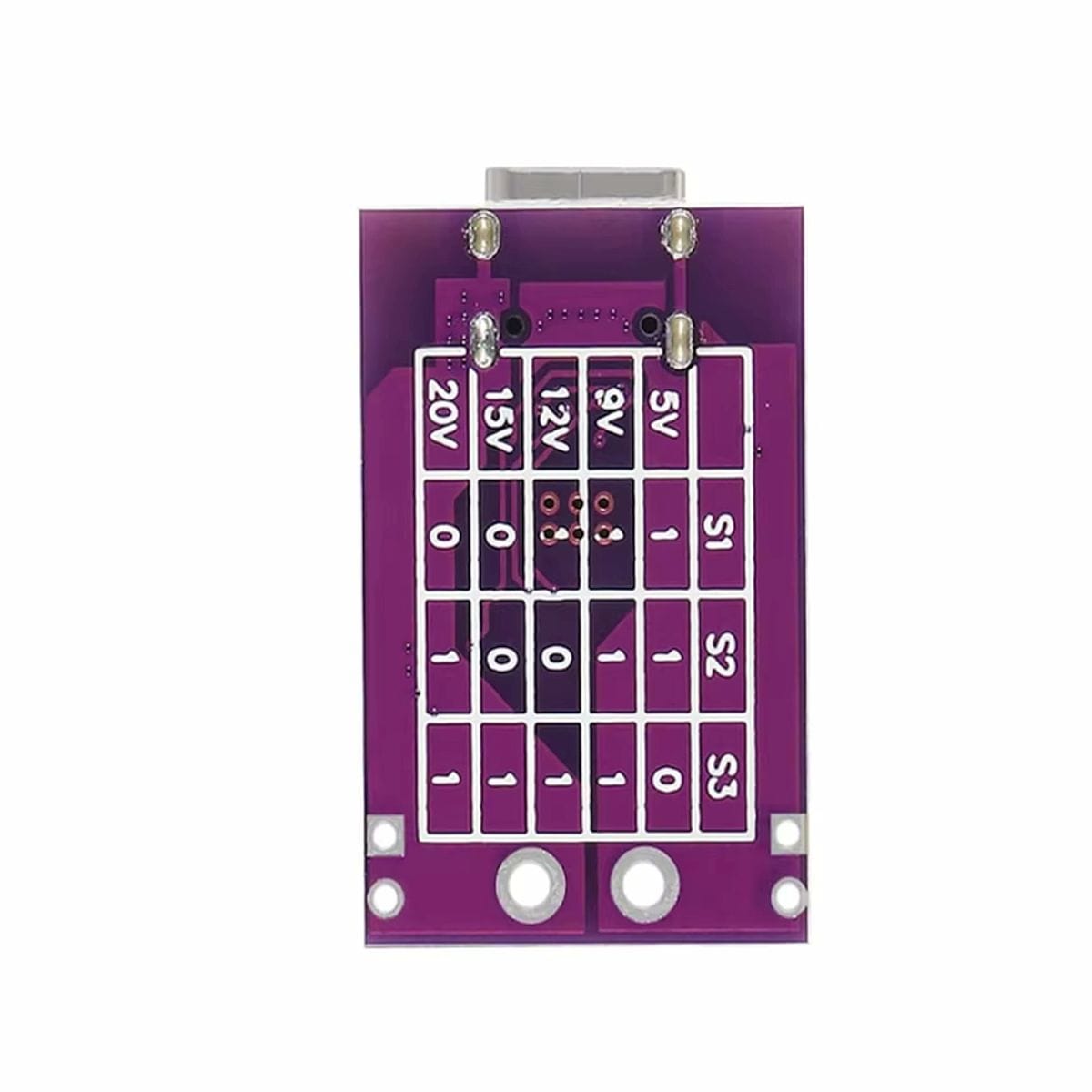

| A DIP kapcsolót a panel táblázata szerint állítottad be? | Rossz állásnál nem az a feszültség jelenik meg, amit a kapcsolóállásból fejben várnál. |
| Megmérted a kimenetet bekötés előtt? | Egy rosszul választott feszültség azonnal tönkreteheti a rákötött áramkört. |
| A terhelés közvetlenül ráköthető erre a feszültségre? | Mikrokontrolleres panelnél gyakran kell még külön stabilizátor vagy DC-DC modul. |
Döntés előtt ellenőrizd
A USB-C PD/QC/AFC trigger modul kiválasztása előtt nézd meg a használt töltő adatlapját. Ne csak azt, hogy “PD” vagy “gyorstöltő” szerepel rajta, hanem a konkrét kimeneti profilokat is: 5 V, 9 V, 12 V, 15 V, 20 V és az ezekhez tartozó áramértékek számítanak.
Ellenőrizd a céleszköz névleges feszültségét, megengedett feszültségtűrését, áramfelvételét, csatlakozóját és polaritását. Notebooknál vagy nagyobb fogyasztónál külön figyelj arra, hogy a 20 V önmagában nem elég adat: a szükséges teljesítményt is tudnia kell a töltőnek.
Használati korlátok és rossz választások
- Ne ezt válaszd, ha fokozatmentesen állítható labortápra van szükséged.
- Ne ezt válaszd, ha a terhelés pontos áramkorlátot vagy külön túláram-beállítást igényel.
- Ne kösd közvetlenül 3,3 V-os vagy 5 V-os mikrokontroller tápágra magasabb feszültségbeállítással.
- Ne használd ismeretlen eszköz táplálására mérés és polaritásellenőrzés nélkül.
- Ne számíts 20 V kimenetre olyan USB-C töltővel, amelynek adatlapján nincs 20 V profil.
- Ne kezeld akkumulátortöltő elektronikaként; cellák töltéséhez külön töltésvezérlő kell.
Műhelymegfigyelés
A legtöbb hiba nem a modul forrasztásánál kezdődik, hanem a feltételezésnél: a “PD töltő” feliratból sokan automatikusan 20 V-ot várnak. A gyakorlatban mindig a töltő profilja dönt. Első indításnál üresjárásban mérj, majd terheléssel is mérj rá, mert csak így derül ki, hogy a töltő, a kábel és a beállítás együtt működik-e.
Műszaki jellemzők
| Terméktípus: | USB-C PD/QC/AFC trigger modul |
| Bemenet: | USB-C |
| Támogatott protokollok: | PD2.0/PD3.0, QC2.0/QC3.0, AFC |
| Választható kimeneti feszültség: | 5 V, 9 V, 12 V, 15 V, 20 V |
| Feszültségállítás: | DIP kapcsoló, panelen jelölt táblázat szerint |
| Fokozatmentes állítás: | nincs |
| Kimenet: | forrasztási pontok |
| Méret: | kb. 31 x 20 mm |
| Javasolt ellenőrzés: | multiméteres mérés bekötés előtt |
Az eszköz használatához PD2.0, PD3.0, QC2.0, QC3.0 vagy AFC-t támogató USB-C gyorstöltő szükséges!
Csomag
- 1x USB-C PD/QC/AFC trigger modul
