Leírás
A Heltec WiFi LoRa 32 V3 868 MHz 0,96″ OLED fejlesztőlap egy kompakt, mindennel felszerelt IoT prototípus platform, amely ESP32‑S3 + SX1262 LoRa chip kombinációját kínálja. A beépített Wi-Fi, Bluetooth, LoRa és a 0,96″‑os OLED kijelző révén ideális választás olyan projektekhez, mint okos város és mezőgazdaság és otthoni automatizálás vagy hordozható IoT eszközök.
A lap az ESP32‑S3FN8 processzoron alapul, ami egy 240 MHz-es, Xtensa LX7 kétmagos rendszerarchitektúra. A LoRa kommunikációt az SX1262 rádióchip biztosítja. A készülék a Type‑C USB interfészen keresztül programozható és tölthető mindez magasfokú védelemmel (ESD-, rövidzárlat-, RF árnyékolás) ellátott.
A tápellátást egy SH1.25‑2 csatlakozón keresztül lehet biztosítani, és az integrált Li‑Po akkumulátor kezelő áramkör automatikusan vált USB és akkumulátor üzem között (töltés, túltöltés és akkufeszültség‑észlelés). A 0,96″‑os OLED (SSD1306) kijelző alkalmas hibakeresési információk, akkumulátorállapot és egyéb paraméterek megjelenítésére.
A Heltec WiFi-LORA-32 v3 fejlesztői kártya sokféle alkalmazás alapja. Ezek közt van katasztrófavédelmi, időjárási adatgyűjtő, általános kommunikációs eszközmegvalósítás is. A LORA kommunikációs rendszer nyílt, nagy hatótávolságú MESH hálózat és amely ingyenes kialakításának köszönheti népszerűségét és hazsnálatát . Önmagában egy végpont ~3km távolság áthidalására alkalmas. Javasolt egyéb kiegészítők: akkupack, szenzorrendszerek és dobozolás.
Felhasználási lehetőségek
- Smart city szenzorhálózatok LoRa kommunikációval és
- Távoli mezőgazdasági monitoring, adatok kijelzőn való megjelenítéssel és
- Hordozható, akkumulátoros IoT eszközök OLED kijelzővel és
- Maker‑projektek: Meshtastic mesh‑kommunikáció, Paxcounter gyalogos számláló vagy LoRaWAN node
Háttér
- Kompatibilis a széles körben használt fejlesztői környezetekkel: Arduino, MicroPython, PlatformIO, Espressif IDE.
- Teljes dokumentáció, sémák, adatlap és könyvtárak elérhetőek a →Heltec hivatalos oldalán és GitHubon.
- Kiváló RF és alacsony fogyasztású tervezés (mélyalvásban akár < 10 µA is lehet).
Moduladatok
- Proceszor: ESP32‑S3FN8, 240 MHz, kétmagos
- LoRa chip: SX1262
- USB‑Serial átalakító: CP2102
- Működési frekvencia: 868 MHz
- Max. TX teljesítmény: 21 ±1 dBm
- Fogadási érzékenység: –134 dBm @ SF12 BW=125 kHz
- Wi‑Fi: 802.11 b/g/n, max. 150 Mbps
- Bluetooth: BLE 4/5
- Hardveres erőforrások: ADC1×7, ADC2×2; 7 érintésérzékeny pont; 3×UART; 2×I²C; 2×SPI stb.
- Memória: 384 KB ROM; 512 KB SRAM; 16 KB RTC SRAM; 8 MB SiP Flash
- Csatlakozók: USB‑C; Li‑Po akkumulátor csatlakozó SH1.25‑2; IPEX LoRa antenna; 2 × 18‑tűs 2,54 mm header
- Tápellátás: 3,7 V Li‑Po akkumulátor és töltés
- Működési hőmérséklet: –20…70 °C
- Méret: 50,2 × 25,5 × 10,2 mm
Egyéb működési paraméterek
- Üzemi feszültség: 1,8-3,7 / 5V V
- Üzemi áramfelvétel: 10-14mA
- WiFi adáskor áramfelvétel: 120mA@+20dBm / 90mA@+17dBm / 29mA@+13dBm
- LoRa működési frekvencia: 868MHz
- LoRa átviteli teljesítmény: +20dBm
- LoRa chipkészlet: SX1262
- Üzemi hőmérséklet: -40 ℃ – +85 ℃
- Digitális RSSI funkció:
- Automatikus frekvenciakorrekció
- Automatikus erősítésszabályozás
- Gyors ébredés és frekvenciaugrás
- Jól konfigurálható adatcsomag-kezelő
- uFl/SMA antenna
- TP4054 battery manager
- JST SH-1.25 akkucsatlakozás,
- 0,96″ OLED kijelző (SSD1306)
- 4MB Flash
- MCU: ESP32-S3
- USB: USB-C aljzat
- Tokozat
Dokumentációk, mintakódok
- Github: https://github.com/HelTecAutomation/ESP32_LoRaWAN
- Gyártói honlap: https://heltec.org/
- Dokumentáció(felépítés, lábkiosztás, képek, mintakód): WiFi_LoRa32_V3 HTIT-WB32_V3(Rev1.1)
- Methastic LORA hálózat

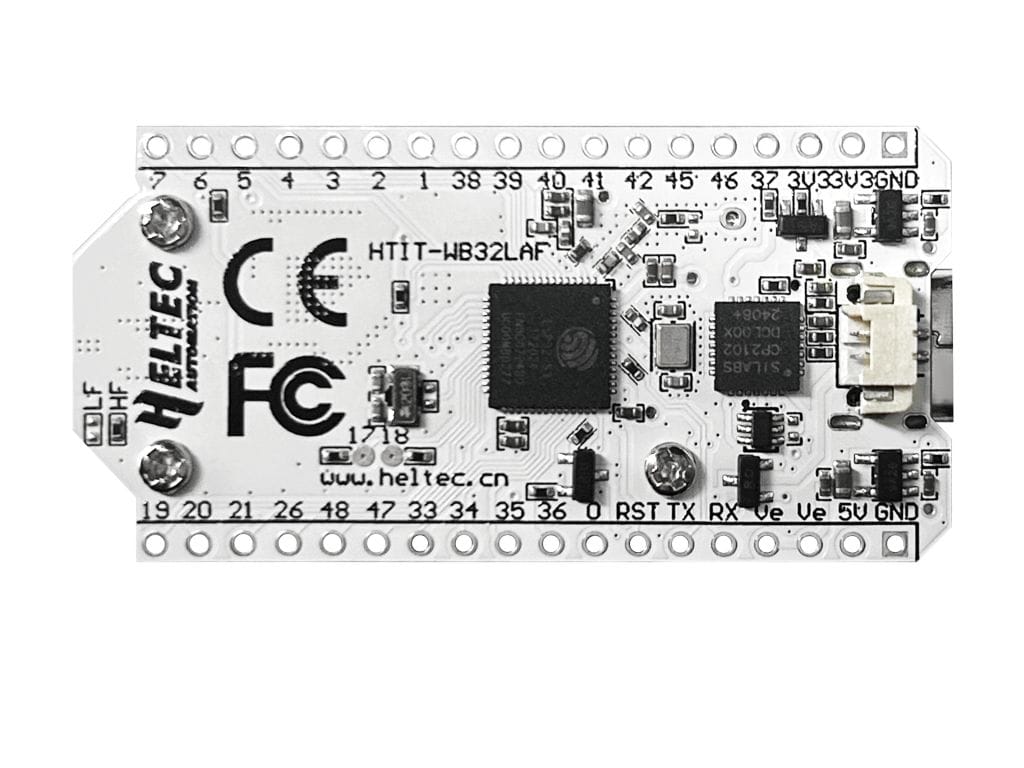

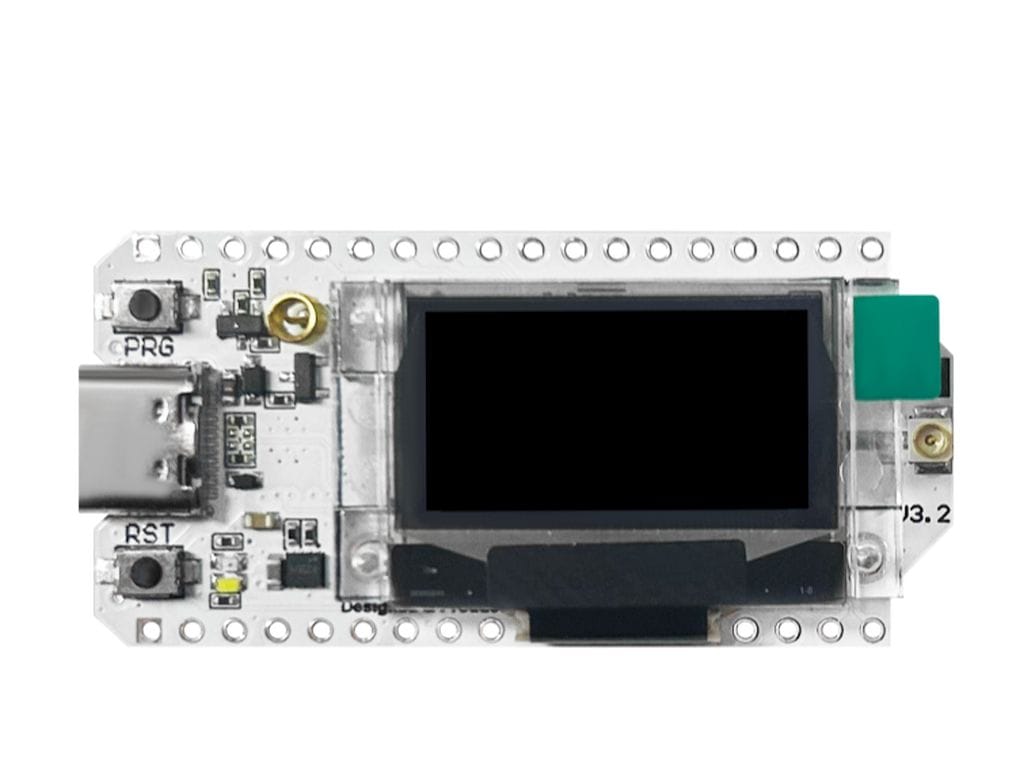

LoRa32 V3 verzió főbb részegységei
- LoRa modul (SX1262) – 868MHz
- uFl csatlakozás – SMA antenna és uFl antenna
- ESP32-S3 központi chip
- OLED 0.96″ (SSD1306)
- TP4054 elemtöltő és manager
- CP2102 USB illesztés; USB-C

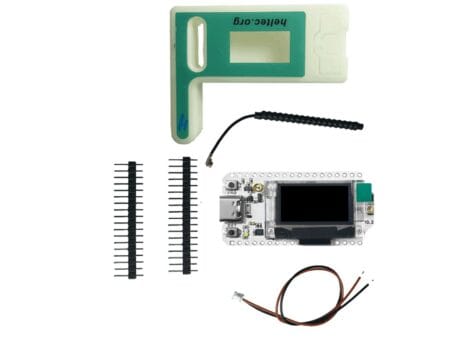

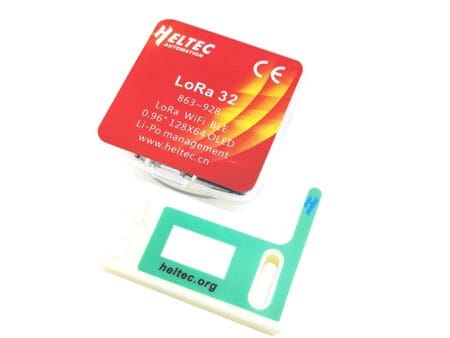

Csomag
- 1x Heltec LoRa32 alappanel
- 1x tápkábel (JST 2 pin, 1,25 mm – akkuhoz)
- 2x antenna
- 2x tüskesor
- 1x kezelődoboz
- 1x tárolódoboz
- 1x USB-C kábel
