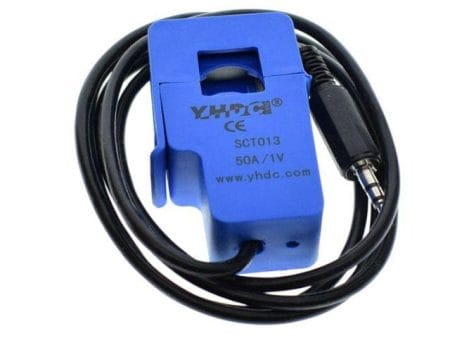

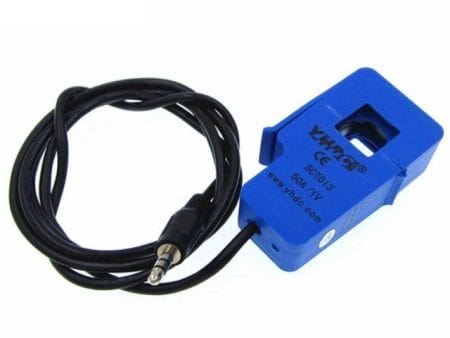

0-50A/AC árammérő szenzor (áramváltó)

Leírás

Ez a 0–50 A váltóáramú árammérő szenzor (áramváltó) modul ideális választás mindazoknak, akik pontos, biztonságos AC árammérést szeretnének megvalósítani hagyományos transzformátor‑elvű technológiával. Az eszköz nem invazív módon, mágneses elven érzékeli a terhelés által keltett áramot, miközben egyanalóg kimenetet biztosít, amely közvetlenül feldolgozható mikrokontrollerek vagy adatgyűjtő rendszerek számára.

A modul egy áramváltón (CT‑transzformátoron) alapul, ahol a primer oldalon áthaladó váltóáram mágneses térként jelenik meg, és a másodlagos tekercsben – a transzformáció arányának megfelelően – egy arányos váltóáramot vagy feszültséget indukál. A kimeneti jel lehet például 0–5 V vagy 0–1 V, amely közvetlenül mérhető ADC‑vel.

A mágneses elv előnye, hogy galvanikusan elválasztott, így elektromos szigetelést biztosít és biztonságosabb használatot tesz lehetővé. A modul kompakt méretű magokat és tekercseket tartalmaz, burkolaton vagy panelen könnyen szerelhető.

Felhasználási tippek

Íme néhány konkrét ötlet, hogyan hasznosíthatod ezt a 0–50 A AC árammérő modult:

• Háztartási fogyasztásmonitorozás: LED világítás, szerszámgépek, kis fogyasztók áramfelvételének követése.
• Maker‑projektek: Arduino- vagy ESP-alapú energiafelügyelet; adatgyűjtés felhőbe.
• Ipari prototípusok: Motorok, kompresszorok áramfelvételének monitorozása vészhelyzeti leállítás okán is.
• Rendezvények, interaktív installációk: Dinamikusan változó világítás vagy mozgásvezérlés működésének visszajelzése.

A modul jól bevált és tesztelt különféle mikrokontrolleres platformokkal, például Arduino, Raspberry Pi, ESP rendszerekkel is. A galvanikus elválasztás biztosítja, hogy a mérési pont ne vezessen magasabb feszültségű szakaszokra, ezáltal nagyobb biztonsággal építhető be kísérleti vagy prototípus célú alkalmazásokba.

Műszaki jellemzők

• Mérési tartomány: 0–50 A AC
• Kimeneti jel: 0-1V @ 0-50A,
• Tápfeszültség: Nem szükséges.
• Frekvencia‑tartomány: 50–60 Hz
• Gyors mágneses térérzékelés,
• Feszültségfüggetlen kimenet,
• Galvanikus leválasztás,
• Könnyű felszerelhetőség,
• Kis méret,
• Gyártói típusmegnevezés: STA-013 áramváltó.
• Mérhető áram: 0..50A,
• Kimeneti feszültség: 0-1V,
• Nonlinearitás: 3%,
• Működési hőmérséklet tartomány: -55..+85 °C,
• Átütési szilárdság: 6kV/1min.

Dokumentáció, mintakód

• SCT-013 család adatlap

Csatlakozás

• Jack 3 pólusú kimenet:
• 1 – K kimenet,
• 2 – N/C,
• 3 – L kimenet.

Csomag

• 1x Áramváltó modul (SCT013 50A/1V)
