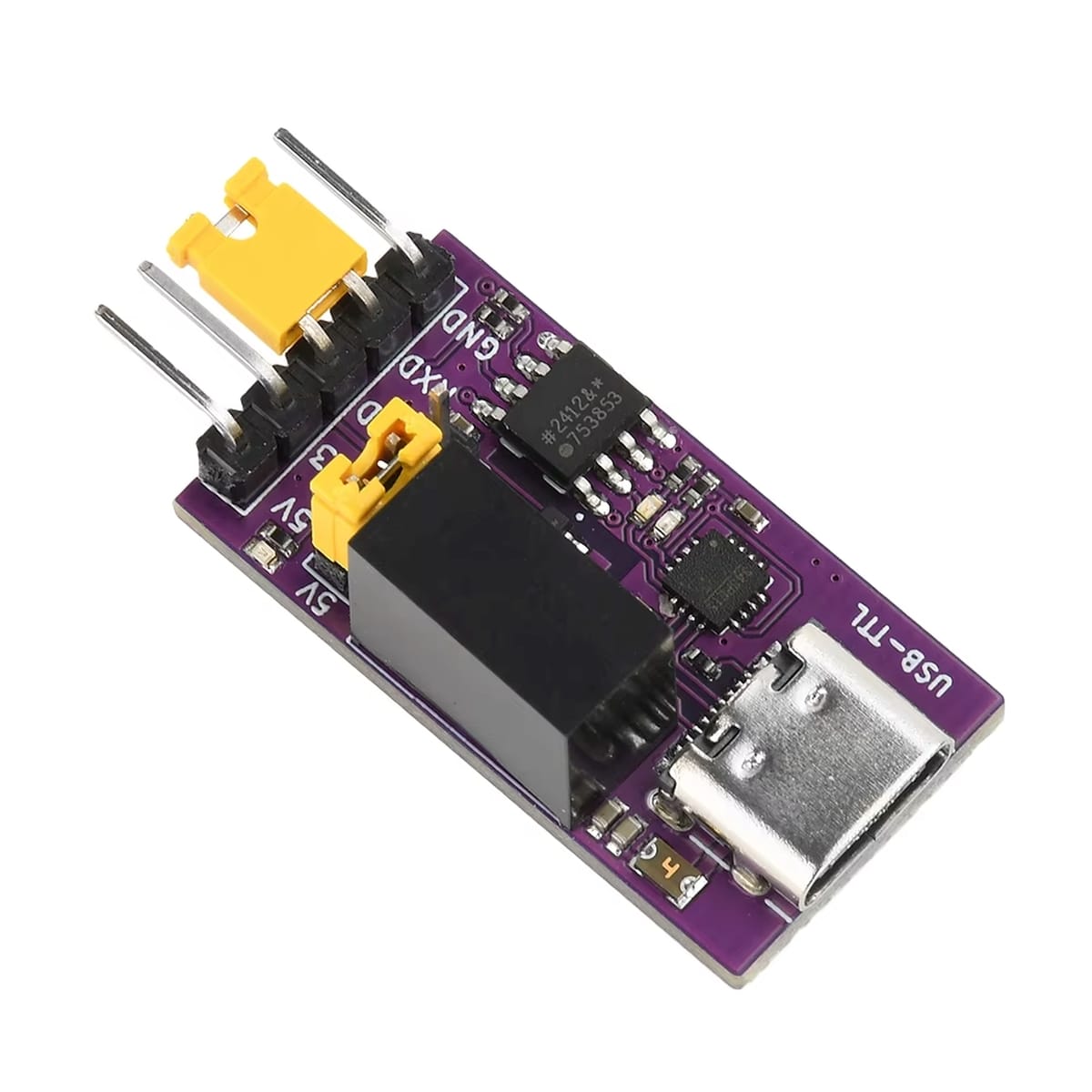

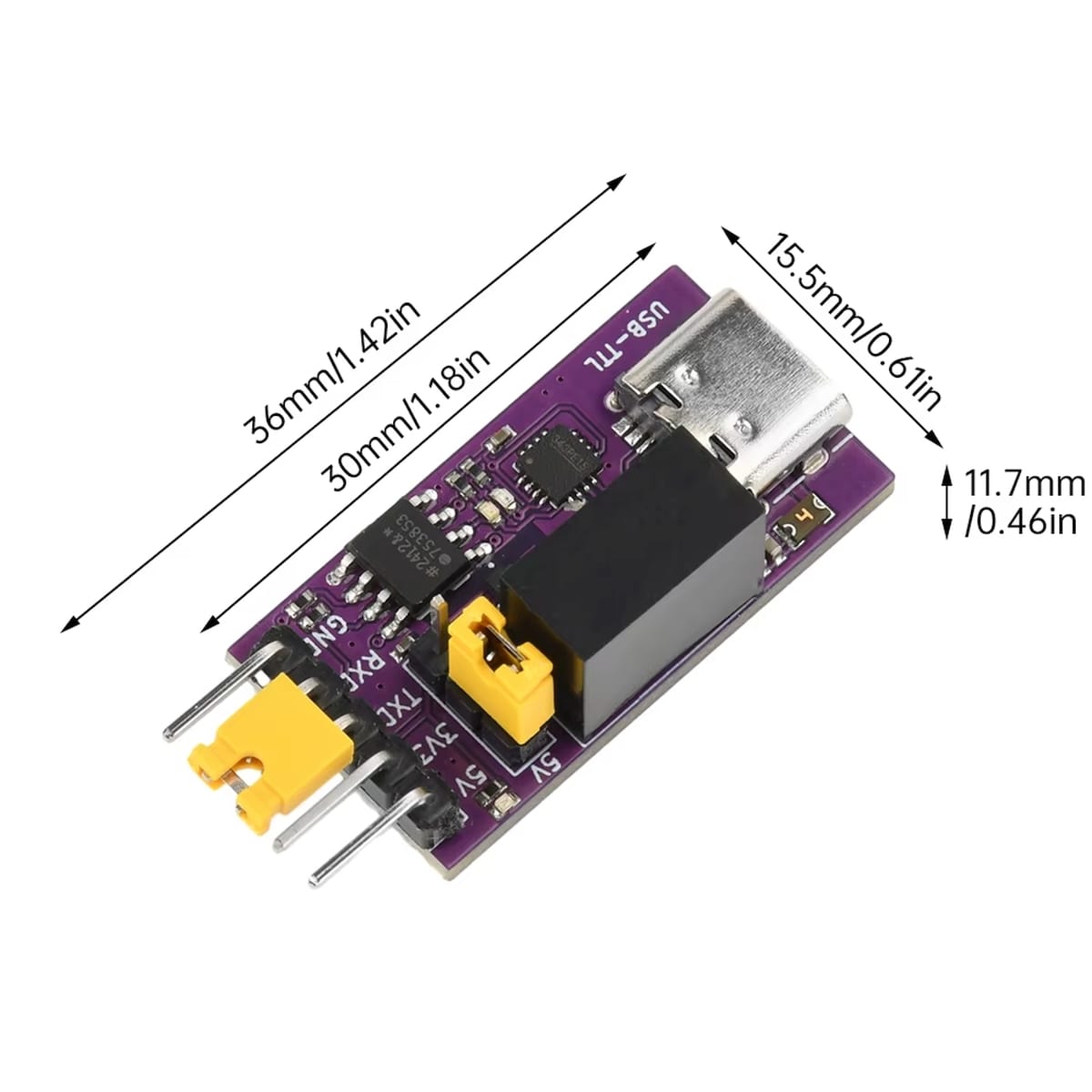

Galvanikusan leválasztott USB-TTL (UART) átalakító modul (CH343, USB-C, 3.3/5V)

Kérdés: Mire való a CH343 leválasztott USB–TTL modul, és milyen feladatokra használható?
Válasz: A CH343 leválasztott USB–TTL modul arra szolgál, hogy egy számítógép USB portját biztonságosabb, galvanikusan leválasztott UART soros kommunikációvá alakítsa. Kifejezetten hasznos mikrokontrollerek, beágyazott rendszerek, fejlesztőpanelek, bootloaderes firmware-feltöltés, soros naplózás, hibakeresés és ipari jellegű tesztkörnyezetek esetén, ahol fontos az USB–UART kapcsolat stabilitása és az elektromágneses zavarok csökkentése.

Kérdés: Mikor jobb választás egy leválasztott CH343 USB–soros átalakító, mint egy hagyományos USB–TTL adapter?
Válasz: Akkor érdemes ezt a típust választani, ha a céláramkör földpotenciálja bizonytalan, zajos környezetben dolgozol, vagy szeretnéd csökkenteni annak esélyét, hogy a PC USB portja és a fejlesztett elektronika közvetlenül összekapcsolódjon. A leválasztott USB–TTL adapter különösen hasznos laborhasználatban, inverteres vagy motoros környezetben, ipari tesztelésnél, érzékeny mikrokontrolleres fejlesztésnél és olyan UART kommunikációs feladatoknál, ahol a megbízható adatátvitel fontosabb, mint a legalacsonyabb ár.

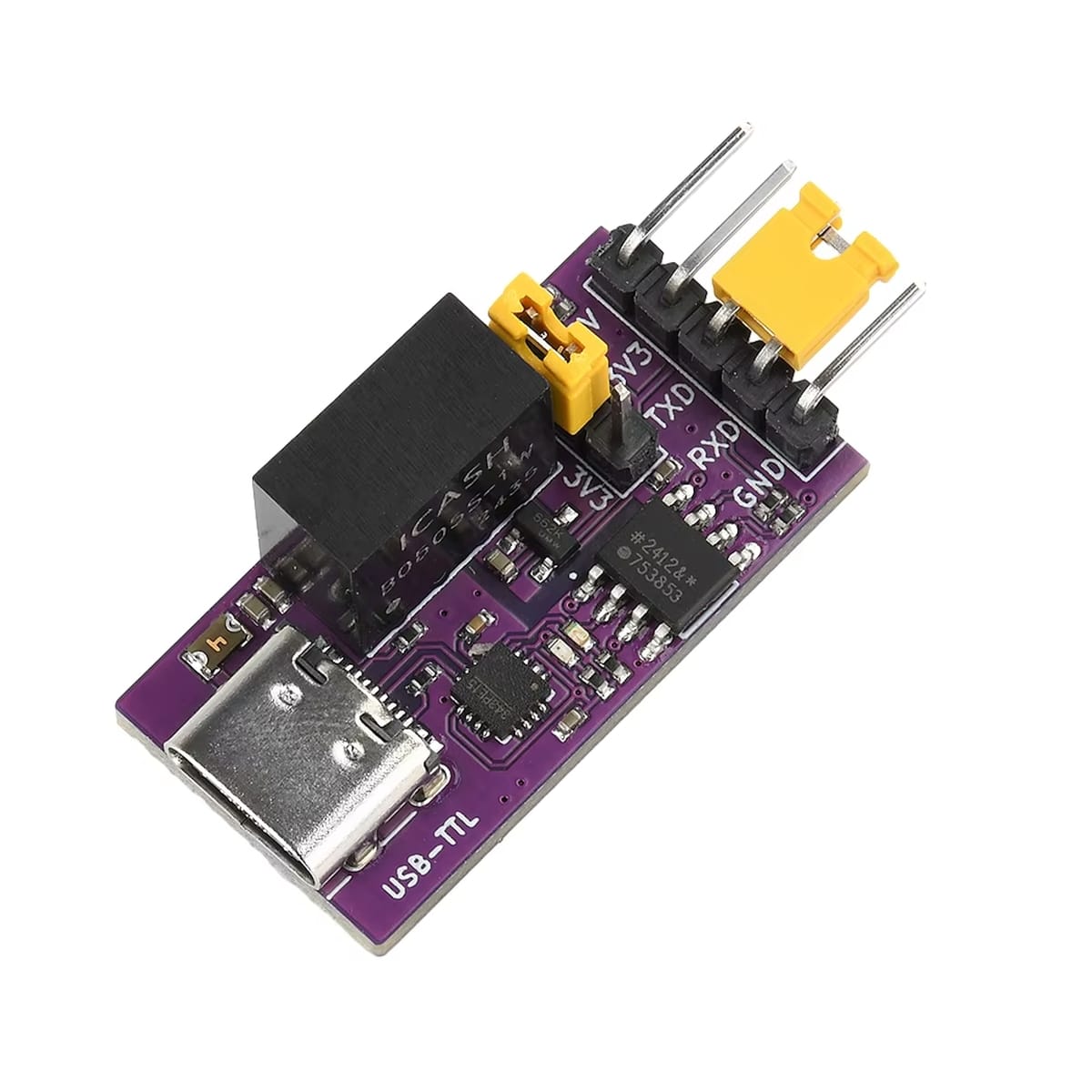

Kérdés: Milyen feszültségszinteket támogat a modul, és hogyan választható a 3,3 V vagy 5 V TTL szint?

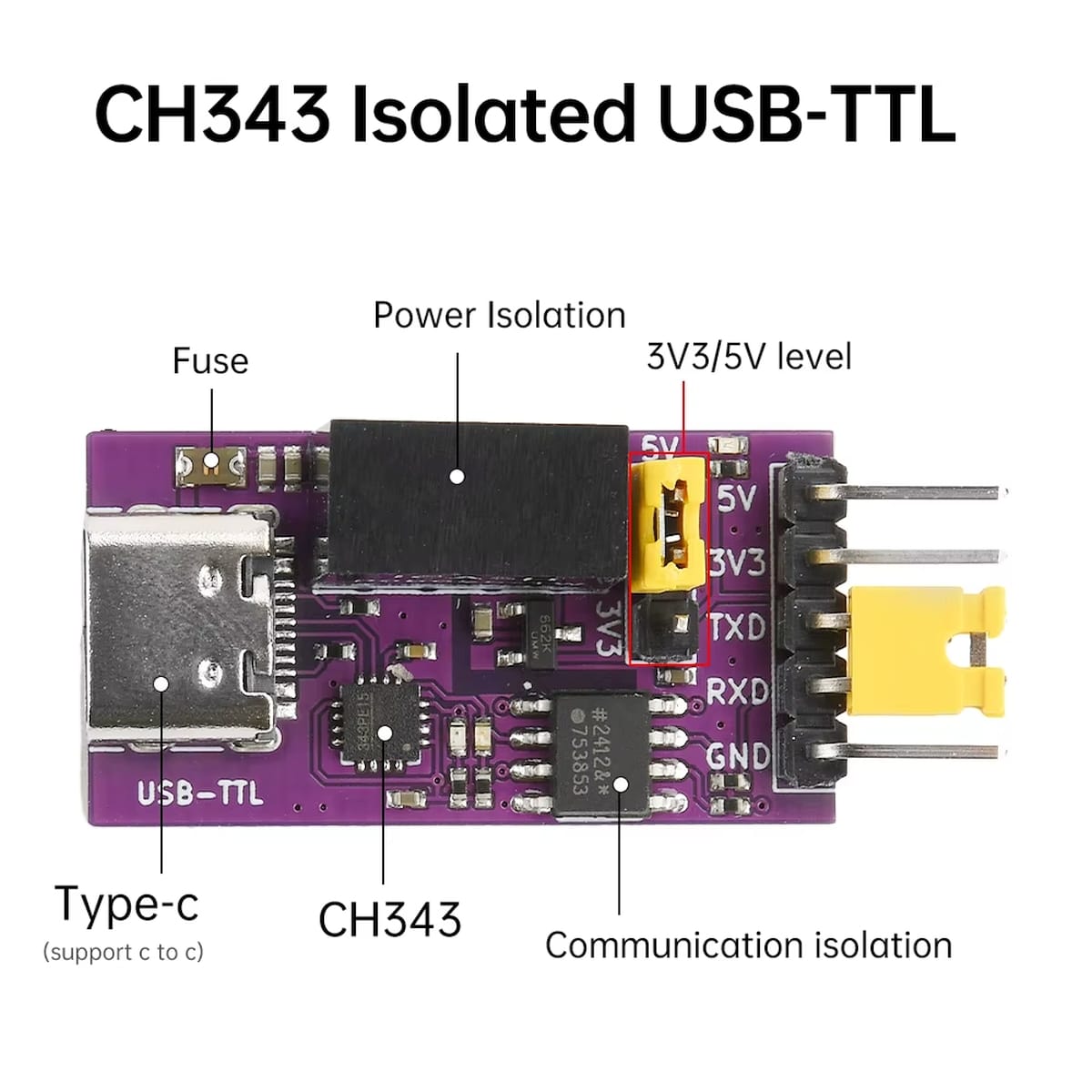

Válasz: A modul DC 3,3 V és 5 V TTL kommunikációs szintet támogat, a kívánt jelszintet jumperrel lehet kiválasztani. Ez azért lényeges, mert az ESP32, ESP8266 és sok modern fejlesztőpanel tipikusan 3,3 V logikát használ, míg egyes régebbi vagy egyszerűbb mikrokontrolleres rendszerek 5 V TTL szinttel működnek. A megfelelő jumperbeállítás segít elkerülni a kommunikációs hibákat és a szintillesztési problémákat.

Kérdés: Milyen adatsebességgel használható a CH343 USB–UART modul, és mire elég a 6 Mbps sebesség?
Válasz: A CH343 alapú USB–TTL konverter 50 bps és 6 Mbps közötti kommunikációt támogat, így nemcsak klasszikus 9600 vagy 115200 baud sebességen használható, hanem nagyobb adatforgalmú soros hibakeresésre és gyors firmware-feltöltésre is alkalmas. A magasabb baud rate különösen akkor előnyös, ha sok naplóüzenetet küld a célhardver, vagy ha rövidíteni szeretnéd a fejlesztési és tesztelési ciklusokat.

Kérdés: Milyen operációs rendszerekkel kompatibilis ez a Type-C csatlakozós CH343 modul?
Válasz: A modul Windows, Linux és macOS rendszerekkel is használható. A CH343 támogat CDC és VCP működést, ezért sok esetben egyszerűen felismerhető USB–soros eszközként jelenik meg. Windows 10 és Windows 11 alatt a CDC mód gyakran külön illesztőprogram nélkül is működik, míg bizonyos speciális esetekben a gyártói VCP driver adhat nagyobb rugalmasságot vagy kompatibilitást.

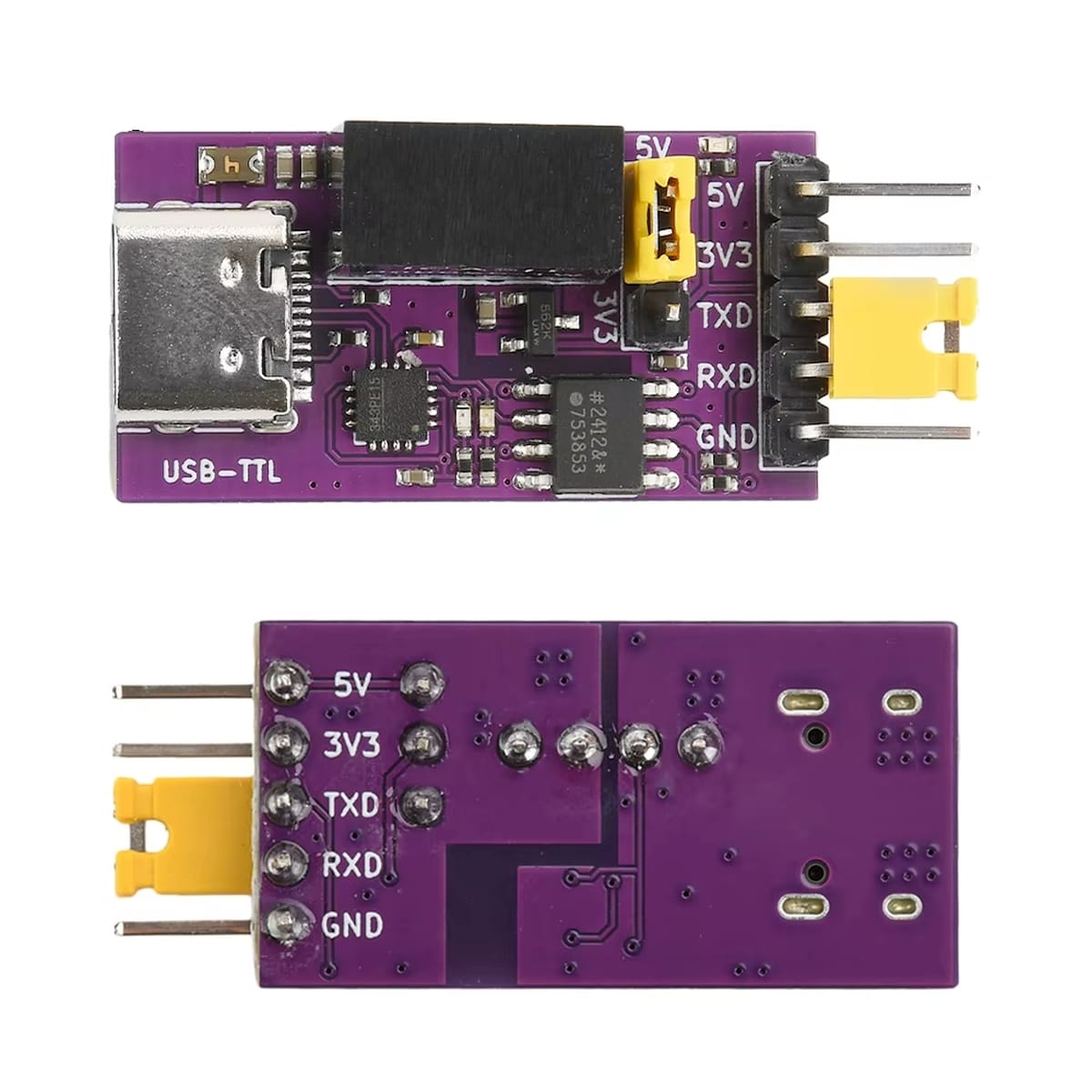

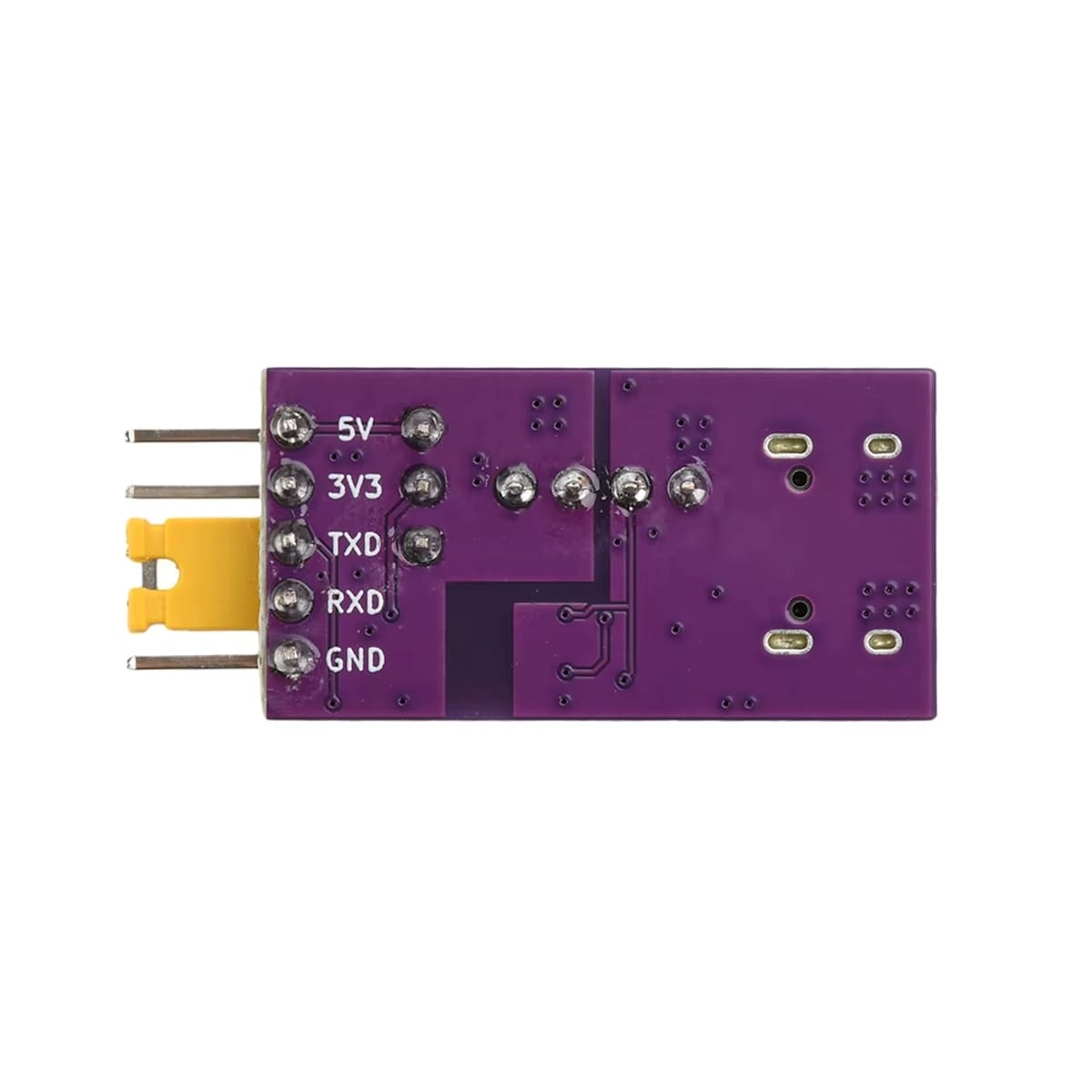

Kérdés: Hogyan kell helyesen bekötni egy CH343 USB–TTL modult mikrokontrollerhez vagy fejlesztőpanelhez?
Válasz: A helyes bekötés alapja, hogy a modul TX lábát a céláramkör RX lábára, a modul RX lábát pedig a céláramkör TX lábára kell kötni. Emellett figyelni kell a megfelelő logikai szintre, a stabil tápellátásra és arra, hogy a boot vagy programozó módhoz szükséges egyéb jelek külön kezelést igényelhetnek. Fontos tudni, hogy a modul 5 V kimenete leválasztott tápról működik, ezért a feszültség pontossága alacsonyabb lehet, nagyjából 4,6–5,5 V tartományban.

Kérdés: Mekkora tápot tud adni a modul a csatlakoztatott eszköznek, és mire kell figyelni tápellátásnál?
Válasz: A megadott adatok szerint a modul 5 V ágon körülbelül 200 mA, 3,3 V ágon pedig körülbelül 150 mA kimeneti terhelést tud biztosítani. Ez elegendő lehet kisebb fejlesztőáramkörök, szenzorok vagy egyszerű UART célhardverek számára, de Wi-Fi-s, relés, motoros vagy csúcsáram-igényes moduloknál már külön tápegység javasolt. A túlterhelés instabil kommunikációt, újraindulást vagy hibás firmware-feltöltést okozhat.

Kérdés: Milyen tipikus hibák fordulhatnak elő USB–TTL kommunikáció közben, és hogyan lehet ezeket elkerülni?
Válasz: A leggyakoribb hibák közé tartozik a felcserélt TX/RX bekötés, a hibás 3,3 V vagy 5 V szintválasztás, a nem megfelelő COM port kiválasztása, a túl magas baud rate, a gyenge USB-kábel, illetve az elégtelen tápellátás. Hibaelhárításnál érdemes először ellenőrizni a jumper állását, a földelési viszonyokat, az operációs rendszer által felismert soros portot, valamint azt, hogy a célhardver valóban UART bootloader vagy soros debug módba került-e.

Kérdés: Milyen gyakorlati projektekhez ajánlható ez a CH343 leválasztott UART downloader modul?
Válasz: Jó választás lehet ESP32, ESP8266, STM32, AVR, egyedi beágyazott panelek, adatgyűjtők, ipari szenzor-interfészek, soros diagnosztikai eszközök és saját fejlesztésű vezérlők programozásához vagy naplózásához. A Type-C csatlakozó, a 3,3 V/5 V TTL támogatás, a nagy baud rate és a leválasztott kommunikáció együtt olyan kombinációt ad, amely jól használható fejlesztéshez, szervizeléshez és laboros hibakereséshez.
