HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás)

A HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás) egy ESP32-S3 alapú LoRa fejlesztőpanel, amely egyetlen panelen ad mikrokontrollert, 868 MHz-es LoRa rádiót, Wi-Fi-t, Bluetooth kapcsolatot és kis méretű OLED kijelzőt. Akkor kerül jó helyre, amikor nem csak egy ESP32 vezérlő kell, hanem egy kész kommunikációs csomópont, amely szenzoradatot tud gyűjteni, helyben állapotot jelezni, majd rádiós úton továbbítani.

A panel központi eleme az ESP32-S3R2, a LoRa kapcsolatot SX1262 rádióchip végzi. A 16 MB Flash és a 2 MB PSRAM miatt több hely marad összetettebb firmware-nek, kijelzős állapotoldalnak, LoRaWAN vagy Meshtastic feladatoknak, mint egy egyszerű ESP32 fejlesztőpanelen. A 0,96″ OLED kijelző nem látványkiegészítő, hanem hibakeresési eszköz: induláskor, hálózati kereséskor, csomagküldéskor és akkumulátoros tesztnél sok fölösleges soros monitorozást kivált.

A HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás) 868 MHz-es LoRa feladatokhoz illik Magyarországon és EU868 környezetben. A napelem és Li-ion akkumulátor csatlakozó terepi kísérleteknél hasznos, de ez nem önálló komplett kültéri végtermék: ház, megfelelő antenna, táptervezés, firmware és rádiós beállítás továbbra is a projekt része.

Az első korlát a rádiós oldal: LoRa adást antenna nélkül nem szabad használni, és a frekvenciasávot, teljesítményt, firmware-beállítást a használati környezethez kell igazítani. A GPS csatlakozás adott, de ennél a változatnál GPS modul nem része a csomagnak.

Működési elv és technikai magyarázat

A Heltec V4 modul központja egy nagy teljesítményű Espressif ESP32‑S3R2 SoC, amely kettős 32‑bites maggal rendelkezik és natív támogatást nyújt Wi‑Fi (802.11 b/g/n) és Bluetooth (LE, mesh) kommunikációhoz. A LoRa rádiót a Semtech SX1262 chip szolgáltatja, amely alacsony fogyasztással és kiváló vételi érzékenységgel (akár ‑137 dBm) bír, így ideális hosszú hatótávolságú, alacsony adatátviteli igényű IoT hálózatokhoz.

A panel tartalmaz egy 0,96″ OLED kijelzőt (SSD1315 driver) a valós idejű információk, hibakeresési adatok és hálózati státusz kiírásához. A tápellátás rugalmas: USB‑C‑n keresztül, Li‑ion akkumulátorról vagy dedikált napelem‑bemeneten keresztül is működtethető.

A HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás) egy olyan fejlesztői csomópont, amely a rövid hatótávú Wi-Fi/Bluetooth világot és a kis adatsebességű, nagyobb távolságú LoRa kommunikációt kapcsolja össze. Egy tipikus projektben a panel a szenzorok és a rádiós hálózat közé kerül: mér, feldolgoz, kijelez és továbbít.

Egy mondatban: a HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás) egy 868 MHz-es LoRa, Wi-Fi és Bluetooth képes ESP32-S3 fejlesztőpanel OLED kijelzővel, akkumulátor- és solar csatlakozással.

A panel akkor praktikus, ha prototípusnál fontos a gyors firmware-fejlesztés, a helyi visszajelzés és a terepi táplálás előkészítése. Nem csak kommunikációs modul, mert saját mikrokontrollerrel futtatja az alkalmazást.

Felhasználási lehetőségek

• Távoli IoT kommunikációs csomópontok – mezőgazdasági szenzorok, környezeti monitoring.
• Meshtastic és LoRaWAN eszközök fejlesztése – hálózati node‑ok telepítése.
• Mobil kommunikációs egységek – hordozható tracker, helymeghatározó GNSS modullal (opcionális)
• Off‑grid alkalmazások – napelemes táplálás és energiamenedzsment.
• Kijelzővel kombinált fejlesztések – valós idejű adatok megjelenítése a modulon.

A Heltec LoRa 32 V4 teljes mértékben kompatibilis széles körben használt fejlesztőkörnyezettel, beleértve az Arduino IDE, a PlatformIO, a MicroPython és az Espressif IDF környezeteket. A modul mechanikailag és elektronikus szinten is visszafelé kompatibilis a korábbi V3‑as Heltec WiFi LoRa 32 panellel, így meglévő projektek könnyen frissíthetők.

A magasabb LoRa teljesítmény és a jobb RF érzékenység a nagyobb hatótávot és a megbízhatóbb kapcsolatot biztosítja az IoT hálózatokban.
Opcionális GNSS: L76K típus.

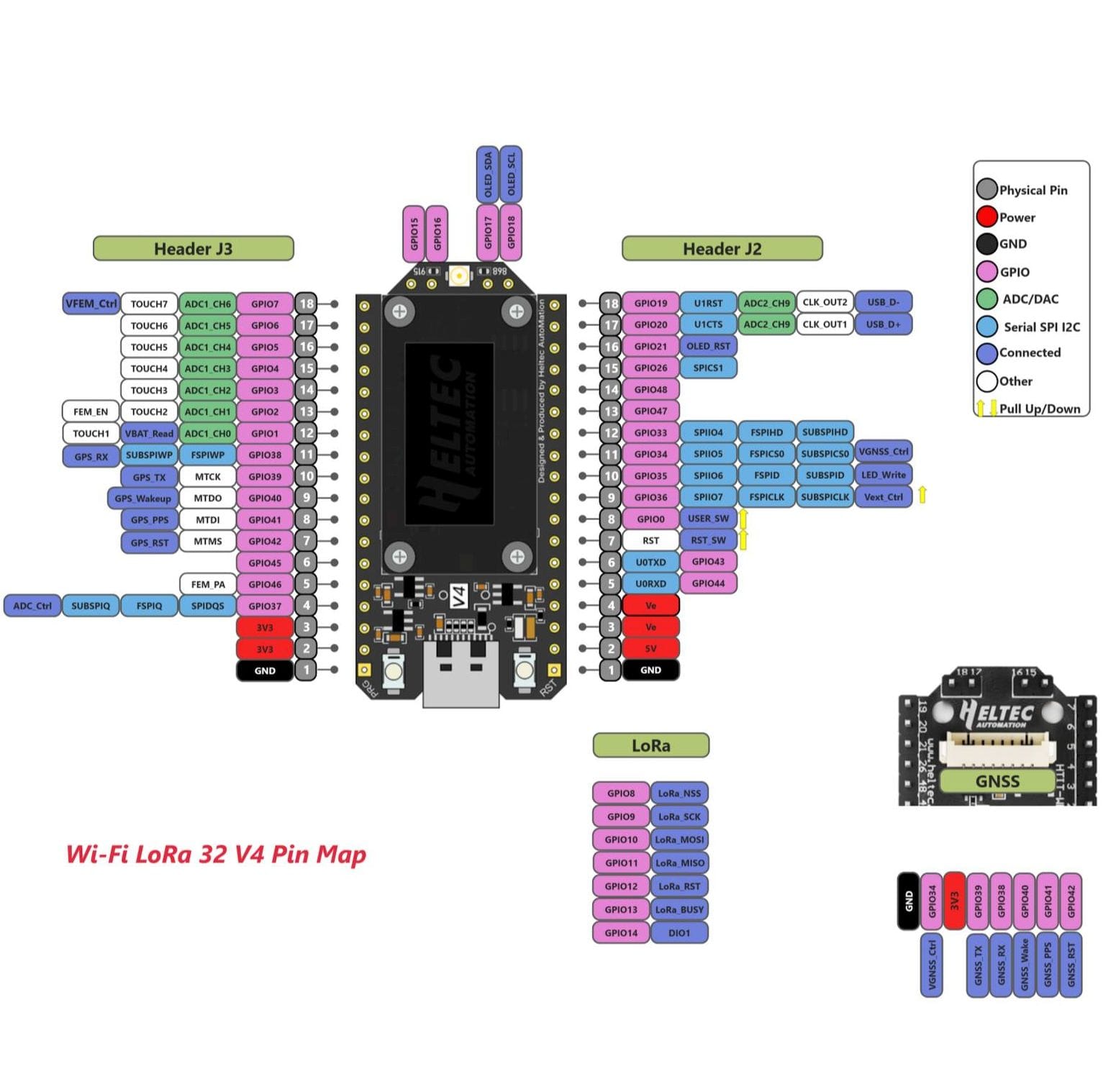

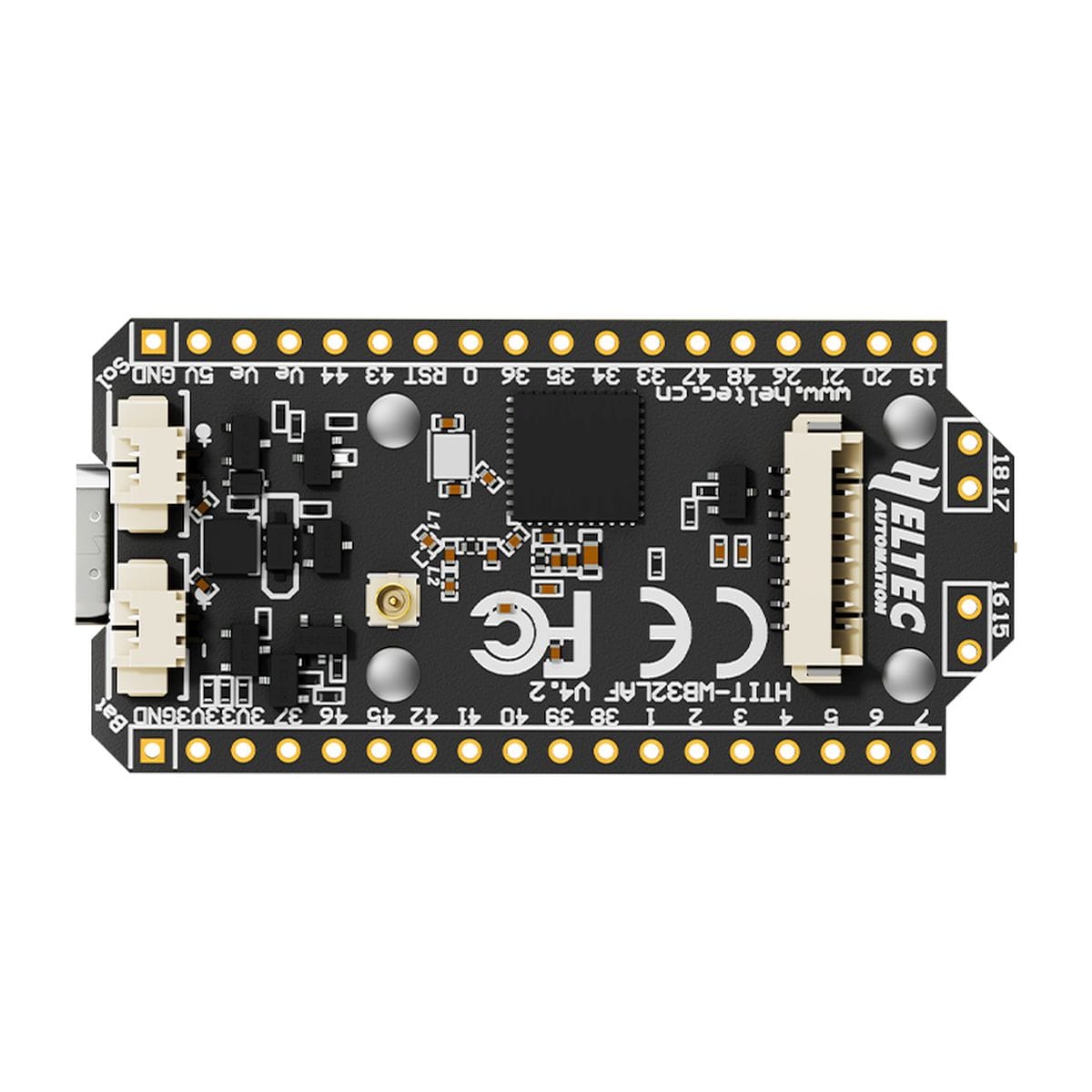

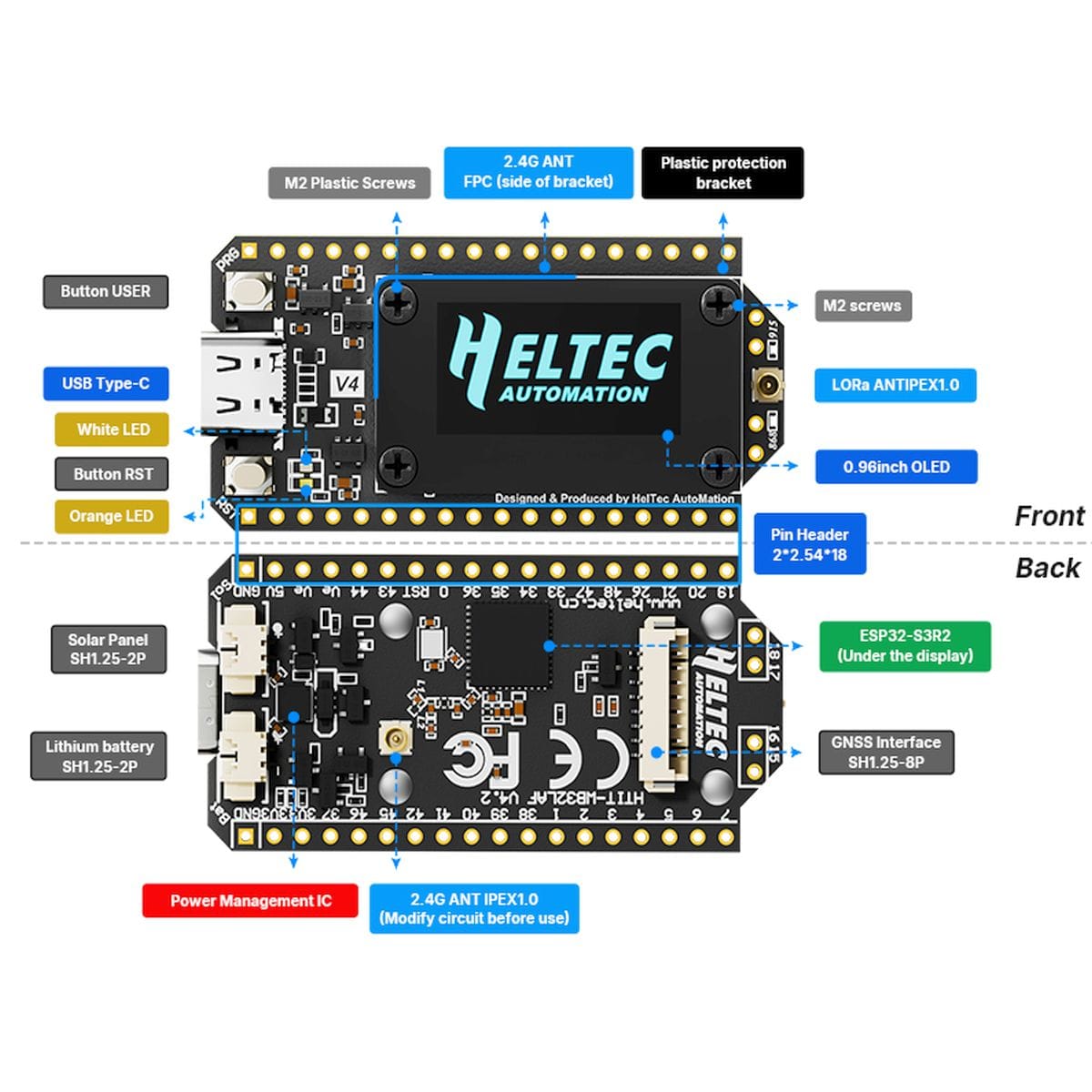

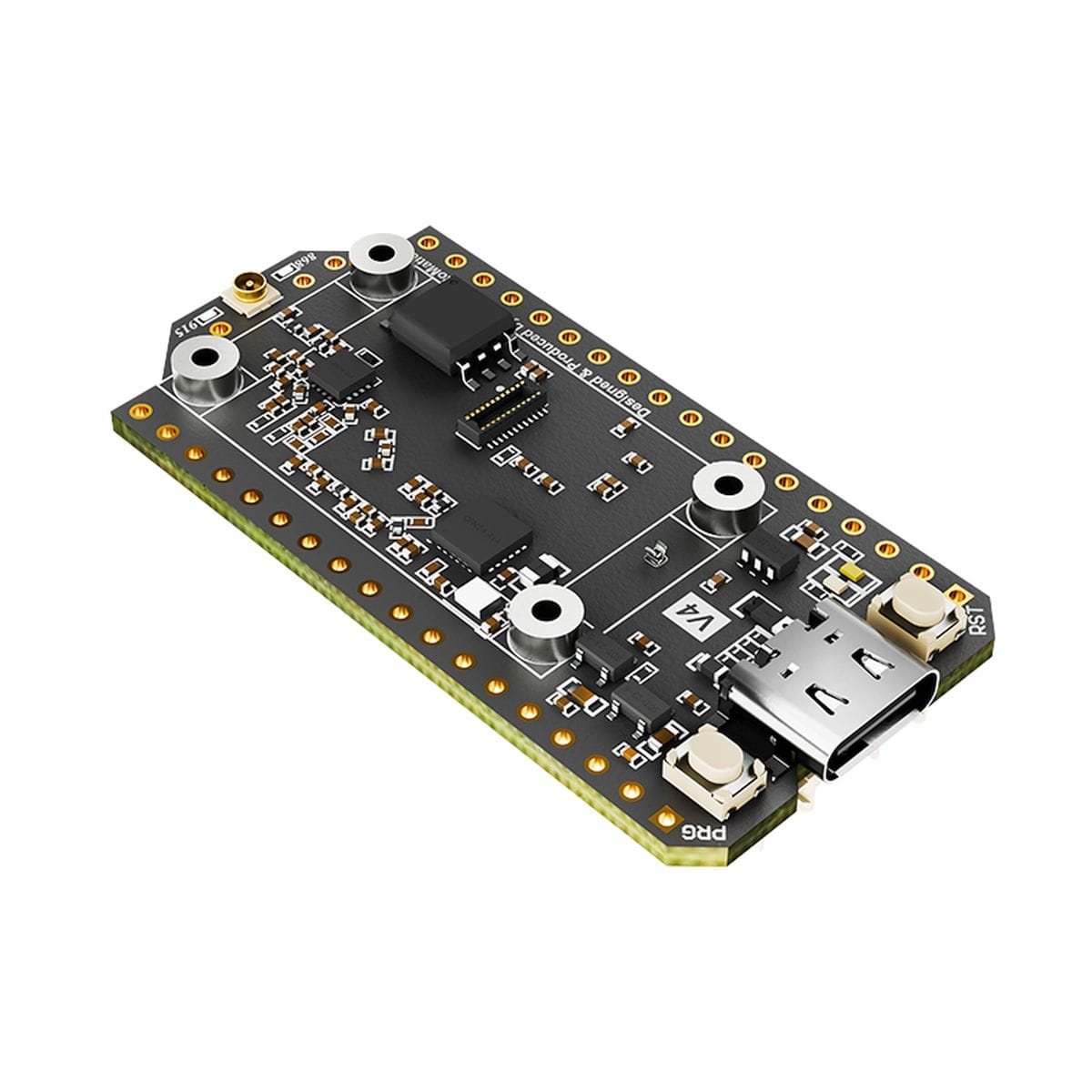

A panel USB-C csatlakozón keresztül programozható és tápellátható. Akkumulátoros felépítésnél az SH1.25-2P Li-ion csatlakozó használható, napelemes kísérletnél külön SH1.25-2P solar bemenet áll rendelkezésre. A panel 5 V-os USB vagy 5 V-os bemeneti táplálással, illetve 3,3-4,2 V-os akkumulátorról használható.

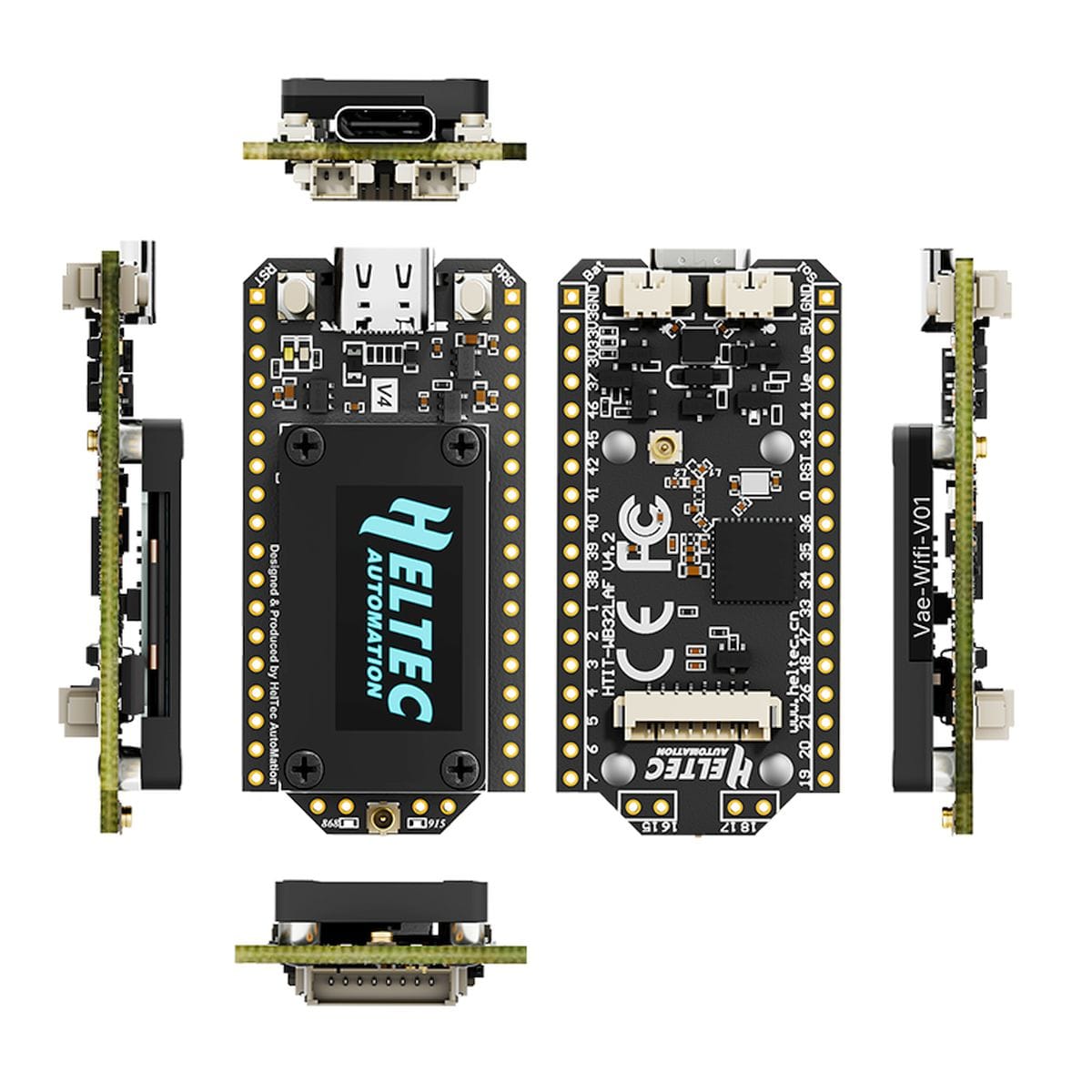

A LoRa oldal SX1262 rádióra épül, külső antennacsatlakozással. A 868 MHz-es antenna a rádiós működés része, nem utólagos kiegészítő. Fejlesztéskor a leggyakoribb hiba, hogy a firmware már adna, de az antenna, frekvenciasáv vagy régióbeállítás nincs rendben.

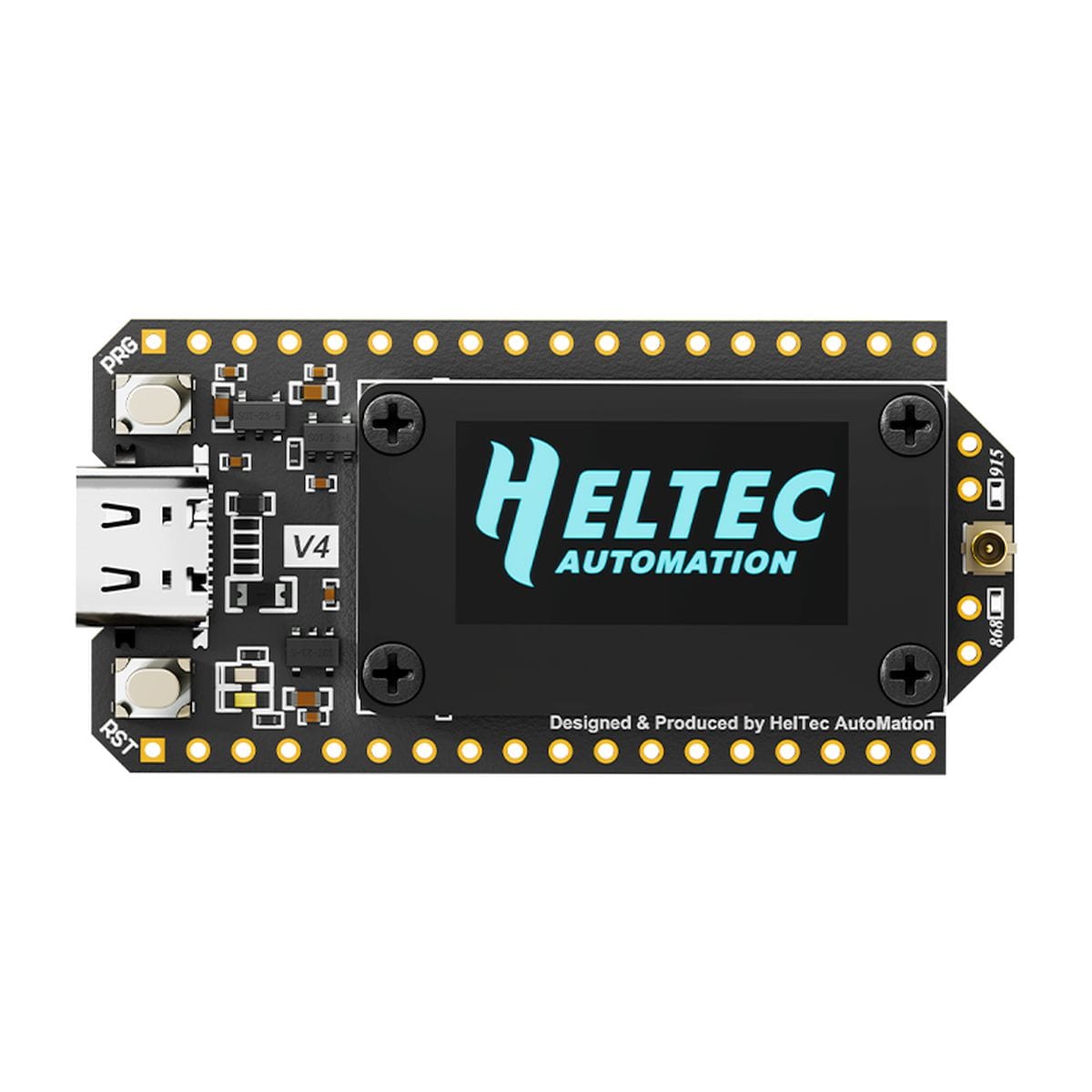

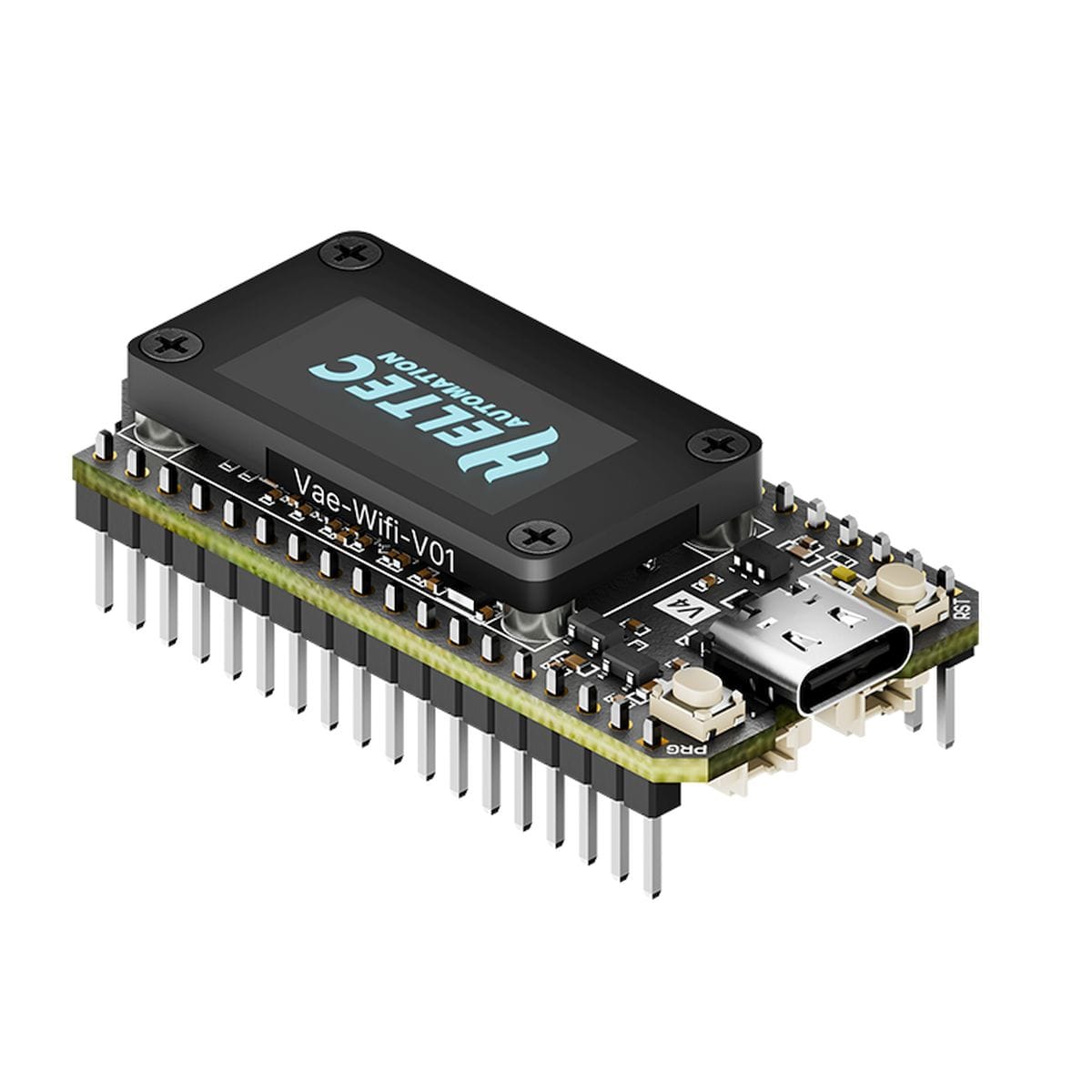

A beépített OLED kijelző SSD1315 vezérlővel, 128 x 64 pontos felbontással dolgozik. A kijelzőt érdemes indulási státuszra, LoRa csomagszámlálóra, akkumulátorállapotra, hibakódra vagy hálózati állapotra használni, mert terepi eszköznél nem mindig van soros konzol kéznél.

Tipikus helyzetek

A HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás)…

• használható 868 MHz-es LoRa szenzorcsomópont fejlesztésére.
• alkalmas Meshtastic kísérletekhez EU868 környezetben.
• használható LoRaWAN prototípushoz, ha a firmware és hálózati oldal is illesztve van.
• Terepi adatgyűjtőnél a solar és akkumulátor csatlakozás miatt jól illeszthető kis fogyasztású próbarendszerbe.
• Oktatási és műhelyes ESP32-S3 rádiós fejlesztéseknél a beépített OLED gyors visszajelzést ad.
• Környezeti monitoringnál a panel szenzoradatot gyűjthet, helyben kijelezhet és LoRa kapcsolaton továbbíthat.
• Távoli mérőpontnál használható akkor, ha kis adatcsomagokat kell továbbítani, nem folyamatos nagy sebességű kapcsolatot.

Mire kell figyelni beüzemeléskor?

Ezekre figyelj

A HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás) kiválasztásakor elsőként a frekvenciasáv dönt. Magyarországi és EU868 projekthez a 868 MHz-es változat a megfelelő irány; 433 MHz-es vagy 915 MHz-es környezethez más változat kell.

A második döntési pont a GPS. A panelen GNSS interfész van, de a T73278 változat csomagja nem tartalmaz GPS modult. Helymeghatározós Meshtastic vagy tracker projekthez külön GNSS modulra vagy a GPS csomagos változatra van szükség.

A harmadik kérdés a tápellátás. USB-s fejlesztéshez elég az USB-C, terepi próbához akkumulátor és napelemes táplálási terv kell. A solar csatlakozó nem váltja ki a teljes energia-méretezést, mert az akkumulátor, fogyasztás, alvó üzem és rádiós adás együtt határozza meg az üzemidőt.

Amikor nem ez lesz a jó megoldás

Ne ezt válaszd, ha

• csak egyszerű ESP32 Wi-Fi fejlesztőpanel kell LoRa, OLED és akkumulátoros terepi felépítés nélkül.
• a projekted 433 MHz-es vagy 915 MHz-es LoRa frekvenciára épül.
• kész, dobozolt, időjárásálló végterméket keresel beépített szenzorokkal.
• nagy adatsebességű, folyamatos adatfolyamot kell rádión továbbítani.
• GPS modult is tartalmazó csomagra van szükséged, mert ennél a változatnál a GNSS modul nem tartozék.
• beépítésnél nincs lehetőség megfelelő 868 MHz-es antenna elhelyezésére.

Egy részlet, amin sok múlhat

LoRa fejlesztésnél a kijelzőt ne csak próbaüzenetre használd. Írasd ki rá a frekvenciát, régiót, csomagszámlálót, RSSI/SNR adatot, tápállapotot és firmware-verziót. Egy terepi LoRa hibánál ez sokkal gyorsabban megmutatja, hogy rádiós, tápellátási vagy programindítási gond van-e.

Műszaki jellemzők

Összehasonlító táblázat a Heltec WiFi LoRa 32 V3 és V4 verziók között:
