WiFi antenna (SMA-male/SMA-apa; 2.4GHz; 2.5dBi)

Leírás

A WiFi antenna – SMA male (SMA apa), 2.4GHz, 2.5dBi egy közvetlenül csatlakoztatható külső antenna 2.4 GHz-es WiFi eszközökhöz. A végén szabványos SMA male – SMA apa csatlakozó van, ezért olyan rádiós eszközre illeszthető közvetlenül, amely SMA female – SMA anya antennacsatlakozással rendelkezik.

Ennél az antennánál különösen a csatlakozó típusára kell figyelni. Nem RP-SMA, és nincs rajta u.FL/IPX pigtail vagy más koaxiális bekötőkábel. Nem egy dobozfalra szerelhető SMA átvezetőből és külön antennából álló készlet, hanem maga az antenna csatlakozik az SMA aljzatra.

A 2.4 GHz-es üzemi sáv és a 2.5 dBi antennanyereség adott. Ha az eszköz RP-SMA csatlakozót használ, 5 GHz-es antennát igényel, vagy az antennát kábellel távolabb kell elhelyezni a rádiómodultól, más kivitel szükséges.

Hol használható?

Egy WiFi antennánál könnyű csak a frekvenciát nézni, pedig a mechanikai csatlakozás ugyanilyen fontos. SMA és RP-SMA kívülről könnyen összekeverhető, miközben a középső érintkező kialakítása eltér. A WiFi antenna – SMA male (SMA apa), 2.4GHz, 2.5dBi akkor illik a rendszerbe, ha a rádiós készülék 2.4 GHz-es antennakimenete szabványos SMA female csatlakozót használ. Ilyenkor nincs szükség külön antennaoldali pigtailre/pótkábelre.

Mi ez egy mondatban? A WiFi antenna – SMA male (SMA apa), 2.4GHz, 2.5dBi egy 2.4 GHz-es, 2.5 dBi nyereségű, közvetlen SMA male csatlakozású WiFi antenna.

Így építhető be…

A beépítés mechanikailag egyszerű: az antenna SMA male csatlakozója az eszköz SMA female antennacsatlakozójára csavarható. A rádió és az antenna között ennél a kialakításnál nincs külön koaxiális antennakábel. Ez különösen akkor praktikus, ha az SMA antennaaljzat már eleve a készülék vagy a műszerdoboz megfelelő pontján található. Ha viszont a rádiómodul csak u.FL vagy IPEX csatlakozással rendelkezik, ez az antenna önmagában nem csatlakoztatható közvetlenül hozzá.

Hol jön jól?

A WiFi antenna – SMA male (SMA apa), 2.4GHz, 2.5dBi több olyan rendszerben használható, ahol 2.4 GHz és szabványos SMA female antennacsatlakozás találkozik:

• 2.4 GHz-es WiFi router külső antennahelyén, ha az aljzat SMA female.
• WiFi access point antennájaként, megfelelő SMA female csatlakozás esetén.
• Beágyazott WiFi vezérlő dobozán kialakított SMA female antennaponton.
• IoT átjáró vagy adatgyűjtő külső 2.4 GHz-es antennájaként.
• Labor- és fejlesztői összeállításban, ahol a rádió kivezetése szabványos SMA female.
• Meglévő 2.4 GHz-es SMA male antenna cseréjeként, ha a csatlakozótípus és az antennanyereség is megfelel.

Mire kell figyelni beüzemeléskor?

Ezekre figyelj

A csatlakozónál ne állj meg annál, hogy “SMA”. A célkészüléken SMA female – SMA anya aljzatnak kell lennie. Az RP-SMA eltérő kialakítású. A második döntési adat a frekvencia: ez 2.4 GHz-es antenna. Ha a készülék kizárólag 5 GHz-en működik, vagy egyetlen antennával mindkét WiFi sávot kell lefedni, nem ez a megfelelő típus.

A 2.5 dBi érték antennanyereséget jelöl. Ebből önmagában nem lehet konkrét hatótávolságot megadni, mert azt a rádió teljesítménye, a vételi oldal, az elhelyezés és a környezet is befolyásolja. Végül a mechanikai elrendezést is számold bele: ez közvetlen SMA csatlakozású antenna, nem olyan kivitel, amelyet egy hosszabb pigtail segítségével tetszőleges helyre lehet áthelyezni.

Amikor nem ez lesz a jó megoldás

Ne ezt válaszd, ha

• a készülék antennacsatlakozója RP-SMA female.
• közvetlen u.FL vagy IPEX antennakimenethez.
• ha kizárólag 5 GHz-es antennára van szükség.
• ha a rádió és az antenna között beépített koaxiális kábelre van szükség.

Egy részlet, amin sok múlhat

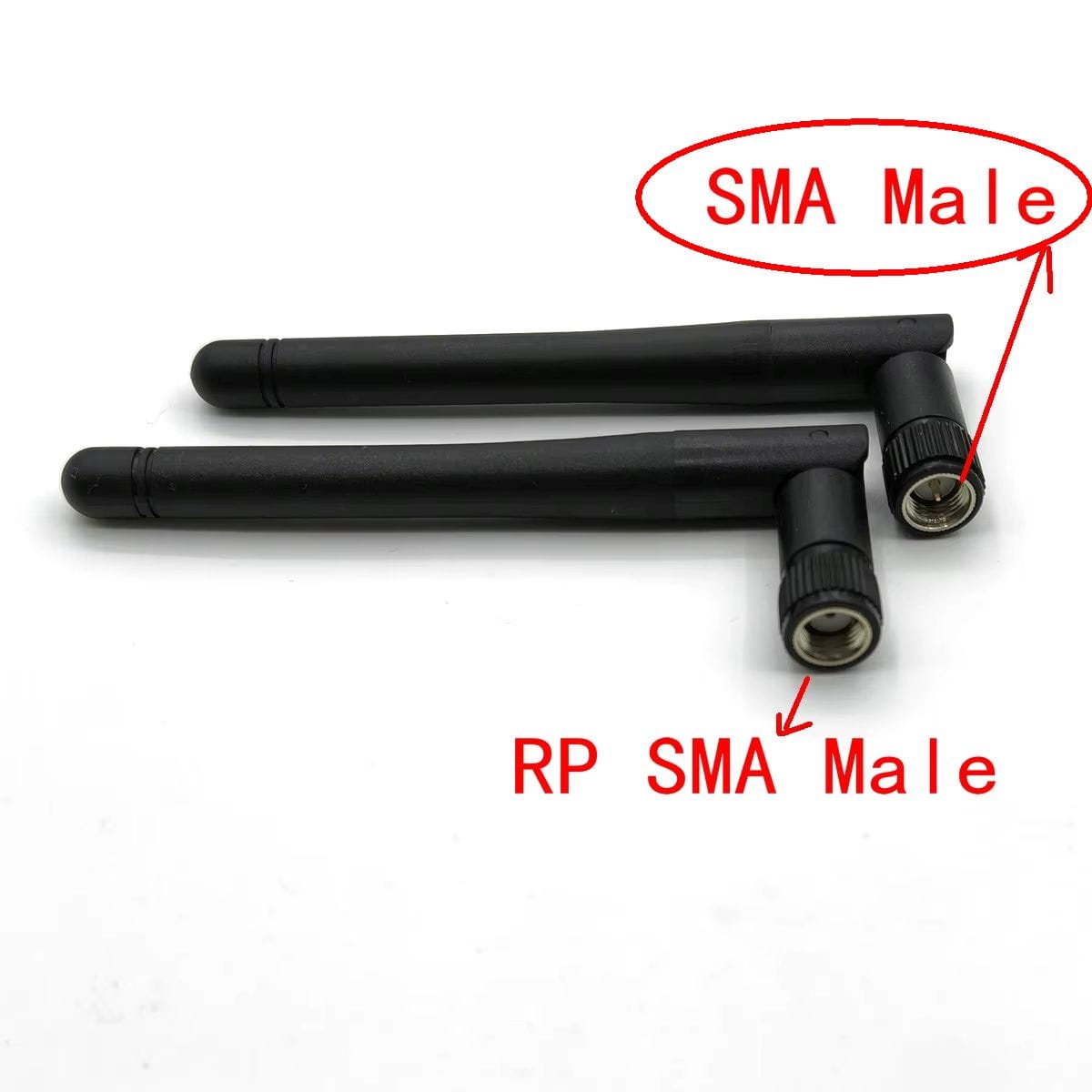

SMA antennánál ne csak a menetet nézd. A szabványos SMA male csatlakozó közepén tüske van, az RP-SMA male közepén pedig hüvely. Emiatt két kívülről nagyon közelinek tűnő csatlakozó mechanikailag megtévesztő lehet, miközben az RF középérintkező nem alkot megfelelő párt.

Műszaki jellemzők

Csomag

• 1 db 2,4 GHz-es antenna SMA apa csatlakozóval (középen tüske)
