NeoPixel LED-mátrix (8×8 RGB LED, WS2812)

Name: NeoPixel LED-mátrix (8×8 RGB LED, WS2812)
Brand: TavIR
SKU: T48192
Price: 1450 HUF
Availability: InStock

1.450Ft (1.142Ft+ÁFA)

5 készleten

Cikkszám: T48192

Leírás

Ha kell egy apró, mégis látványos “visszajelző-ablak” a projektedre, ez a panel pont az: a NeoPixel LED-mátrix (8×8 RGB LED, WS2812/WS2812B) egy 64 pixeles, egyedileg címezhető RGB LED kijelzőmodul, amit egyetlen adatvonalon vezérelsz.

Magyarul: nem kell 64 külön láb, nem kell külön driver-erdő – csak DIN + 5 V + GND, és már mehet a futófény, ikon, állapotjelzés vagy a “na végre működik!” animáció.

Mire jó? – tipikus felhasználások

Prototípusként

Mikrokontrolleres állapotjelzés: hibakódok, üzemmódok, “oké/hibás” minták pixeltérképpel
Prototípus HMI: egyszerű ikonok, visszajelző animációk
Oktatási demonstráció: színek, fényerő, címzés logikája – látványos, gyors sikerélménnyel

Maker / hobby

Futófények, “pixelart” mini animációk
ESP32/ESP8266 WiFi státusz kijelzés (csatlakozva / keres / hiba)
Dekorációs jelzőfény, mini “mood” panel

Hogyan működik? – közérthetően

A WS2812/WS2812B LED-ekben beépített vezérlő van. A vezérlő időzítés-érzékeny adatfolyamot kap a DIN lábon:

Az első LED “leveszi” a neki szánt 24 bites (RGB) adatot,
a maradékot továbbadja a lánc következő LED-jének,
és így tovább, amíg mind a 64 pixel meg nem kapja a saját színét.

A végeredmény: szoftverből rajzolsz – a panel pedig azonnal “megmutatja”, mit gondolsz.

A két tipikus buktató (és hogyan kerüld el)

Itt az a rész, amitől megkíméled magad a “miért villog össze-vissza?!” pillanatoktól.

Tápellátás: 5 V – és a csúcsáram nem viccel

A panel 5 V-os.
Nagy fényerőn a LED-ek meglepően sok áramot vesznek fel (különösen fehérnél).

Gyakorlati javaslat: ha fényes, stabil kijelzést akarsz, külső 5 V tápról etesd, és legyen közös GND a vezérlővel.

3.3 V vezérlés: néha kell szintillesztés

ESP8266/ESP32/Raspberry Pi GPIO esetén a 3.3 V adatjel sokszor elég – de ez nem univerzális igazság.

Ha ezeket tapasztalod: random villogás, hibás színek, instabil működés → gyakran segít egy 3,3 V → 5 V szintillesztő, és a rövid, rendezett kábelezés.

Kábelezés: hosszú vezeték + rossz föld = zaj

Rövid vezeték, jó földelés, stabil táp → nyugalom.
Hosszú vezeték, “lebegő” GND, zajos környezet → meglepetések.

Kompatibilitás

Arduino: NeoPixel jellegű könyvtárakkal (pl. Adafruit NeoPixel)
ESP8266 / ESP32: egyvezetékes vezérlés, animációk, WiFi-s státusz kijelzés
Raspberry Pi: vezérelhető, de a rendszerterhelés/időzítés miatt körültekintést igényel

Mikor nem ez a jó választás?

Ha nagy méretű, nagy fényáramú kijelzőt akarsz folyamatos maximális fényerőn
Ha mindent a mikrokontroller 5 V kimenetéről etetnél (nem erre való)
Ha olyan rendszered van, ahol sok megszakítás fut és a protokoll stabilitása kritikus (időzítés!)

Mini emlékeztető (mielőtt bekötöd)

Külső 5 V táp (ha nem csak “pislákoltatod”)
Közös föld (GND) a vezérlő és a panel között
3,3 V jel esetén: ha bizonytalan, számolj szintillesztéssel
Rövid, rendezett kábelezés → kevesebb “szellemvillogás”

Ha szereted, amikor egy eszköz azonnal visszajelez, és végre látszik, hogy a kódod mit csinál… akkor ez a 8×8-as NeoPixel mátrix nagyon gyorsan a kedvenc “vizuális csavarhúzód” lesz.

Főbb műszaki jellemzők

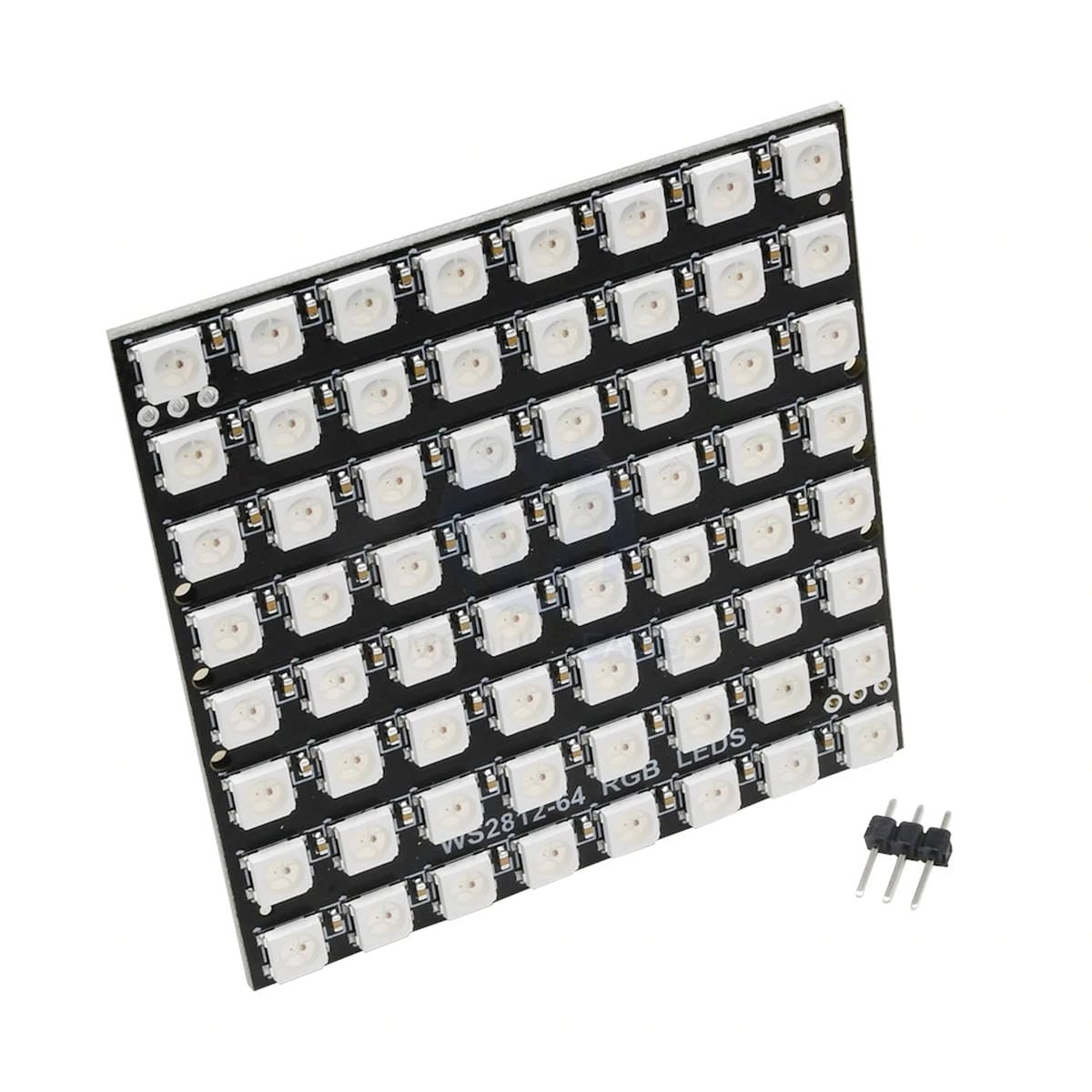

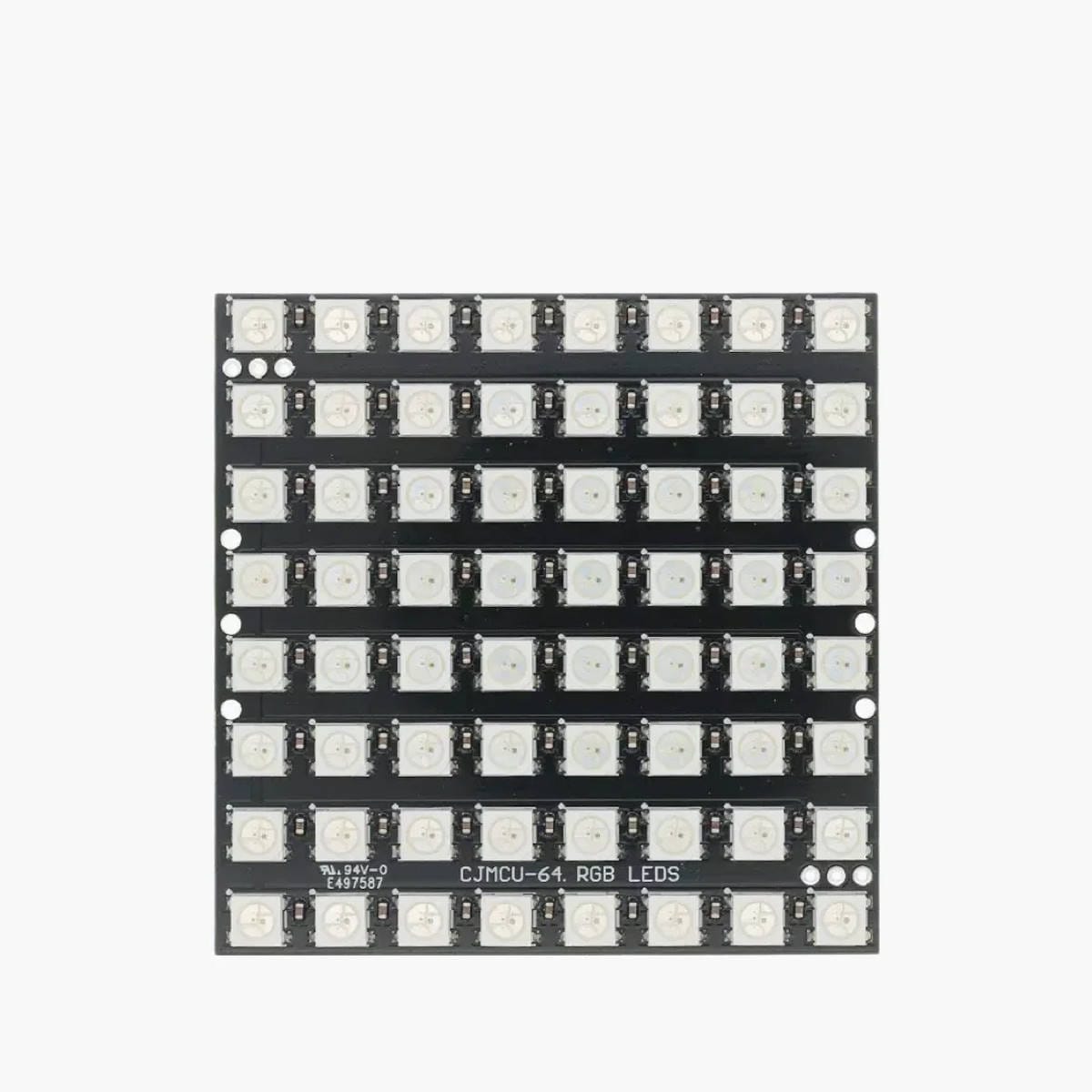

LED-ek száma: 64 db (8×8)
LED típus: WS2812 / WS2812B
Tápfeszültség: 5 V (külső 5 V táplálás ajánlott nagy fényerőn)
Standard 5V külső opcionális feszültség-csatlakozás,
Egyedileg címezhető RGB LED (16M színárnyalat),
Kommunikáció: egyvezetékes soros adatjel (DIN)

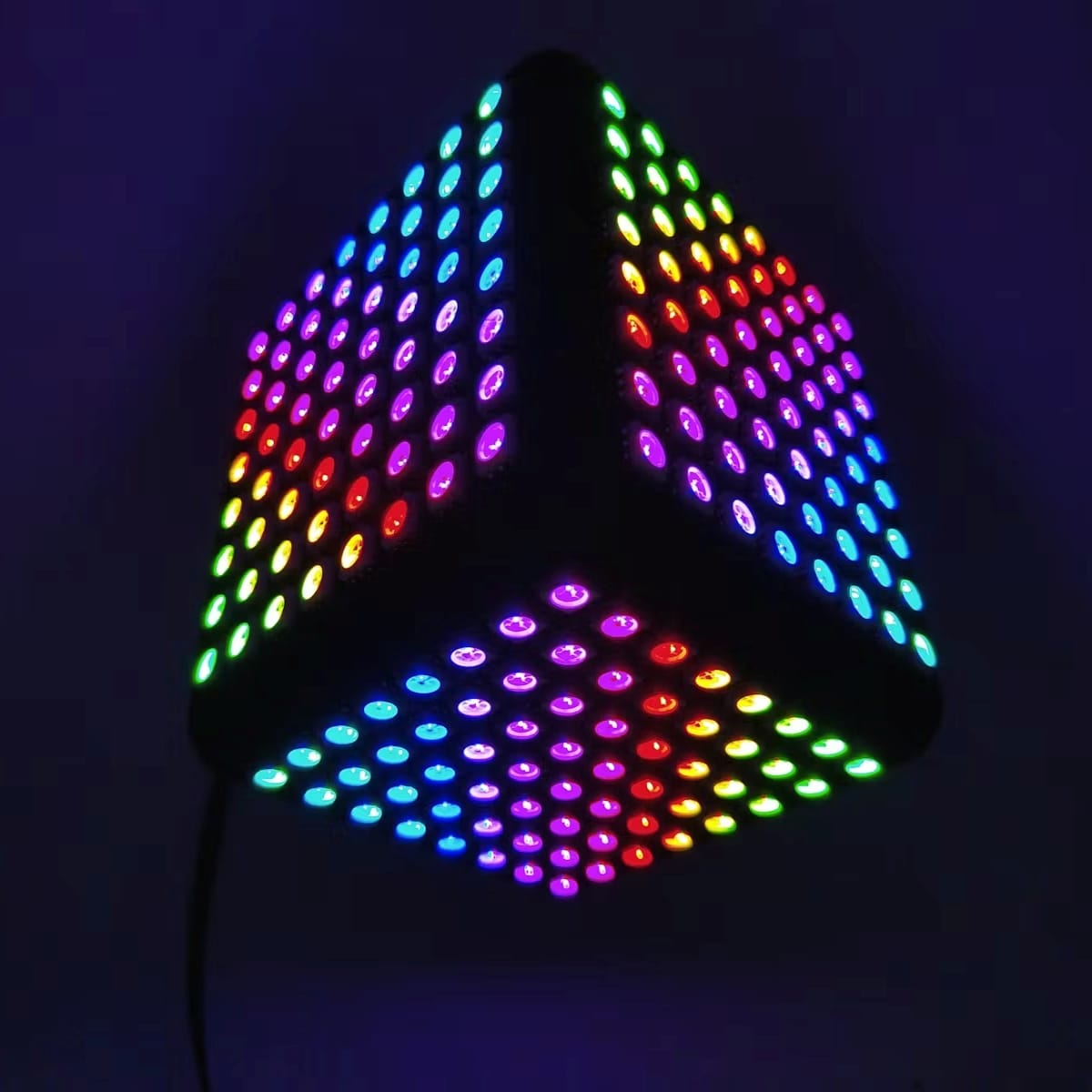

Sorbaköthetőség (kaszkád): több panel felfűzhető a kijelzőfelület növeléséhez

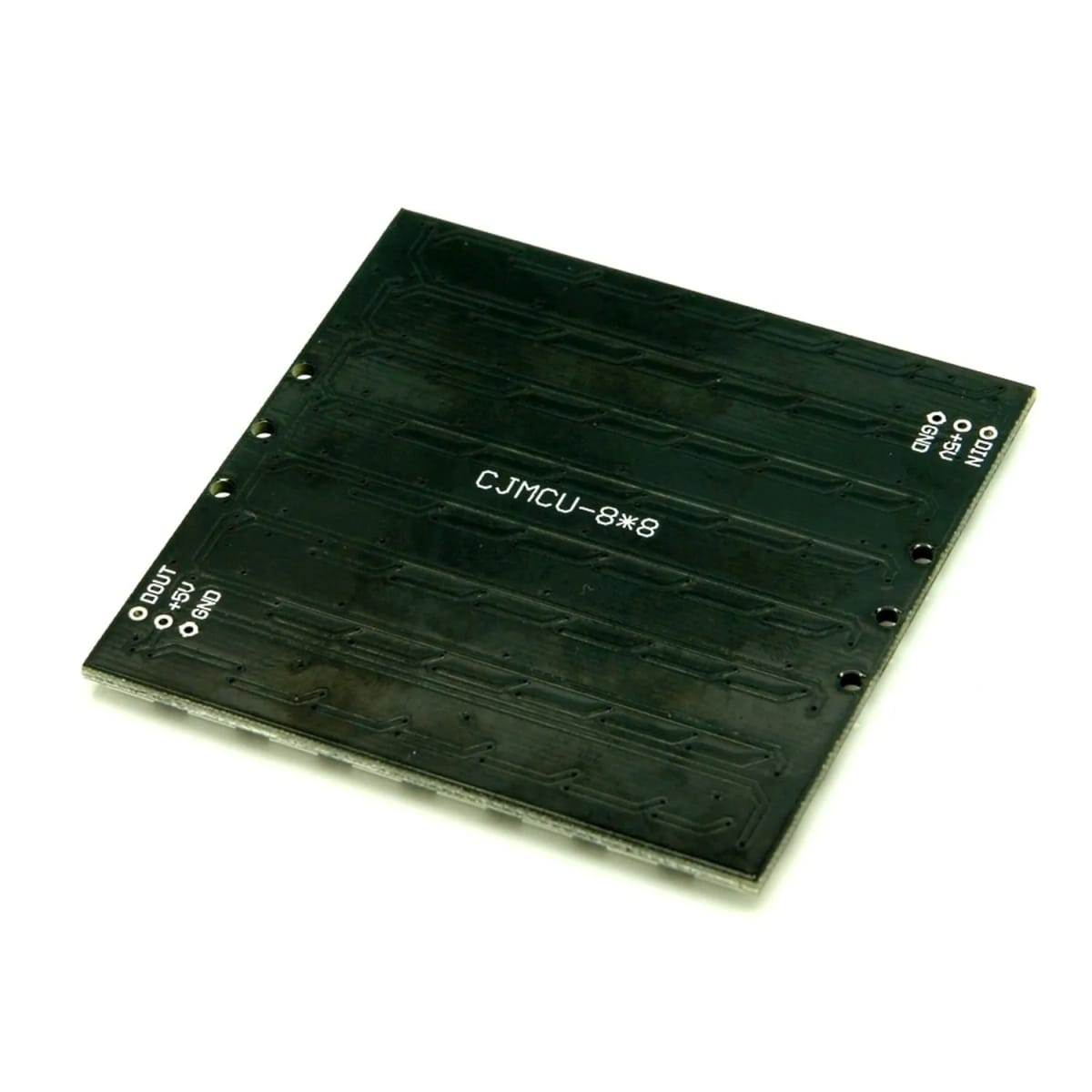

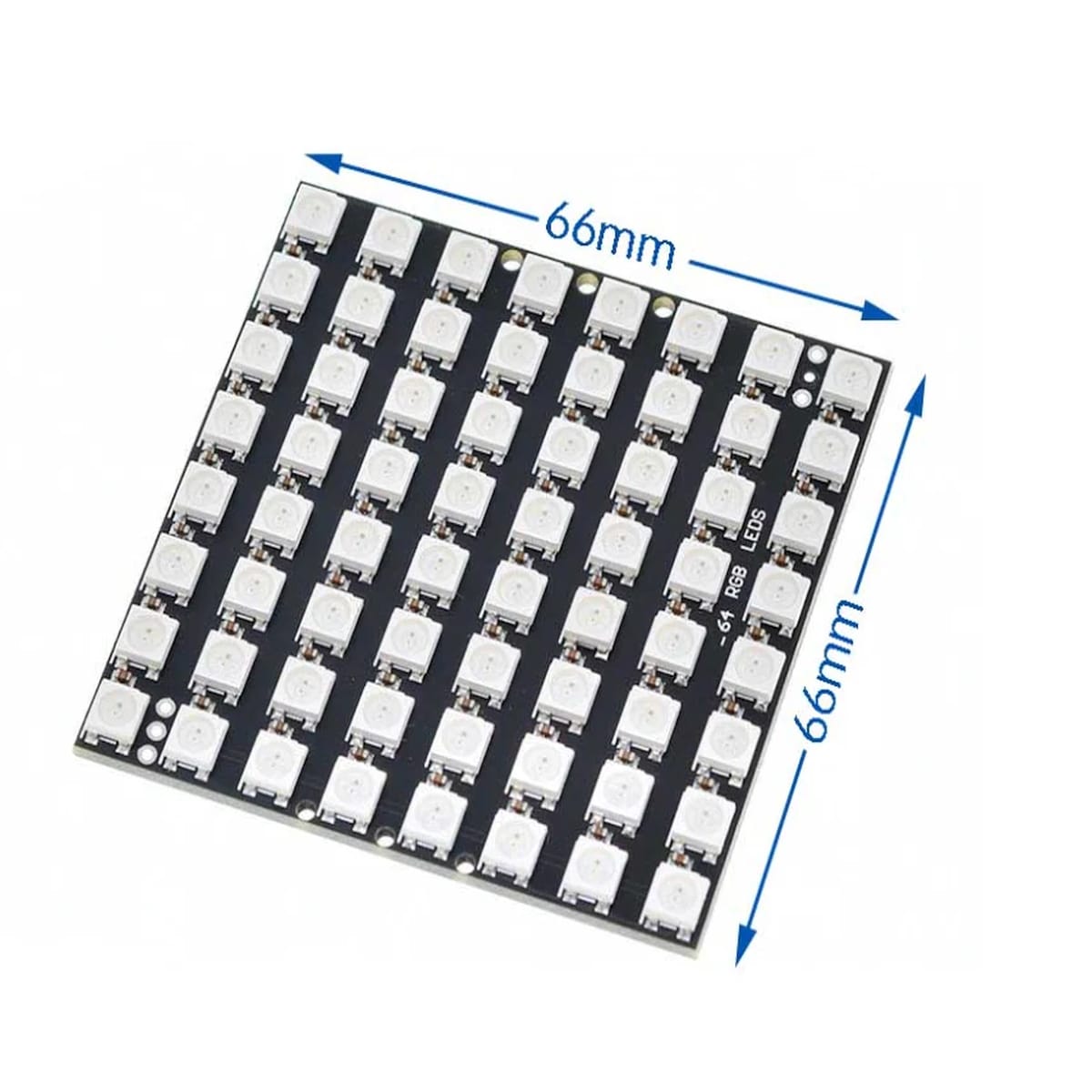

Méret: (NYÁK) ~66.3mm x 65.3mm,
NYÁK színe: fekete
Rögzítés: csavaros vagy hátlapi ragasztással. A Rögzítőfuratok elhelyezkedése eltérő lehet (M2…M2.5 furat)!.

Megjegyzés: a Din logikai szint és a maximális áramfelvétel erősen függ a használattól (fényerő, színek, animáció). Ha integrációhoz pontos szám kell, érdemes a WS2812B adatlapot alapul venni.

Dokumentáció, mintakód

WS281x RGB LED műszaki adatlap, mintaalkalmazások (Neopixel strip, Neopixel_matrix)

Csomag

1x WS2812B 8×8 mátrix (64) modul

További információk

Tömeg	0,05 kg
Méretek	8 × 8 × 1 cm
Cikkszám	T48192
Chipkészlet	WS2812B
Szín	RGB
Tápfeszültség [V]	5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„NeoPixel LED-mátrix (8×8 RGB LED, WS2812)” értékelése elsőként

Kérdés: Mire való a NeoPixel LED-mátrix (8x8 RGB LED, WS2812)?
Válasz: A NeoPixel LED-mátrix egy 8x8 pixeles, összesen 64 darab egyedileg címezhető RGB LED-ből álló kijelzőmodul, amely alkalmas animációk, ikonok, állapotjelzések, szövegszerű minták, egyszerű vizuális effektek és interaktív mikrokontrolleres projektek megjelenítésére. A WS2812/WS2812B technológia előnye, hogy minden pixel külön vezérelhető, ezért Arduino, ESP32, ESP8266 vagy RP2040 alapú fejlesztésekhez is jól használható, amikor kevés vezetékkel kell látványos RGB LED kijelzőt építeni.

Kérdés: Mikor jó választás ez a 8x8-as WS2812 LED-mátrix egy projektben?
Válasz: Ez a LED-mátrix akkor jó választás, ha kompakt méretben szeretnél címezhető RGB LED kijelzőt használni prototípushoz, oktatási demonstrációhoz, hangulatfényhez, játékprojekthez, állapotkijelzéshez vagy szenzoradatok vizuális megjelenítéséhez. A 64 pixeles elrendezés elegendő kisebb animációkhoz, miközben a NeoPixel megoldás programozása egyszerűbb lehet, mint sok külön LED vagy bonyolultabb kijelzőmodul kezelése.

Kérdés: Milyen feszültséggel működik, és milyen vezérlőkkel kompatibilis a modul?
Válasz: A modul tipikusan 5 V tápfeszültséggel működik, és a vezérléshez 3,3–5 V jelszint használható. Emiatt jól illeszthető Arduino UNO, Arduino Mega, ESP8266, ESP32, Raspberry Pi Pico és más mikrokontrolleres alappanelek mellé. A kompatibilitás egyik kulcsa, hogy a WS2812 adatvonal időzítésérzékeny, ezért stabil tápellátás, közös föld és megfelelő könyvtárhasználat szükséges a hibamentes működéshez.

Kérdés: Hogyan kell bekötni a NeoPixel 8x8 RGB LED-mátrixot?
Válasz: A bekötésnél általában három alapkapcsolatra kell figyelni: 5 V tápellátás, GND közös föld, valamint egy adatvezeték a mikrokontroller digitális kimenetéről a mátrix adatbemenetére. Nagyobb fényerő vagy összefűzött panelek esetén célszerű külön 5 V tápról gondoskodni, mert a teljes LED-mátrix áramfelvétele jelentősen megnőhet. A stabil működéshez fontos a rövid vezeték, a közös referenciaföld és a megfelelő tápkábelezés.

Kérdés: Milyen könyvtárakkal és szoftveres megoldásokkal lehet vezérelni ezt a WS2812 LED-mátrixot?
Válasz: A 8x8-as NeoPixel LED-mátrix jellemzően Adafruit NeoPixel, FastLED vagy más WS2812-kompatibilis könyvtárral vezérelhető. Ezek a megoldások támogatják az egyedi pixelcímzést, a fényerőszabályzást, az animációkat, a színkeverést és a mátrixos megjelenítést is. Ha a cél nem csak egyszerű villogtatás, hanem gördülő minta, ikon vagy pixelalapú effekt, akkor célszerű olyan szoftveres struktúrát választani, amely a LED-mátrix koordinátakezelését is támogatja.

Kérdés: Összefűzhető több ilyen RGB LED-mátrix, ha nagyobb kijelzőfelület kell?
Válasz: Igen, a modulok sorba köthetők, így nagyobb kijelzőfelület vagy hosszabb animációs sáv is kialakítható. Ilyenkor azonban különösen fontos a megfelelő 5 V tápellátás, mert több összefűzött WS2812 LED-mátrix esetén az áramigény gyorsan megnő. A skálázhatóság előnye, hogy a rendszer bővíthető, de az adatfrissítés sebessége, a tápinjektálás és a vezetékek minősége is egyre lényegesebb lesz.

Kérdés: Milyen tipikus hibák fordulnak elő használat közben, és hogyan lehet ezeket elkerülni?
Válasz: A leggyakoribb hibák közé tartozik a villogás, a hibás színek, a részben működő pixelek, az instabil indulás és az, hogy a LED-mátrix csak néhány LED-ig reagál. Ezek oka gyakran alulméretezett 5 V tápellátás, hiányzó közös GND, túl hosszú adatvezeték, hibás pixelindexelés vagy nem megfelelő WS2812 könyvtárbeállítás. A megbízható működéshez érdemes a tápellátást túlméretezni, a vezetékezést röviden tartani, és a szoftverben a pontos pixelkiosztást ellenőrizni.

Kérdés: Milyen gyakorlati alkalmazásokhoz használható ez a NeoPixel mátrix?
Válasz: A modul jól használható státuszkijelzőhöz, vizuális hibajelzéshez, IoT eszközök LED-es visszajelzéséhez, dekorációs fényprojektekhez, egyszerű játékgrafikához, robotikai visszajelző panelhez, oktatási demókhoz és szenzoradatok színes megjelenítéséhez. Mivel minden pixel külön vezérelhető, a 8x8 RGB LED-mátrix kis méret mellett is sokkal rugalmasabb, mint egy hagyományos, nem címezhető LED-panel.
