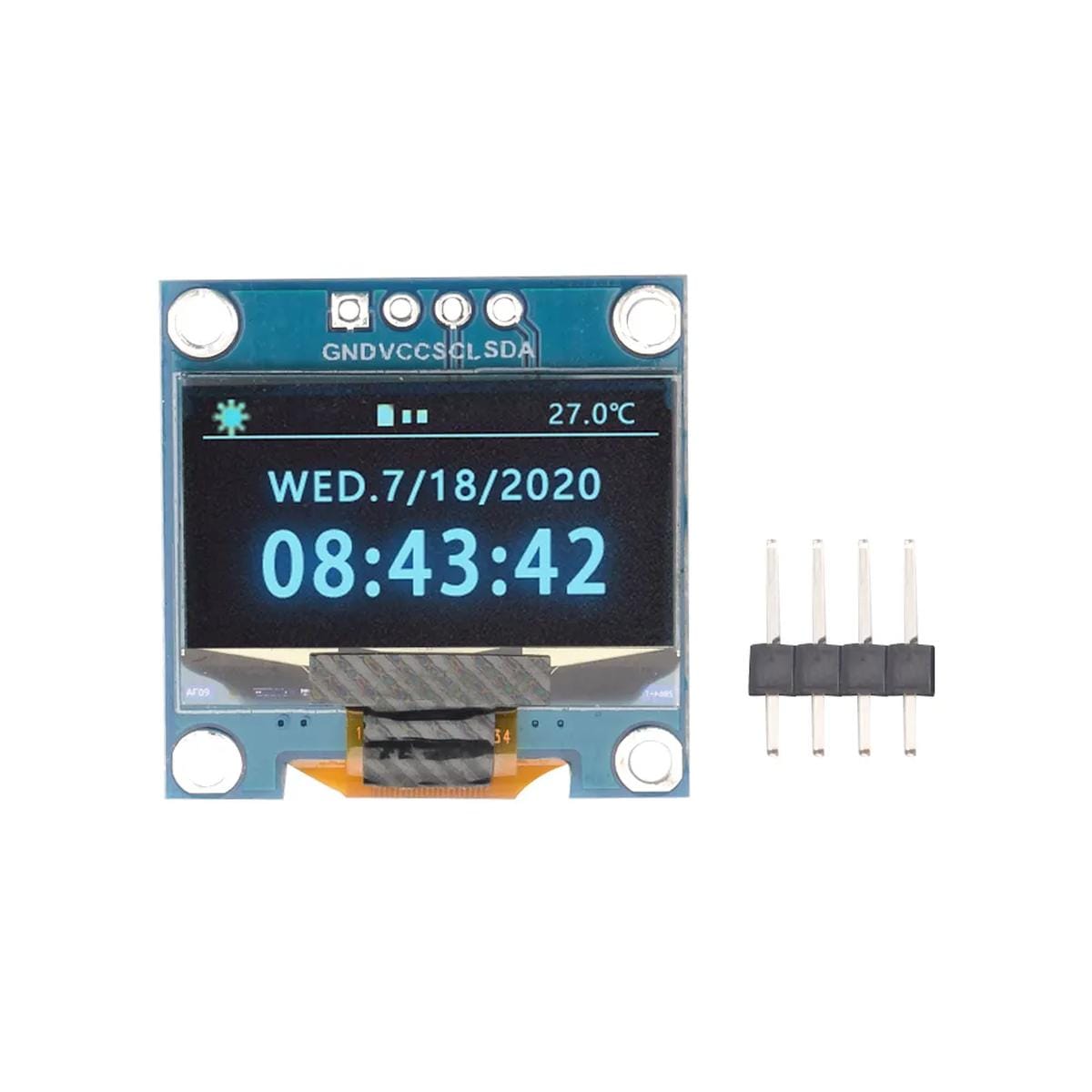

Bekapcsolt 0,96 hüvelykes kék OLED kijelző dátum-, idő- és hőmérséklet-adatokkal, felső I2C csatlakozópontokkal, négy rögzítőfurattal és külön mellékelt négypólusú tüskesorral Arduino projektekhez.

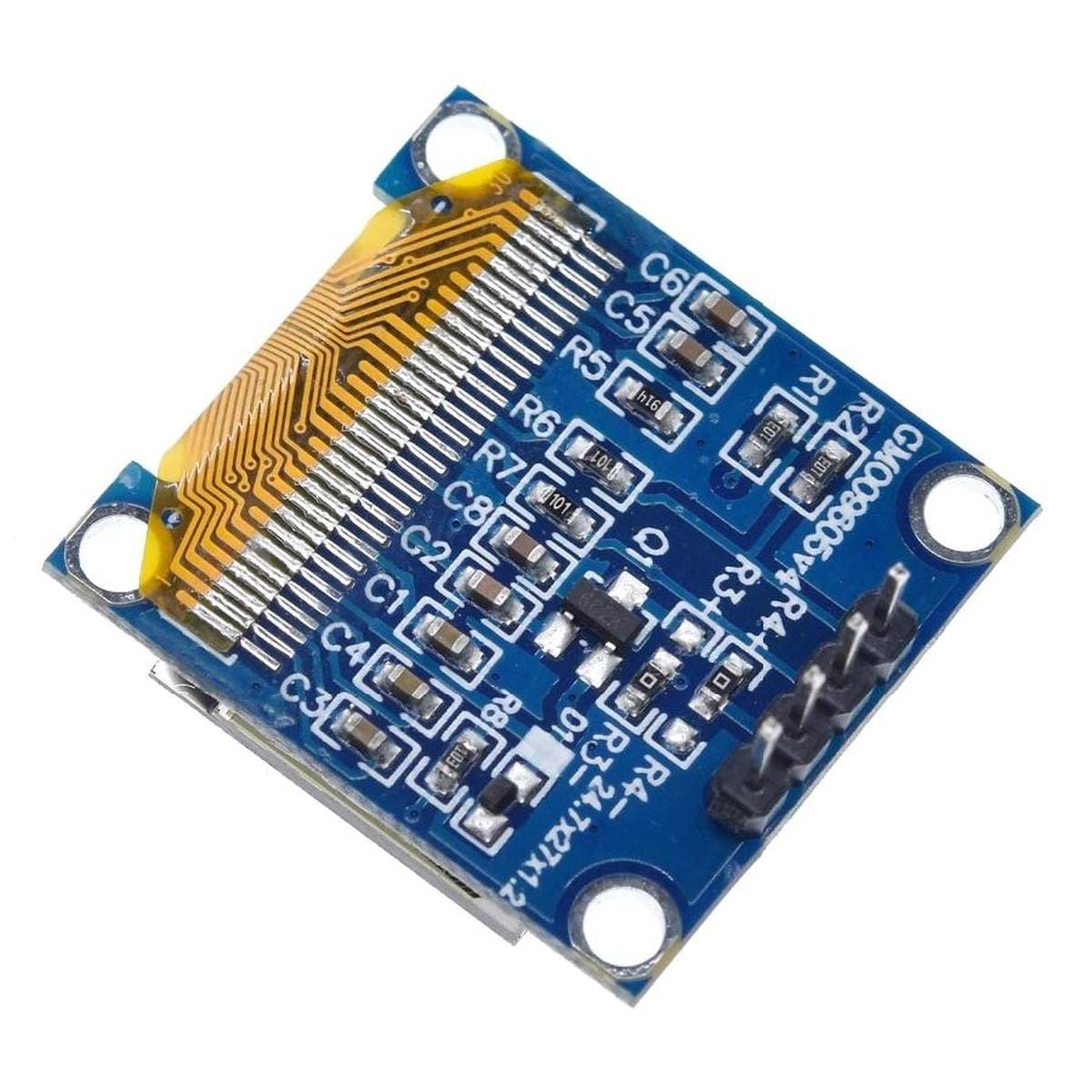

0,96 hüvelykes SSD1306 OLED kijelzőmodul hátoldala kék nyákkal, négypólusú I2C tüskesorral, SMD alkatrészekkel, rögzítőfuratokkal és a kijelző szalagkábelének forrasztott csatlakozásával mikrokontrolleres projektekhez.

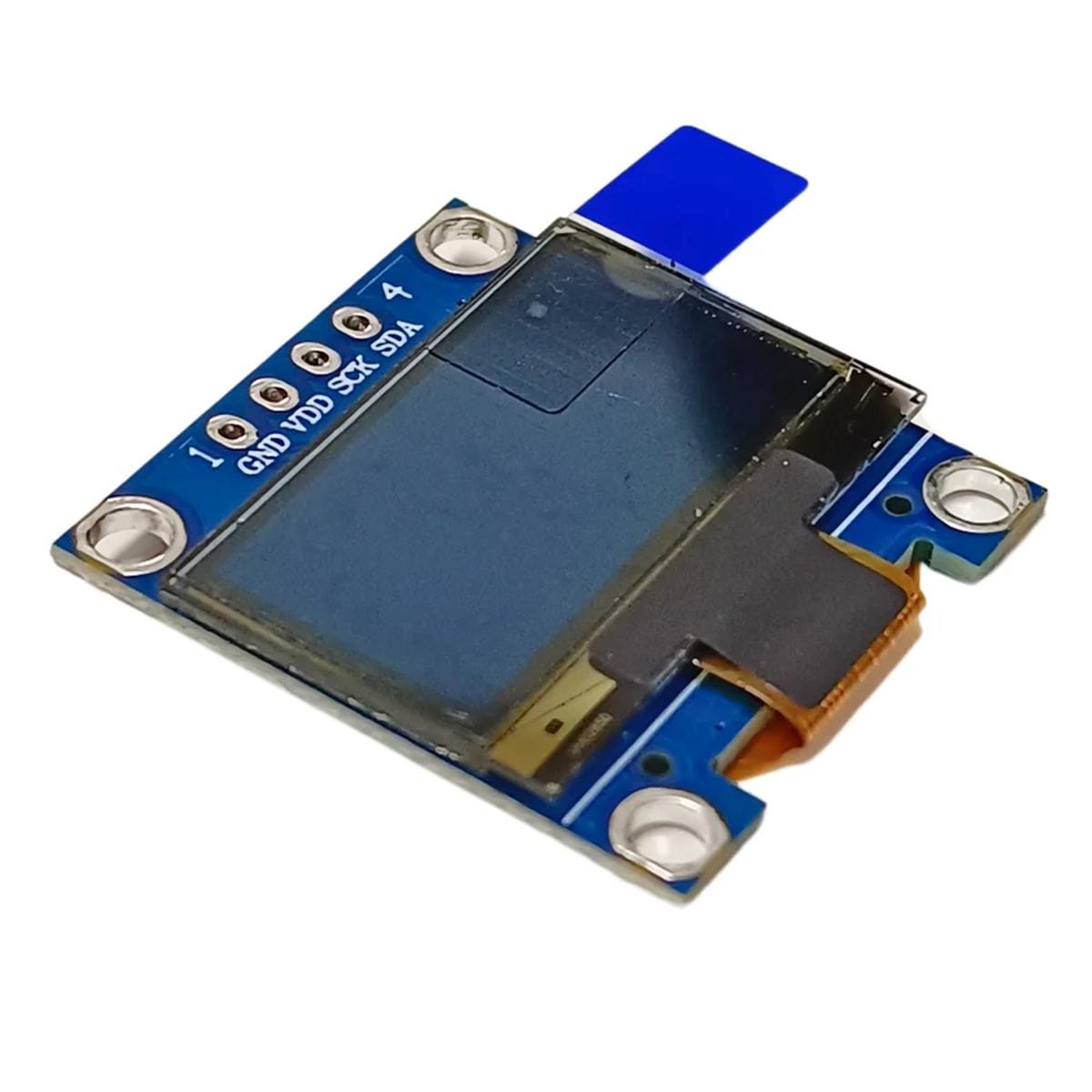

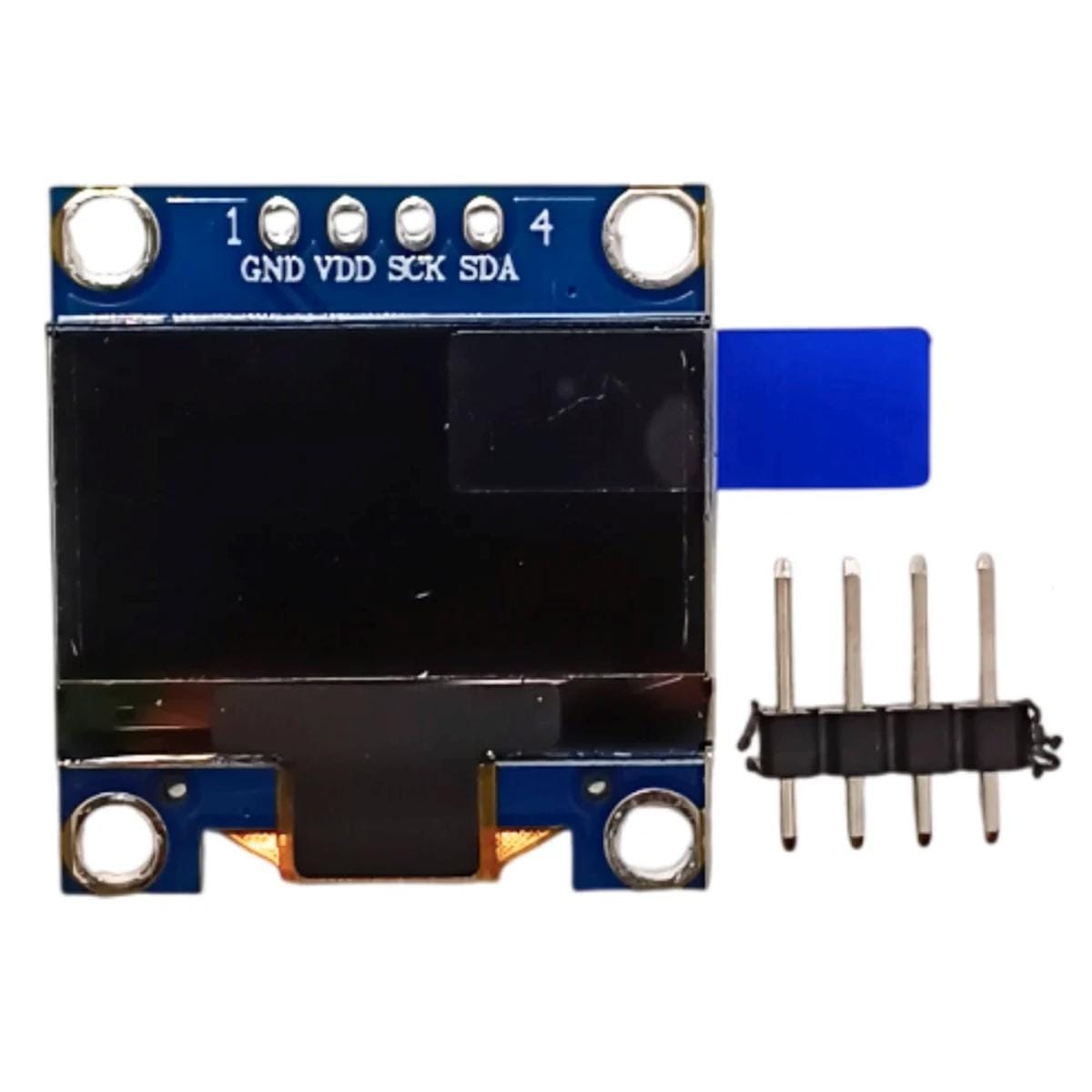

0,96 hüvelykes 128×64 pixeles OLED kijelzőmodul elölnézetből, GND, VDD, SCK és SDA jelölésű I2C csatlakozópontokkal, négy rögzítőfurattal és külön mellékelt tüskesorral mikrokontrolleres használathoz.

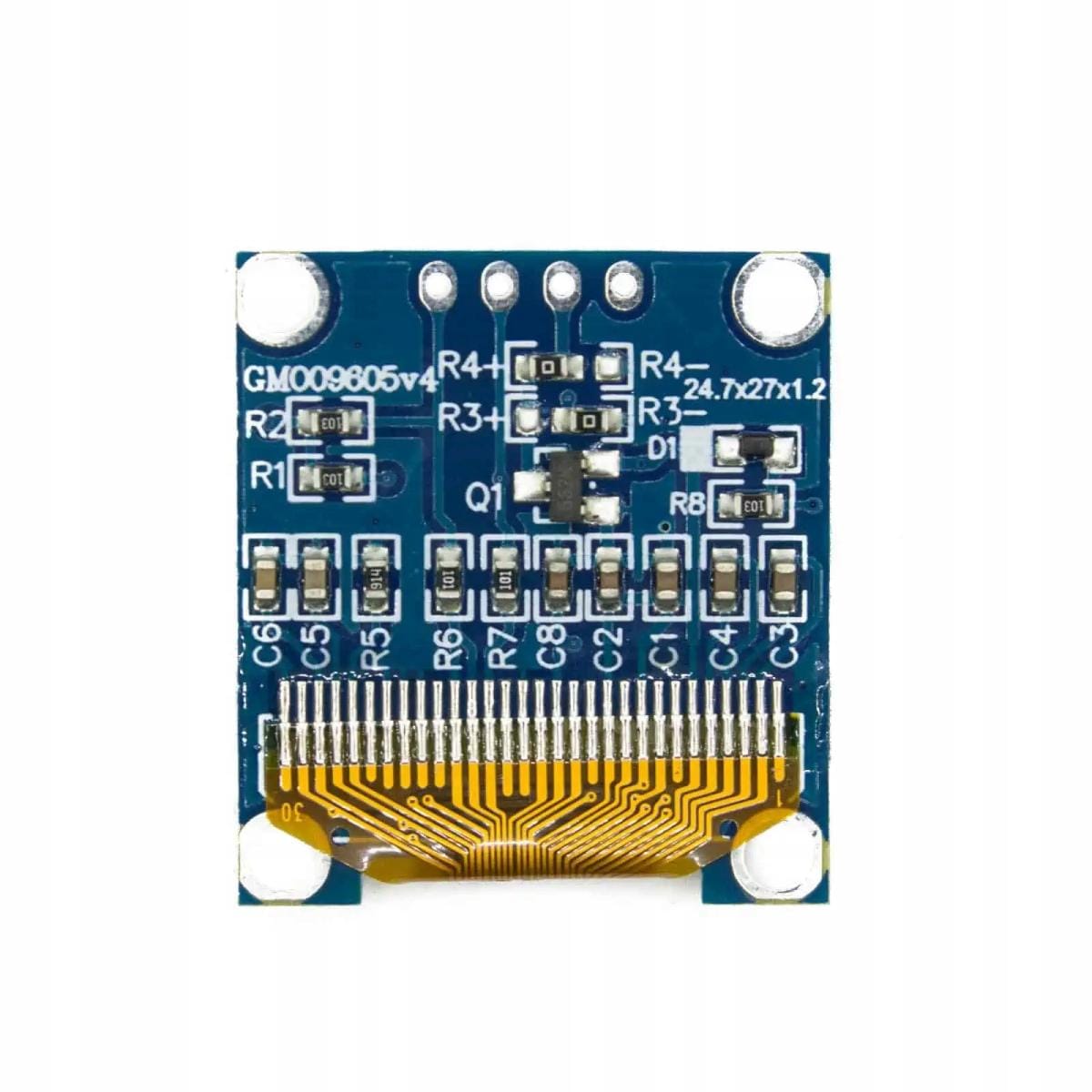

0,96 hüvelykes SSD1306 OLED modul hátoldala szemből, négy csatlakozóponttal, SMD ellenállásokkal és kondenzátorokkal, hajlékony kijelzőszalaggal, valamint négy sarokfurattal elektronikai beépítéshez és javításhoz.

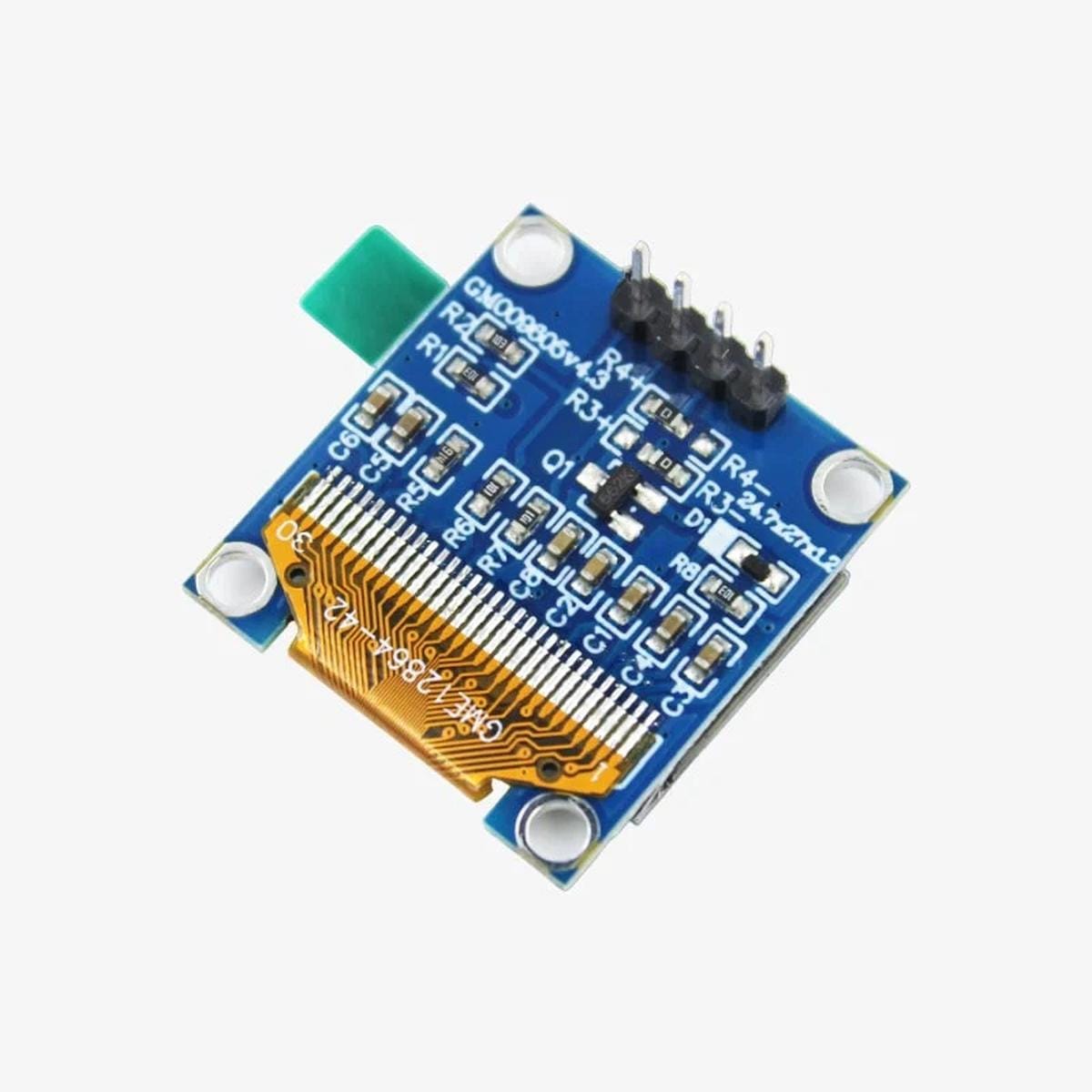

Ferdeszögből fotózott 0,96 hüvelykes SSD1306 OLED modul hátoldala beforrasztott négypólusú tüskesorral, kék nyákkal, SMD alkatrészekkel, szalagkábellel és négy rögzítőfurattal Arduino vagy ESP8266 projektekhez.

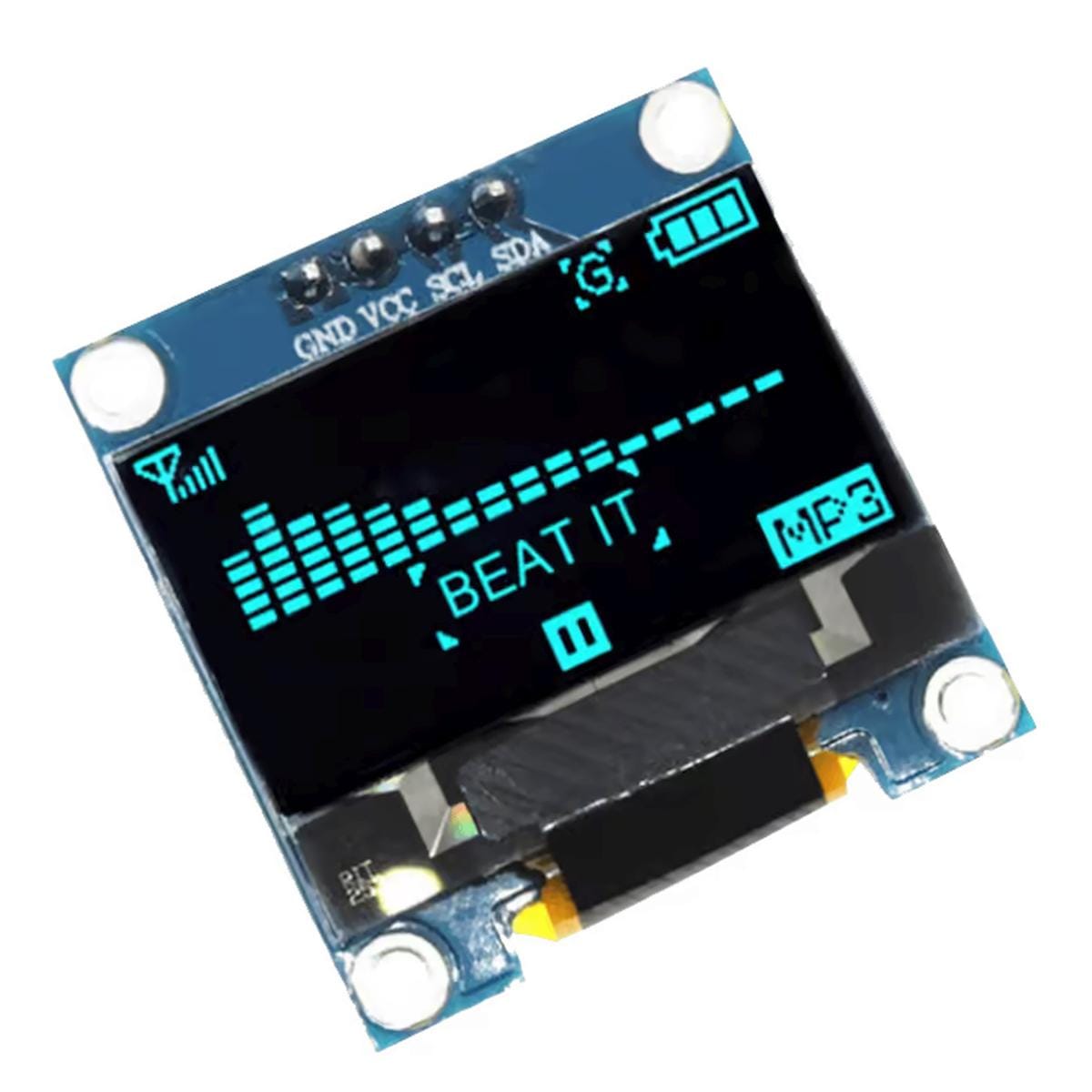

Bekapcsolt 0,96 hüvelykes kék OLED kijelző grafikus zenelejátszó mintafelülettel, jelszint- és akkumulátorikonnal, oszlopos grafikával, felirattal és négypólusú I2C csatlakozással mikrokontrolleres kezelőfelület bemutatásához.
A kijelző működés közben nagy óraértéket, dátumot, hőmérsékletet és kisebb állapotjelzéseket mutat. Ez jó példa arra, hogyan osztható fel a 128×64 pixeles grafikus felület több információ között. A panel felső részén a GND, VCC, SCL és SDA csatlakozópontok látszanak, mellettük pedig külön négypólusú tüskesor szerepel. Az SSD1306 OLED I2C buszon vezérelhető, így Arduino vagy ESP8266 rendszerhez kevés jelvezetékkel kapcsolható. Órához, környezeti mérőhöz, termosztáthoz vagy saját adatmegjelenítőhöz könnyen elképzelhető a gyakorlati használata.

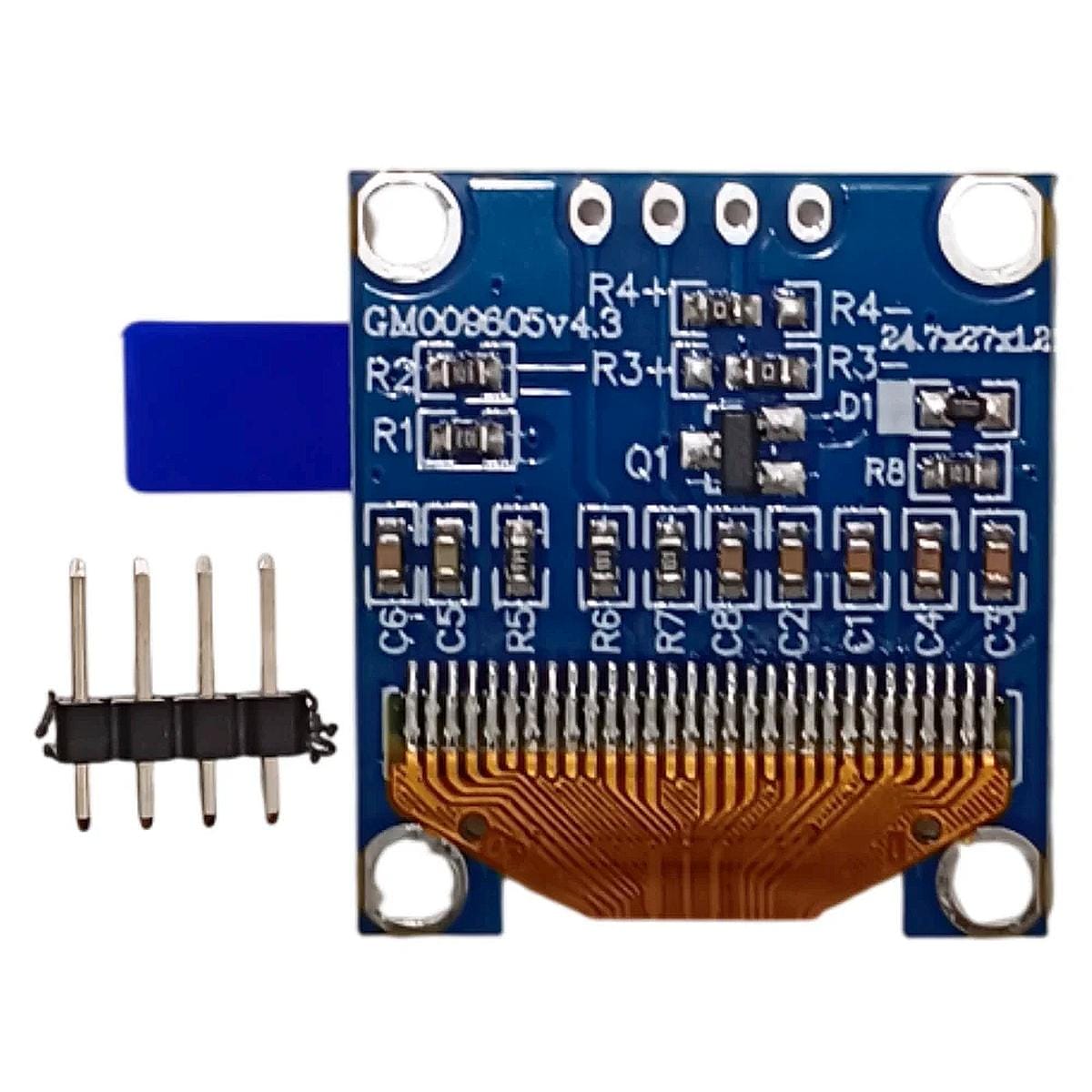

0,96 hüvelykes SSD1306 OLED modul hátoldala külön négypólusú tüskesorral, SMD alkatrészekkel, kijelzőszalaggal, négy csatlakozófurattal és sarokfuratokkal, I2C mikrokontrolleres bekötéshez és panelbe építéshez.

0.96″ OLED (128*64, I2C, kék, SSD1306)

1.250Ft (984Ft+ÁFA)

A 0.96″ OLED (128×64, I2C, kék, SSD1306) kis méretű grafikus kijelző Arduino és ESP8266 alapú műszerekhez, szenzoros egységekhez és kezelőfelületekhez. A 128×64 képpontos OLED kék grafikát jelenít meg fekete alapon, külön háttérvilágítás nélkül. SSD1306 vezérlője I2C buszon kapcsolódik a mikrovezérlőhöz, a panel négy csatlakozást használ: VCC, GND, SCL és SDA. Tápfeszültsége 3.3V/5 V, adatvonalai 5 V toleránsak. A kis kijelzőfelület tömör mérési adatokhoz, állapotjelzéshez, ikonokhoz és egyszerű menükhöz használható.

28 készleten

Hozzáadás a kívánságlistához
Cikkszám: T94833 Kategória:
Cikkszám: T94833

Leírás

Amikor egy készülékházon csak néhány négyzetcentiméter jut a visszajelzésre, mégis több információt szeretnél látni egy LED állapotánál, jól jön egy apró grafikus kijelző. A 0.96″ OLED (128×64, I2C, kék, SSD1306) 128×64 képpontos felületén számérték, rövid felirat, piktogram, állapotjelzés vagy egyszerű grafika is elhelyezhető.

A kijelzőt SSD1306 vezérlő kezeli, a mikrovezérlővel pedig I2C buszon kommunikál. A panel négy csatlakozást használ: tápellátás, GND, SCL órajel és SDA adat. Ez különösen olyan építéseknél kényelmes, ahol több érzékelő és kezelőszerv mellett kevés szabad mikrovezérlő-láb marad.

A modul tápfeszültsége 3.3V vagy 5V is lehet, megadott maximális áramfelvétele 8 mA. Az adatvonalak 3.3V vagy 5V-os jelet fogadnak (5V toleráns bemenetei vannak).

Programozáskor az SSD1306 felirat a legfontosabb kapaszkodó. Ehhez a modulhoz SSD1306-kompatibilis meghajtást válassz.

Amit elsőként érdemes tudni róla

A 0.96″ OLED (128×64, I2C, kék, SSD1306) kis kijelzőfelületre sűríti a 128×64 képpontot. Emiatt olyan készülékekben érzi jól magát, ahol néhány lényeges adatot kell folyamatosan szem előtt tartani: például egy szenzor aktuális mérését, egy vezérlő állapotát, egy számlálót vagy egy rövid menüt.

OLED technológiánál maguk a képpontok világítanak. A modul kék képpontokat használ fekete alapon, külön háttérvilágítás nélkül. A felület grafikus, így a karakterek alakját és méretét is a program határozza meg.

A 0,96″-os méret olvashatósági korlátot is jelent. Nagyméretű számok vagy néhány rövid sor jól elhelyezhető rajta, sűrű menürendszernél és hosszú szövegeknél viszont hamar elfogy a hely.

Mi történik a háttérben?

A program a megjelenítendő tartalmat az SSD1306 kijelzővezérlőnek küldi. I2C üzemben az SCL vonal adja az órajelet, az SDA vonalon pedig a parancsok és képadatok haladnak. A kijelzővezérlő saját grafikus memóriával dolgozik, ezért a képpontok állapota programból szervezhető.

A 128×64 felbontás teljes, egybites képkockája 1024 bájt adatot jelent. Ez egy Arduino UNO 2 kB SRAM-jából már számottevő rész, ha olyan programkönyvtárat választasz, amely teljes képernyőpuffert tart a RAM-ban. Memóriaszűk mikrokontrollernél ezért a könyvtár pufferkezelése ugyanúgy választási szempont, mint maga a kijelző.

Az U8g2 többféle pufferelési móddal kezeli az SSD1306 128×64 I2C kijelzőket, az Adafruit SSD1306 könyvtár pedig az Adafruit GFX grafikus függvényeivel használható. Ettől a hardver nem változik, viszont más memóriakezelést és programozási felületet kapsz.

Hol használható jól?

  • Környezeti mérőegységben a pillanatnyi érték és a mértékegység együtt jeleníthető meg.
  • Akkumulátoros vagy tápegységes építésben feszültség-, állapot- és üzemmódjelzés készíthető vele.
  • ESP8266 alapú hálózati eszköznél rövid státusz, kapcsolódási állapot vagy mérési eredmény írható ki.
  • Forgó enkóderrel vagy néhány gombbal együtt kis menürendszer kijelzőjeként használható.
  • Számláló, időzítő vagy óra előlapján nagy számjegyek és kisebb kiegészítő információk férnek el egyszerre.
  • Szenzorcsomópontnál a soros monitor helyett helyi diagnosztikai információ jeleníthető meg.
  • Oktatási összeállításban az I2C kommunikáció, a grafikus memória és a képpontalapú rajzolás is szemléltethető vele.

Mire kell figyelni beüzemeléskor?

Mire figyelj?Mit okoz?
Tápot kap a modul?A kijelző 3.3V vagy 5V tápfeszültségről is üzemel.
Az SDA és SCL a vezérlő megfelelő I2C kivezetésére került?A kijelző csak helyes adat- és órajelkapcsolattal érhető el a buszon.
Közös a kijelző és a mikrovezérlő GND pontja?Közös referencia szükséges a digitális jelek megfelelő értelmezéséhez.
SSD1306 128×64 kijelzőt választottál a programban?A megfelelő inicializálás és memóriakiosztás ezen múlik.
Teljes képkockapuffert használ a könyvtár?128×64 képpont egybites tárolásához 1024 bájt RAM szükséges.
Több I2C periféria osztozik ugyanazon a buszon?Az eszközcímeknek ütközés nélkül kell együtt működniük.

Amik később sok bosszúságtól véd meg

A 0.96″ OLED (128×64, I2C, kék, SSD1306) kiválasztásánál először a fizikai kijelzőméretet nézd. A kb. 22×11 mm-es kijelzőterület jól használható tömör műszerkijelzéshez, ugyanakkor a betűméretet és a sorok számát ehhez kell igazítani.

A második döntési pont az interfész. Ez a változat I2C, négy kivezetéssel. Ha egy meglévő kapcsolás SPI OLED-re készült, a két modult nem lehet pusztán ugyanarra a csatlakozóra áttenni.

A vezérlő típusa szintén legyen egyértelmű: SSD1306. A hasonló kinézetű SH1106-os OLED más vezérlő, ezért a programkönyvtár konstruktorát és inicializálását a konkrét hardverhez válaszd.

A panel pontos I2C címe 0x3C. Az SSD1306 két címváltozatot képes kezelni, de a konkrét panel fixen bekötött.

Vannak helyzetek, ahol mást érdemes választani

  • Hosszabb szövegekhez és több soros menükhöz nagyobb fizikai kijelző kényelmesebb olvashatóságot ad.
  • Színes ikonokhoz vagy több színnel elkülönített grafikonokhoz színes TFT kijelző szükséges.
  • Érintéses kezelőfelülethez érintőpanellel szerelt kijelző vagy HMI modul illik a feladathoz.
  • Nagyon RAM-szűk mikrokontrollernél olyan könyvtárat vagy kijelzési módot válassz, amely nem tart teljes 1024 bájtos képkockapuffert a memóriában.
  • Olyan összeállításnál, ahol az I2C címütközés nem kezelhető, más című periféria, buszkapcsoló vagy más interfészű kijelző szükséges.

Egy apró tipp a gyakorlatból

Egy új kijelző beüzemelésénél először egy rövid, ismert SSD1306 mintaprogrammal érdemes ellenőrizni a kommunikációt, és csak ezután beépíteni a kijelzőkezelést a teljes alkalmazásba. Így a bekötési, busz- és programkönyvtár-hibák különválaszthatók a projekt többi részétől.

Arduino UNO környezetben a RAM-mal is számolj. Az 1024 bájtos teljes képpuffer önmagában a rendelkezésre álló SRAM jelentős részét elfoglalja, ezért nagy tömbök, hosszú szövegkonstansok és több memóriát használó könyvtár mellett a kijelzőkezelés módja már a program felépítésére is hat.

Műszaki jellemzők

JellemzőÉrték
Kijelzőtechnológia:OLED
Képátló:0,96″
Felbontás:128×64 képpont
Kijelzővezérlő:SSD1306
Kommunikáció:I2C / IIC
Csatlakozások száma:4
I2C adatvezeték:SDA
I2C órajelvezeték:SCL
Tápfeszültség:3.3V / 5V
Adatvonal:5V toleráns I/O
Maximális áramfelvétel:max. 8 mA
Képpont színe:kék
Háttér:fekete
Látószög:160°
Megadott kijelzőterület:~22×11 mm
Működési hőmérséklet:-30…+80 °C
Teljes 1 bites képpuffer mérete:1024 bájt
Konkrét I2C cím:0x3C
Arduino UNO/Mega/Leonardo támogatás:igen
Arduino Due támogatás:igen
ESP8266 támogatás:igen
ESP32 termékspecifikus támogatás:igen
Raspberry Pi termékspecifikus támogatás:igen

Dokumentáció

Csomag

  • 1 db 0.96″ OLED (128×64, I2C, kék, SSD1306) kijelzőmodul
  • 1 db 4pin tüskesor

További információk

Tömeg0,01 kg
Méretek5 × 5 × 1 cm
CikkszámT94833
Képátmérő

0.96"

Protokoll

Szín

Tápfeszültség [V]

,


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„0.96″ OLED (128*64, I2C, kék, SSD1306)” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Gyakran ismételt kérdések a 0.96″ OLED (128×64, I2C, kék, SSD1306) kijelzőről

Mire használható egy 0,96″-os 128×64 képpontos OLED kijelző?

A 0.96″ OLED (128×64, I2C, kék, SSD1306) mérési értékek, rövid állapotüzenetek, ikonok, számlálók és kisebb menük megjelenítésére használható. A grafikus felületen minden képpont programból vezérelhető.

Milyen vezérlő található a T94833 OLED modulon?

A T94833 kijelző vezérlője SSD1306. A programkönyvtár inicializálásakor ezért 128×64 képpontos SSD1306 kijelzőt kell beállítani.

Milyen tápfeszültséget kell adni a T94833 kijelzőnek?

A 0.96″ OLED (128×64, I2C, kék, SSD1306) megadott tápfeszültsége 3.3V illetve 5V is lehet, maximális áramfelvétele 8 mA.

Hogyan csatlakozik az SSD1306 OLED a vezérlőhöz?

A kijelző I2C buszt használ. A négy csatlakozás a tápellátás, GND, SCL órajel és SDA adat számára szolgál, ezért a kommunikáció két mikrovezérlő-jelet foglal.

Használható a T94833 Arduino UNO-val és Mega panellel?

Igen, az Arduino UNO és Mega is szerepel a támogatott vezérlők között. A Leonardo és Due szintén rajta van a támogatási listán.

ESP8266 mellé is beköthető ez az SSD1306 OLED?

Igen, az ESP8266 támogatása kifejezetten szerepel ennél a termékváltozatnál. A kijelző I2C kapcsolatát az adott ESP8266 panelen használt SDA és SCL kivezetésekhez kell rendelni.

Mennyi RAM-ot foglal egy teljes 128×64 képpontos OLED képpuffer?

Egy 128×64 képpontos, képpontonként egy bitet tároló teljes képkocka 1024 bájt. Arduino UNO esetén ez már jelentős része a 2 kB SRAM-nak, ezért a választott grafikus könyvtár pufferkezelése is számít.

Mi a különbség az SSD1306 és az SH1106 OLED között?

Az SSD1306 és az SH1106 külön kijelzővezérlő, ezért a programban más meghajtó vagy más inicializálás tartozhat hozzájuk. A 0,96" OLED változat SSD1306 vezérlős.

Mi az OLED kijelző I2C címe?

A konkrét panel I2C címe: 0x3C. Az SSD1306 chip két címet tud kezelni az SA0 beállításától függően - de ez a panelen külön nincs kivezetve. Fix címűként kezelendő.

Milyen programkönyvtár használható a 128×64-es SSD1306 kijelzőhöz?

Az Adafruit SSD1306 és az U8g2 is támogat SSD1306 alapú 128×64 OLED kijelzőket. Az Adafruit könyvtár grafikus rajzoláshoz az Adafruit GFX függvényeivel használható, az U8g2 pedig többféle pufferkezelést kínál.

Miért lehet fontos a pufferkezelés egy kis OLED kijelzőnél?

A fizikai kijelző kicsi, a 128×64 felbontás teljes képkockája mégis 1024 bájt memóriát kér egybites puffer esetén. Kevés SRAM-mal rendelkező mikrovezérlőnél a részleges vagy lapokra bontott pufferelés több memóriát hagyhat a program többi részének.

Mikor célszerű nagyobb kijelzőt választani a 0,96″ OLED helyett?

Hosszabb szövegekhez, több soros menühöz vagy nagyobb távolságból olvasandó kijelzéshez nagyobb fizikai panel kényelmesebb. Színes grafika vagy érintéses kezelés esetén más kijelzőkategória illik jobban a feladathoz.
