Távirányító adó-vevő pár (Rádiós, 4 csatorna, tanítható, 433MHz)

Leírás

Próbáltál valamit megoldani már a kert túlsó sarkából? Vagy kerti locsolót a garázsnyitóval összehozni? Erre való ez a négy független csatornával rendelkező rádiós adó-vevő pár. Egy négygombos, biztonsági fedéllel ellátott távirányító és a négykimenetű logikai vevőegység.
A biztonságos működéshez az adó és a vevőoldalon több azonosító beállítása lehetséges – így ha több eszközt használunk – nem vesznek össze.
A modul egyszerűen illeszthető önálló stamp-ként, PIC-hez, Arduino rendszerhez, bármilyen ARM vagy AVR chiphez.
Megjegyzés: a távirányító elemekkel kerül leszállításra!

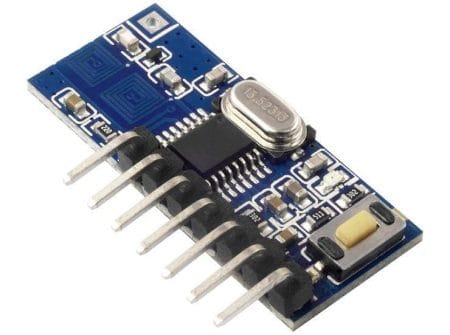

Vevőoldali jellemző

• Működési frekvencia: 433 MHz,
• Moduláció: ASK,
• Vevőchip: tanítható, konfigurálható processzor alapú.
• Demoduláció: super-regenerative,
• Vevőcím: beállítható (szoftver detektálja),
• Működési feszültség: DC 5V (4.5…7),
• Áramfelvétel: <=3mA,
• Érzékenység: -105 dbm (50ohm),
• Hatótáv: 15-25 m.
• Támogatott adóchip-modell: EV1527, PT2262

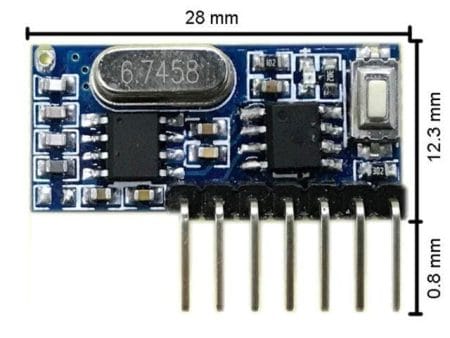

• Méret: 4.5 x 2 cm (1.8 x 0.8”),
• Súly: 5g,
• Antenna: 1/4 hullámhossz,

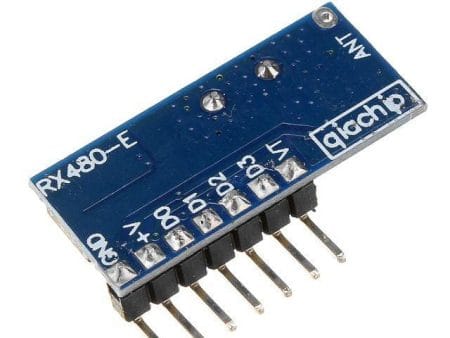

• Lábkiosztás:
  • GND: Rendszerföld,
  • 5V: tápfeszültség,
  • D0: A gomb,
  • D1: B gomb,
  • D2: C gomb,
  • D3: D gomb,
  • VT: Gombnyomás visszajelzés.

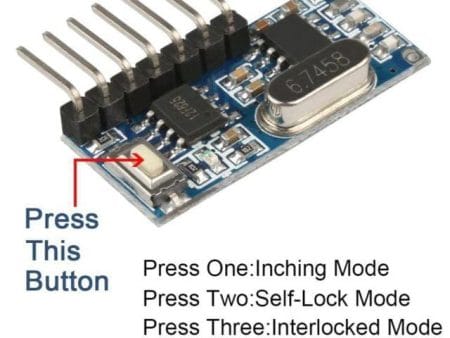

• A működési mód a vevőegységek konfigurálható: gombnyomás-visszajelzés, tárolós vagy kizáró-vagy működés (lsd. a dokumentációban (angolul))
  • 1: Inching mód (Momentary Mode)
  • 2: Self-Lock Mode (Váltás-mód a 4 csatorna között)
  • 3: Interlocked mód (a kiválasztott csatorna aktív és törlődik, ha egy másik csatorna aktívvá válik)
• A vevőmodul egy távirányítóhoz párosítható (több távirányító esetén azonos kódúnak kell lennie!).
• Programozás:
  • A memória törlése. Nyomja meg a gombot 8-szor. Ha a led 7-szer felvillan, az azt jelenti, hogy a memóriában lévő rekordok törlődnek.
  • Memória mentése / betanítása: Nyomja meg egyszer a gombot. Nyomja meg a távirányító gombjait, amikor a LED elkezd működni. Ha a LED 3-szor felvillan, a regisztráció sikeresen megtörtént.
  • Teszt: Amíg a vezérlőgombot lenyomva tartják a felvételi folyamat után, addig a megfelelő csatorna aktívvá válik.

Távirányító (adó) jellemző

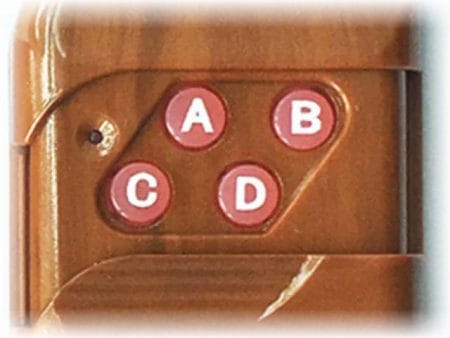

• Csatornák: 4 (A, B, C, D),
• Frekvencia: 433MHz,
• Adócím: 0…255 beállítható (PT2262 IC),
• Hatótáv: max 200 m (nyílt terep, stabil táp, zajmentes környezet),
• Antenna: beépített.
• Működtető feszültség: 12V/23mA (23A tipusú elem),
• Méret: 1.50in x 0.87in x 0.20 in (3.8cm x 2.2cm x 0.5cm),
• Súly: 35g.

Dokumentáció

• Tanítható 4 csatornás RF vevő és adó manual, Arduino program

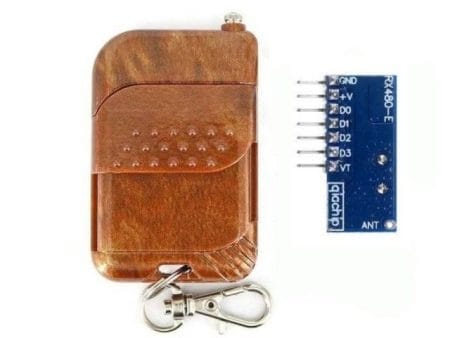

Csomag

• 1x Távirányító adó (elemmel),
• 1x Vevőegység + antenna (spiral; 433MHz, forrasztott)
