Leírás
Főbb komponensek és működés
- ESP32-S3 mikrovezérlő: 240 MHz-es órajellel, 4 MB flash memóriával és 2 MB PSRAM-mal rendelkezik, támogatja a Wi-Fi 802.11 b/g/n és Bluetooth 5.0 LE protokollokat.
- SX1276 LoRa modul: 868 MHz-es frekvenciasávban működik, akár +14 dBm kimeneti teljesítménnyel, amely alkalmas hosszú távú, alacsony fogyasztású kommunikációra.
- 0.96 hüvelykes OLED kijelző: SSD1306 vezérlővel, 128×64 pixeles felbontással, I2C interfészen keresztül csatlakozik (SDA: IO18, SCL: IO17), lehetővé téve valós idejű adatok megjelenítését.
- Tápellátás: USB-C porton keresztül vagy 3.7V LiPo akkumulátorral (JST 1.25mm csatlakozó), beépített akkumulátor kapcsolóval az energia-hatékony működés érdekében.
- Bővíthetőség: TF kártyahely, GPIO kivezetések, valamint Reset és Boot gombok biztosítják a rendszer rugalmasságát és testre szabhatóságát.
Rendszerszintű működés
A modul ideális választás olyan IoT alkalmazásokhoz, ahol hosszú távú, megbízható kommunikáció szükséges alacsony energiafogyasztás mellett. A Wi-Fi és Bluetooth 5.0 támogatás lehetővé teszi a helyi és távoli eszközökkel való integrációt, míg a LoRa technológia biztosítja az adatok hosszú távú továbbítását. A beépített OLED kijelző segítségével valós időben monitorozhatók a rendszer állapotai és az érzékelők adatai.
Fő előnyök
- Hosszú hatótávolságú LoRa kommunikáció az SX1276 modul révén
- Wi-Fi és Bluetooth 5.0 támogatás az ESP32-S3 mikrovezérlő által
- Valós idejű adatmegjelenítés a 0.96 hüvelykes OLED kijelzőn
- Rugalmas tápellátási lehetőségek USB-C vagy 3.7V LiPo akkumulátor
- Könnyű integráció a TF kártyahely és GPIO kivezetések révén
- Ideális választás IoT, mezőgazdasági, környezetmonitorozási és okosváros alkalmazásokhoz
Műszaki jellemzők
- Mikrovezérlő: ESP32-S3
- Órajel: 240 MHz
- Flash memória: 4 MB
- PSRAM: 2 MB
- LoRa modul: SX1276
- Frekvencia: 868 MHz
- Kimeneti teljesítmény: +14 dBm
- Kijelző: 0.96 hüvelykes OLED, 128×64 pixel, SSD1306 vezérlő
- Wi-Fi: 802.11 b/g/n
- Bluetooth: 5.0 LE
- Tápellátás: USB-C vagy 3.7V LiPo akkumulátor
- Interfészek: TF kártyahely, GPIO, Reset és Boot gombok
- Méretek: kb. 56mm x 36mm x 24mm
Dokumentáció
- Gyártói oldal: LILYGO® T3S3 V1.0
- GitHub repository: LilyGo-LoRa-Series
- Arduino példák: LilyGo-LoRa-Series (Arduino)
Csomag tartalma

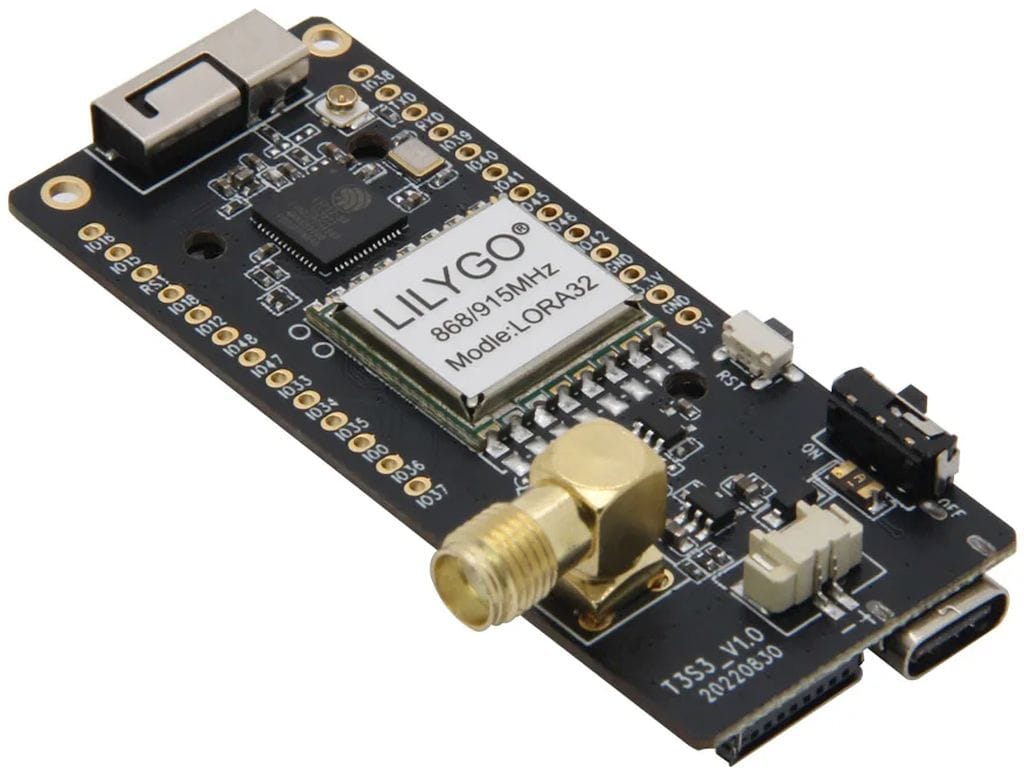

- 1x LILYGO® T3S3 V1.0 ESP32-S3 LoRa SX1276 868 MHz fejlesztői modul
- 1x 0.96 hüvelykes OLED kijelző (beépítve)
- 2x 2.54mm-es PIN tüskesor (1x13P)
- 1x Akkumulátor csatlakozó kábel
- 1x LoRa antenna (SMA)
- 1x USB-C kábel
