ESP32 LVGL Development Board (2.4″, LVGL, touch) [ESP32-8048S070C]

Leírás

ESP32-8048S070C alaplap egy komplett, kiméretű IOT fejlesztő környezet és keretrendszer. Az ESP32-S3 fejlesztőpanel tökéletes választás IoT-megoldásokhoz, okos otthoni eszközökhöz, vagy bármilyen egyedi projektedhez, amely megbízható teljesítményt és rugalmas fejlesztési lehetőségeket igényel. A nagy teljesítményű hardver és a fejlett funkciók lehetővé teszik, hogy a legkreatívabb ötleteidet is megvalósíthasd.

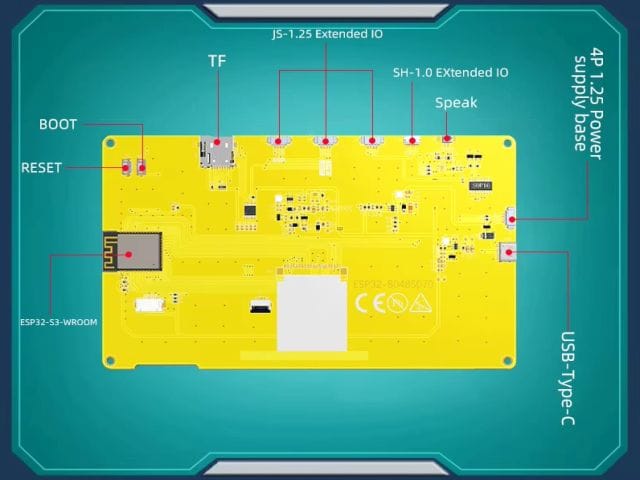

Felépítés

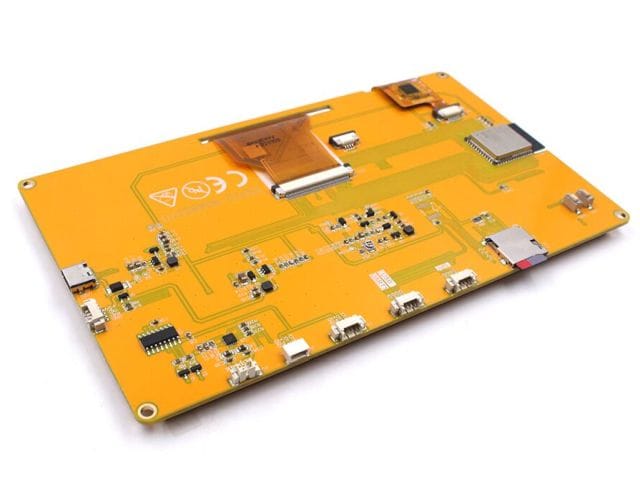

• ESP32-S3 kétmagos Xtensa 32 bites LX7 mikroprocesszor, 240 MHz-ig, 384 KB ROM-mal, 512 KB SRAM-mal. 2,4 GHz-es WiFi és Bluetooth 5
• FLASH: 16 MB
• PSRAM: 8 MB
• Micro-SD kártyanyílás (SPI)

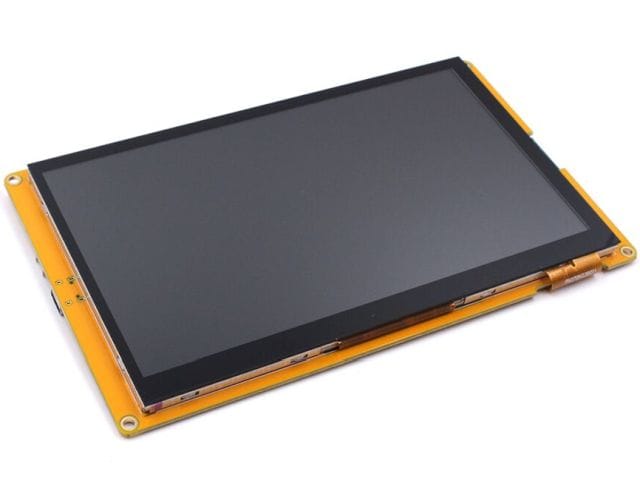

• 7 hüvelykes 800×480 TFT kijelző – EK9716 (párhuzamos RGB-565 interfész)
• Kapacitív érintőpanel – GT911 (i2C – 0x5D vagy 0x14)
• Hangerősítő MAX98357 (i2s) Hangszóró
• 1 USB-C a Serial 0-hoz (CH340C)
• I2C / SPI / GPIO-k
• Boot és reset gombok
• Mérete: 181,0 mm x 108,0 mm
• P1 fejléc (4 tűs) (UART): Gnd, Rx, Tx, +5V
• P2 fejléc (4 tűs) (SPI): IO13, IO12, IO11, IO19
• P3 fejléc (4 tűs) (USB/UART): IO20, IO19, IO18, IO17
• P4 fejléc (4 tűs): IO18, IO17, +3.3v, Gnd
• P5 fejléc (4 tűs): IO18, IO17, +3.3v, Gnd
• Header P6 (2 tűs) Hangszóró: (+) (-)

Dokumentáció

• Arduino példák és LVGL demók állnak rendelkezésre, hogy azonnal elkezdhesd a munkát.
• Egyszerű használat: Egygombos automatikus letöltési funkcióval.

• Fejlesztői csomag letöltése: →ESP32 modul fejlesztőcsomag
• Technikai adatlap: →ESP32-S3 Sunton-70-8048 Adatlap
• Gyártói dokumentáció: →ESP32-S3 7.0 HMI

Csomag

• 1x ESP32-7.0″ TFT/kapacitív touch modul (ESP32-8048S070C),
• 1x doboz,
• 1x Adatkábel
• 1x USB-C kábel.
