RS485 automata irányváltással (TTL – RS485)

Leírás

Az RS485 ↔ UART TTL kétirányú konverter modul ideális választás olyan mikrovezérlős projektekhez, ahol megbízható, hosszú távú soros kommunikációra van szükség. Ez a kis méretű, automatikus irányváltással felszerelt átalakítómodul képes a 3,3 V vagy 5 V logikai szintű UART jeleket RS485 differenciális jelekké alakítani, és fordítva. Kompatibilis Arduino, ESP32, Raspberry Pi és egyéb mikrokontrollerek soros portjaival. A meghajtó IC kis fogyasztású, megbízható működést nyújt zajos ipari környezetekben is.

Működés

A modul központi eleme az RS485 meghajtó IC, amely automatikus irányítással (Auto Direction Control) rendelkezik. Ez azt jelenti, hogy a felhasználónak nem szükséges külön vezérelni a DE/RE jeleket – a modul érzékeli az adatküldés kezdetét, és ennek megfelelően vált adó és vevő üzemmód között.

Az RS485 technológia differenciális jeltovábbítást alkalmaz (A/B vonalpár), amely jelentősen ellenáll a külső zavaroknak. Ennek köszönhetően akár 1000 méteres adatátviteli távolság is elérhető megfelelő kábelezéssel és árnyékolással. A TTL UART oldal 3,3 V vagy 5 V logikai szinten működik, a modul automatikusan alkalmazkodik a tápfeszültséghez.

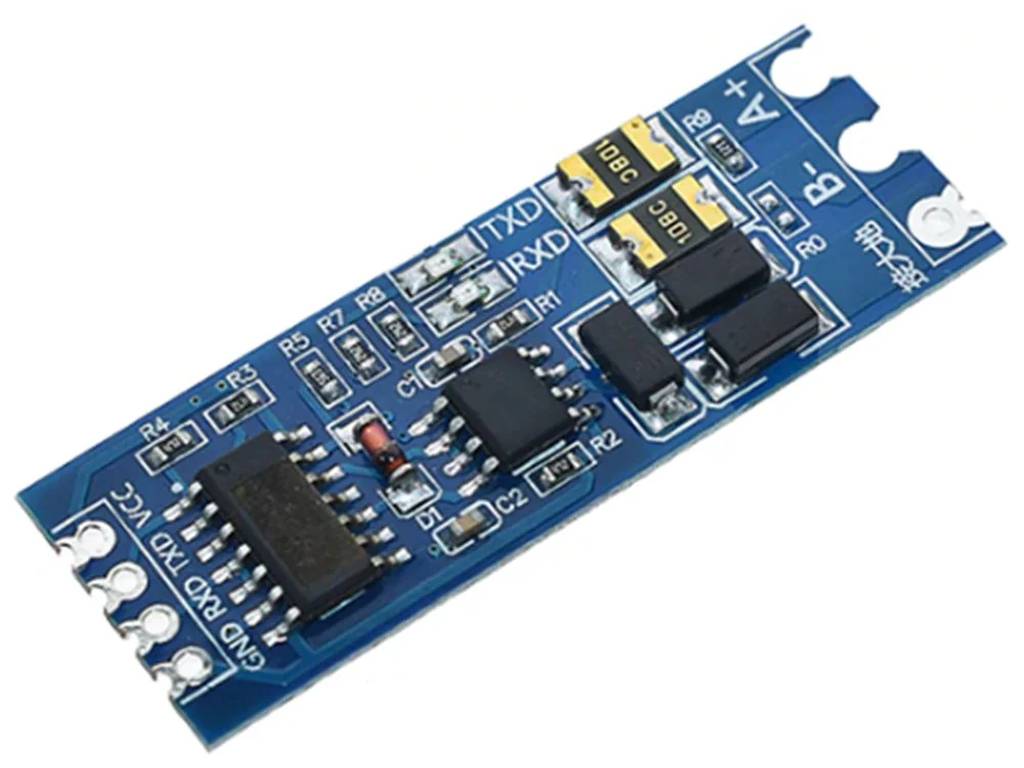

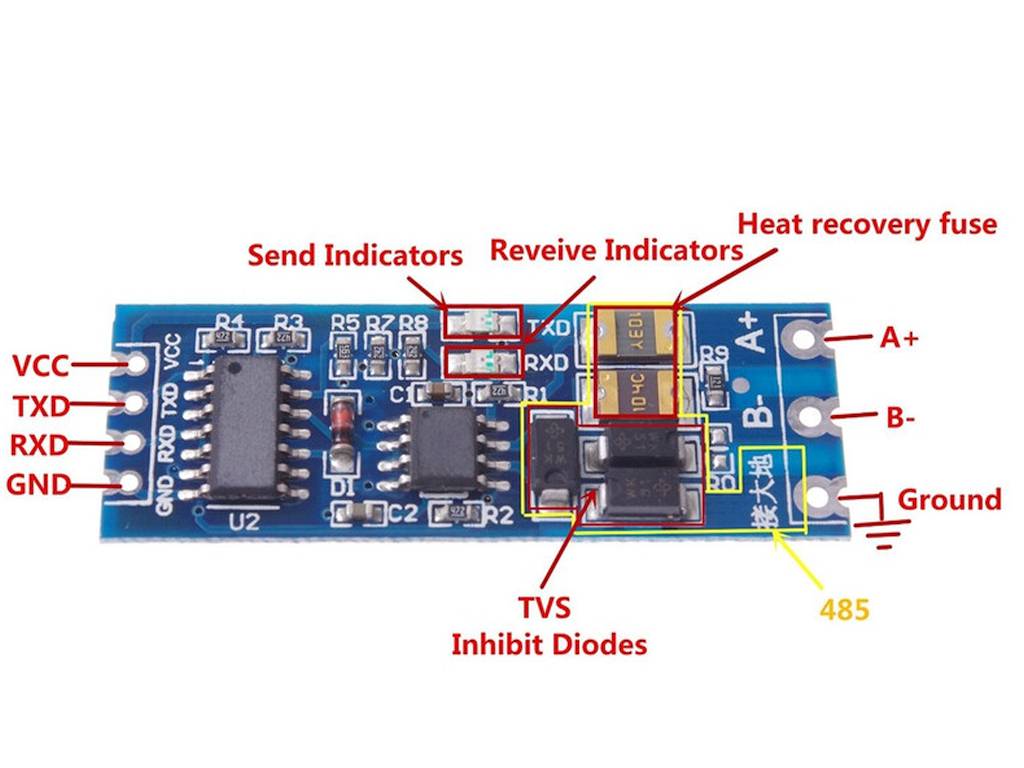

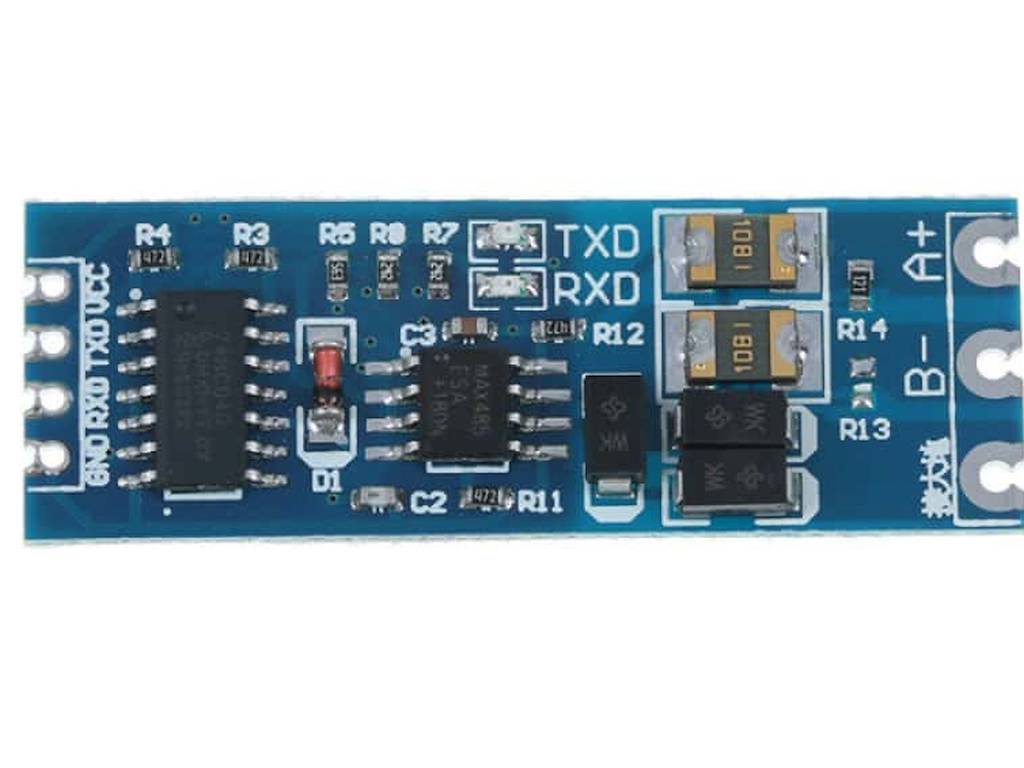

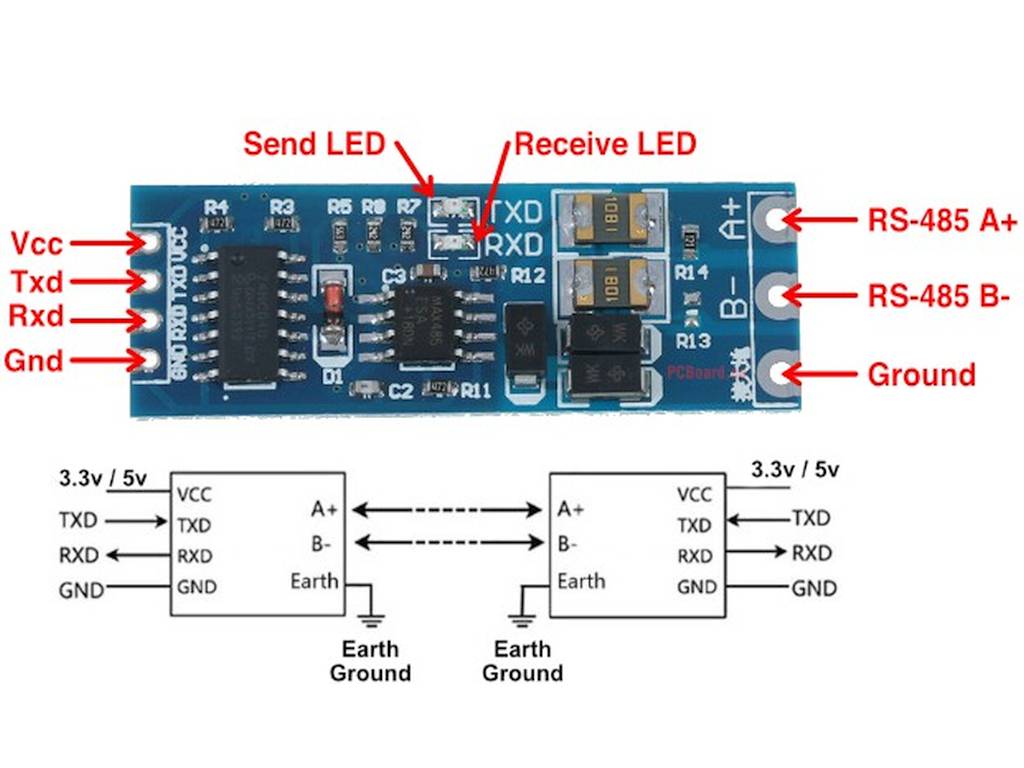

A nyákon lezáró-ellenállás és TVS dióda biztosítja a vonalvédelem és a túlfeszültség elleni védelmet. A csatlakozók jól elkülönítettek: egyik oldalon a 4 tűs UART interfész (VCC, GND, TX, RX), a másikon a 2 vezetékes RS485 busz (A/B).

Felhasználási lehetőségek

• Modbus RTU hálózatok kiépítése ESP32 vagy Arduino alapú eszközökkel
• Épületautomatizálás: fűtésvezérlés, világítás, érzékelők hálózatba kötése RS485 vonalon
• Ipari gépek összekapcsolása RS485 interfészen keresztül
• Okosmérő rendszerek: víz-, gáz-, villanyórák adatainak továbbítása mikrokontroller felé
• Távoli szenzorhálózatok: nagy távolságú vezetékes adatkapcsolat szenzor és vezérlő között
• Költséghatékony RS232 kiváltás meglévő rendszerekben

Bizalomépítő információ

A modul nagy megbízhatóságot kínál, és hibamentesen működik Arduino, NodeMCU, ESP32, Raspberry Pi és STM32 rendszerekkel. A beépített automatikus irányváltásnak köszönhetően nem szükséges a programozási oldalon extra DE/RE logika kezelése, ami különösen hasznos kezdők és gyors prototípus-fejlesztés során.

A modul megbízhatóságát számos teszt és fórumhozzászólás is igazolja, ahol a felhasználók hosszú kábelhossz, alacsony energiafogyasztás és stabil kapcsolat mellett számoltak be a modul sikeres alkalmazásáról.

Műszaki jellemzők

• Feszültség (táp): 3,3 V / 5 V DC
• Logikai szint kompatibilitás: 3,3 V / 5 V automatikus
• Interfész: UART TTL (TX/RX) ↔ RS485 (A/B)
• Adatátviteli sebesség: max. 1 Mbps
• Áramfelvétel: < 5 mA tipikus
• Irányvezérlés: automatikus
• Védelem: túlfeszültség (TVS dióda), termináló ellenállás
• Névleges sebesség: 115200 bps (9.600 – 115.200 bps),
• Kábelhossz támogatás: akár 1000 m
• Működési hőmérséklet: -40 °C … +85 °C
• Méret: ~ 45 × 15 mm
• Rögzítés: furatokkal a panelen

belehallgatásra is lehetőség nyílik. A XY-485 egy olyan adó-/vevő-modul, amely a TTL jel és az RS485 jel közötti kölcsönös konverziót valósítja meg. Fontos! Az RS485 félduplex kommunikáció, azaz: kétirányú kommunikációt lehet elérni, de nem mindkét irányban egyszerre. Így felváltva kell, hogy történjen az adás és a vétel!

A modul automatikus irányváltással rendelkezik, azaz adáskor átkapcsol adásra, ellenkező esetben folyamatos figyelést végez. Ez ideális, ha nem rendelkezünk szabad irányváltó kivezetéssel illetve a szoftverbe nincsen lehetőség utólagos belenyúlásra és csak standard soros kommunikáció áll rendelkezésre.

Dokumentáció

• Az irányváltás logikája (cikk)

Csomag

• 1x TTL-RS485 (3/5V) illesztő.
