Optocsatolt FET kapcsolómodul (FR120N, MOSFET, PWM, 100V/9.4A)

Leírás

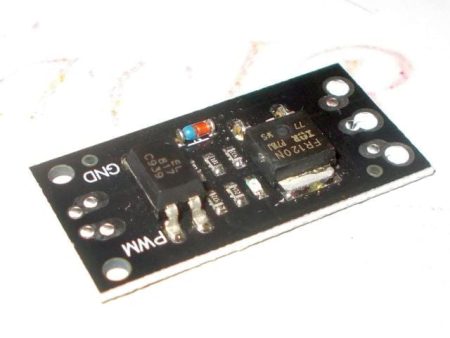

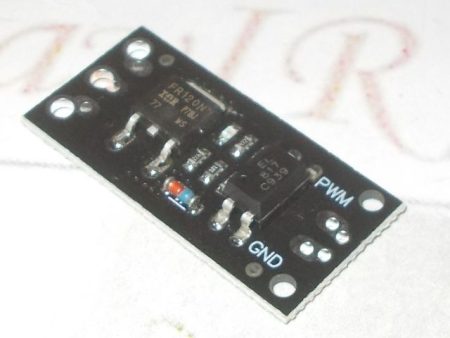

Az FR120N modul egy kompakt, optocsatolt/leválasztott MOSFET kapcsolóegység, amely biztos választás 3–5 V vezérlőjellel működő rendszerekhez. A bemeneti oldalra egy PC817 optocsatoló került, amely elektromos elválasztást biztosít és védve a vezérlőelektronikát a terhelési oldal interferenciáitól. A kimeneten az FR120N MOSFET dolgozik, mely legfeljebb 100 V drain–source feszültséget és 9,4 A folyamatos áramerősséget képes kezelni.

A modul alkalmas PWM jelek (pl. motor-, ventilátor­sebesség szabályozás) kezelésére is, azonosítva a magas szintű jelre indul és alacsony jelre áll le .

A modul mechanikai kiosztása is felhasználóbarát: 23 × 16 mm méret, két 2 mm‑es rögzítőfurat (8 mm osztással), széles körben használható prototípus‑lapokon és fix be­építésekben egyaránt. A mikrokontrollernek egy egyszerű optocsatoló LED-et kell csak meghajtania, míg a kimenet illesztéséről a FET és környezete gondoskodik. A vezérlés a modulon látszik, ugyanis a visszajelzést a beépített LED biztosítja.

A hőleadást az áramköri lap biztosítja – a FET alatti lap hűtőbordaként került kialakításra – bár a feszültségesés a kapcsolóelemen <0.2V.
Az optocsatolónak köszönhetően a a FET egyszerűen PWM jellel is meghajtható (max. 10kHz).
A FET vezérlőfeszültségét a céláramkör biztosítja!

A modul ideális 12V/24V vagy 5V-os motorok, LED-szalagok kapcsolására. A modul 5V és 3.3V vezérlőfeszültséggel is üzemeltethető.
PWM-meghajtás segítségével fényerőállítás/motorsebesség állítás is lehetséges.
A modullal életvédelmi okok miatt max. 48V DC kapcsolható!

Előnyök

• Opto‑izoláció – a vezérlő és terhelő áramkör galvanikus szigetelése
• 3–5 V kompatibilitás – közvetlenül használható Arduino, ESP32, STM32 stb. vezérlőkkel
• PWM támogatás – motorok, ventilátorok, szelepek pontos vezérlésére
• Kisméretű, masszív kialakítás – flexibilis elhelyezés, fix rögzítési lehetőséggel

Műszaki jellemzők

• Tápfeszültség (vezérlés): 3 V vagy 5 V (TTL/CMOS)
• Drain–Source feszültség (VDSS): 100 V (FR120N)
• Folyamatos áramerősség (ID): 9,4 A (modul specifikáció)
• Optocsatolós elv.: galvanikus leválasztás bemenet és kimenet között
• Vezérlési mód: magas szint bekapcsolás és alacsony szint kikapcsolás + PWM
• Modulméret: 23 mm × 16 mm, 2 mm rögzítőfuratokkal (osztás: 8 mm)
• Kompatibilitás: Breadboard, prototípuspanelek és fix panelbe szerelés

Funkcionalitás

• PWM frekvencia: 0..10kHz,
• Működési/mérési hőmérséklet-tartomány: -10 .. 60°C,
• Működési páratartomány: 20 .. 90RH% (nemkondenzálódó),
• Terhelhetőség: önállóan 9A@100V (12V alatt: lásd adatlap),
• Kapcsolóelem: NFR520N (vagy komp.),
• Optokapu: ELM819/PC817,,
• Vezérlőfeszültség: 3.3V…5V (Logikai TTL/LVTTL),
• Vezérlő áramfelvétel: <5mA,
• Vezérlési szint: L/H,
• Kapcsolt feszültség: 3V3…100V,
• Méret: 23mm X 16mm (rögzítés: 2x 2mm furat).

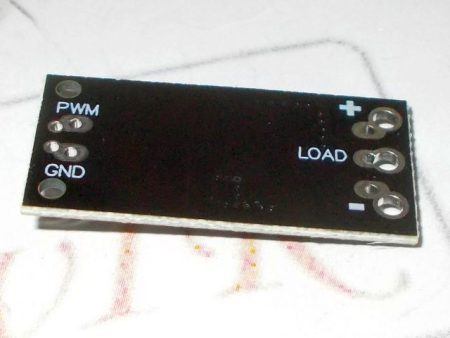

Bekötés

• Bemenet:
  • PWM – Pozitív vezérlés,
  • GND – vezérlés GND.
• Kimenet
  • + – Terhelésoldal poztív (3V3…100V),
  • – – Terhelésoldal GND,
  • LOAD – terhelés bekötése. Terhelés a + és a Terhelés közt kell legyen.

Dokumentáció

• Optiocsatolt MOSFET ismertető, adatlap, alkalmazása

Csomag tartalma

• 1× FR120N opto‑leválasztott MOSFET modul
• 1x opto MOSFET modul,
• 1x 2pin csavaros csatlakozó,
• 1x 3pin csavaros csatlakozó,
• 1x tüskesor.
