Leírás

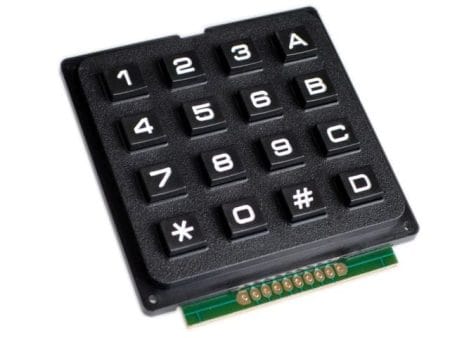

Ez a 4×4 billentyűzetmátrix modul (gomb) [telefon] célja a 16 billentyű egyszerű, kimenő 8 lábú vezérléssel történő kezelése. Telefon-stílusban elrendezett gombmátrix, amely ideális Arduino, ESP, Raspberry Pi és egyéb mikrokontroller alapú DIY projektekhez. Kiemelkedő előnye a GPIO-takarékos bemenet: 16 gomb értelmezése csupán 8 lábon lehetséges.
Működési elv
A modul belső felépítése 4 sor × 4 oszlop mátrix, így 8 vezetéken keresztül vezérelhető. A mikrokontroller váltva meghúzza a sorokat vagy oszlopokat, és olvassa a többi sort vagy oszlopot, ezáltal azonosítva, melyik gomb lett lenyomva.
- Az egyvezetékes protokollhoz képest lényegesen gyorsabb és kevesebb hibalehetőséget rejtő megoldás, mivel a mátrix kapcsolat használata minimalizálja a huzalozásszámot.
- A modul működési feszültsége 3–5 V DC, maximális terhelhetősége egy gombonként 24 V / 30 mA.
- A gombok nyomáserőssége kb. 160–180 g, kontakt‐ellenállás értéke < 100 Ω, mechanikai élettartam akár 100 millió lenyomás lehet (általános membránmodulok esetén).
Felhasználási lehetőségek
Néhány példa a modul gyakorlati alkalmazására:
- Kirakatok és rendezvénykijelzők vezérlése egyszerű menüstruktúrában
- Hordozható világító eszközök, kis eszközvezérlés
- Interaktív fényjáték projektek – például hangulatvezérlő panel
- Maker / prototípus projektek, oktatási célú interfész
- Beépítés telefon-stílusú navigációs egységekbe vagy személyi beléptetőkbe
- Arduino Keypad könyvtár támogatással működik “out of the box” – könnyű bekötés sor/oszlop lábakhoz és plug‑and‑play működés
- Tesztelve ESP, Raspberry Pi (GPIO) és egyéb AVR-kompatibilis rendszerekkel is.
Műszaki jellemzők
- Sor/oszlop kiosztás: 4 sor × 4 oszlop (összesen 16 gomb)
- Tápfeszültség: 2–5 V DC (általános használat)
- Max. gombterhelés: 24 V DC, 30 mA/gomb (!!!)
- Kontakt‑ellenállás: <10 Ω
- Gombnyomó erő: kb. 160–180 g
- Mechanikai élettartam: cca. 1 millió lenyomás

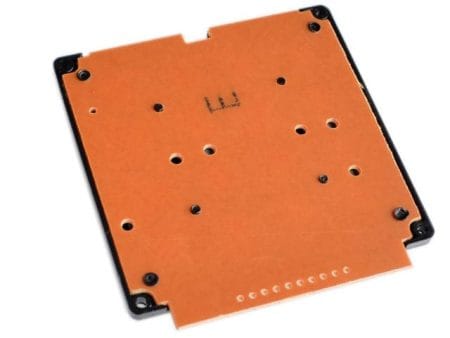

- Méretek: kb. 69 × 65 mm (modul), vastagság ~9 mm
- 1 raszteres tüskesor a bekötéshez,
- Csatlakozó: 8 tűs csatlakozó, 2,54 mm pitch (forrasztható)
- Működési hőmérséklet: 0 … +50 °C
Dokumentáció
Bekötés
- C1-4: Oszlop-koordináták,
- R1-4: Sor-koordináták
Csomag
- 1x 4×4 nyomógomb
