[Megszűnt] IoT – ESP_IR-TR (1xIR vevő/1x IR adó / ESP-01M)

Leírás

Az eszköz forgalmazása megszűnt. Helyettesítő eszköz: →D1 infra shield és a →D1/Mini illetve D1/32 alaplapok

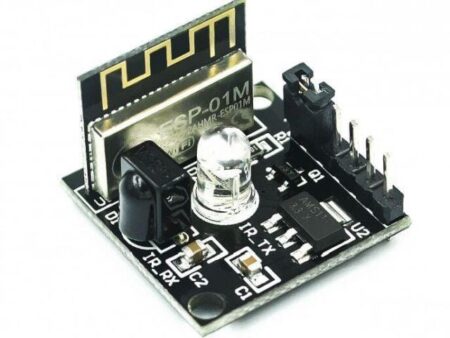

Ez a modul egy infravörös ESP8285 vezeték nélküli WIFI adó-vevő modul. Az ESP-01M modul, amelynek magja az ESP8285, használható komplett vezérlőként. A programozás szempontjából az ESP8285 (ESP-01M) megegyezik az ESP8266+1MB Flash (ESP-01S) modullal – a különbség, hogy a ESP-01M esetén a kontroller a lapkán tartalmazza a Flash memóriát is. A modullap infravörös vevőegységet és infravörös adót is tartalmaz – ezek a modul IO14 és IO4 kivezetéseire vannak kötve. A mintaalkalmazásban a program képes olvasni és kiadni az infravörös kódokat – míg a nyers kódokat, a felhasználó rögzítheti az otthoni infravörös távirányítóról – így távolról vezérelhetővé válnak az eszközök. Tipp: A normál működés során a GND és a IO0 NE legyen jumperrel összekötve!

A rendszeren javasolt a firmware frissítése a teljeskörű használathoz – például a Tasmota rendszerét használva. De gyakorlatilag bármely IR támogató firmware rátölthető.

Tipp: Firmware frissítése:

• 1, Csatlakoztassa össze az IO0 és a GND-t a jumper segítségével
• 2, Csatlakoztassa a modult a számítógéphez pl. USB-UART átalakítóval.
• 3, Nyissa meg a „FLASH DOWNLOAD TOOLS” szoftvert és állítsa be a paramétereket.
• 4, Kattintson a START gombra a firmware feltöltéséhez.
• 5,  Távolítsa el a jumpert az IO0 és a GND közül

A firmware Arduino/ESP8266 illetve LUA segítségével is felülírható.

Paraméterek

• Típus: ESP_IR-TR
• Tápfeszültség: DC 5V
• Működési hőmérséklet: -25 ~ 85C
• Működési páratartalom: 5%~ 95%RH
• Méret: 23,4*23,4*18 mm
• IR vivőfrekvencia középérték: 38kHz

Csomag

• 1x infravörös adó -vevő ESP8285 vezeték nélküli WIFI adó -vevő modul (ESP IR-TR)
