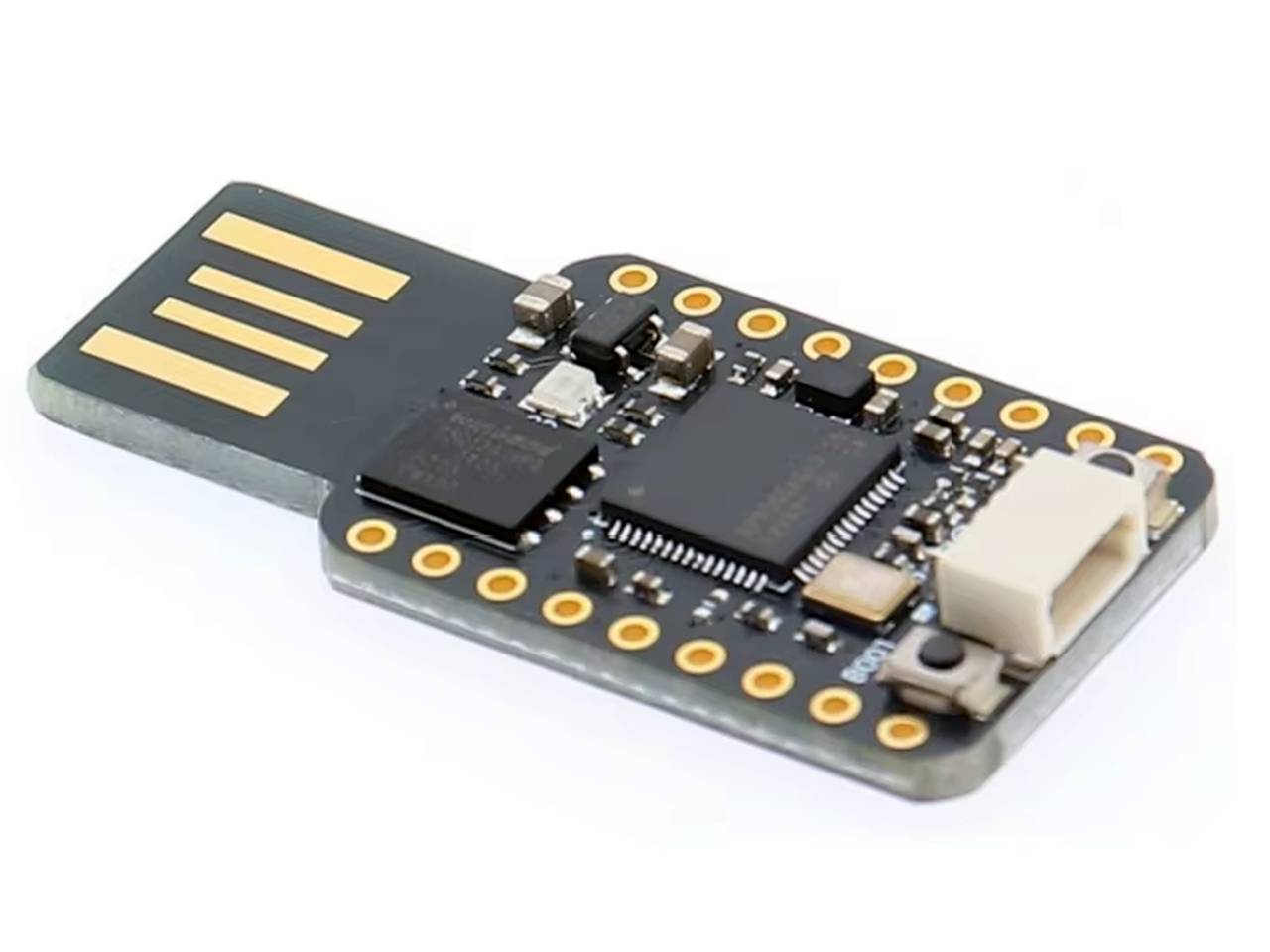

Az RP2350‑USB Mini Development Board egy korszerű, kompakt fejlesztőkártya, amely a Raspberry Pi RP2350A mikrokontroller köré épül. Dual‑core feldolgozás, bővített memória (520 KB SRAM, 16 MB Flash), és beépített QWIIC csatlakozó teszi ideálissá IoT‑s, vezérlő- és prototípus‑projektekhez. A board USB‑A csatlakozóval közvetlenül a számítógépre csatlakoztatható, így plug‑and‑play módon programozható.
Egyedülálló előnyei: kis méret, gazdag periféria‑készlet, hardveres lebegőpontos gyorsítás, sokféle programozási lehetőség (Arduino, C/C++, MicroPython), valamint a QWIIC szabvány támogatása, ami egyszerűen bővíthetővé teszi I²C‑szenzorokkal és kiegészítőkkel.
A fejlesztőlap központi eleme a RP2350A chip, amely 2 db, akár 150 MHz‑es processzormagot tartalmaz. A chip belső 520 KB SRAM‑ot és a boardon található 16 MB Flash‑tárolót használ a program és adatok futtatására. A chip támogatja a lebegőpontos számításokat (FPU), PIO perifériákat (programozható állapotgépek), és erőforrásait párhuzamosan képes kezelni.
A QWIIC (Quick Connect I²C) egy kulcsfontosságú kiegészítés: 4 tűs JST csatlakozó, amely lehetővé teszi szenzorok, kijelzők vagy I²C modulok egyszerű és forrasztásmentes csatlakoztatását.
Ez a szabvány kompatibilis a SparkFun, Adafruit és más gyártók QWIIC / STEMMA QT kiegészítőivel, így gyorsan bővíthető például:
- környezeti szenzorokkal (CO₂, VOC, páratartalom, nyomás),
- IMU mozgásérzékelőkkel,
- OLED vagy TFT kijelzőkkel,
- érintésérzékelőkkel, stb.
GPIO-n túli szolgáltatások

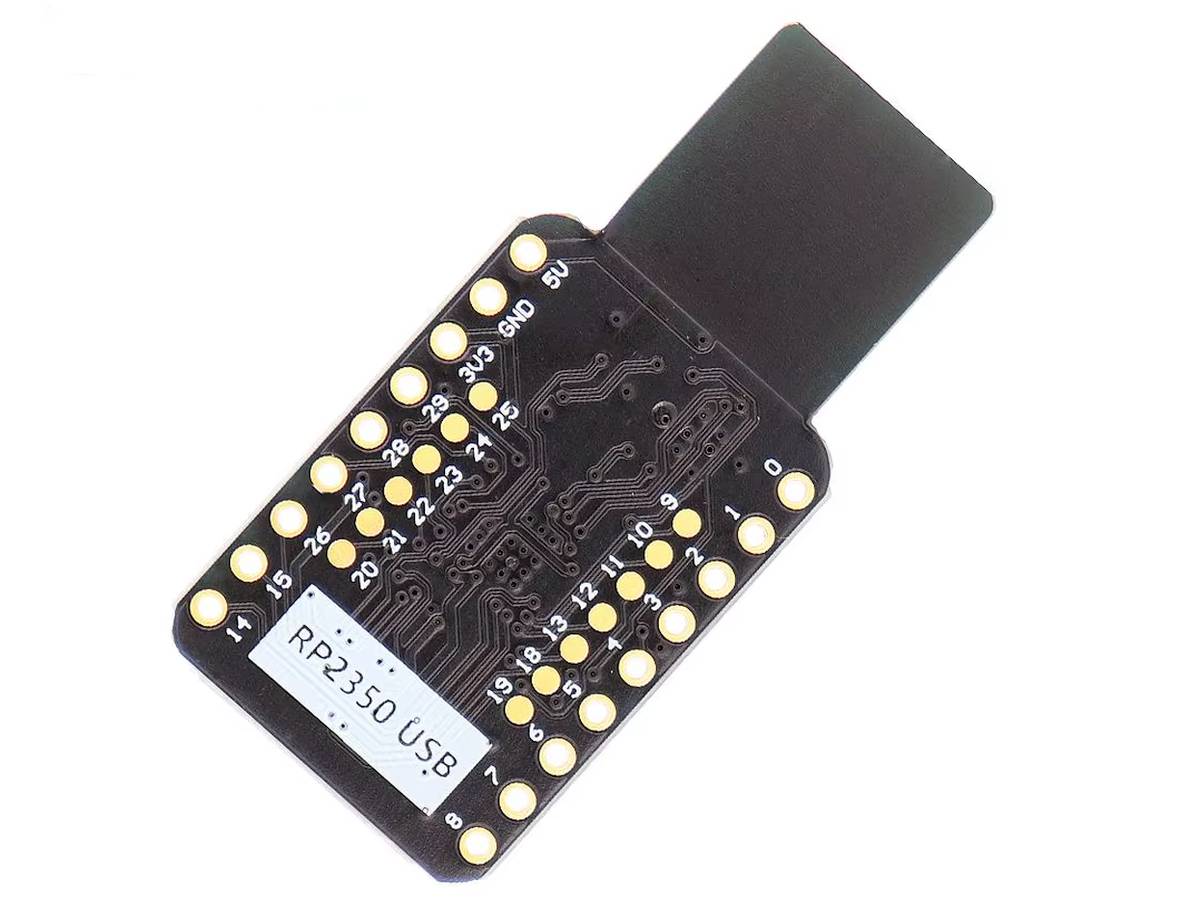

A board 29 GPIO lábbal rendelkezik, amelyeken keresztül a következő szolgáltatásokat érhetjük el:
- 2× SPI – szenzorok, kijelzők gyors adatkommunikációjához
- 2× I²C, az egyik QWIIC‑hez kötve
- 2× UART – soros kommunikáció külső eszközökkel
- 4 db 12‑bit ADC – analóg szenzorok beolvasásához
- 16 PWM kimenet – fényerőszabályzás, motorvezérlés
- 12 PIO állapotgép – egyedi protokollok implementálásához
Tippek
- Gyors prototípus‑fejlesztés QWIIC szenzorokkal, forrasztás nélkül
- Környezetmonitorozó eszköz (pl. hőmérséklet, CO₂, VOC, fény)
- OLED kijelzős mini vezérlőegységek, pl. asztali státuszkijelző
- Oktatási célú fejlesztések – gyors tesztkörnyezet GPIO és QWIIC révén
- Szenzorhálózati node batériás üzemmel
- Interaktív eszköz vezérlése (pl. mozgásalapú vezérlők, érintésérzékelők)
- Automatizált naplózó eszközök (SD + RTC + szenzor)
Műszaki jellemzők
- Mikrokontroller: RP2350A
- CPU: Dual‑core 32‑bit (2× ARM Cortex‑M33 vagy 2× Hazard3 RISC‑V)
- Órajel: akár 150 MHz
- SRAM: 520 KB on‑chip
- Flash memória: 16 MB on‑board
- GPIO: 29 db, többfunkciós
- ADC: 4× 12‑bit
- PWM: 16 csatorna
- PIO: 12 db programozható periféria
- UART / SPI / I²C: 2‑2 port mindháromból
- QWIIC csatlakozó: 1 db (JST 1.0 mm 4‑pin)
- USB: USB‑A, host/device támogatás
- Tápellátás: 5 V DC (USB‑ről)
Dokumentáció
Csomag
- 1x RP2350 16MB modul USB-A csatlakozással
