ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini pro, IMU, TFT)

Leírás

Ez a Wemos Lolin S3 Mini Pro egy rendkívül kompakt, ESP32‑S3 alapú fejlesztői modul, amely Wi‑Fi és Bluetooth LE kapcsolattal, beépített 0,85″ 128×128 TFT kijelzővel és több érzékelővel bővíti a klasszikus „mini board” formátum előnyeit. Kiváló választás IoT‑projektekhez, interaktív kijelzővezérléshez, mikrovezérlős prototípusokhoz vagy akár egyszerű robotikai és mini játék megoldásokhoz. A modul előre telepített MicroPython firmware‑rel érkezik, de teljesen kompatibilis az Arduino, ESP‑IDF és más fejlesztői környezettel is.

• Integrált 0,85″ TFT kijelző lehetővé teszi grafikus interfészek közvetlen megjelenítését – ideális adatmegjelenítéshez és UI‑projektekhez.
• ESP32‑S3FH4R2 SoC a gyors dual‑core Tensilica LX7 processzorral és beépített Wi‑Fi + Bluetooth LE kapcsolattal modern IoT alkalmazásokhoz.
• 6‑tengelyes MEMS IMU érzékelő (QMI8658C) beépítve, így mozgásérzékelés és orientációs interakció is lehetséges.
• Kompakt, 34,3 × 25,4 mm méret, alacsony súly és GPIO bővítési lehetőség – kompatibilis a LOLIN D1 mini pajzsokkal is.

A modul magja az ESP32‑S3FH4R2 chip, amely két Tensilica LX7 CPU‑magot futtat akár 240 MHz‑en, támogatja a 2,4 GHz‑es Wi‑Fi 4 hálózatot és a Bluetooth 5.0 LE alacsony fogyasztású kommunikációt. A 4 MB flash és 2 MB PSRAM memória elegendő tárhelyet és gyorsítótárat biztosít grafikus megjelenítéshez, adatgyűjtéshez vagy hálózati műveletekhez.

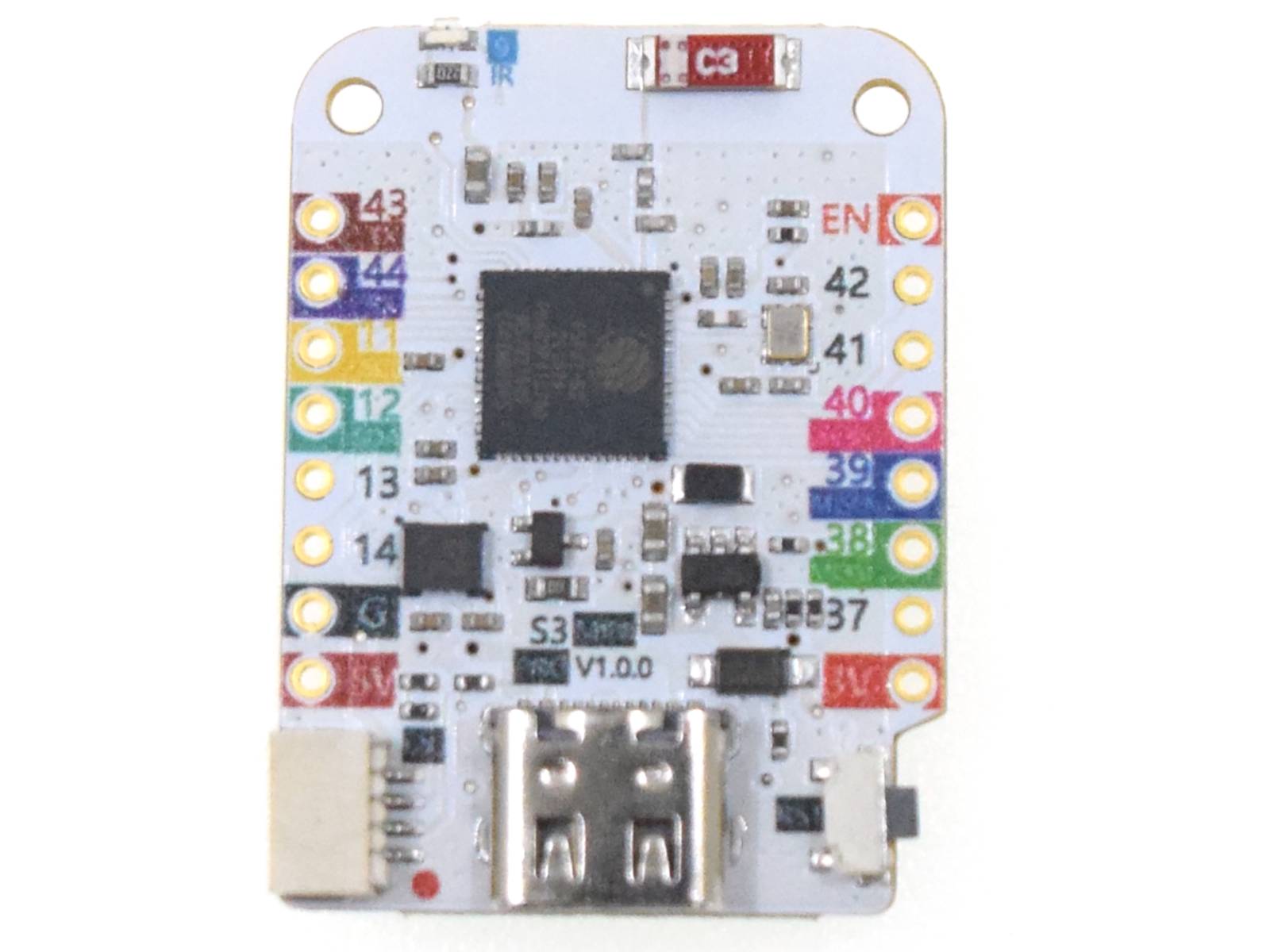

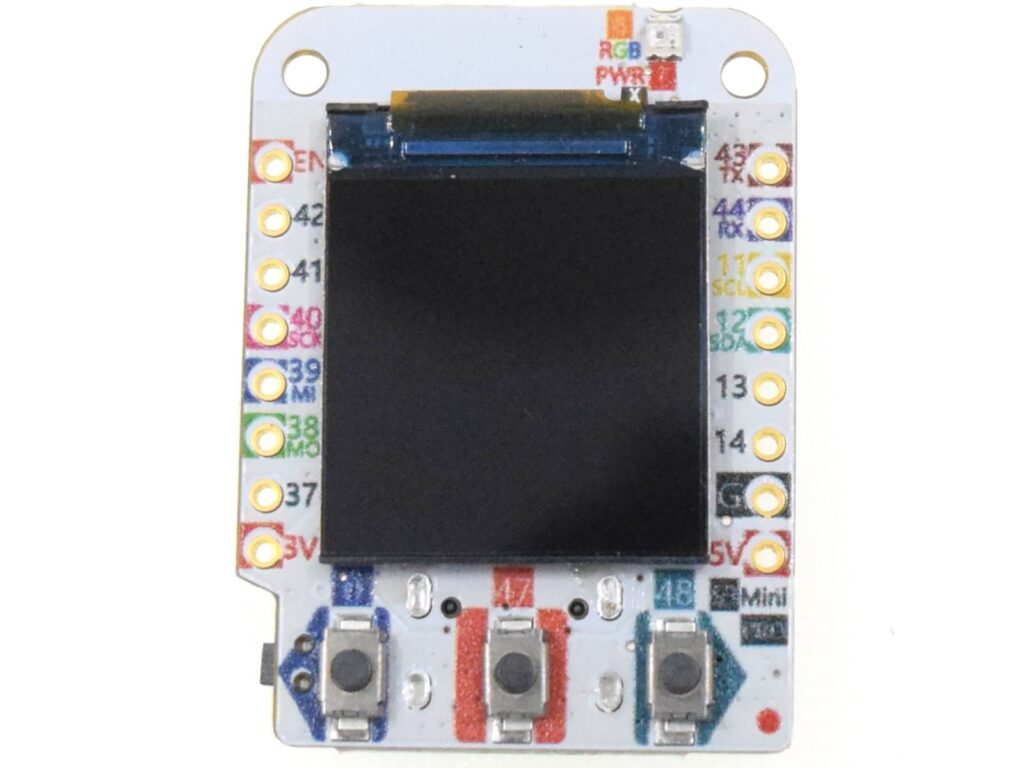

A 128×128‑as TFT LCD kijelző a GC9107 vagy GC9A01 vezérlővel valósítja meg a grafikus kimenetet, amely SPI interfészen keresztül vezérelhető. A beépített 6D MEMS IMU gyorsulás‑ és giroszenzor adatokat szolgáltat mozgásvezérelt alkalmazásokhoz. A modulon megtalálható 3 felhasználói gomb, RGB LED és IR vevő további interaktív lehetőségeket nyit meg. A bővítő csatlakozók ADC, DAC, I2C, SPI, UART és USB OTG funkciókat is elérhetővé tesznek.

A tápellátás egyszerű: a modul USB‑C porton keresztül 5 V‑ról kap áramot (soros kommunikációval és programozással ugyanitt csatlakoztatható).

Tippek

• IoT kijelzők és interaktív panelok – valós idejű adatok, grafikonok, értesítések megjelenítése a beépített TFT‑en.
• Mozgásvezérelt vezérlés és játékprojektek – a beépített IMU‑val mozgásérzékelés és interaktív grafika kombinálható.
• Mini robotok és wearable eszközök – Bluetooth‑on keresztüli vezérlés, Wi‑Fi adathálózat.
• Otthoni automatizálás – ESPHome vagy egyedi firmware segítségével érzékelők, relék logikájának vezérlése.

A Lolin S3 Mini Pro modul alapvetően MicroPython firmware‑rel érkezik, így gyorsan kipróbálható Python kódokkal is. Emellett Arduino IDE, ESP‑IDF és más platformok támogatása biztosítja a rugalmasságot a fejlesztésben. A GitHub dokumentáció több példa projektet és kódrészletet is tartalmaz, így akár kezdők is könnyen belevághatnak a használatába.

A modul kompatibilis a hasonló LOLIN D1 mini formátumú pajzsokkal, így könnyen bővíthető meglévő kiegészítő hardverekkel.

Jellemzők

• SoC: ESP32‑S3FH4R2 dual‑core Tensilica LX7 @ max. 240 MHz
• Wi‑Fi: 2,4 GHz IEEE 802.11 b/g/n
• Bluetooth: Bluetooth 5.0 LE
• Flash memória: 4 MB
• PSRAM: 2 MB
• Kijelző: 0,85″ 128×128 TFT LCD (GC9107/GC9A01)
• Beépített érzékelő: 6D MEMS IMU (QMI8658C)

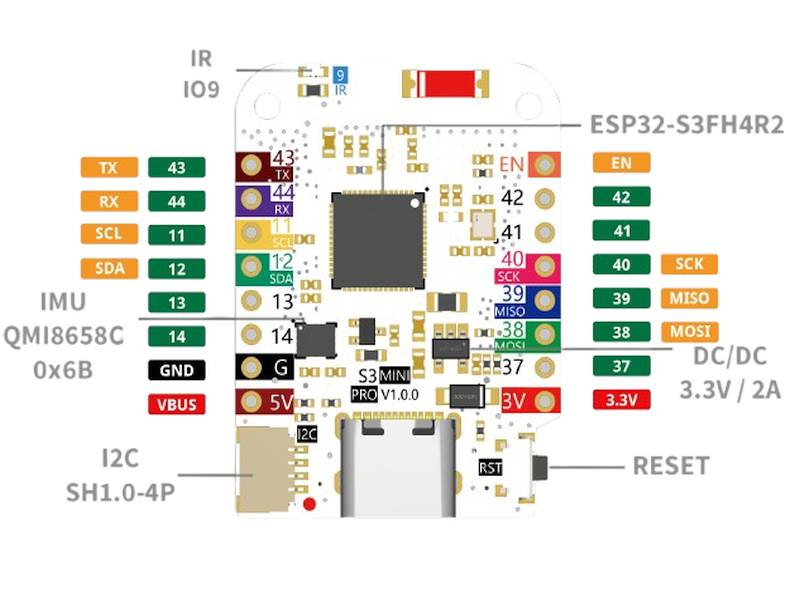

• Felhasználói gombok: 3 db (IO0, IO47, IO48)
• RGB LED: 1× (IO8 Data, IO7 Power)
• IR vevő: 1× (IO9)
• GPIO: legfeljebb 12 használható IO
• Interfészek: ADC, DAC, I2C, SPI, UART, USB OTG
• Tápellátás: USB‑C 5 V
• Méretek: 34,3 × 25,4 mm

Dokumentáció

• Wemos Lolin S3 Mini Pro – hivatalos gyártói termékoldal és áttekintés [wemos]
• Lolin S3 Mini Pro – dokumentáció, kapcsolási rajz, Arduino/MicroPython mintakódok [GitHub]
• Kontroller: ESP32 sorozat vezérlőplatformjai és fejlesztői ökoszisztémája [TavIR Tudástár]

Csomag

• 1x ESP32-S3 mini pro modul (D1 mini alappanel),
• 2x Tüskesor csatlakozó
