Leírás

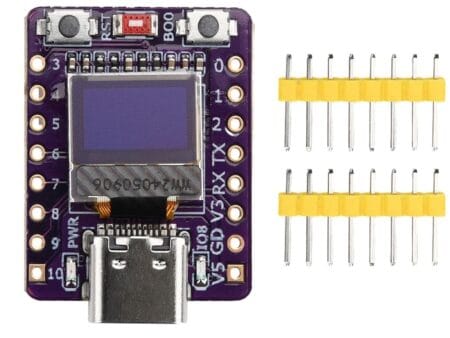

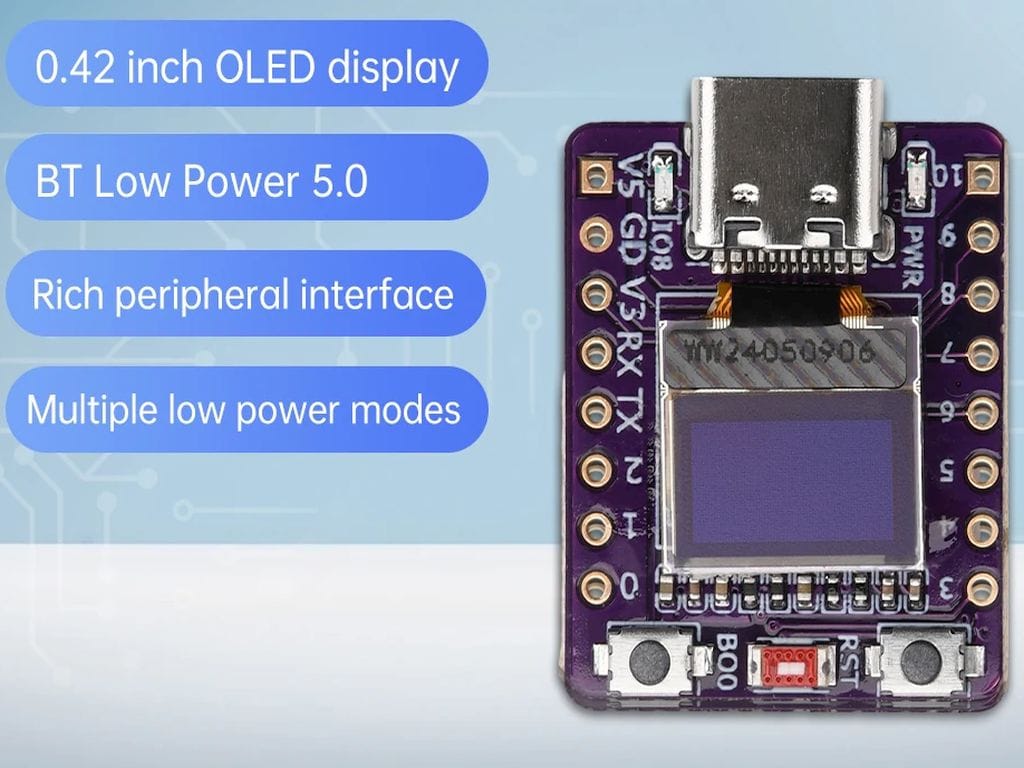

Az ESP32-C3 0,42″ OLED fejlesztőpanel egy kisméretű, mégis rendkívül sokoldalú mikrokontrolleres alaplap, amely egyaránt kínál Wi-Fi 4 és Bluetooth 5.0 LE vezeték nélküli kapcsolatot. Beépített 0,42 hüvelykes OLED kijelzővel rendelkezik, amely lehetővé teszi a rendszerállapot, érzékelő-adatok, menük és egyszerű grafikus felületek közvetlen megjelenítését. A panel LVGL (Light and Versatile Graphics Library) támogatása különösen előnyös, ha professzionális, mégis kis fogyasztású grafikus interfészt szeretnénk létrehozni.
- Kompakt méret és alacsony energiafogyasztás.
- Beépített kijelző azonnali visszajelzéssel.
- Modern, biztonsági funkciókkal ellátott ESP32-C3 chip.
- Wi-Fi és Bluetooth kapcsolatok egyetlen modulban.
- LVGL támogatás a grafikus felületekhez.
Működési elv
A panelen az ESP32-C3 dolgozik, amely RISC-V architektúrájú processzorra épül. Ez a platform magas energiahatékonyságot biztosít, miközben megtartja az ESP32 család erősségeit: integrált vezeték nélküli kommunikáció és rugalmas GPIO-kiosztás.
A beépített 0,42″ OLED kijelző tipikusan 72×40 pixeles felbontású, amely egyszerű szöveges és grafikus megjelenítésekre, piktogramokra, menükre és mérési adatok kijelzésére ideális. A kijelző jellemzően I²C interfésszel kapcsolódik a mikrokontrollerhez.
A panel USB-Type-C csatlakozóval rendelkezik, amelyen keresztül egyszerre biztosítható a programozás és a tápellátás. Az energiafogyasztás mélyalvó módban rendkívül alacsony, így akkumulátoros és hordozható eszközökben is használható.
Lehetőségek
- Okos otthon vezérlők és kijelzők – hőmérséklet, páratartalom, állapotjelzések megjelenítése.
- Hordozható diagnosztikai eszközök – szenzoradatok helyszíni kiértékelése.
- Interaktív menük és kezelőfelületek – LVGL támogatással gombok, listák, ikonok kialakítása.
- Viselhető eszközök (wearables) – aktivitásmérő, óraszerű alkalmazások.
- Maker projektek és oktatás – grafikus megjelenítés, IoT-adatvizualizáció.
- Kompakt IoT prototípusok – egyszerű adatgyűjtés és kijelzés egyetlen lapkán.
Jellemzők
- Chip: ESP32-C3 (RISC-V, egyetlen mag)
- RAM: ~400 KB
- Kijelző méret: 0,42″ OLED
- Kijelző felbontása: kb. 72 × 40 pixel
- Kommunikáció: Wi-Fi 802.11 b/g/n (2,4 GHz), Bluetooth 5.0 LE
- GPIO-k száma: kb. 11, többfunkciós (PWM, UART, I2C, ADC)
- ADC csatornák: 4 db
- Tápfeszültség: 3,3 V DC, USB-Type-C (5 V) támogatással
- Csatlakozó: USB-Type-C
- Vezérlőgombok: Reset, Boot
- Áramfelvétel alvó módban: néhány µA (deep sleep)

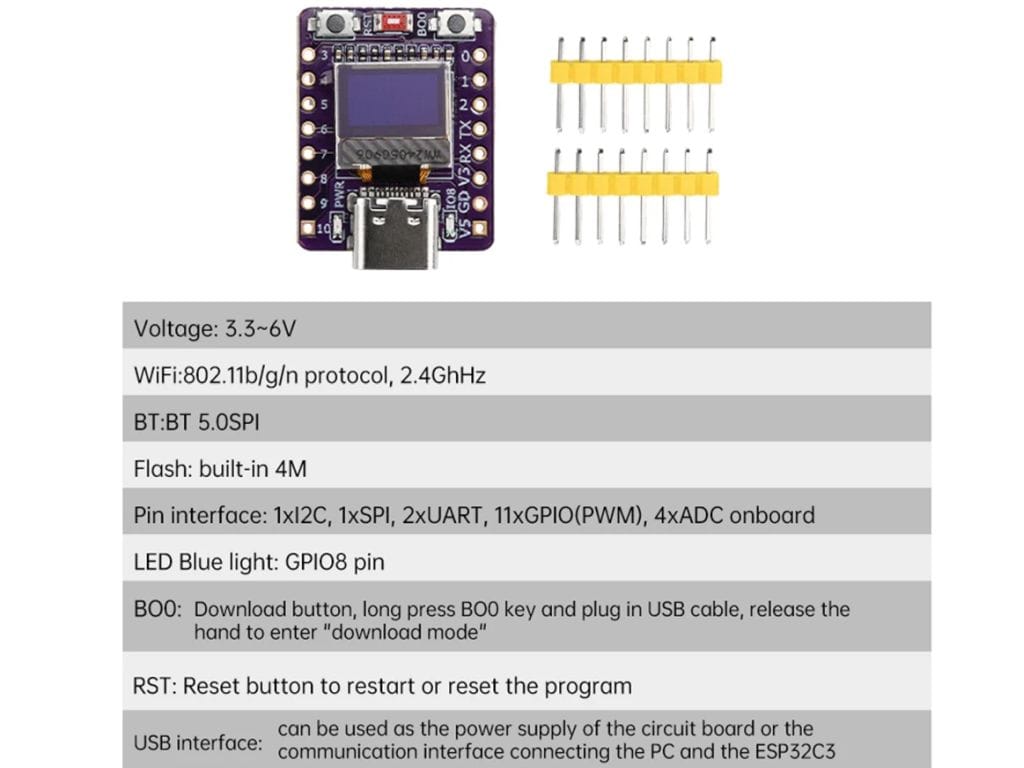

Műszaki jellemzők
- Mikrokontroller: ESP32-C3-FH4 (RISC-V, 160 MHz)
- Memória: 400 kB SRAM, 4 MB SPI flash
- Kijelző: 0,42″ OLED, SSD1306, I2C interfész
- Vezeték nélküli kapcsolatok: WiFi 802.11 b/g/n, Bluetooth 5.0 LE
- Tápfeszültség: 3,3 V (USB Type-C csatlakozón keresztül)

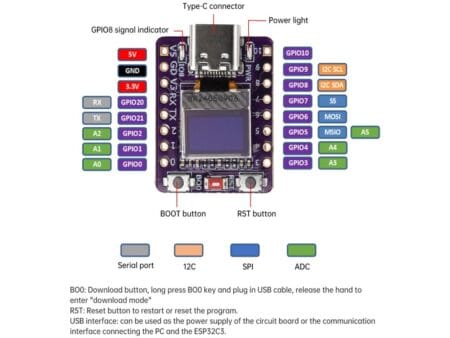

- GPIO-k: 11 általános célú, 4 ADC, 2 UART, 1 SPI, 1 I2C
- LED: Beépített kék LED (GPIO8)
- Gombok: Reset (CHIP_EN), Boot (GPIO9)
- Antenna: Beépített kerámia chipantenna

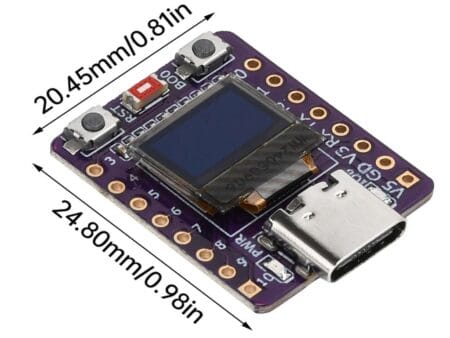

- Méretek: Kb. 23,5 × 18 mm
Dokumentáció
- Gyártói GitHub repó: GitHub
- Zephyr dokumentáció: Zephyr Project Documentation
- Espressif ESP32-C3 adatlap: espressif.com
- Arduino könyvtárak: u8g2, Adafruit_SSD1306, Adafruit_GFX
Csomag tartalma
- 1× ESP32-C3 0.42″ OLED fejlesztőpanel
- 1x USB-C kábel
