JST-PH 2.0 csatlakozó 3 pin, 20+20cm kábel szerelt anya/szerelt apa (2mm)

Leírás

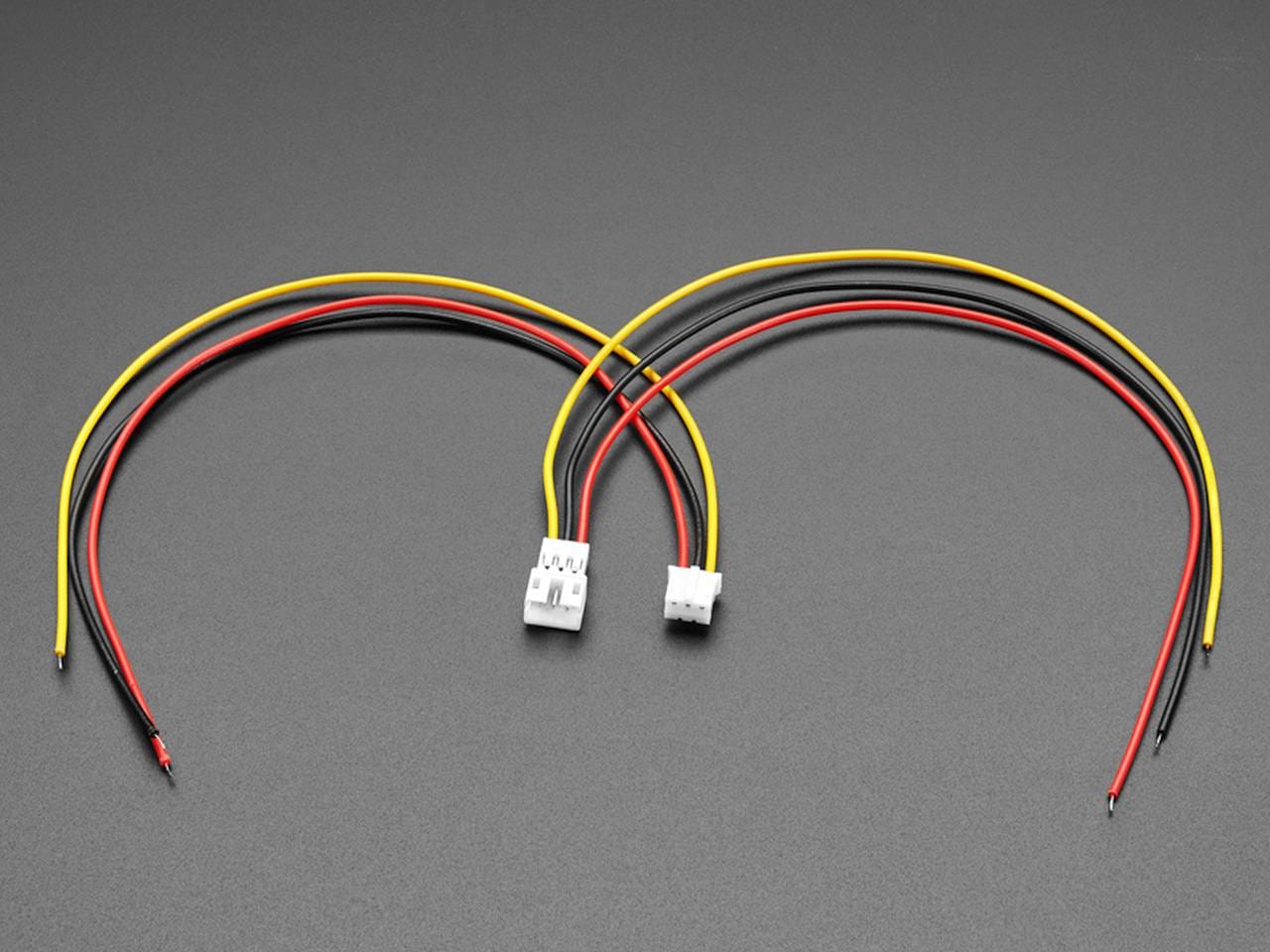

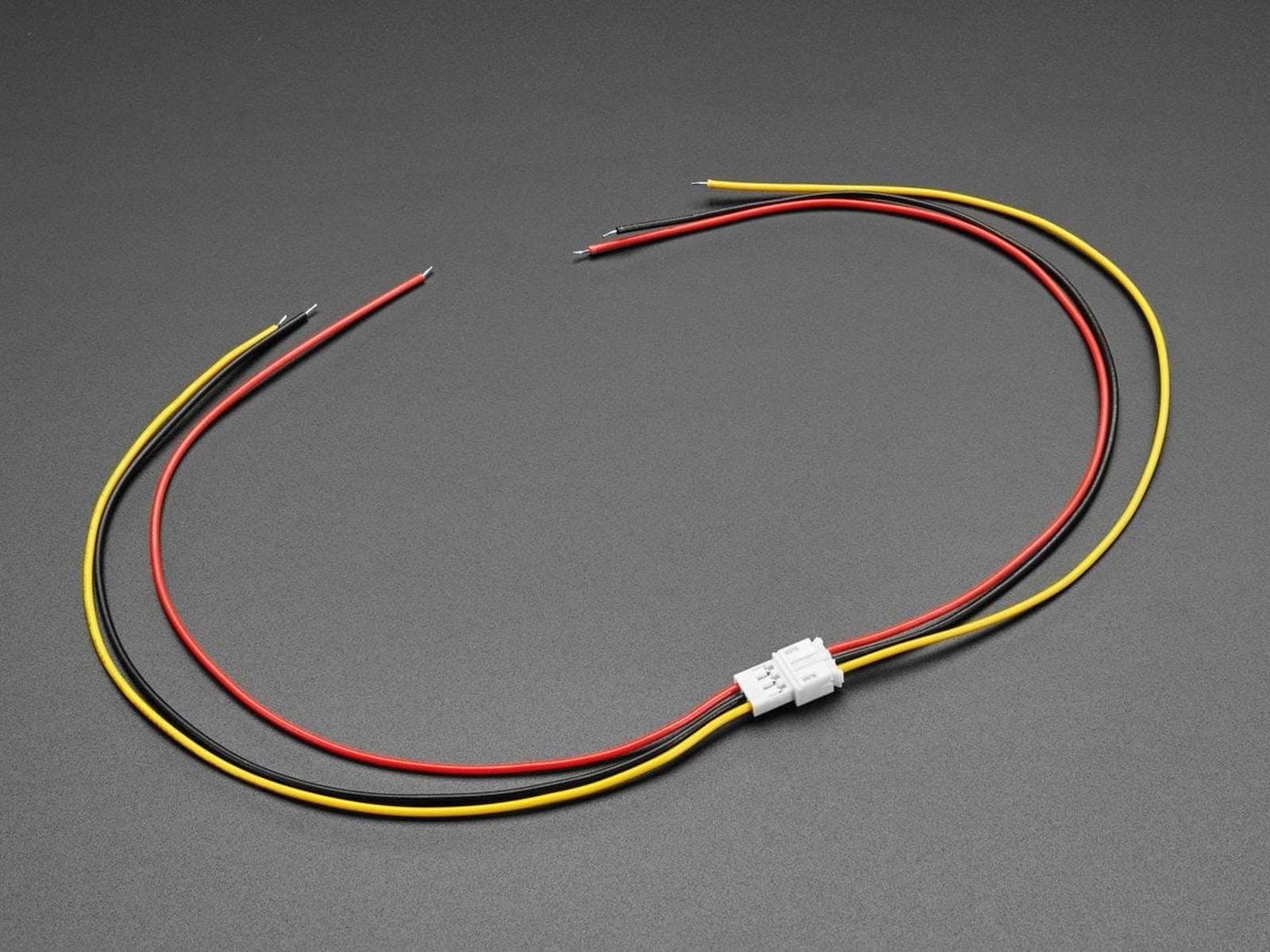

Ez a JST‑PH 2.0 mm sorozatba tartozó 3 tűs szerelt csatlakozó, amely mindkét végén ~20 cm‑es kábellel készül („lengő” anya és apa). Kompakt, alacsony profilú kötésekhez ideális választás: például hordozható eszközök, kis elektronikai modulok vagy érzékelők összeköttetésére, ahol a kisebb tűtávolság és finom kialakítás előnyös.

A JST‑PH sorozat (PH = “plug‑housing”) egy vezeték‑panel (wire‑to‑board) csatlakozócsalád 2,0 mm tűtávolsággal. Ez azt jelenti, hogy az egymást követő tűk középvonala 2,0 mm‑re van, ami finomabb, sűrűbb kiosztást tesz lehetővé, mint pl. az XH sorozat (2,54 mm).

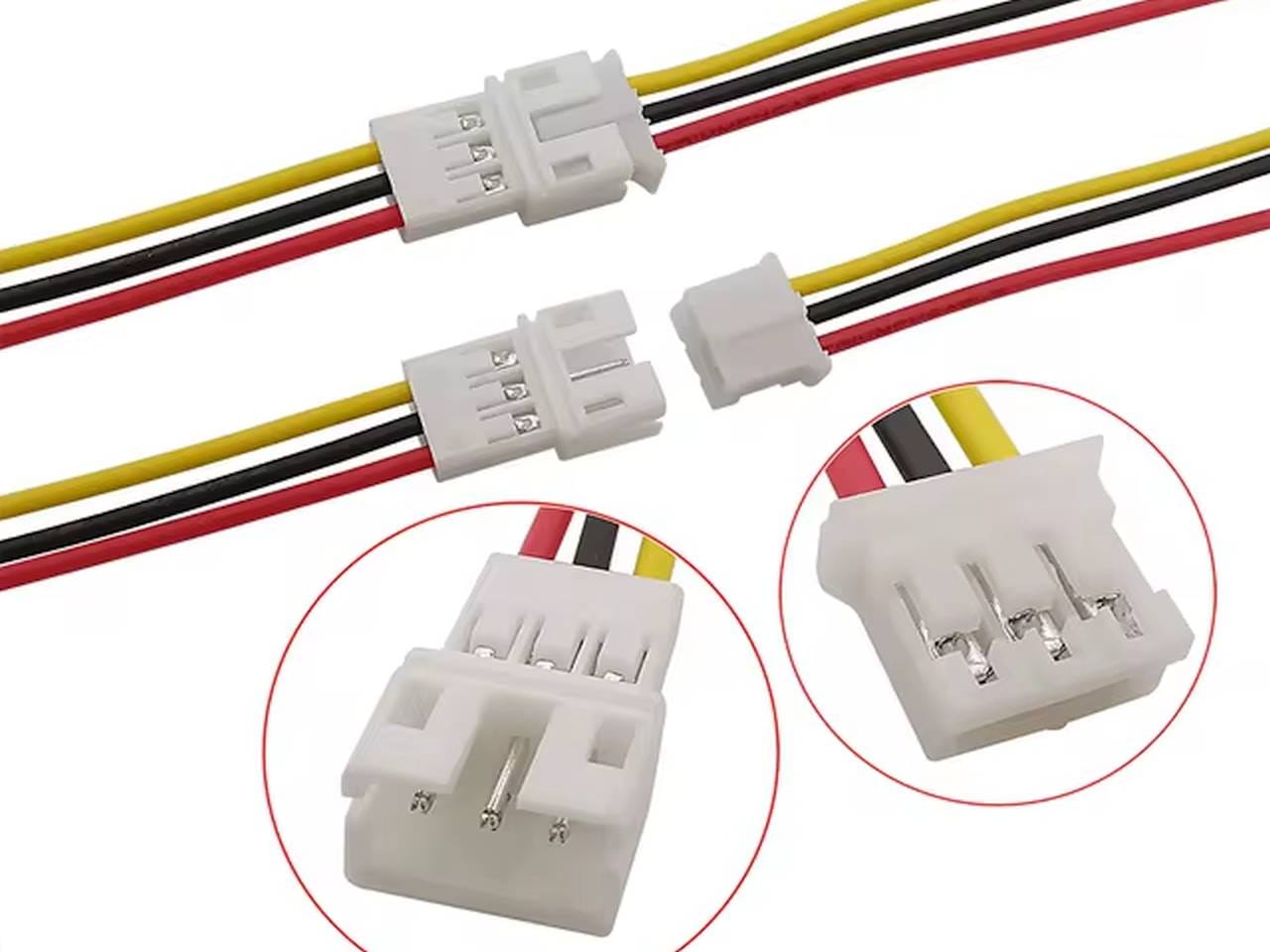

A szerelt „anya / apa” változat azt jelenti, hogy mindkét végén van csatlakozó (female és male), kábelre szerelve, nem panelre rögzített. Ez rugalmasságot ad, könnyű cserélni, mozgatni, de ügyelni kell arra, hogy a vezetékek ne feszüljenek túl, ne húzódjanak, ne legyenek mechanikailag terhelve.

Fő műszaki fogalmak:

• Tűtávolság (Pitch): 2,0 mm – befolyásolja, hogy mennyire közel lehet egymáshoz panelalkatrészeket helyezni, és milyen finoman lehet kötni (pl. érzékelők, kiegészítők).
• Áram‑ és feszültségértékek: A PH sorozat hivatalosan 2 A (AWG #24) áramra méretezett, 100 V‑ig használható.
• Ergonomikus profil: A JST PH alacsony profilú (low‑profile), ami azt jelenti, hogy nem túl magas, vékonyabb típust tesz lehetővé. Ez jól jön olyan helyeken, ahol helyszűke van.
• Vezeték vastagság: általában 26 AWG (kb. 0,14 mm²) sodrott vezetékekkel készül, amelyek flexibilisek, miközben megfelelő terhelhetőséget biztosítanak.

Néhány konkrét alkalmazási példa:

• mini‑szenzorok csatlakoztatása, pl. hő‑, páratartalom‑, vagy fényérzékelőkhez, ahol kis méret és finom csatlakozás kell;
• hordozható vagy viselhető elektronikákban (wearables), ahol a vezetékek mozgásban vannak, “lengő” kialakítás jobb illeszkedést biztosít;
• prototípusok, fejlesztőpanelek (Arduino, ESP, STM32) kötései, ahol gyorsan tudod cserélni az alkatrészeket;
• LED‑modulok, kis vezérlők (pl. ventilátor, szervók), ahol nincs szükség nagy áramerősségre, viszont fontos, hogy a csatlakozás megbízható és esztétikus legyen;
• oktatási célú elektronikai gyakorlatokban, ahol fontos a csatlakozók tanulmányozása, kipróbálása.

Jellemzők

• Típus / sorozat: JST‑PH 2.0 mm
• Tűtávolság (Pitch): 2,0 mm
• Tűszám: 3 db
• Kapcsolat típusa: szerelt anya (female) és apa (male), „lengő” kivitel
• Kábelhossz: ~20 cm + ~20 cm = ~40 cm teljes hosszban
• Vezeték vastagsága (AWG): ~26 AWG
• Névleges áramerősség: 2 A (max.)
• Névleges feszültség: 100 V (max.)
• Üzemi hőmérséklet-tartomány: kb. −25 °C … +85 °C (a PH sorozat hivatalos specifikációja)
• Kontakt-ellenállás: kezdeti kb. ≤10 mΩ, környezeti terhelés után ≤20 mΩ (ez PH csatlakozókra jellemző adatok)
• Szélesség / magasság / profil: alacsony profil (low profile), keskeny‑vékony kialakítás, hogy ne foglaljon sok helyet panel‑környezeti alkalmazásokban

Dokumentáció

• JST PH 2 – 2mm csatlakozó adatlap

Csomag

• 1x szerelt JST PH2.0 lengő csatlakozó (apa),
• 1x szerelt JST PH2.0 lengő aljzat (anya)
