Leírás

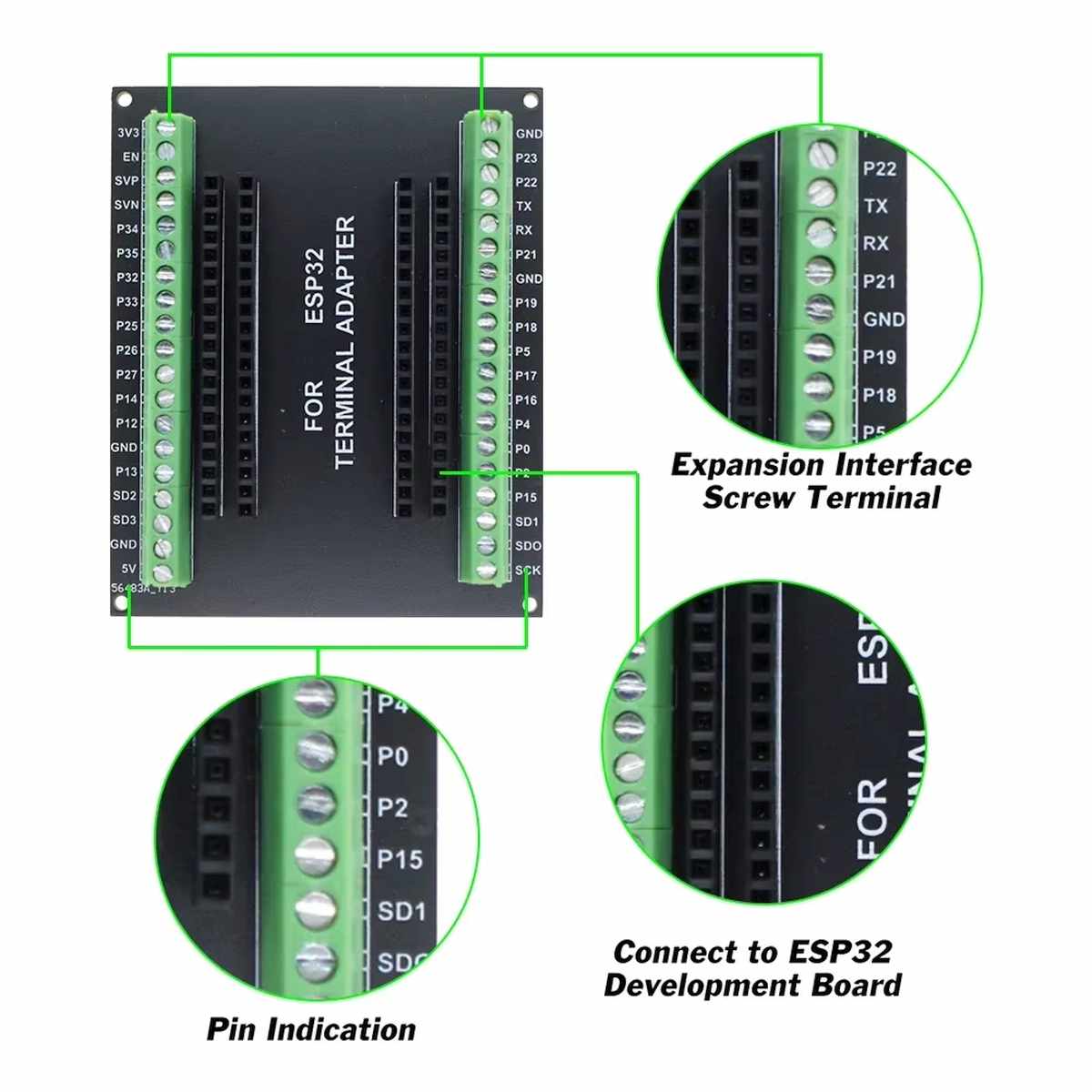

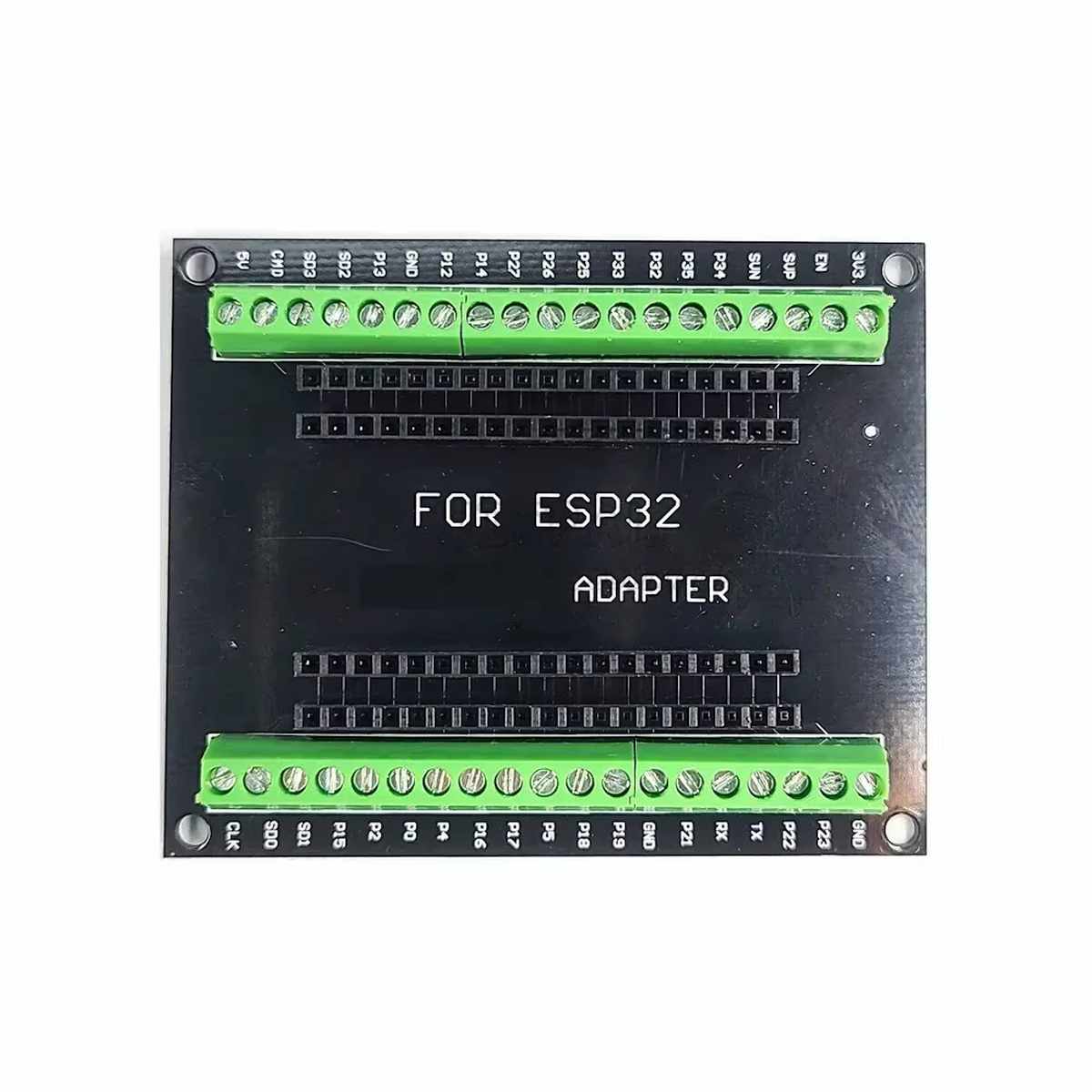

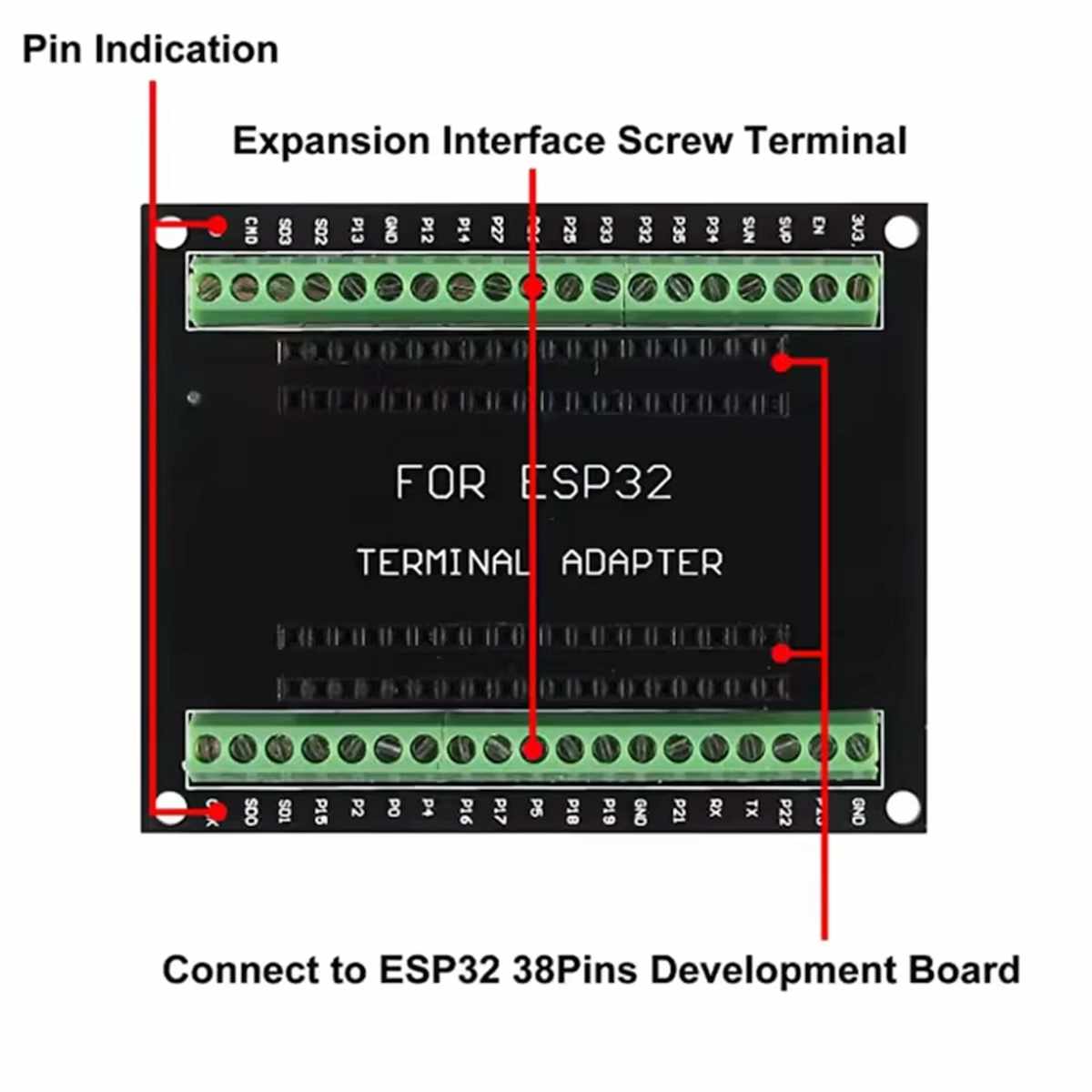

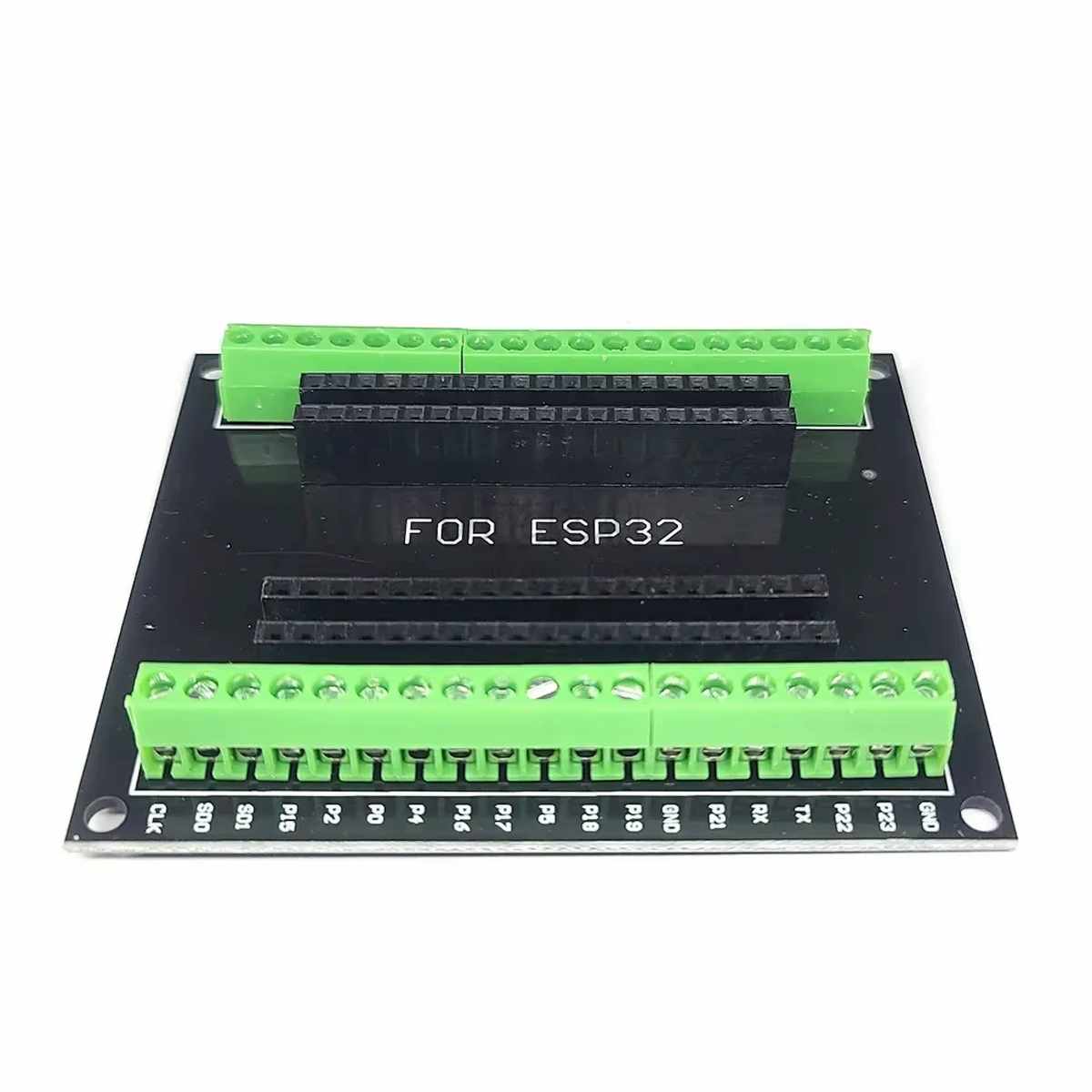

Az ESP32 38 pin terminal adapter egy praktikus bővítőpanel azokhoz a fejlesztésekhez, ahol fontos a gyors, tiszta és forrasztásmentes bekötés. A panel feladata egyszerű, de nagyon hasznos: az ESP32 fejlesztőmodul tüskesoros kivezetéseit csavaros sorkapcsokra vezeti ki, így a vezetékek csatlakoztatása átláthatóbbá, stabilabbá és kényelmesebbé válik.
Ez különösen jól jön prototípusépítésnél, oktatási projektekben, laboros tesztelésnél vagy hibakeresésnél, amikor gyakran kell átkötni, cserélni vagy újrakonfigurálni az egyes perifériákat. Ilyenkor sokkal kényelmesebb egy sorkapcsos megoldással dolgozni, mint közvetlenül a tüskesorokra csatlakozni vagy ideiglenes breadboardos kötésekkel kísérletezni.
Mire használható ez az adapter?
Az adapter lényege, hogy egyszerűbbé tegye az ESP32 panel körüli kábelezést. Ha szenzort, relémodult, kijelzőt, tápegységet vagy más perifériát szeretnél csatlakoztatni, a csavaros sorkapcsokkal gyorsabban és rendezettebben tudsz dolgozni. Nem kell forrasztani, könnyebb ellenőrizni a bekötést, és egy-egy vezeték cseréje is sokkal egyszerűbb.
A megoldás különösen olyan ESP32 NodeMCU jellegű fejlesztőpanelekhez hasznos, ahol a GPIO lábak közvetlen elérése fontos, de nincs szükség külön jelszint-illesztésre vagy más aktív elektronikára.
Hogyan működik?

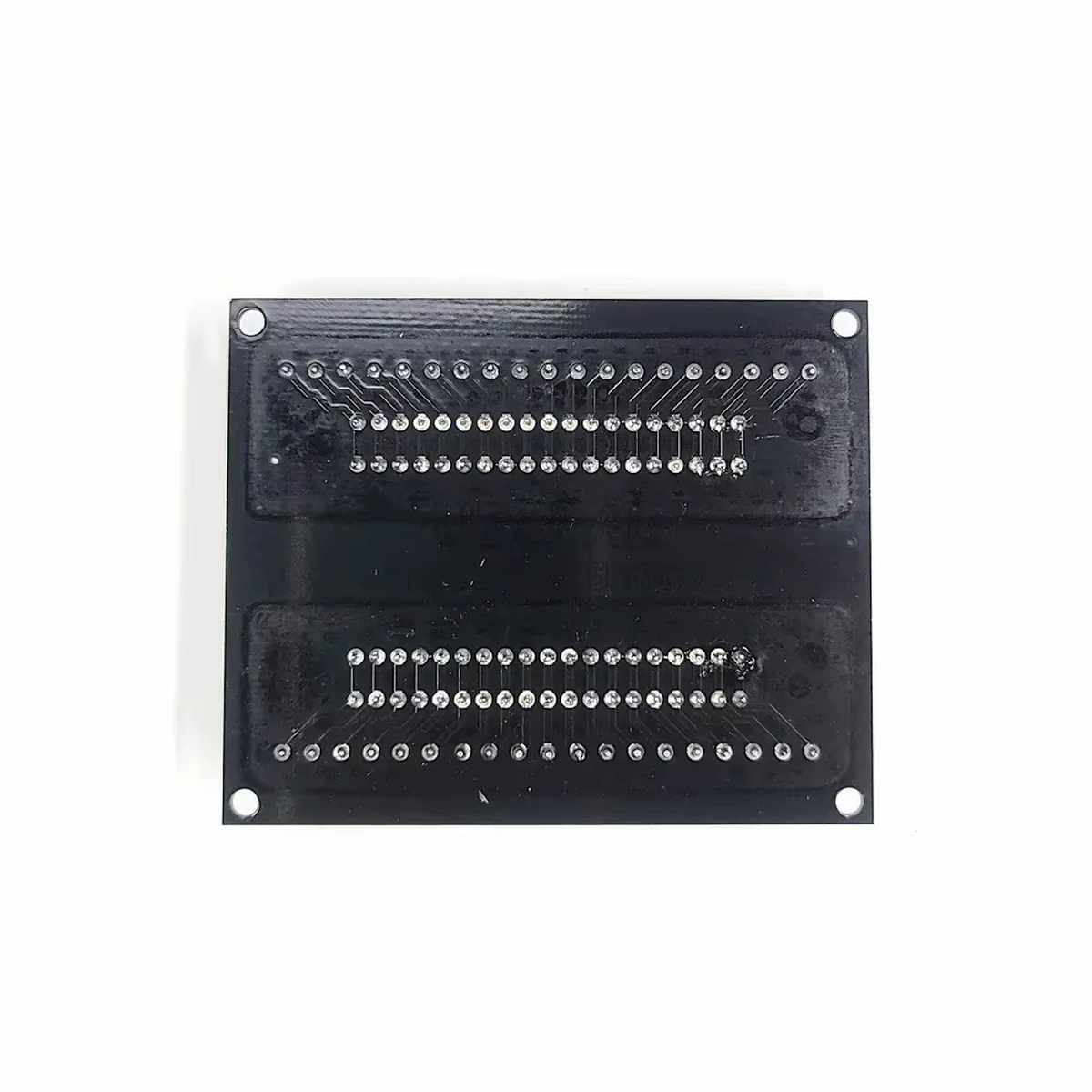

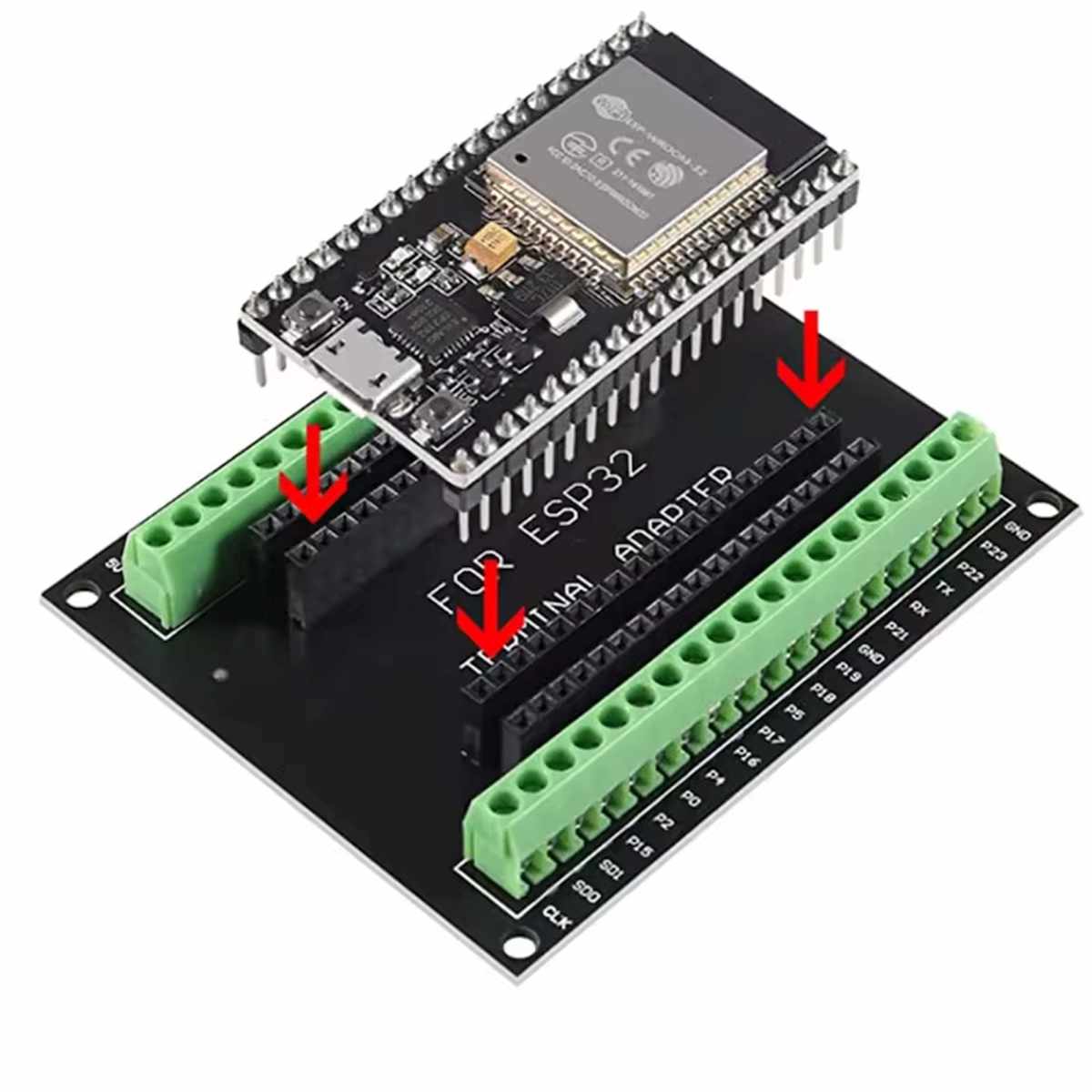

A panel a fejlesztőmodul tüskesorát egy az egyben továbbvezeti a csavaros sorkapcsokra. Vagyis nem alakítja át a jeleket, nem módosítja a kommunikációt, és nem befolyásolja a programozást sem. Egyszerűen csak kényelmesebb fizikai csatlakozási pontot ad.
Fontos tudni, hogy ez egy passzív adapterpanel. Nem tartalmaz:
- jelszint-illesztést,
- galvanikus leválasztást,
- zajszűrést,
- védelmi elektronikát,
- aktív meghajtó vagy erősítő fokozatot.
Ez azt jelenti, hogy a rendszer elektromos viselkedését továbbra is maga az ESP32 fejlesztőpanel és a rákötött perifériák határozzák meg. Az adapter csak a fizikai bekötést könnyíti meg.
Kompatibilitás: mire kell figyelni?
Ez a legfontosabb pont a vásárlás előtt. Az ESP32 családon belül nem a chip neve dönti el a kompatibilitást, hanem a panel fizikai kiosztása.
A két leggyakoribb kivitel:
- 38 pin verzió – tipikusan klasszikus ESP32 DevKit, ESP32-WROOM-32 alapú panelek
- 30 pin verzió – kompaktabb NodeMCU jellegű ESP32 panelek
A 30 pines és 38 pines változat nem csereszabatos. Hiába ESP32-alapú mindkettő, ha a furatkiosztás és a tüskesor elrendezése eltér, az adapter mechanikailag nem fog passzolni.
A 30-asnál a végén néhány pin kimarad és a feliratozás nem stimmel a terminal adapteren. De funkcionális, villamos kivezetésre tökéletesen működik!
Kompatibilitás szempontjából az alábbi fejlesztőpanelek jöhetnek szóba, ha a fizikai kiosztás egyezik:
- ESP32-WROOM-32 alapú DevKit panelek
- ESP32-S3 NodeMCU jellegű panelek
- ESP32-C3 fejlesztőpanelek
- ESP32-C6 fejlesztőpanelek
- ESP32-C5 fejlesztőpanelek
A felsorolás tehát nem automatikus kompatibilitást jelent, hanem azt, hogy ezeknél a családoknál előfordulhat megfelelő kiosztású panel. Vásárlás előtt mindig a pinszámot és az elrendezést érdemes ellenőrizni.
Milyen feladatokra ideális?
Az ESP32 terminal adapter főleg olyan helyzetekben hasznos, ahol a gyors munkavégzés és az átlátható csatlakozás fontosabb, mint a végleges mechanikai rögzítés.
Tipikus felhasználási területek:
- ESP32 alapú IoT prototípusok gyors összerakása
- oktatási és gyakorló fejlesztőprojektek
- szenzorok, relémodulok és egyszerű perifériák ideiglenes bekötése
- breadboard kiváltása stabilabb sorkapcsos csatlakozással
- hibakeresés és mérési környezet kialakítása
- laboros, fejlesztői és tesztelési feladatok
Mikor nem ez a legjobb választás?
Bár nagyon praktikus kiegészítő, nem minden helyzetre való.
Nem ez az ideális megoldás:
- végleges, rázkódásnak kitett rendszerekhez,
- nagy áramú terhelésekhez,
- erősen zajérzékeny vagy nagysebességű jelekhez,
- olyan alkalmazásokhoz, ahol külön védelemre vagy jelszint-illesztésre van szükség.
Ha tehát egy kész, zárt, ipari jellegű rendszerhez keresel megoldást, akkor ez az adapter önmagában nem helyettesít egy célzottan tervezett interfész- vagy védelmi áramkört.
Szoftveres oldalról mire van szükség?
Semmire. Az adapter nem igényel külön meghajtót, nem kér külön beállítást, és nem változtatja meg a fejlesztői környezet működését. Arduino IDE, ESP-IDF, MicroPython vagy más, ESP32-höz használt környezet esetén ugyanúgy dolgozhatsz tovább, mint nélküle.
Vagyis a programkód, a példák és a fejlesztési folyamat változatlan marad. Az adapter kizárólag a fizikai bekötést teszi kényelmesebbé.
Műszaki jellemzők
- Terméktípus: ESP32 fejlesztőpanelhez való csatlakozó- és sorkapocs adapter
- Funkció: passzív GPIO kivezetés csavaros sorkapcsokra
- Kompatibilitás: 30 pin vagy 38 pin kiosztású ESP32 NodeMCU / DevKit jellegű panelekhez, a fizikai elrendezéstől függően
- Csatlakozás: szabványos tüskesoros illeszkedés fejlesztőpanelhez
- Kimenetek / bemenetek: az ESP32 panel GPIO, táp- és egyéb kivezetései sorkapcsokra vezetve
- Kommunikáció: közvetlen továbbvezetés, az alkalmazott ESP32 modultól függően
- Logikai szint: az alkalmazott ESP32 fejlesztőpanel határozza meg
- Jelszint-illesztés: nincs
- Galvanikus leválasztás: nincs
- Zajszűrés: nincs
- Védelmi elektronika: nincs
- Raszter: 2.54 mm
- Kialakítás: csavaros sorkapcsos adapter panel
- Tápfeszültség: az adapter önmagában nem igényel külön tápellátást
- Működés: passzív, a csatlakoztatott panel jeleit közvetlenül vezeti tovább
- A terminaladapter ESP modult NEM tartalmaz!
Röviden: kinek ajánlott?
Neked való ez az adapter, ha ESP32 fejlesztőpanellel dolgozol, és szeretnél gyorsabban, tisztábban és átláthatóbban bekötni szenzorokat vagy más perifériákat. Fejlesztéshez, oktatáshoz és próbaösszeállításokhoz kifejezetten hasznos, de végleges, nagy terhelésű vagy külön védelmet igénylő rendszerekhez már érdemes célzottabb megoldást választani.
Csomag
- 1x NodeMCU ESP32 38 pin terminaladapter (ESP32 család tagjaihoz)
Értékelések
Még nincsenek értékelések.
