Leírás
A LiPo akku (902040, 3.7V, 1000mAh) kis méretű, 1 cellás lítium-polimer akkumulátor olyan hordozható elektronikai eszközökhöz, ahol a panel, a burkolat és az energiaforrás már centiméterekben mérhető helyen osztozik. A 902040 méretkód a cella fizikai méretéhez kapcsolódik: kb. 9 mm vastag, 20 mm széles és 40 mm hosszú akkumulátorról van szó, ezért ez a forma laposabb, dobozba vagy készülékházba épített megoldásoknál jól tervezhető. A LiPo akku (902040, 3.7V, 1000mAh) névleges feszültsége 3,7 V, teljesen feltöltött állapotban pedig 4,2 V-os LiPo töltési rendszerhez illeszkedik. Ez fontos döntési pont: nem közvetlen 5 V-os akku, nem kétcellás RC pakk, és nem AA elemtartó kiváltására való általános tápforrás. Olyan elektronikához illik, amely 1 cellás LiPo akkumulátorról működik, vagy külön feszültségátalakítón keresztül kapja meg a számára szükséges tápot.
A LiPo akku (902040, 3.7V, 1000mAh) vezetékes kivitelű, gyárilag szerelt csatlakozó nélkül. Ez prototípusnál előny, mert a projekt saját csatlakozójához, töltőpaneléhez vagy készülékházához igazítható a bekötés. Ugyanez beépítéskor buktató is: a polaritás, a mechanikai tehermentesítés, a szigetelés és a töltőáram nem mellékes részlet, hanem a kész eszköz üzembiztonságát meghatározó pont.
Azaz a LiPo akku (902040, 3.7V, 1000mAh) egy kb. 9 × 20 × 40 mm méretű, 3,7 V névleges feszültségű, vezetékes, csatlakozó nélküli, védelmi modullal szerelt lítium-polimer akkumulátor kis fogyasztású hordozható elektronikai projektekhez.
Működés
A LiPo akku (902040, 3.7V, 1000mAh) 1 cellás LiPo rendszerként kezelendő. A töltéshez 1S LiPo töltésvezérlő szükséges, amely 4,2 V végfeszültségű CC/CV töltési profilt használ. Mikrokontrolleres környezetben ez gyakran külön LiPo töltőmodullal, töltő shielddel vagy olyan fejlesztőpanellel történik, amely eleve 1 cellás LiPo bemenetet kezel.

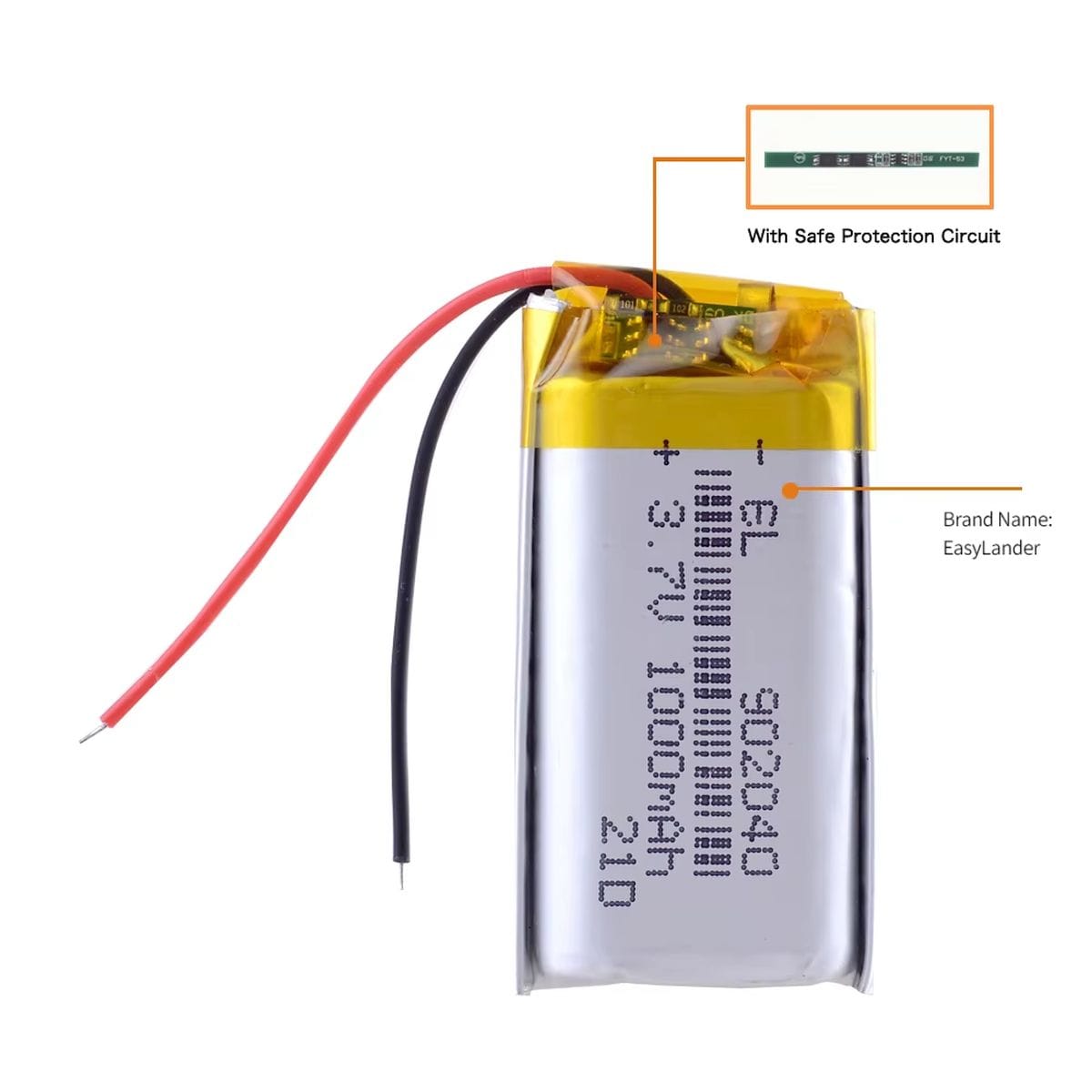

A beépített védelmi modul a cella védelmét segíti túlzott töltés, mélykisülés és túláram irányában. Ez nem helyettesíti a megfelelő töltésvezérlőt, és nem teszi nagyáramú akkumulátorrá a cellát. A védelmi elektronika utolsó védelmi vonal, nem üzemszerű szabályzóelem.
A csatlakozó nélküli vezetékes kivitel miatt a szerelésnél a vezetékek mechanikai rögzítése is fontos. A LiPo cella fóliatasakos felépítésű, ezért nem szereti a hajlítást, a nyomást, a szúró terhelést és a burkolatba szorítást. A készülékházban úgy kell helyet adni neki, hogy ne a cella vegye fel a fedél, csavar, panelél vagy kábelköteg nyomását.
Felhasználási példák
- Kis fogyasztású ESP8266, ESP32 vagy egyéb mikrokontrolleres prototípus belső tápellátása.
- Hordozható szenzordoboz, amely időszakosan mér, majd alvó módba kapcsol.
- Oktatási vagy demonstrációs elektronikai eszköz, ahol fontos a kis méretű újratölthető energiaforrás.
- Mini LED-es jelző, állapotkijelző vagy alacsony fogyasztású világítás.
- Egyedi készülékházba épített vezérlőpanel, ahol a 902040 cellaméret tervezési méretként használható.
- D1 mini környezetű fejlesztés, ha a töltőpanel, a bekötés és a polaritás a választott hardverhez illeszkedik.
- Adatgyűjtő vagy távadó egység, amely nem igényel nagy indulóáramot.
- Prototípus tesztelése olyan helyzetben, ahol a végleges csatlakozó még nincs eldöntve.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| A céláramkör 1 cellás LiPo tápot fogad? | Ha nem, feszültségátalakító vagy más akkumulátortípus szükséges. |
| A töltőáram illeszkedik a cellához? | Túl nagy töltőáram melegedést és élettartam-csökkenést okozhat. |
| A terhelés áramigénye ismert? | Nagy áramú motorhoz, szervo-hoz vagy rádiós végfokhoz ez a cella nem jó választás. |
| A csatlakozó típusa megvan? | A csatlakozó nélküli kivitel szerelést igényel. |
| A polaritás rögzített a kész eszközben? | Fordított bekötés a töltőpanelt vagy a fogyasztót tönkreteheti. |
| Van hely a cellának nyomás nélkül? | A fóliatasakos cella mechanikai sérülése veszélyes hibához vezethet. |
| A készülékház szellőzése és hőterhelése megfelelő? | Meleg környezetben romlik az akkumulátor élettartama és biztonsági tartaléka. |
| A vezeték tehermentesítése megoldott? | A vezeték tövénél keletkező húzás kontakt- vagy szigetelési hibát okozhat. |
Döntés előtt ellenőrizendő adatok
| Jellemző | Érték |
|---|---|
| Beépíthető méret | kb. 9 × 20 × 40 mm |
| Névleges cellafeszültség | 3,7 V |
| Teljes töltési feszültség | 4,2 V |
| Megadott kapacitás | 1000 mAh |
| Töltőmodul típusa | 1S LiPo töltő szükséges |
Használati korlátok – mikor ne ezt válaszd?
Ne ezt válaszd, ha
- a készüléked közvetlenül stabil 5 V tápot igényel, és nincs benne megfelelő feszültségátalakító.
- a terhelés nagy áramlökéseket vesz fel, például motor, szervó, fűtőszál vagy erős rádiós adó működik róla.
- gyárilag szerelt JST vagy más konkrét csatlakozóra van szükséged, és nem akarsz vezetéket szerelni.
- a készülékházban nincs elég hely a cellának mechanikai nyomás nélkül.
- kétcellás, 7,4 V-os LiPo pakkra van szükség.
- a pontos, dokumentált kisütőáram és töltőáram tanúsított adatként szükséges a projektedhez.
- ipari, minősített, nyomon követett akkumulátorcsomagot kell beépíteni sorozatgyártott termékbe.
Műhelymegfigyelés
A kis LiPo celláknál a legtöbb hiba nem a kapacitásnál kezdődik, hanem a beépítésnél. A cella még elfér a dobozban, de a vezeték, a csatlakozó, a töltőpanel és a fedél már együtt nyomja egymást. A LiPo akku (902040, 3.7V, 1000mAh) akkor ad megfelelő megoldást, ha a cellának külön helye van, a vezeték nincs megtörve, és a csatlakozó nem a cella élére támaszkodik.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Akkumulátor típusa | lítium-polimer |
| Cellaszám | 1S |
| Méretkód | 902040 |
| Névleges feszültség | 3,7 V |
| Teljes töltési feszültség | 4,2 V |
| Megadott kapacitás | 1000 mAh |
| Beépített védelem | igen |
| Védelem funkciója | túltöltés, mélykisülés és túláram elleni védelem |
| Csatlakozás | vezeték |
| Gyári csatlakozó | nincs |

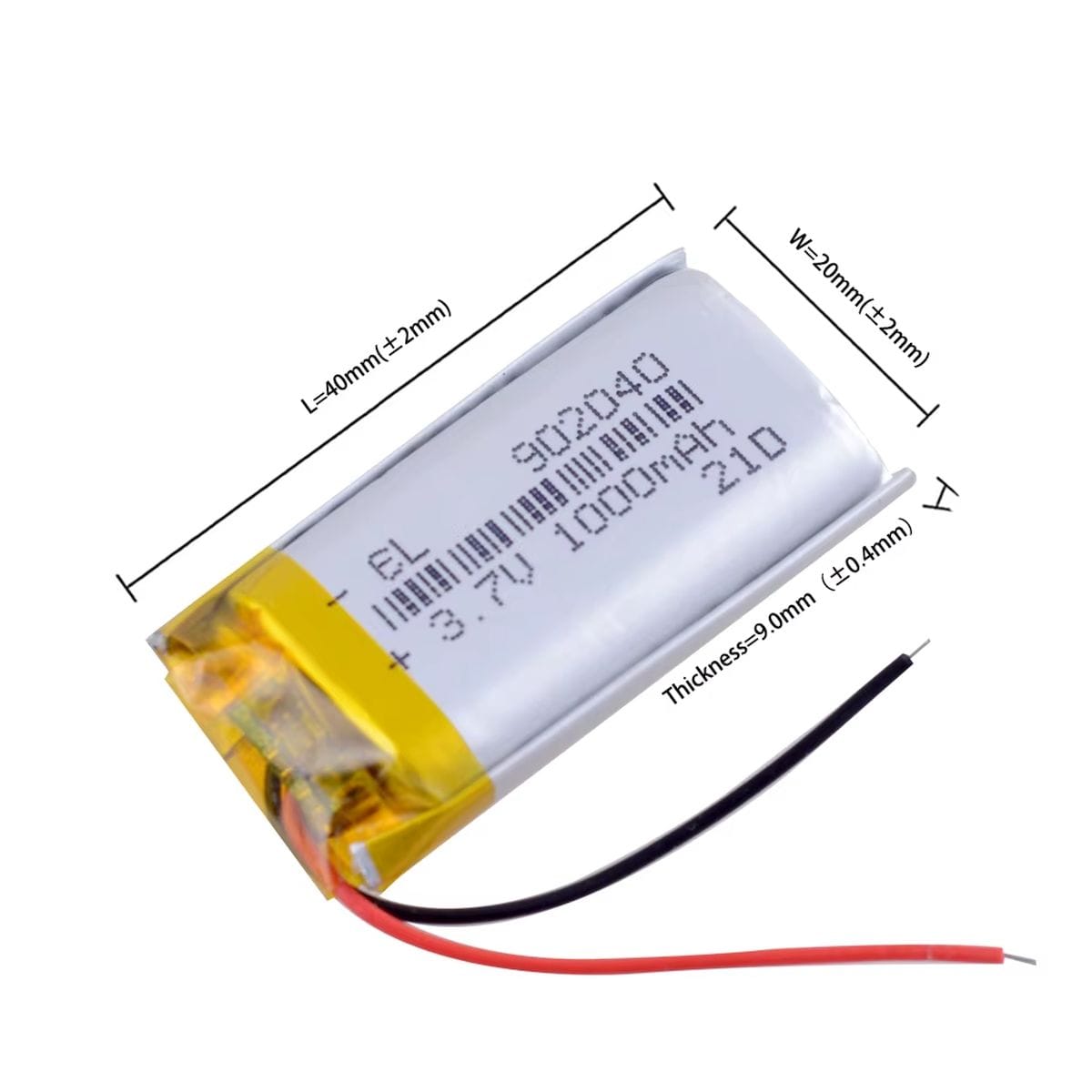

| Méret | kb. 9 × 20 × 40 mm |
| Tömeg | kb. 14 g |
| Töltési hőmérséklet | 0…45 °C |
| Kisütési hőmérséklet | -20…60 °C |
Csomag
- 1 × LiPo akku (902040, 3.7V, 1000mAh)
