Leírás

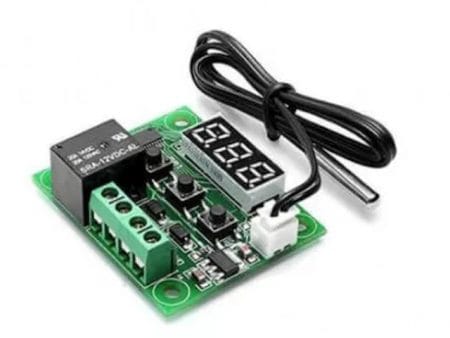

A Digitális termosztát W1209 egy kompakt, precíziós hőmérséklet-szabályozó modul, amely kék/piros kijelzős megjelenítéssel segíti automatikusan vezérelni fűtési vagy hűtési rendszereket. A modul előnye, hogy egyszerűen integrálható mikrokontrolleres rendszerekbe (Arduino, ESP, Raspberry Pi), és programozható hiszterézis-, késleltetési és hőmérséklet-határérték-paraméterekkel. Egyéb neveken is ismert: kék kijelzős W1209 termosztát, intelligens digitális termosztát modul W1209, W1209 hőmérséklet szabályzó kijelző, kék piros kijelzős termosztát.
Működési elv és technikai magyarázat
A W1209 modul egy egycsatornás relé-vezérlő áramkör, amely az NTC hőmérséklet-érzékelő adatai alapján kapcsol be vagy ki elektromos terheléseket (pl. fűtő- vagy hűtőelemeket). A vezérlés ON/OFF elvű (hiszterézis vezérlés): beállított hőfok és az ehhez tartozó visszakapcsolási különbség (hiszterézis) alapján szabályoz.
A modul belső mikrovezérlő (MCU) folyamatosan méri az érzékelő hőmérsékletét, és minden ~0,5 másodpercben frissít (frissítési idő ≈ 0,5 s).
A főbb technikai szempontok:
- Az NTC (10 kΩ) érzékelő jellemzői: 0,5 m vezetékhossz, vízálló kivitel.
- A relé szárazkontaktusként működik (pl. K0 és K1 kivezetések) 5 A 250 VAC terhelhetőséggel, illetve DC feszültséggel is működtethető kisebb áramokkal.
- A kijelző típusa három számjegyes LED (digit tube).
- A hiszterézis értéke 0,1 °C lépésben állítható.
- Van lehetőség felső és alsó hőmérséklet-határok beállítására (pl. P2 és P3 paraméterek)

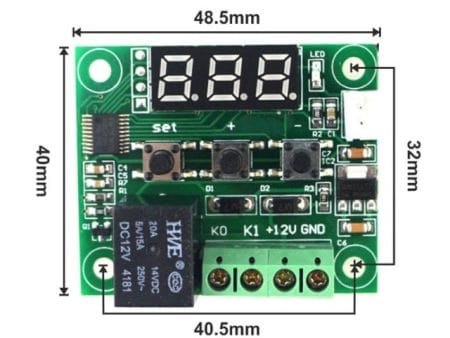

- A modul mérete: kb. 48,5 × 40 mm panelméret.
A modul kijelzője kék vagy piros színű.
Felhasználási lehetőségek
Néhány ötlet, hol lehet a W1209 modult alkalmazni:
- Terrárium, hüllővivő tartály hőmérséklet-szabályozása
- Akvárium vagy akvatikus rendszerek fűtése/minőségének tartása
- Mezőgazdasági veteményház hőmérséklet-szabályozása
- Peltier-modulos hűtő/fűtő rendszerek vezérlése
- Mikroklíma-kontroll kis méretű rendszerekben (pl. bonsai terrárium)
- Oktatási elektronikai modul projektek, laborhasználat
- Ipari automatizálási rendszerek kisebb hőmérséklet-szabályozási feladatai
Strukturált műszaki jellemzők
- Tápfeszültség (input): 12 V DC
- Mérési tartomány: –50 … +110 °C
- Felbontás / pontosság: 0,1 °C (–9,9 … 99,9 tartományban)
- Kimenet: 1 csatorna relé (szárazkontaktus)
- Kapcsolható terhelés: 5 A / 250 VAC (DC viszonylatban kisebb)
- Frissítési sebesség: ≈ 0,5 s
- Áramfelvétel (statikus): kb. 35 mA
- Histerézis beállítás: 0,1 °C lépésekben
- Alsó és felső határértékek: beállíthatók (pl. P2 és P3)
- Méretek: kb. 48,5 × 40 mm
- Kijelző típusa / színe: háromjegyű LED kijelző (több változat: kék – Blue, piros – Red)
- Érzékelő típus: NTC 10 kΩ vízálló kivitel
Alternatív nevek és színek / típusnév variánsok
Az alábbi elnevezések gyakran előfordulnak a W1209 modul kapcsán:
- XH-W1209 – alternatív típusnév
- TH-50110 – hazai elnevezés, kompatibilis modul
- W1209 Red – piros kijelzős változat
- W1209 Blue – kék kijelzős változat
- W1209WK – tokos (burkolt) változat
- XH-W1209 digitális termosztátház kijelzővel – tokozott kivitelű változat
- OEM W1209 átlátszó ház – házasított változat
Dokumentációs és kapcsolódó linkek
Használata és programozása
- Alapbeállítás: A termosztát alapértelmezett üzemmódja hűtés (COOL), amely bekapcsol, ha a hőmérséklet magasabb a beállított értéknél.

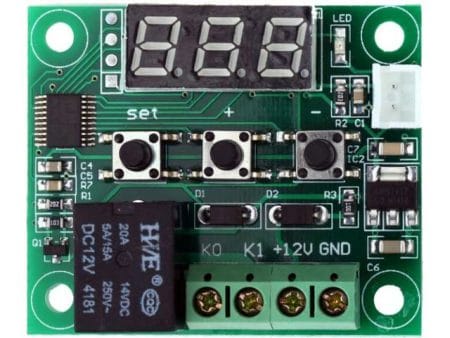

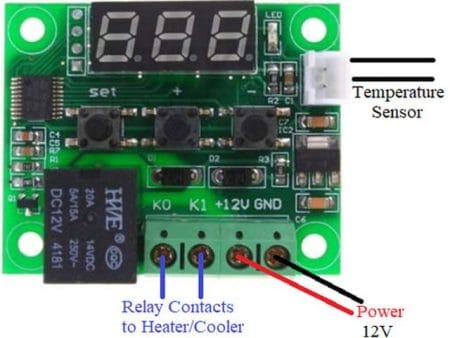

- Telepítés: Csatlakoztassa a tápvezetékeket a “+12V” és “GND” sorkapcsokra. így a kijelzőn az aktuális hőmérséklet jelenik meg.
- Relékimenet: A “K0” és “K1” pontokon szárazkontaktusú relékimenet érhető el
- Beállítások:
Kapcsolási hőmérséklet: A “SET” gomb egyszeri megnyomásával állítható a “+” és “-” gombokkal.
Speciális paraméterek: Hosszan nyomva a “SET” gombot, elérhetők a P0–P5 paraméterek:- P0: Üzemmód (C – hűtés, H – fűtés).
- P1: Hiszterézis értéke °C-ban.
- P2 és P3: Felső és alsó hőmérsékletkorlát.
- P4: Hőmérséklet-kalibráció.
- P5: Bekapcsolási késleltetés.
- Mentés: Minden paraméter mentéséhez nyomja meg újra a “SET” gombot.
Dokumentáció
Csomag
- 1x W1209 termosztát (kék vagy piros kijelző)
- 1x 50 cm NTC hőmérő
