LIDAR távolságszenzor (lézeres, precíziós távmérő; VL6180X)

Leírás

A VL6180X lézeres távmérő szenzor segítségével 50…100mm távolság miliméter pontos mérésére nyílik lehetőség – a mérés pontosságának növelése és a mérési zajcsökkentés miatt megvilágításmérést is tartalmaz.
A modul lézeres távmérést alkalmaz, így a felület porozitása nem befolyásolja a mérést. Az iparban a lézeres távmérés/térképezés LIDAR néven is ismert – ezzel a szenzorral egyszerűen modellezhető.
A telepítés külső alkatrészt nem igényel.
A mérés előtt a védőfóliát az optikai érzékelő elől el kell távolítani!

A modul nagyobb távolságot mérő “testvére” a VL53l0x névre hallgat (15-200cm).

A szenzor kicsi és könnyen használható bármilyen interaktív vagy robotikai projekthez. A szenzor belső 2.8V-os feszültségről működik – a külvilág felől 3.3V…5V feszültséget kaphat és az adatvonalakat is szintillesztővel kezeli. A szenzorral és a processzor közt a kommunikáció IIC/TWI buszon át történik.

A modul főbb műszaki paraméterei

• Tápfeszültség: 3.3…5.5V,
• Áramfelvétel: 15mA,
• Érzékelési látószög: < 20 fok,
• Távolság érzékelés: 50..100mm,
• Mérési idő: 33msec (~30 Hz),
• Kommunikáció: IIC/TWI,
• Mérőszenzor azonosító: VL6180x.

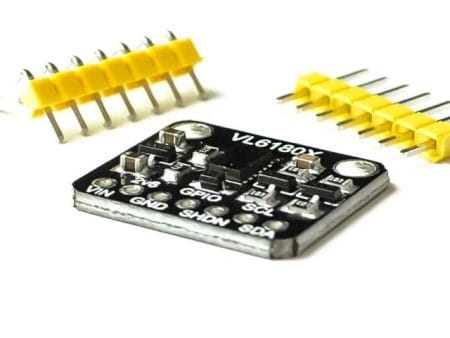

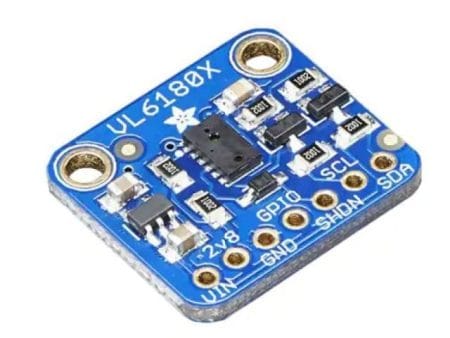

Csatlakozás

• Az áramköri lapon szitázva.

Dokumentáció

• VL6180x lézeres távmérő modul (adatlap, mintakód)
