Leírás
Egy 24 V-os vezérlőrendszerben gyakran már rendelkezésre áll az a tápfeszültség, amiről a szelepek, érzékelők és más automatizálási elemek működnek. Ha ebből a rendszerből két külön áramkört szeretnénk mikrokontrollerrel vagy más logikai kimenettel kapcsolni, a Relé-modul – 2-csatorna, optocsatolt, polaritás állítható, 24 V kézenfekvő köztes kapcsolóelem.
A két relé 24 V-os rendszerfeszültségről működik, miközben a vezérlőoldalhoz 2,5-5 V közötti logikai munkapontok vannak megadva. Ez fontos különbség: a relémodul tápja 24 V, de az IN1 és IN2 bemenetet nem kell 24 V-tal meghajtani.
Mindkét csatornán külön beállítható, hogy HIGH vagy LOW logikai szintre húzzon meg a relé. Ha tehát az egyik vezérlőprogram aktív magas, a másik feladat aktív alacsony logikát kíván, ezt nem feltétlenül szoftverből kell kerülgetni – a két csatorna külön állítható.
Egy beépített 24 V-os relé tekercsárama 20 mA. A moduloldalon ennél magasabb, 40 mA/relé maximális áramadat szerepel, ezért tápméretezéskor nem célszerű kizárólag a tekercsek 20 mA-es értékével számolni.
Hol van a helye a rendszerben?
Képzeljünk el egy kisebb 24 V-os automatizálást. A vezérlő figyel két érzékelőt, és ezek alapján egy szelepet meg egy jelzőáramkört kell kapcsolnia. A mikrokontroller kimenete ebben a rendszerben nem maga táplálja a terhelést. Az IN1 vagy IN2 bemeneten csak a kapcsolási parancs jelenik meg. A tényleges terhelési áramot a relé COM, NO és NC érintkezői kapcsolják.
Ez azért jó felosztás, mert a vezérlés és a kapcsolt áramkör feladata nem keveredik össze. A vezérlő eldönti, hogy kapcsolni kell-e, a relé pedig mechanikusan végrehajtja. A 24 V-os kivitel különösen ott kényelmes, ahol ez a segédtáp már eleve rendelkezésre áll. Nem kell csak a relétekercsek kedvéért külön 5 V-os vagy 12 V-os tápágat kialakítani.
A működés, egyszerűen elmagyarázva

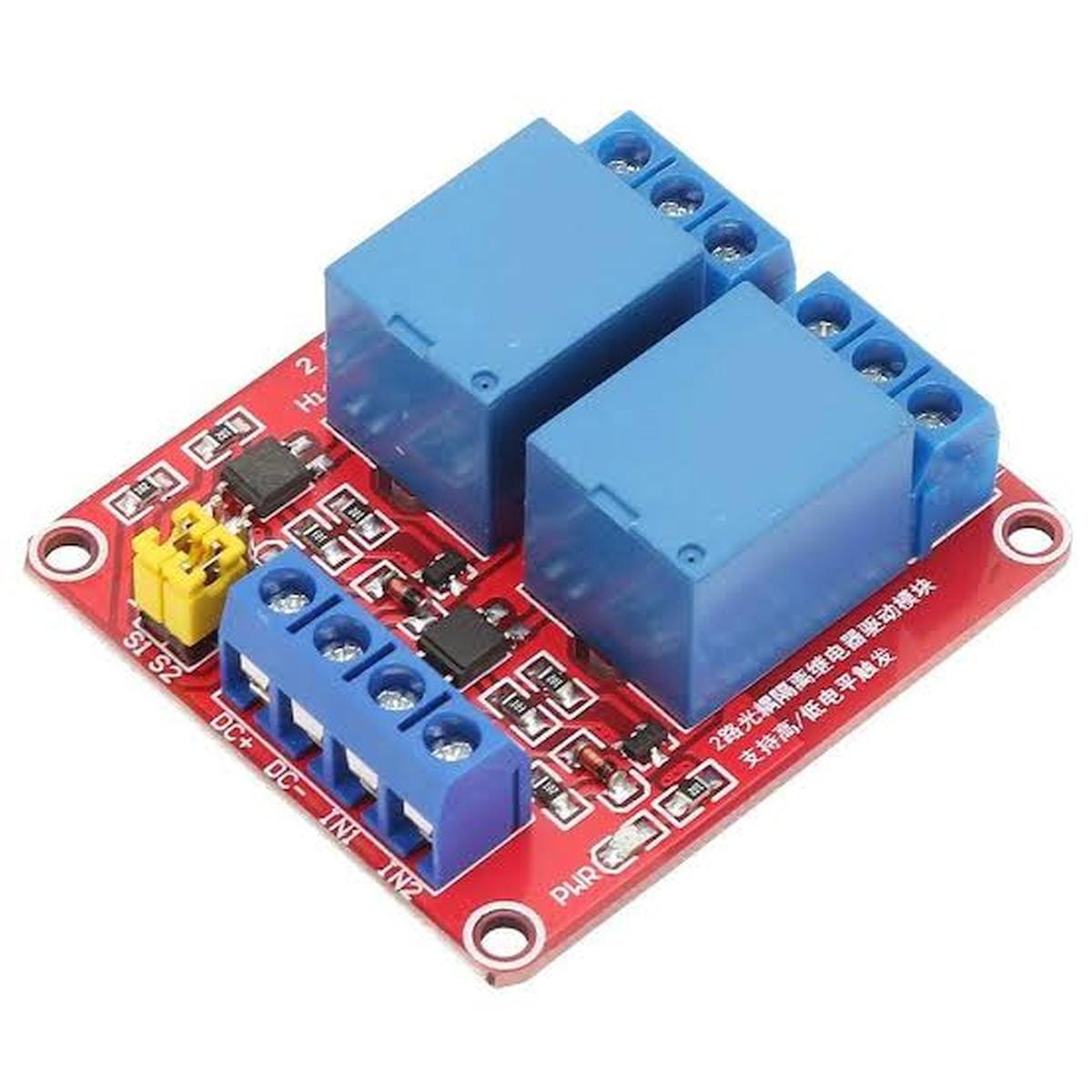

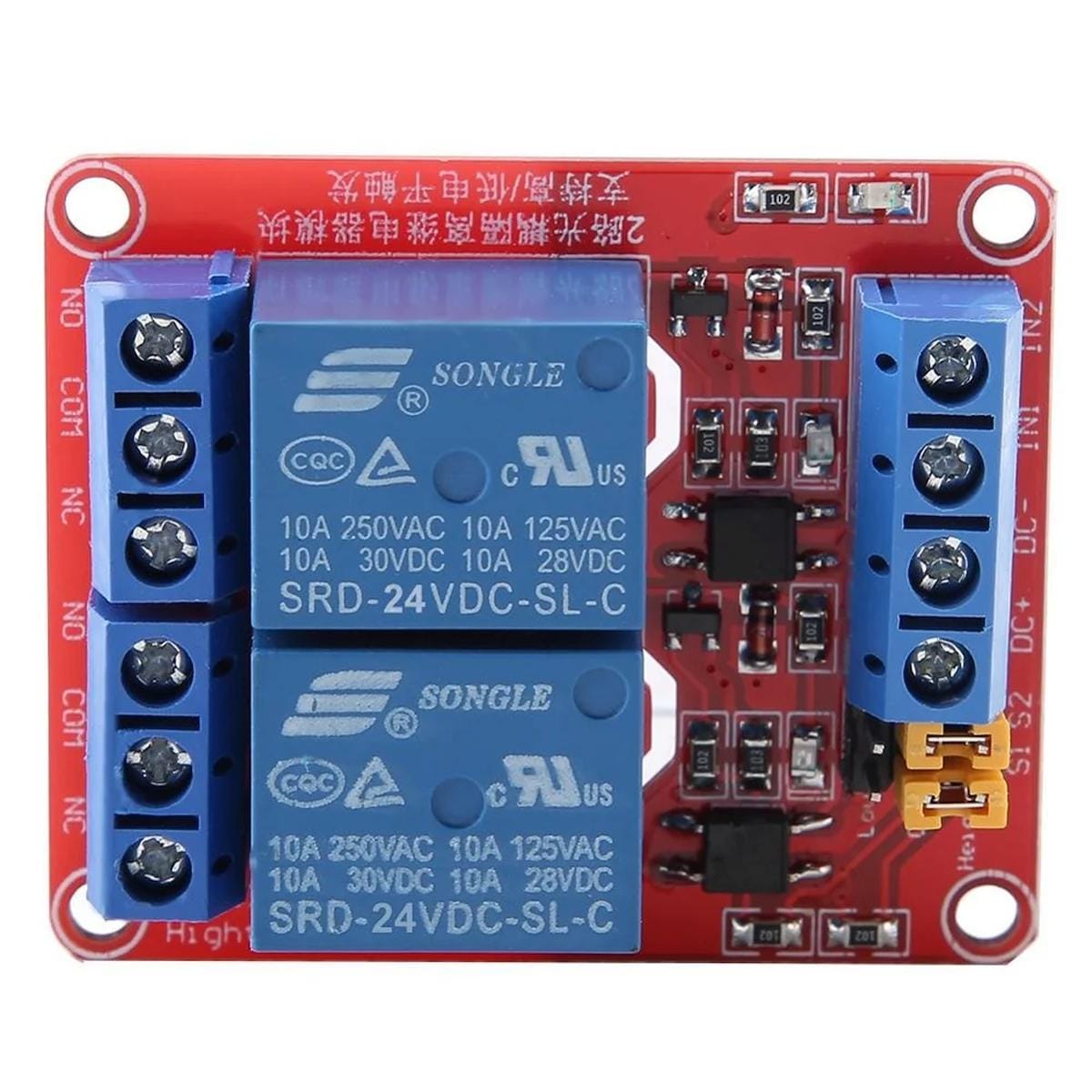

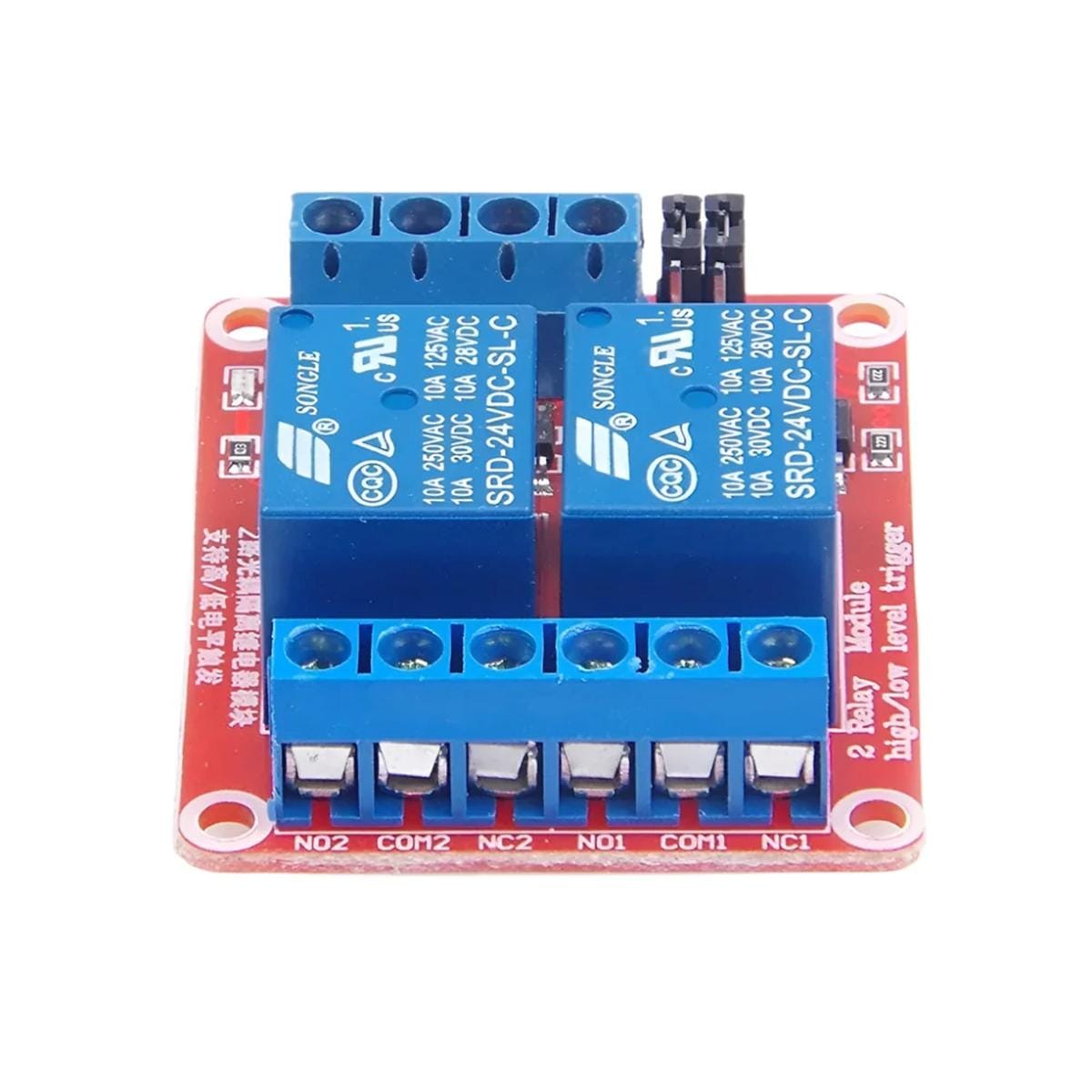

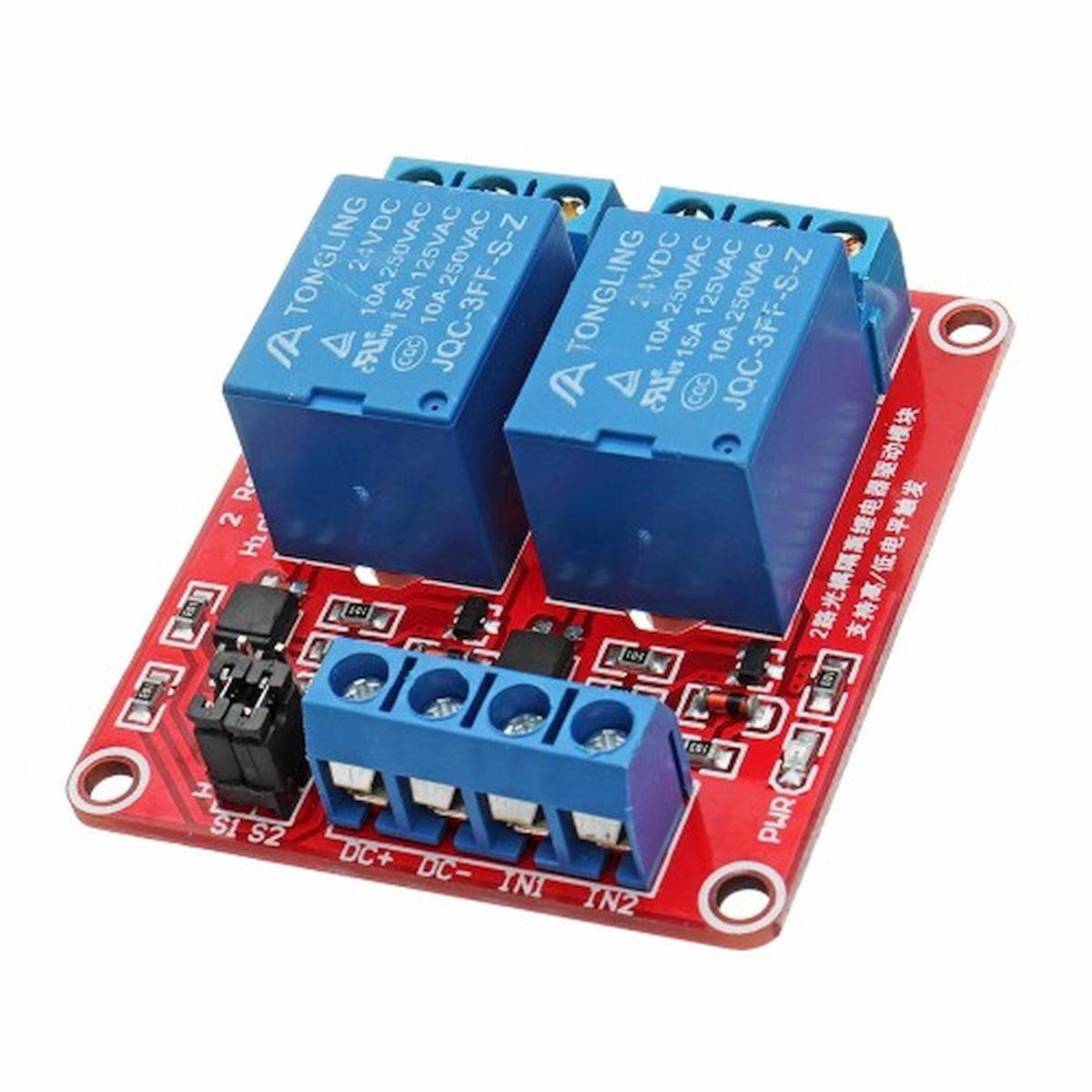

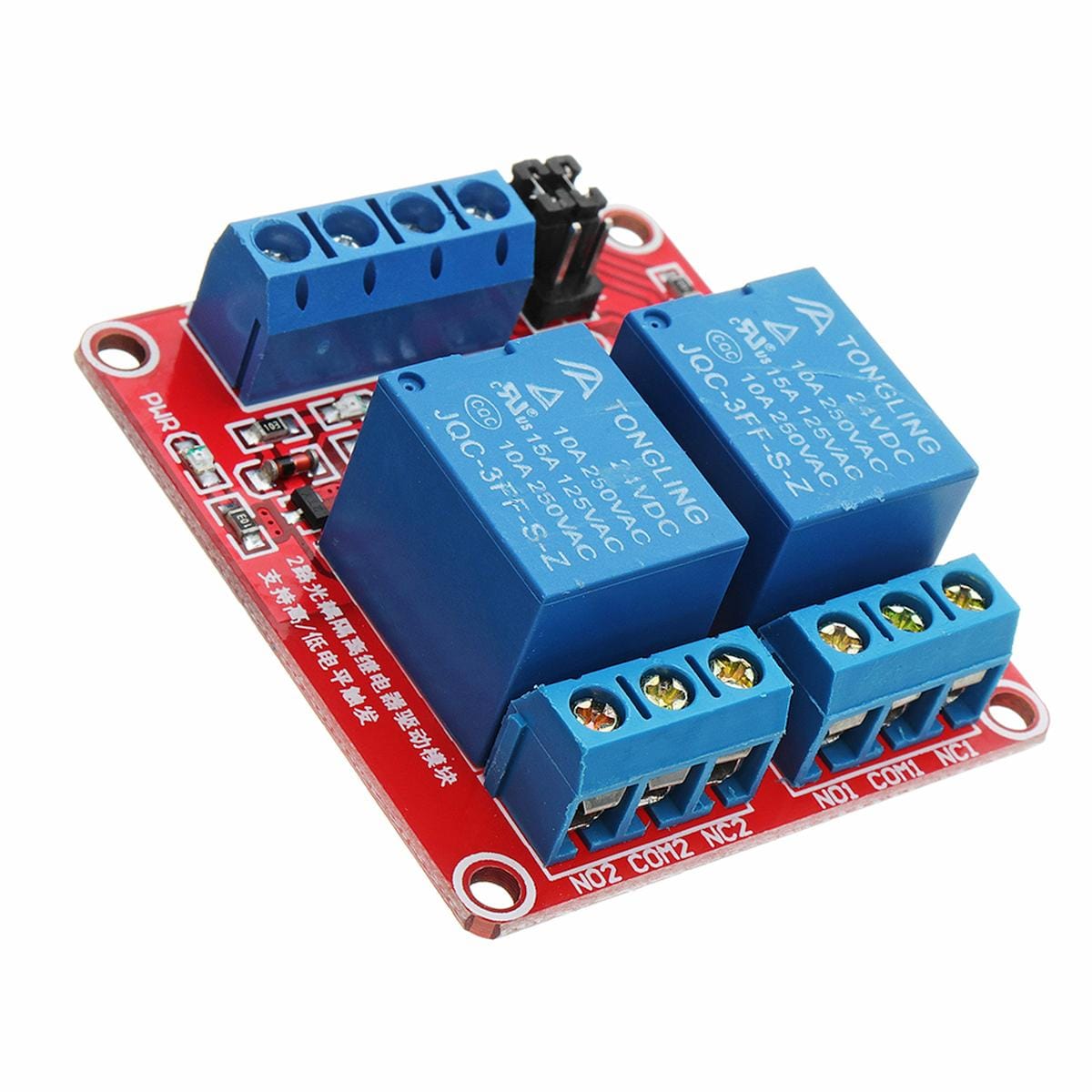

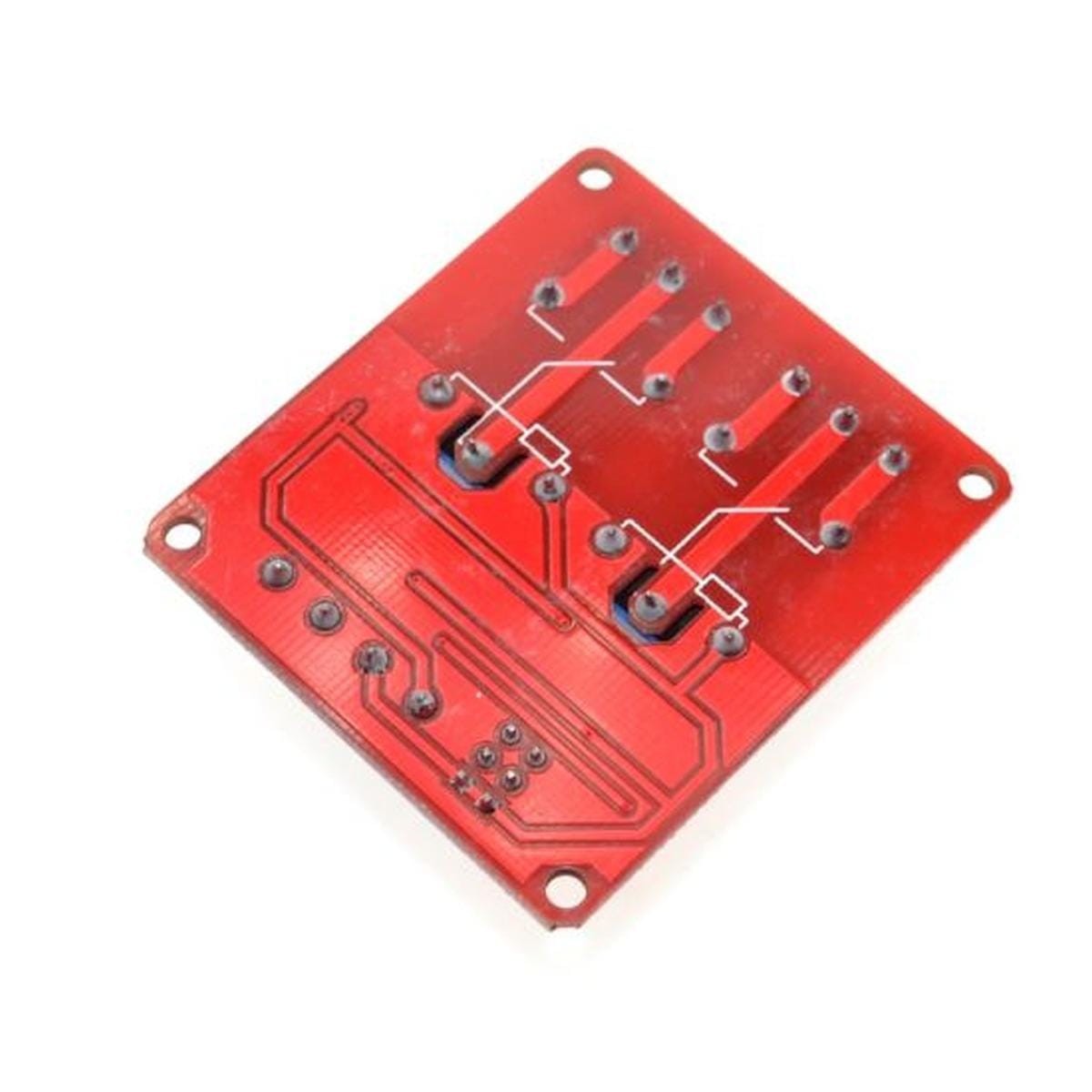

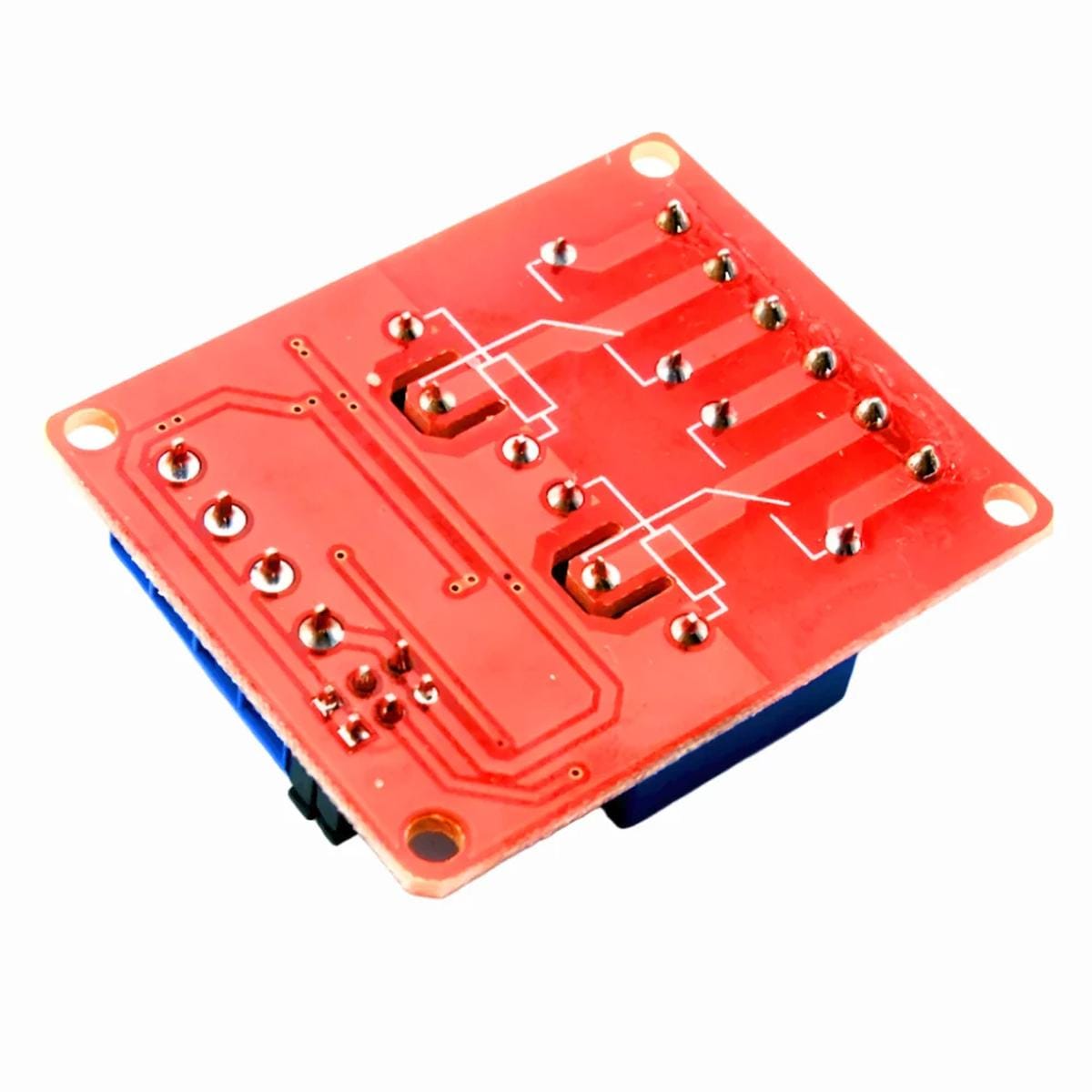

A panel 24 V DC tápot kap. Az IN1 az első, az IN2 a második relé vezérlőbemenete. Mindkét csatorna mellett beállítható, hogy magas vagy alacsony bemeneti szint legyen az aktív állapot. HIGH beállításnál a magas logikai szint kapcsol, LOW állásnál az alacsony. Itt szokott jönni az első műhelyes félreértés: a “24 V-os relémodul” nem azt jelenti, hogy a vezérlőbemenetre is kötelezően 24 V-ot kell adni. A 24 V a relék és a panel rendszerfeszültsége. A vezérlőoldalhoz 2,5 V és 5 V közötti munkapontok vannak megadva. A relé kimenetén három kapocs található. A COM a közös érintkező. Nyugalmi állapotban a COM és az NC között van kapcsolat, meghúzáskor pedig a COM átvált az NO oldalra. Ha azt szeretnénk, hogy a fogyasztó alaphelyzetben kikapcsolt legyen, általában COM-NO bekötést használunk. Ha a nyugalmi állapotban zárt kapcsolat a feladat, akkor COM-NC lesz a megfelelő.
Hol jön jól igazán az eszköz?
- 24 V-os automatizálási rendszer két külön kisfeszültségű áramkörének kapcsolásánál.
- PLC vagy mikrokontroller kimenetének relés illesztésénél.
- Két jelzőfény, ventilátor vagy más segédáramkör független vezérlésénél.
- Kisfeszültségű mágnesszelepek kapcsolásánál, megfelelő terhelésvédelemmel.
- Olyan rendszerben, ahol az egyik csatornának HIGH, a másiknak LOW aktív vezérlésre van szüksége.
- Oktatási projektben a COM, NO és NC váltóérintkező működésének bemutatására.
- Próbapadi vezérlésben két külön áramkör programozott kapcsolására.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Megvan a stabil 24 V-os paneltáp? | A relék és a modul vezérlőáramköre erről a 24 V-os rendszerfeszültségről működik. |
| Csak a 20 mA-es tekercsárammal számolsz? | A teljes modulra 40 mA/relé maximális adat szerepel, ezért a tápot nem csak a relétekercs alapján kell méretezni. |
| HIGH vagy LOW aktívra van állítva a csatorna? | Rossz jumperállásnál a relé a programban várthoz képest fordított logikával működik. |
| COM-NO vagy COM-NC kapcsolat kell? | Ez dönti el, hogy a kapcsolt áramkör nyugalmi állapotban nyitott vagy zárt legyen. |
| Motor vagy más induktív terhelés kerül rá? | Az indulási áram és a kikapcsolási tranziens az érintkezőket a névleges üzemi áramnál erősebben terhelheti. |
| 230 V-os hálózatot szeretnél kapcsolni? | A konkrét panel hálózati feszültség kapcsolására nincs bevizsgálva, ezért ilyen alkalmazásra nem használható. |
Ezt nézd meg, mielőtt döntesz
A legelső kérdés az, hogy valóban 24 V-os relémodulra van-e szükség. Ha a gépben vagy vezérlőszekrényben már van 24 V DC segédtáp, ez a kivitel kényelmesen illeszkedik a rendszerbe. Ha viszont csak 5 V áll rendelkezésre, nem érdemes külön 24 V-ot előállítani pusztán a relék számára – arra ott az 5 V-os változat.
A második kérdés a vezérlőjel. A bemenet 2,5 V-nál 0,1 mA-es, 5 V-nál 0,18 mA-es munkaponttal van megadva. Ez jóval kisebb feszültség, mint a relék 24 V-os tápja, ezért a két adatot ne keverjük össze.
A harmadik a tápegység terhelése. Egy relétekercs 24 V-on 20 mA-t vesz fel. Két meghúzott tekercs önmagában 40 mA. A modul azonban további elektronikát is tartalmaz, és a termékhez 40 mA/relé maximális moduláram van megadva. A tápegység méretezésénél ezért a magasabb, moduloldali adat legyen a biztonságos kiindulópont.
A negyedik szempont a kapcsolandó fogyasztó. A relén szereplő 250 V / 10 A felirat nem azt jelenti, hogy minden 10 A-es terhelés egyformán könnyű feladat. Egy ellenállás, egy izzó, egy motor és egy mágnesszelep kapcsolási viselkedése jelentősen eltér.
A panel fizikai mérete 73 x 50 x 18,5 mm, M3 csavarokkal rögzíthető. A furatok kiosztása 67 x 44,5 mm, ezért doboz vagy szerelőlap tervezésekor ezt már a mechanikai rajzban érdemes figyelembe venni.
Amikor nem ez lesz a jó megoldás
- Ha nincs 24 V-os táp a rendszerben, és csak a relémodul miatt kellene előállítani, célszerűbb a rendelkezésre álló tápfeszültséghez illeszkedő változatot választani.
- Ha gyors PWM-szabályozásra van szükség, az elektromechanikus relé helyett megfelelő MOSFET-es vagy más félvezetős kapcsolófokozat kell.
- Ha másodpercenként sok kapcsolási ciklus várható, a mechanikus érintkezők kopása miatt más kapcsolási technológia megfelelőbb.
- Ha közvetlenül 230 V-os hálózati feszültséget szeretnél kapcsolni, ezt a T97654 panelt ne használd, mert ilyen alkalmazásra nincs bevizsgálva.
- Nagy indulóáramú motor, kompresszor vagy erősen induktív terhelés esetén a relére írt 10 A önmagában nem megfelelő méretezési alap.
- Ha csak egyetlen kapcsolási csatornára van szükség, egy egycsatornás 24 V-os modul kevesebb helyet foglalhat.
Egy részlet, amin sok múlhat
A 24 V-os feliratot ne keverjük össze a bemeneti logikai szinttel. Ez az egyik legkönnyebben elkövethető bekötési félreértés.
A modulnak valóban 24 V kell a működéshez, de az IN1 és IN2 bemenet vezérlési adatai 2,5-5 V tartományban vannak megadva. Vagyis külön kérdés az, hogy mivel tápláljuk a relépanelt, és külön az, hogy milyen logikai jellel mondjuk neki, hogy kapcsoljon.
Ha pedig a relé pont fordítva reagál, mint amire a programból számítunk, először a HIGH/LOW jumpert nézzük meg. Ez gyorsabb, mint rögtön programot átírni.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Csatornák száma: | 2 |
| Rendszerfeszültség: | 24 V DC |
| Táp kialakítása: | A relék és a vezérlőkör közös 24 V tápellátása |
| Egy relé tekercsadata: | 24 V / 20 mA |
| Tekercsek együttes árama: | 40 mA, két meghúzott relétekercsnél |
| Maximális moduláram-adat: | 25 mA/relé (tekercs) |
| Vezérlőfeszültség / bemeneti áram: | 2,5 V / 0,1 mA – 5 V / 0,18 mA |
| Bemeneti kialakítás: | Optocsatolt |
| Aktiválási mód: | Csatornánként HIGH vagy LOW szintre állítható |
| Bemenetek: | IN1, IN2 |
| Relékimenet: | COM, NO és NC váltóérintkező mindkét csatornán |
| Relé névleges érintkezőadata: | 250 V / 10 A |
| Hálózati használat: | Nem támogatott – a konkrét panel nincs erre bevizsgálva |
| Állapot-visszajelzés: | Rendszerfeszültség és csatornánkénti aktivitás |
| Támogatott vezérlőcsaládok: | AVR – Arduino, PIC, MSP430, 8051, ARM |
| Panelméret: | 73 x 50 x 18,5 mm |
| Rögzítés: | M3 |
| Rögzítőfuratok kiosztása: | 67 x 44,5 mm |
Dokumentáció
Csomag
- 1 db Relé-modul – 2-csatorna, optocsatolt, polaritás állítható, 24 V
