BMP280 (nyomás és hőfok) kombinált szenzor [5V]

Leírás

A BMP280 barometrikus nyomás- és hőmérséklet szenzor modul egy kompakt, 5 V‑kompatibilis I²C eszköz, amely alkalmas környezeti mérésekre, időjárás-állomásokba, vagy akár hordozható altiméteres alkalmazásokba is. A modulon beépített jelszintillesztő és feszültségszabályzó található, így bármilyen 3,3 V vagy 5 V logikai szinttel rendelkező mikrokontrollerhez közvetlenül csatlakoztatható. A Bosch BMP280 chip precíz adatokat szolgáltat alacsony energiafogyasztás mellett, ideális választás DIY és beágyazott rendszerekhez.

Érzékelés

A BMP280 egy MEMS-alapú érzékelő, amely abszolút légnyomás és hőmérséklet mérésére alkalmas. A légnyomás változásaiból kiszámítható a relatív magasság, így a szenzor ±1 méteres altiméter pontosságot is kínál. A modul I²C (IIC) interfészt használ, amelyet jelszint-illesztett vonalon kezel — ez különösen előnyös, ha 5 V-os mikrokontrollerrel dolgozunk, mint például Arduino UNO. A BMP280 kiválóan alkalmas mobil alkalmazásokba, köszönhetően kis méretének és alacsony fogyasztásának.

Tippek

• Altiméteres kijelző fejlesztése drónhoz vagy túrafelszereléshez
• Arduino-alapú időjárás-állomás légnyomás és hőmérséklet kijelzéssel
• IoT környezeti szenzor hálózat részeként, például MQTT-vel továbbított adatokkal
• Beltéri hőmérséklet és nyomásfigyelő rendszer okoseszköz integrációhoz
• Oktatási célú demonstrációk, STEM és maker projektek
• A modul tartalmaz 5V rendszerillesztést!

A modul kompatibilis az elterjedt fejlesztőkörnyezetekkel – Arduino, Raspberry Pi, ESP8266 és ESP32 rendszerekkel is kipróbált és működőképes. A beépített feszültségszabályzó és I²C pull-up ellenállások lehetővé teszik a gyors, megbízható integrálást. Az eszköz a Bosch által gyártott ipari minőségű BMP280 érzékelőt tartalmazza, amelynek pontossága, stabilitása és alacsony fogyasztása garantált. A BME280 típus ettől csak annyiban különbözik, hogy páratartalom mérést is kínál – itt kizárólag nyomás- és hőmérsékletérzékelés történik.

Műszaki jellemzők

• Chip típusa: Bosch BMP280
• Modul tápfeszültség: 3,3 V vagy 5 V
• Logikai jelszint kompatibilitás: 3,3 V és 5 V
• Interfész: I²C (IIC)
• Nyomásmérési tartomány: 300–1100 hPa
• Pontosság (nyomás): ±1 hPa
• Altiméter pontosság: ±1 méter
• Hőmérséklet mérési tartomány: –40 °C … +85 °C
• Hőmérséklet pontosság: ±1 °C
• Áramfelvétel: kb. 2,7 µA @ 1 Hz mintavételezés

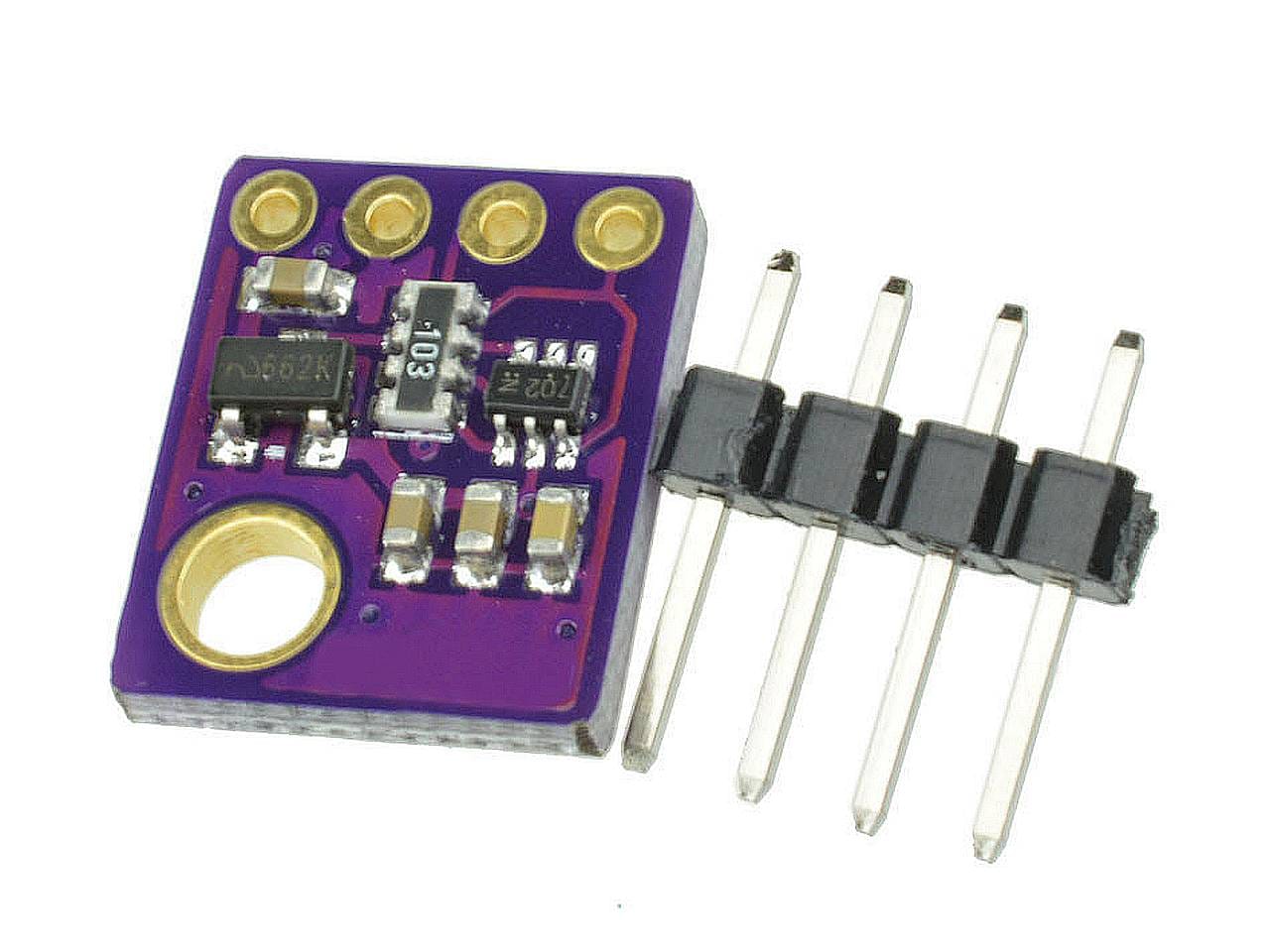

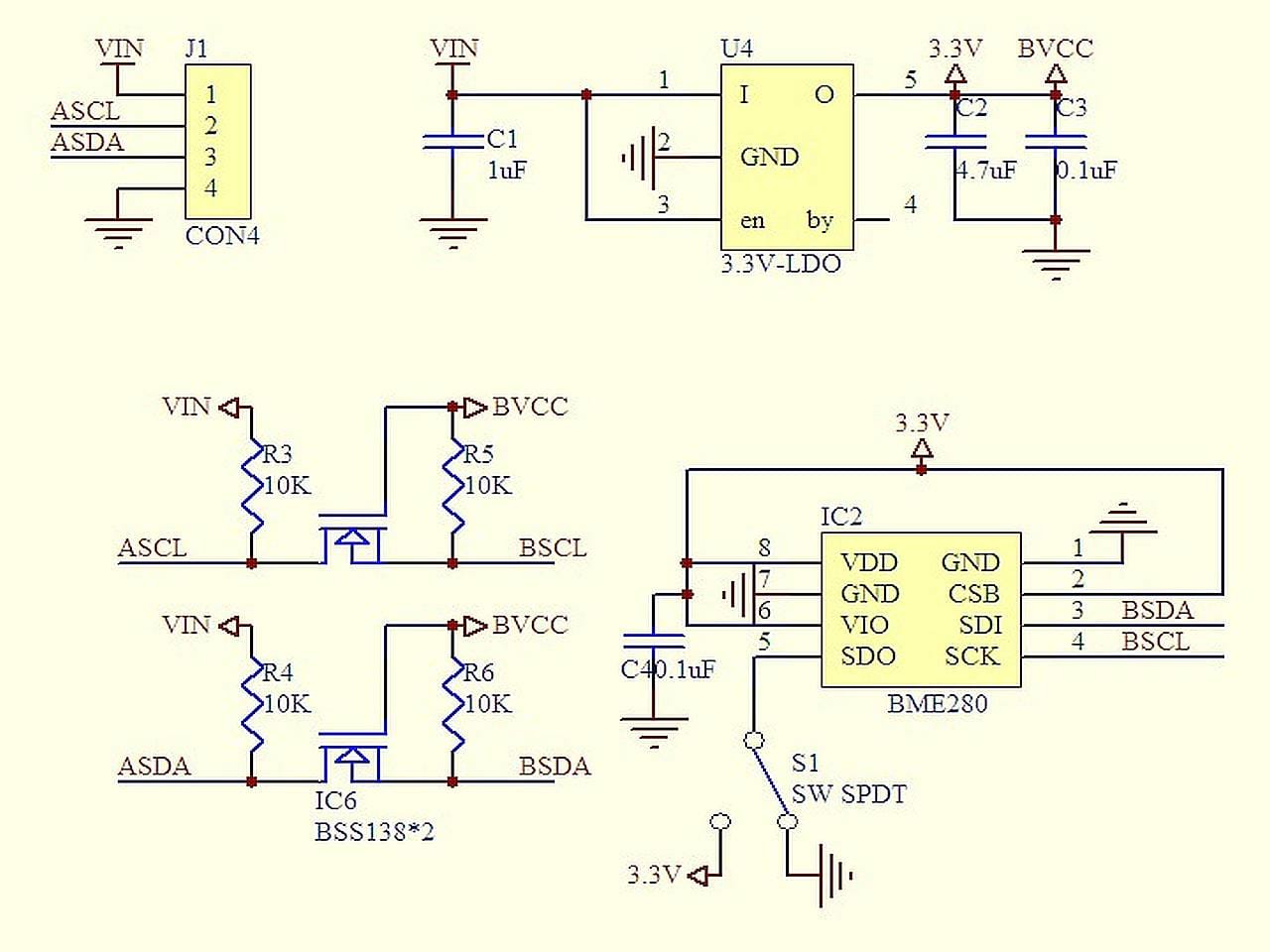

• Beépített funkciók: feszültségszabályzó, jelszintillesztés, I²C pull-up ellenállások
• Kimeneti formátum: digitális (I²C)
• Méret: 14 x 10 mm,
• Csatlakozó: 2.54mm; 4 tüske, egyenes.

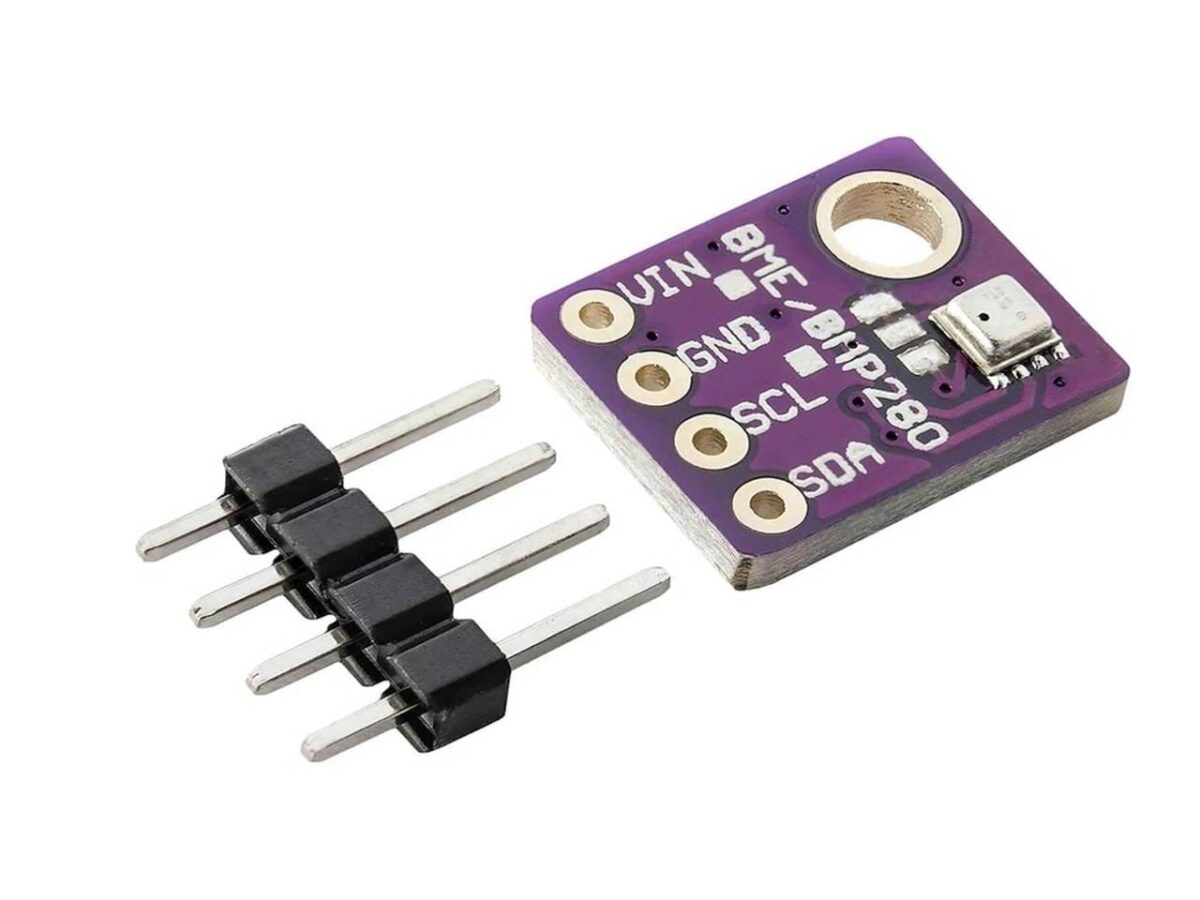

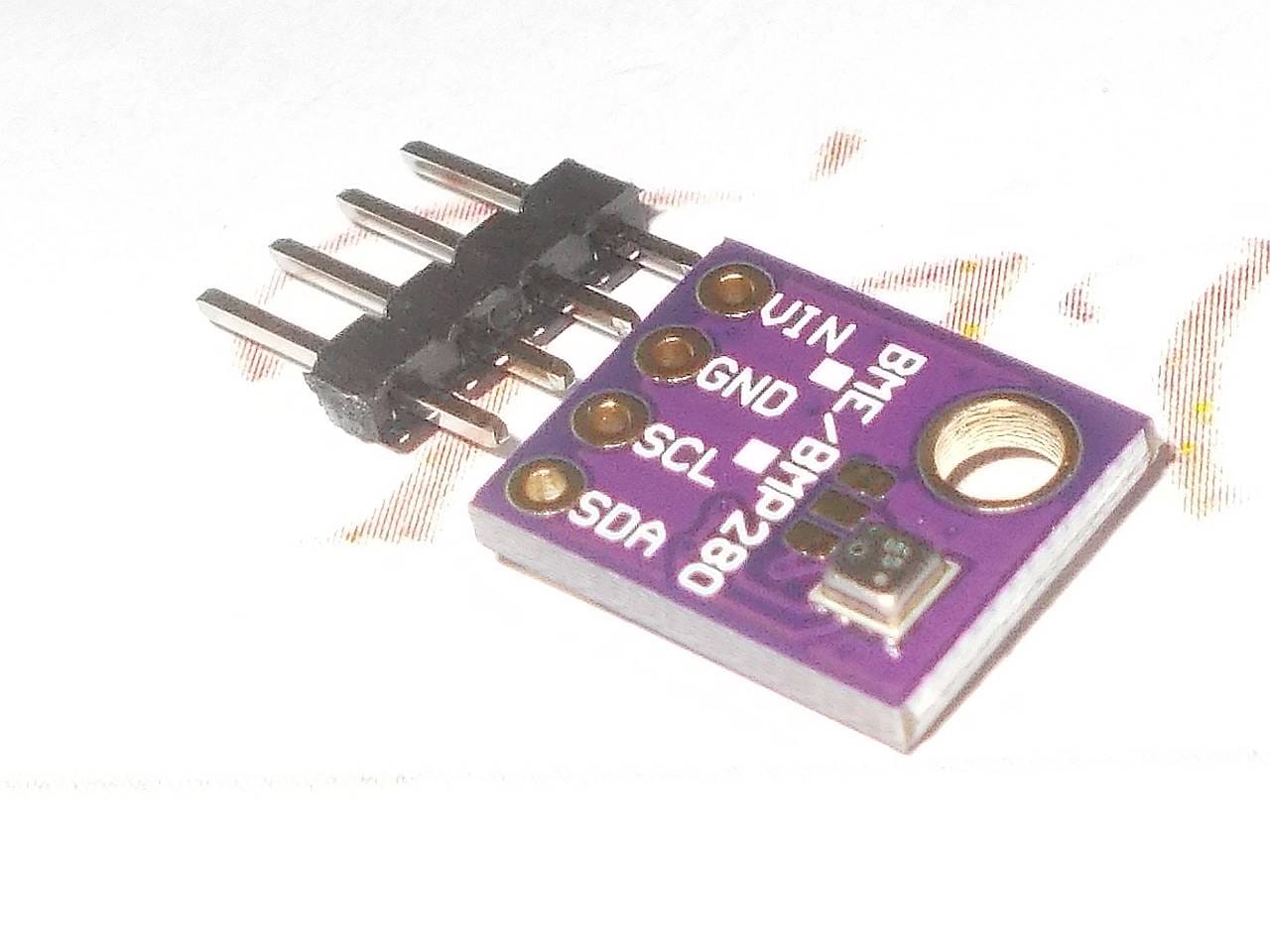

Csatlakozó

• 1 – Vcc (5V)
• 2 – GND,
• 3 – SCL,
• 4 – SDA,

Dokumentáció

• BMP280 library (Arduino)
• BMP280 adatlap [Bosch Sensortec]
• A BMP 280 szenzorcsalád [TavIR]

Csomag

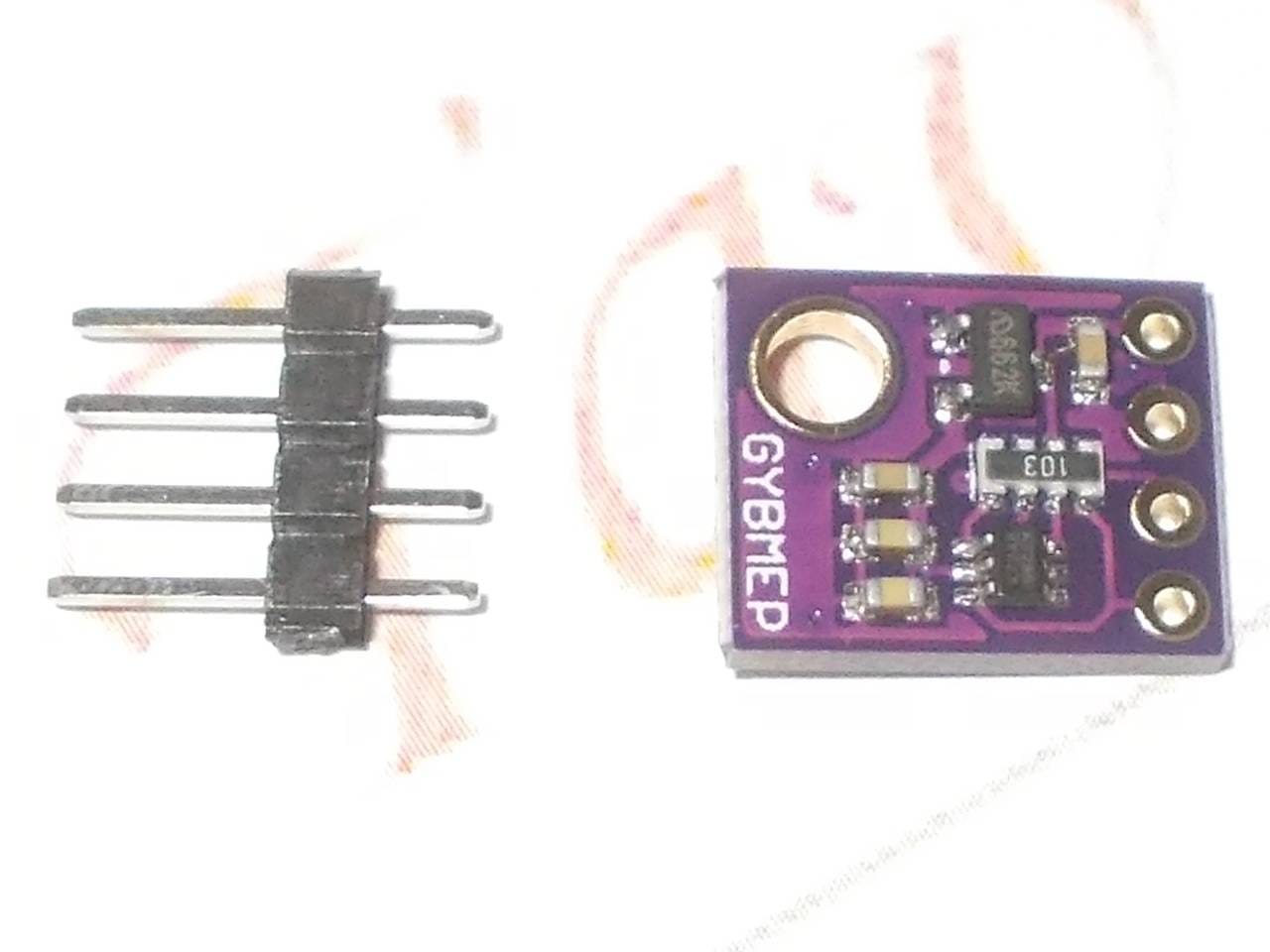

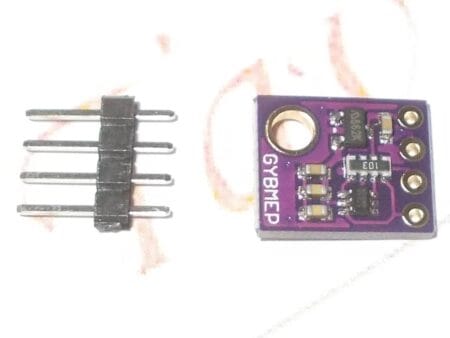

• 1x BMP280 5V modul
• 1x tüskesor
