AM2315C tokozott pára- és hőmérséklet-szenzor (önálló; IIC)

11.950Ft (9.409Ft+ÁFA)

5 készleten

Cikkszám: T97183 Kategóriák: ,
Cikkszám: T97183

Leírás

Az AM2315C egy zárt tokozású, I²C kommunikációs protokollt használó hő‑ és páraszenzor, amit a MEMS-kapacitív nedvességérzékelő és egy beépített hőmérséklet-érzékelő alkotnak. A modul digitális kimenettel szolgál, teljesen kalibrált és készen áll az azonnali használatra, ami ideálissá teszi légkondicionáló rendszerek, melegházak, adatgyűjtők, időjárás‑ és ökoszenzor-rendszerek számára.

Működés közben a mikrokontroller 80 ms‑os blokkoló mérést végez, amely teljesen leválasztja a jelfeldolgozást a vezérelt rendszerekről – amennyiben szükséges, az Arduino könyvtár akár aszinkron módban is támogatja a használatot.

Komponensek

  • ASIC dedikált chip: digitális jelfeldolgozás és kalibrálás
  • MEMS kapacitív páramérő: nagy érzékenység és stabil hosszútávon
  • On-chip hőmérsékletérzékelő: pontos ±0,3 °C pontosság
  • I²C kommunikációs interfész fix 0x38-as címmel (nem állítható)
  • Tokozás: szerelőfüllel, falra vagy álmennyezetbe szerelhető

Rendszerszintű működés

Az egység tápfeszültségre (3,3 – 5,5 V) csatlakozik, majd az I²C buszon keresztül adja át a mért értékeket. A fix címmel rendelkező szenzor egy tranzakció keretében küldi az adatokat, és a mester eszköz (pl. ESP8266, Arduino) ez alapján olvas. A házas változat védettebb, ezért kültéri vagy párásabb környezetben ajánlott használni.

Bekötés

1: Vcc: +3.3V…+5V (piros)
2: SDA (sárga)
3: GND (fekete)
4: SCL (fehér)

Fő előnyök

  • Egyszerű telepítés: fix I²C cím, gyári kalibrálás, nincs szükség extra alkatrészre
  • Nagy pontosság: ±2 % relatív páratartalom és ±0,3 °C hőmérséklet mellett
  • Széles tartomány:
    • Relatív páratartalom: 0–100 %
    • Hőmérséklet: –40–80 °C
  • Stabil hosszú távon: max. 0,5 %RH drift/év
  • Strapabíró kialakítás: falra szerelhető ház, kültéri környezethez

Műszaki jellemzők

  • Tápfeszültség: 2,2–5,5 V DC (névleges: 5 V)
  • Kommunikáció: I²C, fix 0x38 cím
  • Pontosság: ±2 %RH, ±0,3 °C (25 °C körül)
  • Felbontás: páratartalom: 0,024 %RH, hőmérséklet: 0,01 °C
  • Mérési tartomány: 0–100 % RH, –40–80 °C
  • Áramfelvétel: méréskor ≈ 1 mA, standby < 1 µA
  • Stabilitás: páratartalom drift < 0,5 %RH/év, hőmérséklet drift < 0,1 °C/év
  • Vezetékhossz: max. 20 m (I²C limitáció miatt)
  • Hatásidő: páratartalom 8 s (1/e) és hőmérséklet 5 s
  • Fix I²C cím: 0x38 (nem változtatható)
  • Méretek: kb. 16 × 16 × 98 mm, 0,6 m hosszú kábel + szerelőház

Bekötés

1: Vcc: +3.3V…+5V (piros)
2: SDA (sárga)
3: GND (fekete)
4: SCL (fehér)

Dokumentáció

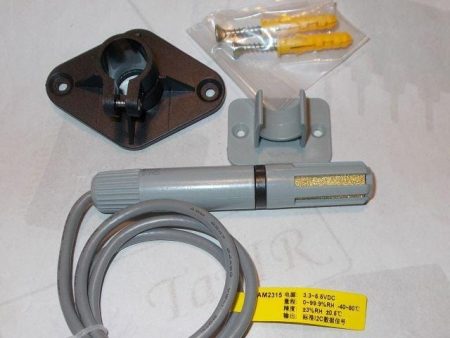

Csomag tartalma

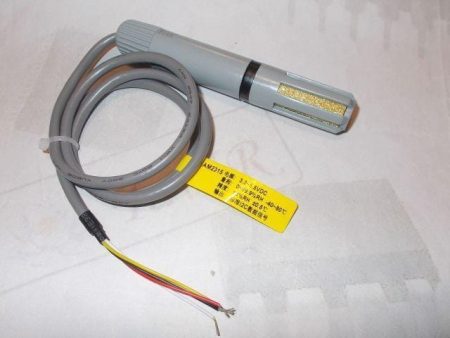

  • 1 × AM2315C modul tokozásban
  • ~0,6 m négyvezetékes kábel (piros, sárga, fekete, fehér)

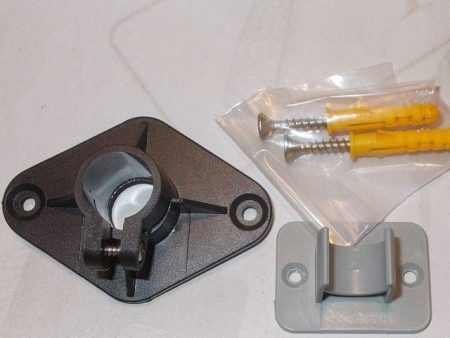

  • 1 × szerelőkeret + 2 × rögzítőcsavar

További információk

Tömeg0,088 kg
Méretek12 × 9 × 3 cm
CikkszámT97183
