Leírás

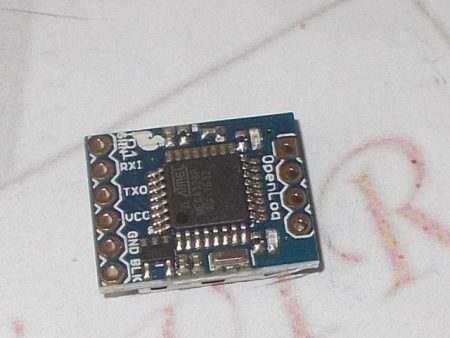

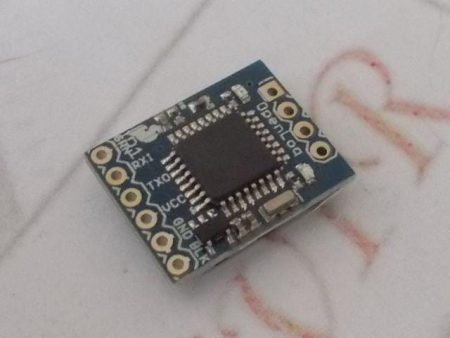

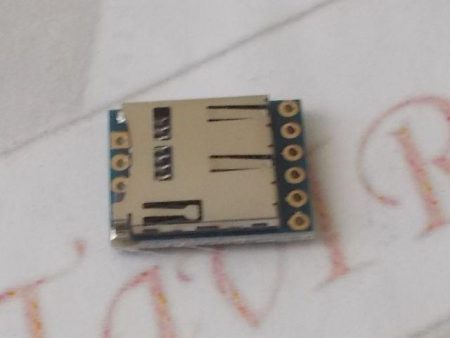

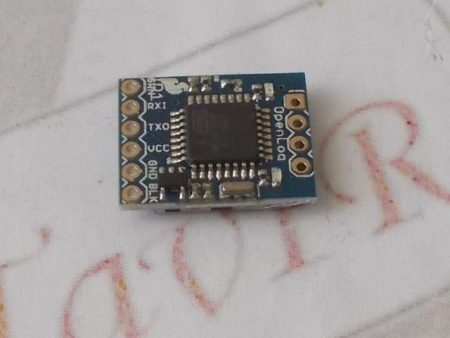

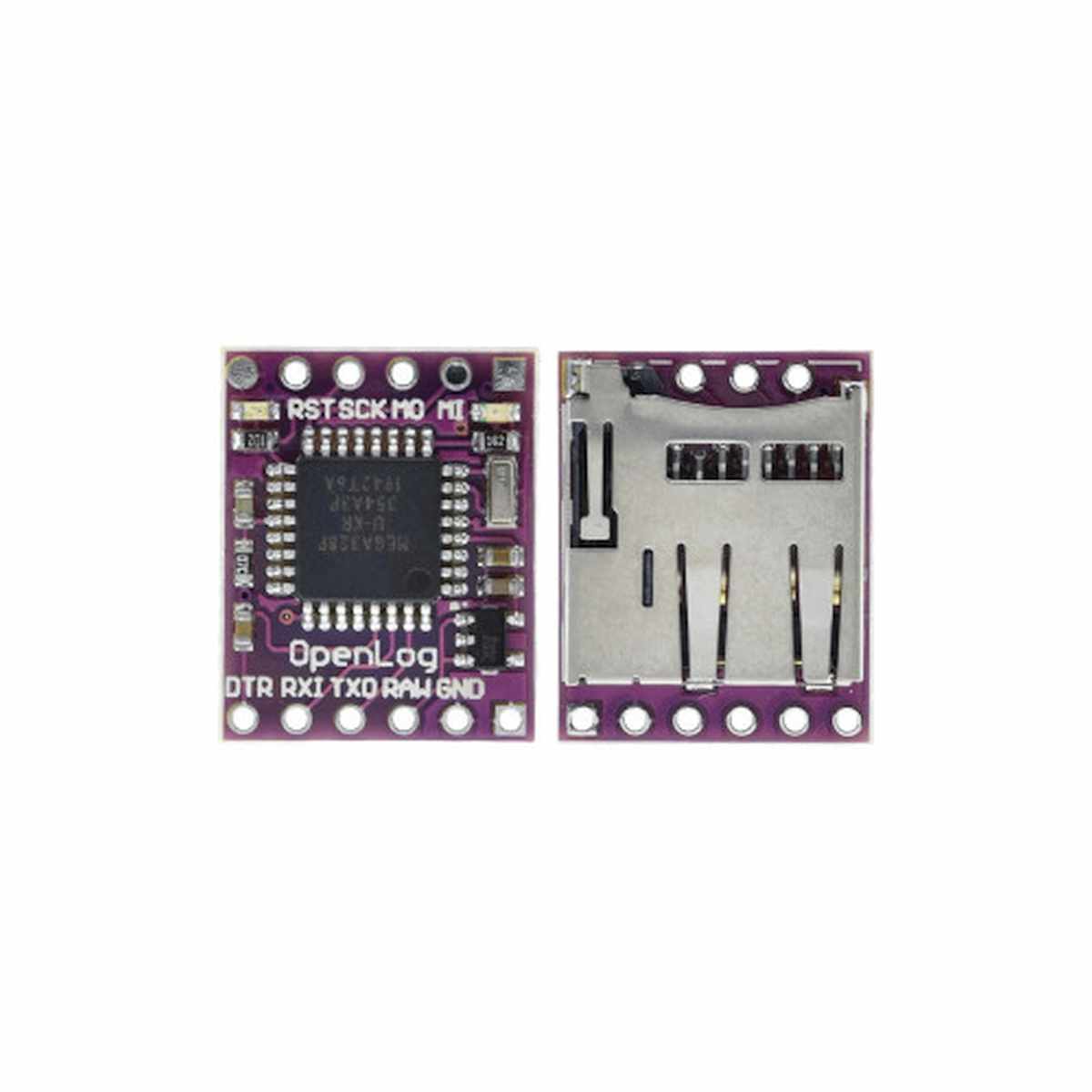

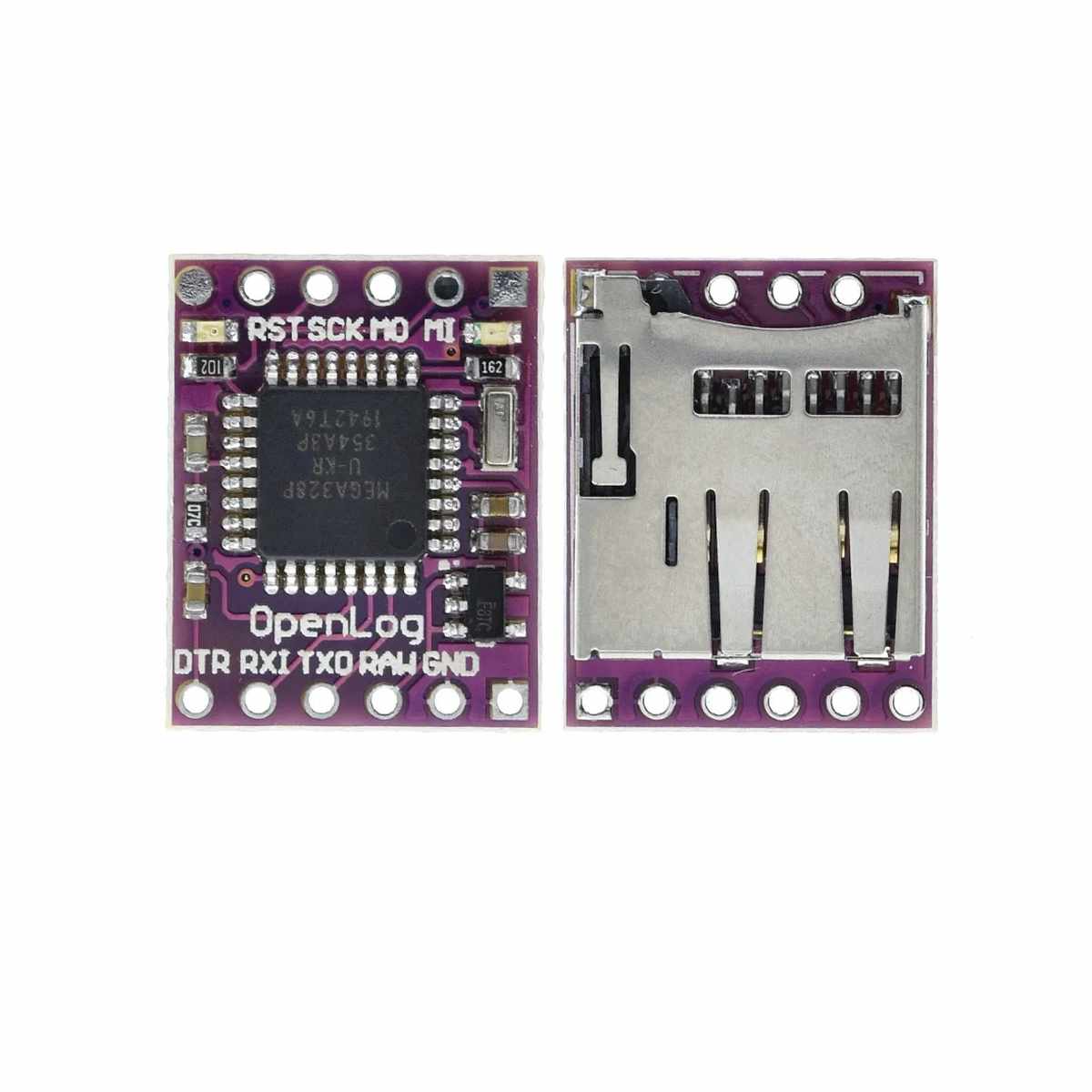

Az OpenLog egy nyílt forráskódú soros adatnaplózó modul, amely soros kapcsolaton keresztül képes adatokat gyűjteni és menteni micro‑SD kártyára. Legfőbb előnye az egyszerű használat és alacsony fogyasztás, sokféle mikrokontrollerrel (Arduino, ESP, Raspberry Pi stb.) kompatibilis. Támogat microSD kártyákat FAT16 vagy FAT32 formátumban akár 64 GB kapacitással (általában 32 GB‑ig tesztelt)
Az OpenLog egy beépített ATmega328P mikrovezérlővel működik, amely 16 MHz-en fut. A kommunikáció egyszerű UART soros vonalon történik (RX/TX), és a bejövő adatokat közvetlenül a micro‑SD kártyára menti hosszabb soros adatfolyamként is.
A konfiguráció történhet config.txt fájl szerkesztésével vagy a soros menü rendszerén keresztül: beállítható a baud rate (2400–115200 bps), fájlnevek, naplózási módok (NewLog, SeqLog, Command Mode)
Áramfelvétele alacsony: ~2 mA tétlen állapotban, ~6 mA maximális írási sebesség esetén. Tápfeszültség: 3,3 V–12 V bemenet (ajánlott 3,3–5 V).
Az OpenLog hivatalosan a SparkFun által támogatott ökoszisztéma része, a hardver és firmware nyílt forrású: átlátható tervezés, szabadon módosítható firmware jelenik meg.
A Sparkfun openlog egy nyílt forráskódú adatgyűjtő, ami egyszerűen működik. Egy egyszerű soros kapcsolatra épülő, microSD kártyára rögzítő eszköz (max. 64 GB). A OpenLog tárolhat hatalmas mennyiségű soros adatot – mely eszköz mintegy fekete dobozként viselkedik. A gyűjtött adatok hibakeresésre vagy elemzésre is egyszerűen használhatóak.
A Sparkfun openlog rendszer magja egy 16 MHz ATMega328 chipen futó alkalmazás. Folyamatos adatfolyam 115.200 bps sebességgel lehetséges. Minden adat naplózott, OpenLog tárolása a microSD kártyára történik. A rendszer nyílt forráskódú, Arduino 1.6.5 verzióhoz készült. A modul beépített bootloadere alapértelmezetten: Diecimila@16MHz: 57600bps.
Az openlog a v4.0 firmware-t tartalmazza. 9600 bps alapkommunikáció, a parancsmódba belépés Ctrl+Z (ASCII:026)Ctrl+Z (ASCII:026)Ctrl+Z (ASCII:026)(010)(013).
Belső időazonosító: 12-3-09
Felhasználási lehetőségek
- Környezeti szenzoradatok (pl. BME280, hőmérséklet, páratartalom) naplózása hosszabb időtartamban
- GPS modul kimenetének rögzítése vándorló (tracker) projektekhez
- Repülési adatrögzítés multikopter platformokon “black box” módban
- Maker és DIY projektekhez egyszerű, megbízható adatnaplózó
- Embedded rendszerek hibakeresési naplózása soros kimenettel
Műszaki jellemzők
- Tápfeszültség: 3,3 V–12 V DC (ajánlott 3,3–5 V)
- Áramfelvétel: ~ 2 mA tétlen, ~ 6 mA maximális írási sebességnél
- Micro‑SD támogatás: FAT16/FAT32, tesztelve akár 64 GB-ig (32 GB a garantált – SDHC kártya!)
- Mikrovezérlő: ATmega328P, 16 MHz
- Előre bootloaderrel beprogramozott ATMega328,
- Soros interfész: UART RX/TX, baud rate állítható (2400–115200 bps)
- Firmware módosítás: ISP vagy UART
- Kijelző LED-ek: 2 státusz LED az írási folyamat visszajelzéséhez
- Méret: kb. 19 × 15 × 4 mm
Dokumentáció
Csomag
- 1x openlog modul
