HELTEC – WiFi LoRa 32 V4 műanyag ház – 14500 akkutartóval

Leírás

A Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval olyan burkolat, amely a Heltec WiFi LoRa 32 V4, 0,96″-os kijelzős fejlesztőpanel mechanikai beépítéséhez készült. Ideális, amikor a panelt nem szabad szabadon hagyni az asztalon, dobozban vagy terepi prototípusban, de a kijelzőt, a PRG/RST gombokat, a Type-C csatlakozót és az antennaátvezetést továbbra is el kell érni. A ház 14500 méretű Li-ion cella számára kialakított hellyel, kijelzőablakkal, PRG és RST gombhelyekkel, Type-C nyílással, GPS modul számára kialakított belső hellyel és külső antenna kivezetési lehetőséggel rendelkezik. A piros, szürke és kék színváltozat ugyanarra a beépítési célra használható.

A döntő szempont a panelverzió: a Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval a Heltec WiFi LoRa 32 V4, 0,96″-os kijelzős fejlesztőpanelhez való. Más Heltec LoRa panelhez, eltérő kijelzőpozícióhoz vagy más csatlakozókiosztáshoz nem szabad automatikusan megfelelőnek venni.

Ez a termék csak ház és szerelési kiegészítő. Nem tartalmaz fejlesztőpanelt, akkumulátort, GPS modult, antennát és antennaadapter kábelt!

Mikor vedd elő?

A Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval a LoRa fejlesztőpanel mechanikai védelmét és rendezett beépítését adja. Nem elektronikai modul, nem rádiós egység és nem akkumulátortöltő: a szerepe az, hogy a Heltec WiFi LoRa 32 V4 panel, a 14500 méretű cella, a gombok, a kijelző és az antenna köré használható burkolatot adjon.

Egy LoRa, Meshtastic, LoRaWAN vagy saját ESP32-S3 alapú kísérleti csomópontnál gyakran nem a program futtatása a gond, hanem az, hogy a panel ne lógó vezetékekkel, nyitott nyákkal és sérülékeny csatlakozókkal kerüljön használatba. A Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval ezt a mechanikai részt rendezi.

Egy mondatban: a Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval egy műanyag burkolat Heltec WiFi LoRa 32 V4 fejlesztőpanelhez, 14500 cellahellyel, kijelzőablakkal, Type-C kivágással, PRG/RST gombhelyekkel és külső antenna kivezetési lehetőséggel.

Így épül fel…

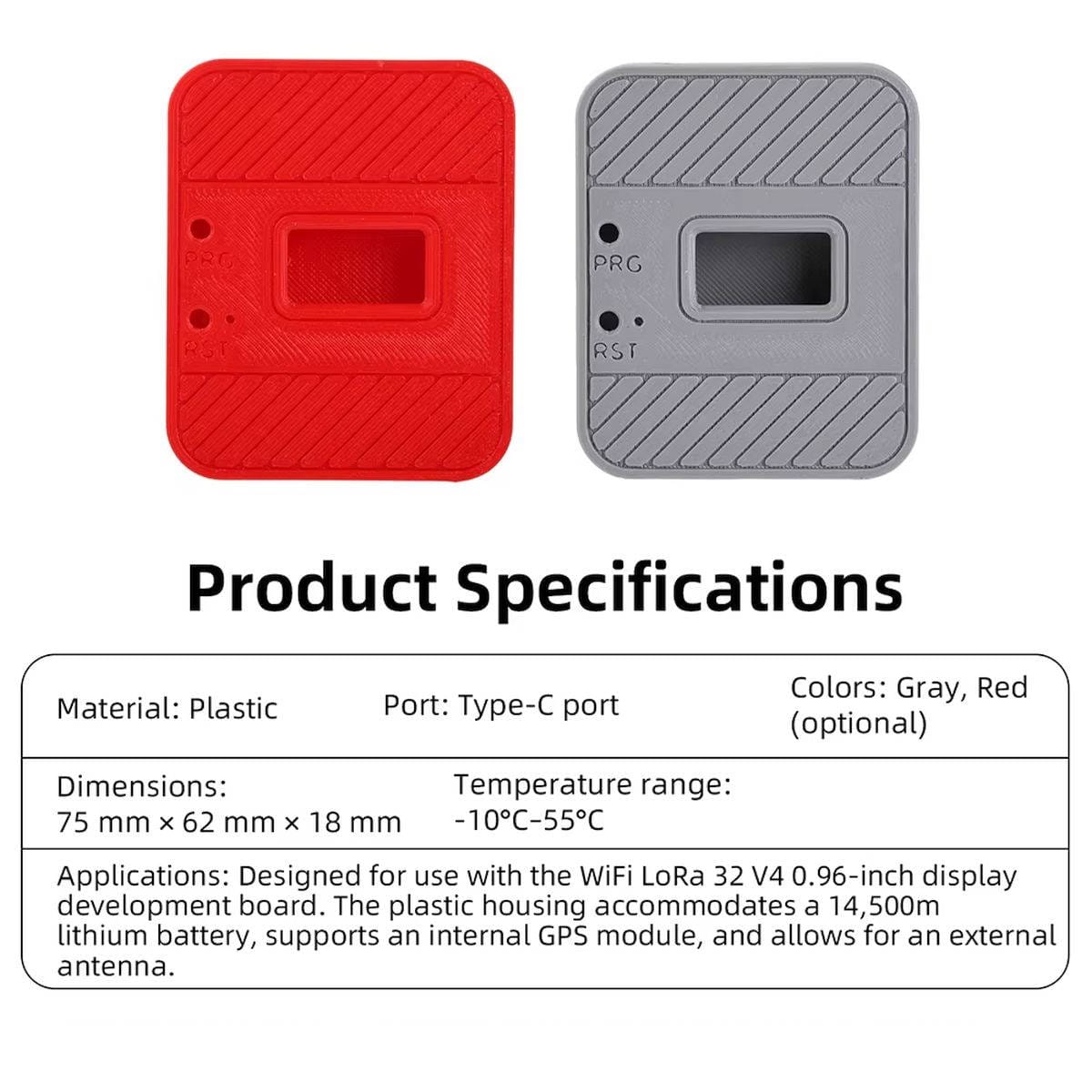

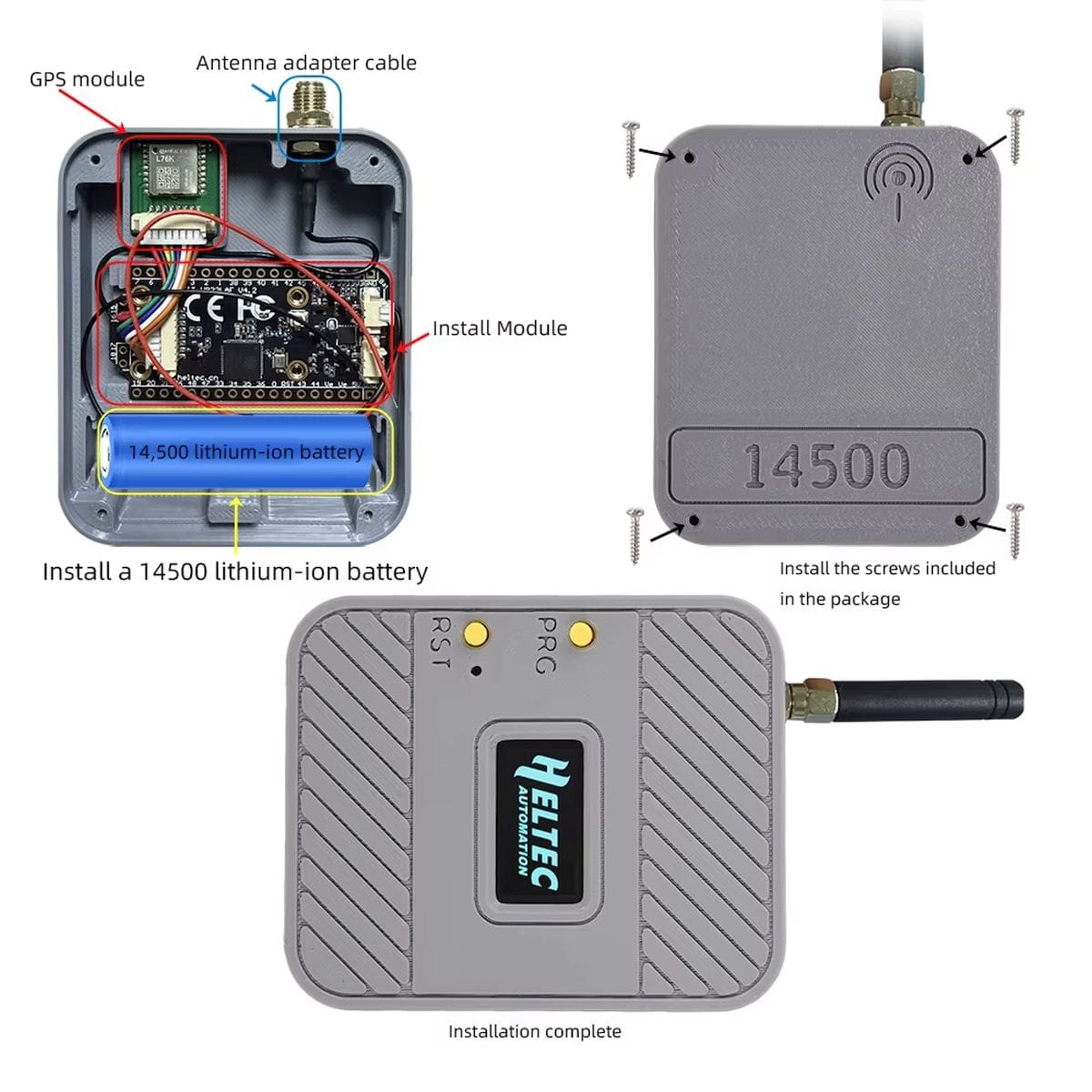

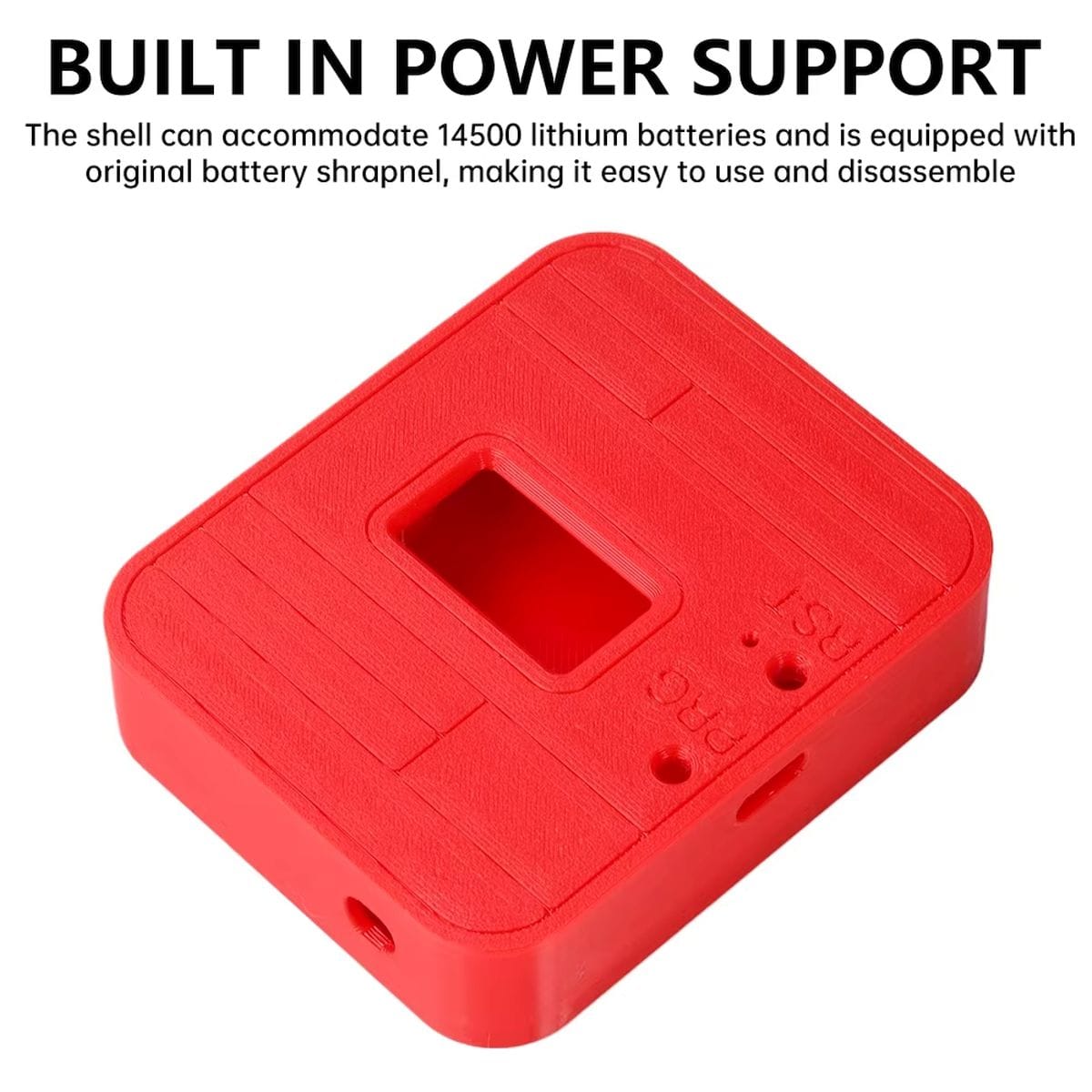

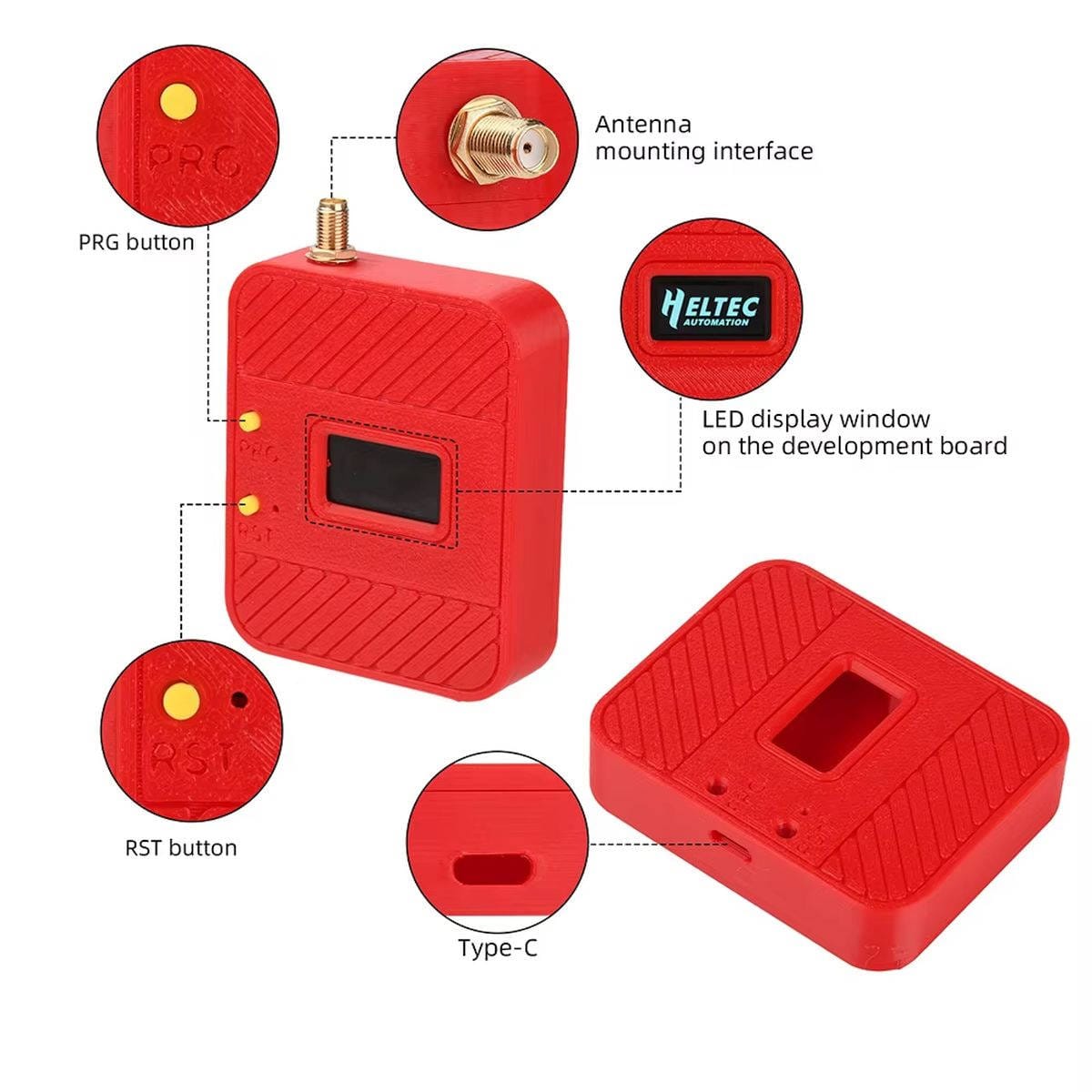

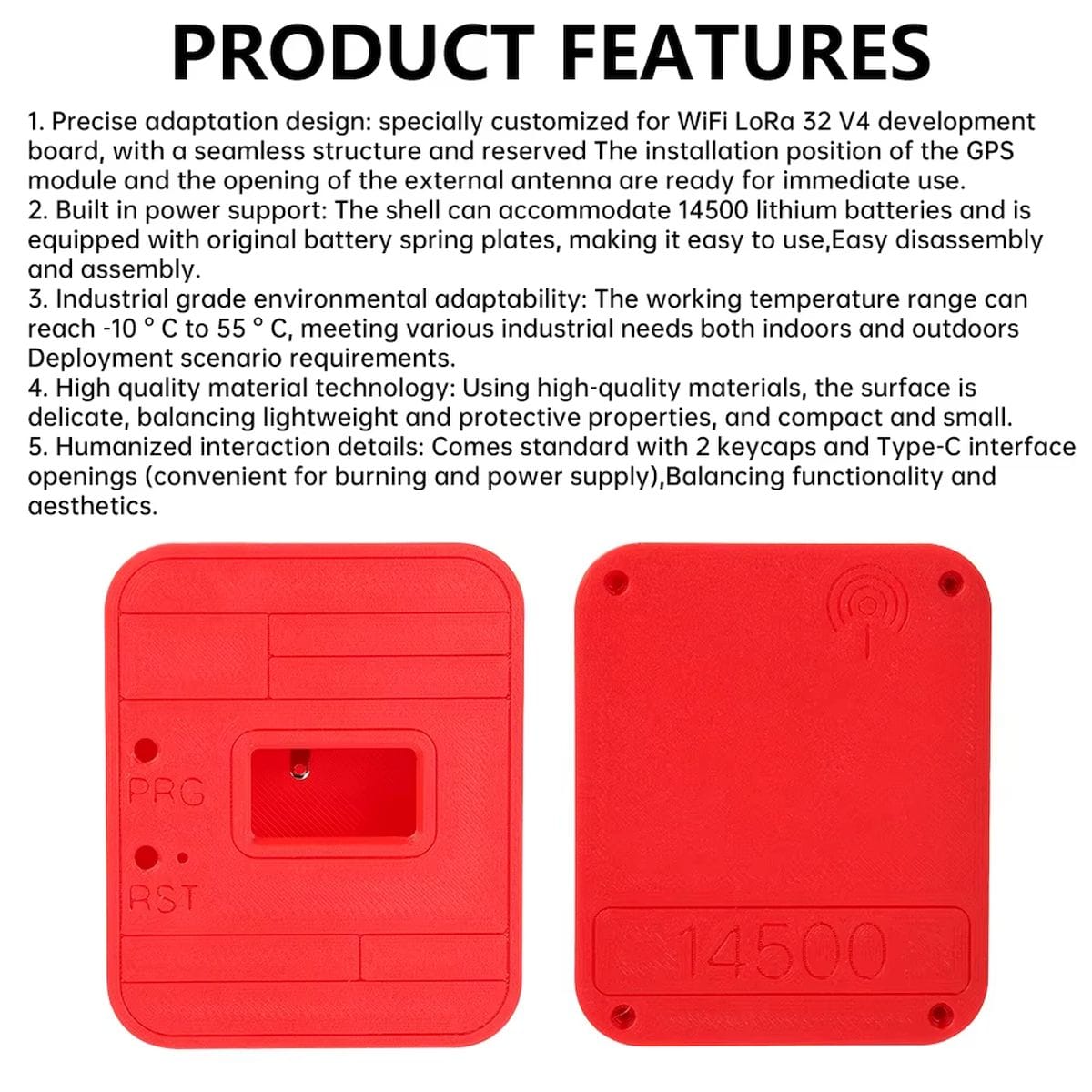

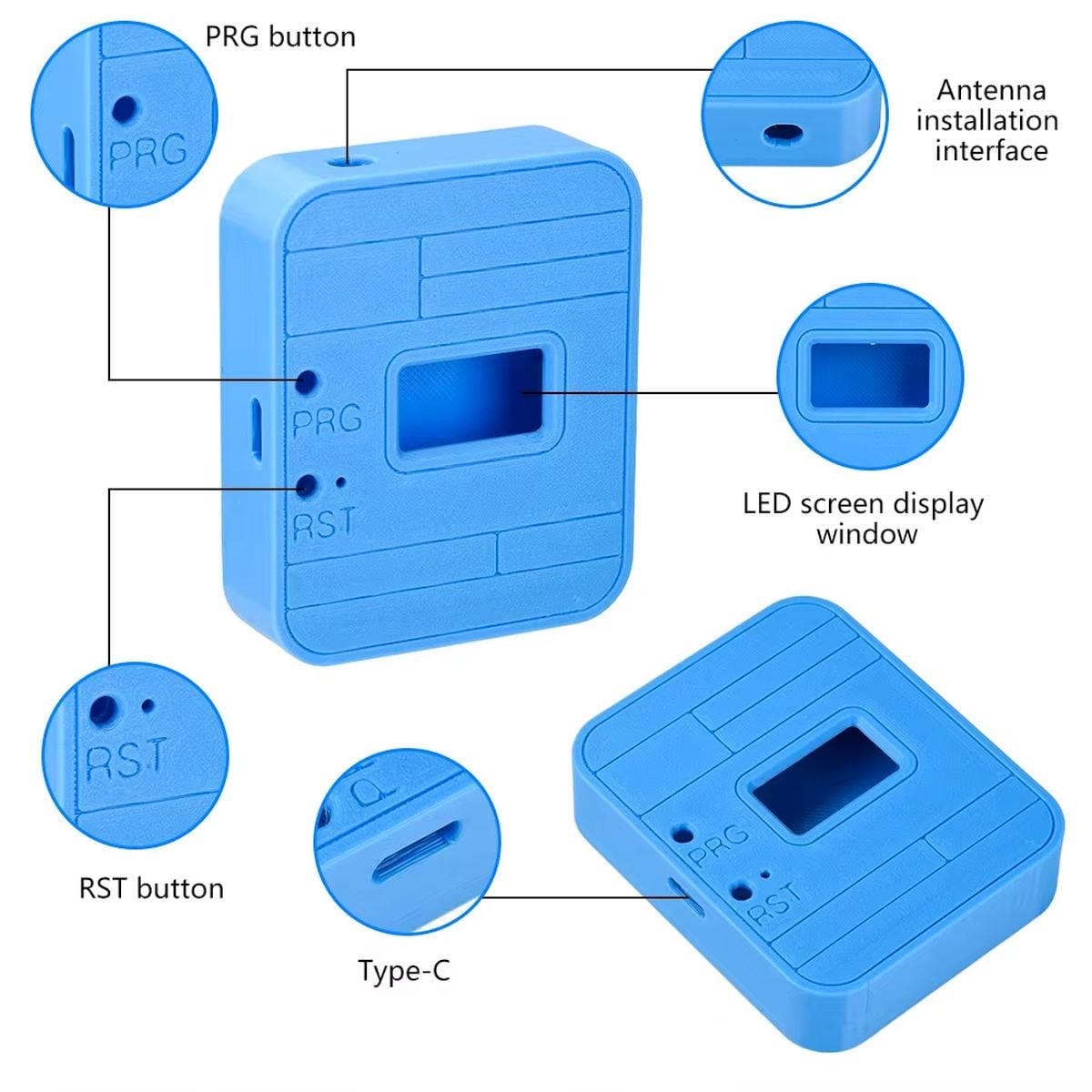

A Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval belső kialakítása a Heltec WiFi LoRa 32 V4 panelhez igazodik. A fedlapon ablak található a 0,96″-os OLED kijelzőhöz, a PRG és RST pozíciókhoz külön gombhely tartozik, a ház oldalán Type-C nyílás biztosít hozzáférést a panel csatlakozójához. A hátoldali kialakítás 14500 méretű Li-ion cella elhelyezésére szolgál. A csomagban lévő rugós érintkezőpár az akkumulátortartó kialakítás része, a házhoz tartozó csavarok pedig a burkolat zárását szolgálják.

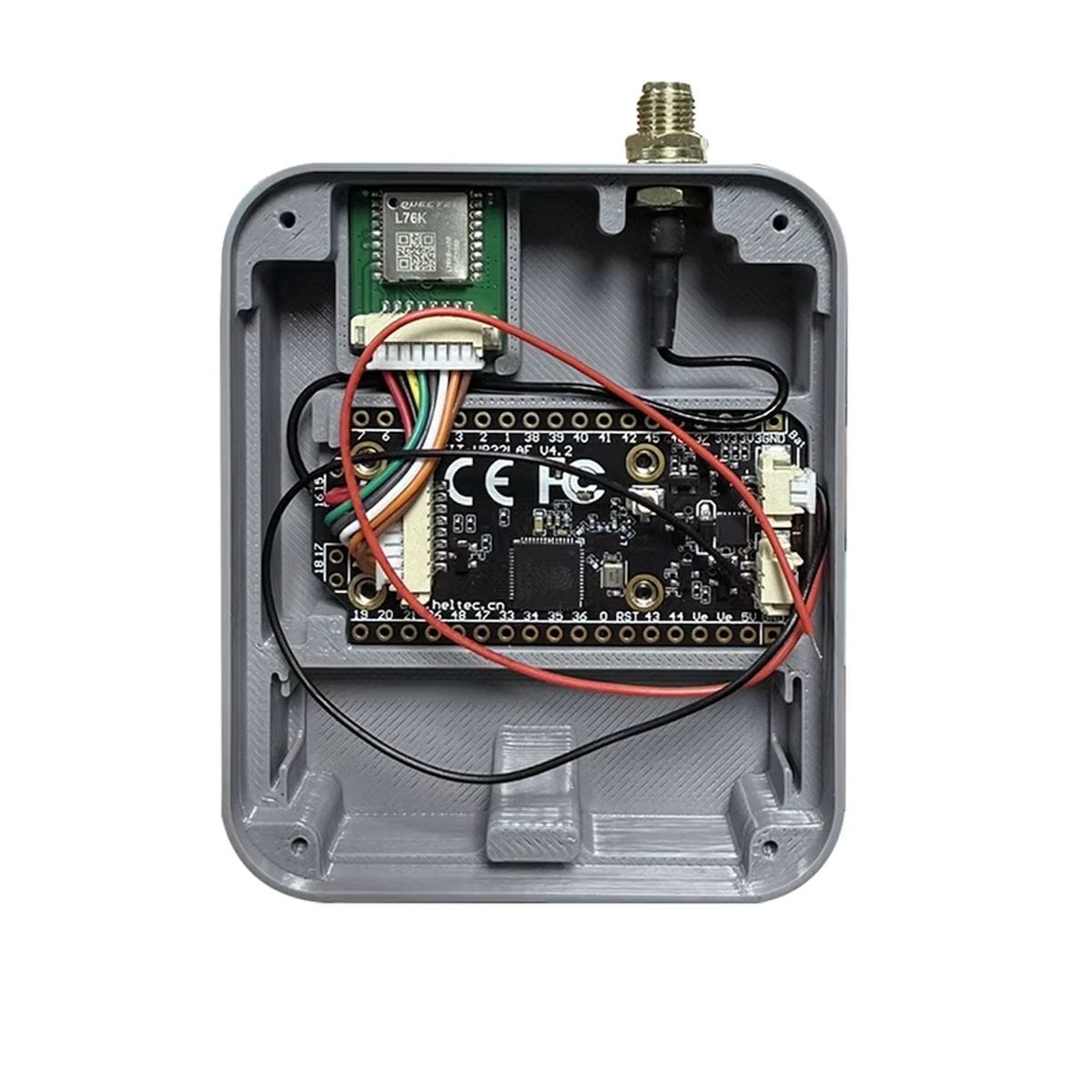

A külső antenna használatához a ház antennakivezetési helyet ad. A GPS modul számára belső hely van kialakítva, de maga a GPS modul sem a ház része. Beépítéskor a vezetékeket úgy kell elvezetni, hogy ne nyomják a panelt, ne akadjanak a fedél zárásába, és ne feszítsék az antennaadapter csatlakozását.

Tipikus helyzetek…

• LoRa fejlesztőpanel asztali próbáinál, amikor a panel kijelzőjét és gombjait továbbra is használni kell.
• Meshtastic vagy saját LoRa csomópont építésénél, ahol a Heltec WiFi LoRa 32 V4 panelnek rendezett burkolat kell.
• Oktatási készletben, ahol a nyitott panel helyett kezelhetőbb, kézbe vehető egységet kell adni.
• Akkumulátoros LoRa prototípusnál, ahol 14500 méretű cella számára kell házon belüli hely.

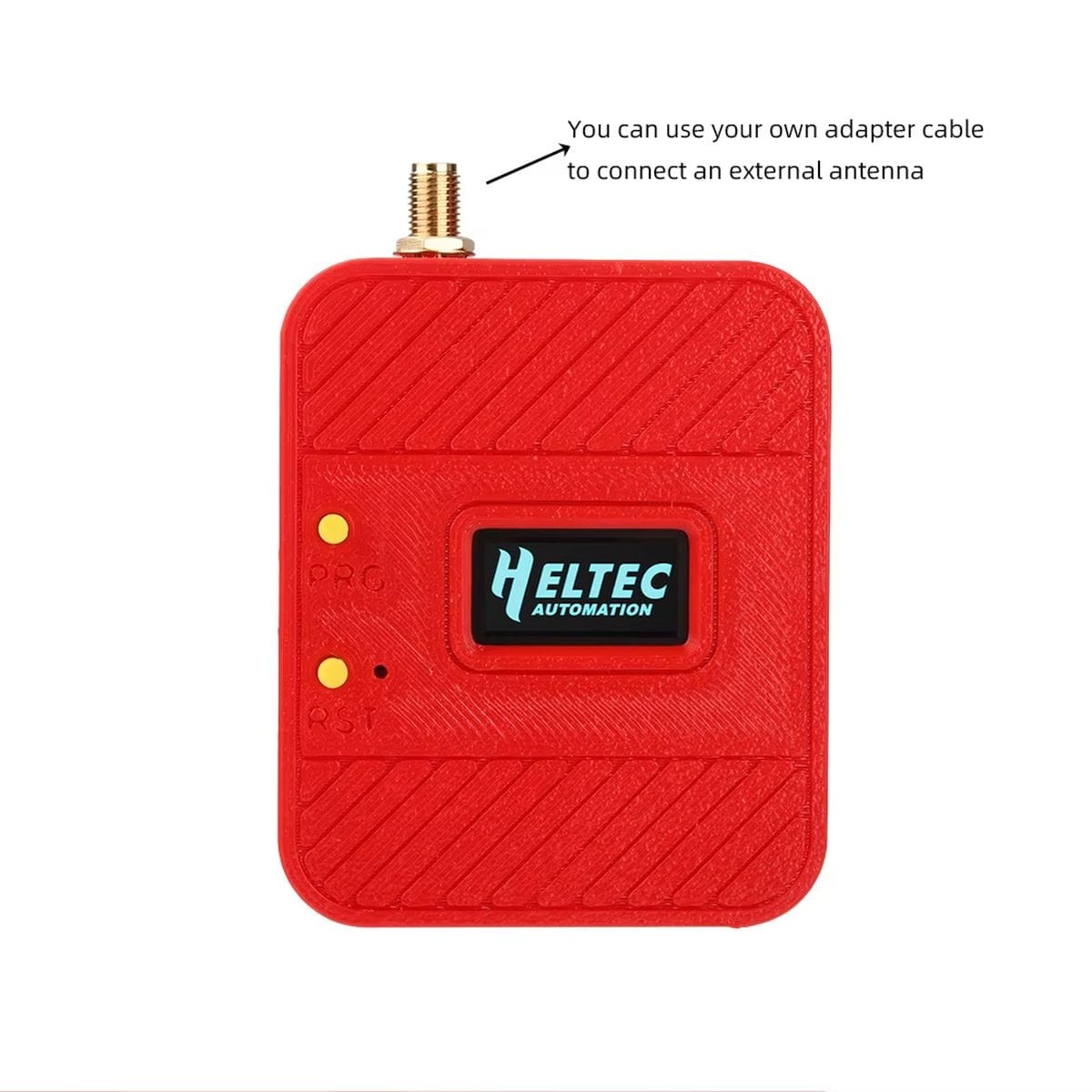

• Külső antennás kísérleteknél, ahol az antenna csatlakozását nem szabad a házon belül hagyni.
• GPS modullal kiegészített Heltec WiFi LoRa 32 V4 összeépítésénél, ahol a modulnak belső helyre van szüksége.
• Műhelyteszteknél, amikor ugyanazt a panelt többször kézbe veszik, áthelyezik vagy terepi próbára viszik.

Mire kell figyelni beüzemeléskor?

Választás előtt ezekre figyelj!

A Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval kiválasztásakor elsőként a panelverziót kell egyeztetni. A V4 jelölés önmagában kevés, a kijelző helye, a Type-C csatlakozó pozíciója és a PRG/RST gombok elhelyezése is számít. A 14500 cellahely a cella méretére vonatkozik. Az akkumulátor nem része a csomagnak, ezért külön kell gondoskodni a megfelelő celláról és a panelhez illeszkedő tápellátási megoldásról.

A külső antenna használatához a ház nyílást biztosít, de az antenna és az antennaadapter kábel sem tartozék. GPS modulhoz a házban hely van, de a modul és a hozzá tartozó bekötés külön tétel.

Színből piros, szürke és kék változat érhető el. A szín a mechanikai szilárdságra nincs hatással.

Amikor nem ez lesz a jó megoldás

Ne válaszd a Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval terméket, ha :

• Heltec WiFi LoRa 32 V3 vagy más kijelzőpozíciójú panel kerülne bele.
• vízálló vagy porálló, minősített kültéri doboz kell.
• a csomagban fejlesztőpanelt, akkumulátort, GPS modult vagy antennát is vársz.
• nagyobb akkumulátorcsomagot vagy más cellaméretet kell beépíteni.
• a projektben másik antennaelhelyezés, másik csatlakozóoldal vagy egyedi panelrögzítés szükséges.
• ipari szerelősínes vagy csavarozható vezérlődoboz kell szabványos kábelbevezetőkkel.

Egy részlet, amin sok múlhat

A fedél zárása előtt a legfontosabb próba nem a csavarozás, hanem a száraz és pontos illesztés: panel, 14500 cellahely, antennaadapter, GPS modul és gombsapka kerüljön a helyére, majd a házat csavarozás nélkül kell összepróbálni. Ha ekkor bármelyik vezeték feszül vagy a gomb megakad, csavarozás után már a műanyag ház fogja rákényszeríteni a hibás pozíciót az elektronikára.

Műszaki jellemzők

Dokumentáció

• Heltec WiFi LoRa 32 V4 áttekintés Heltec Docs
• WiFi LoRa 32 dokumentáció Heltec Docs

Csomag

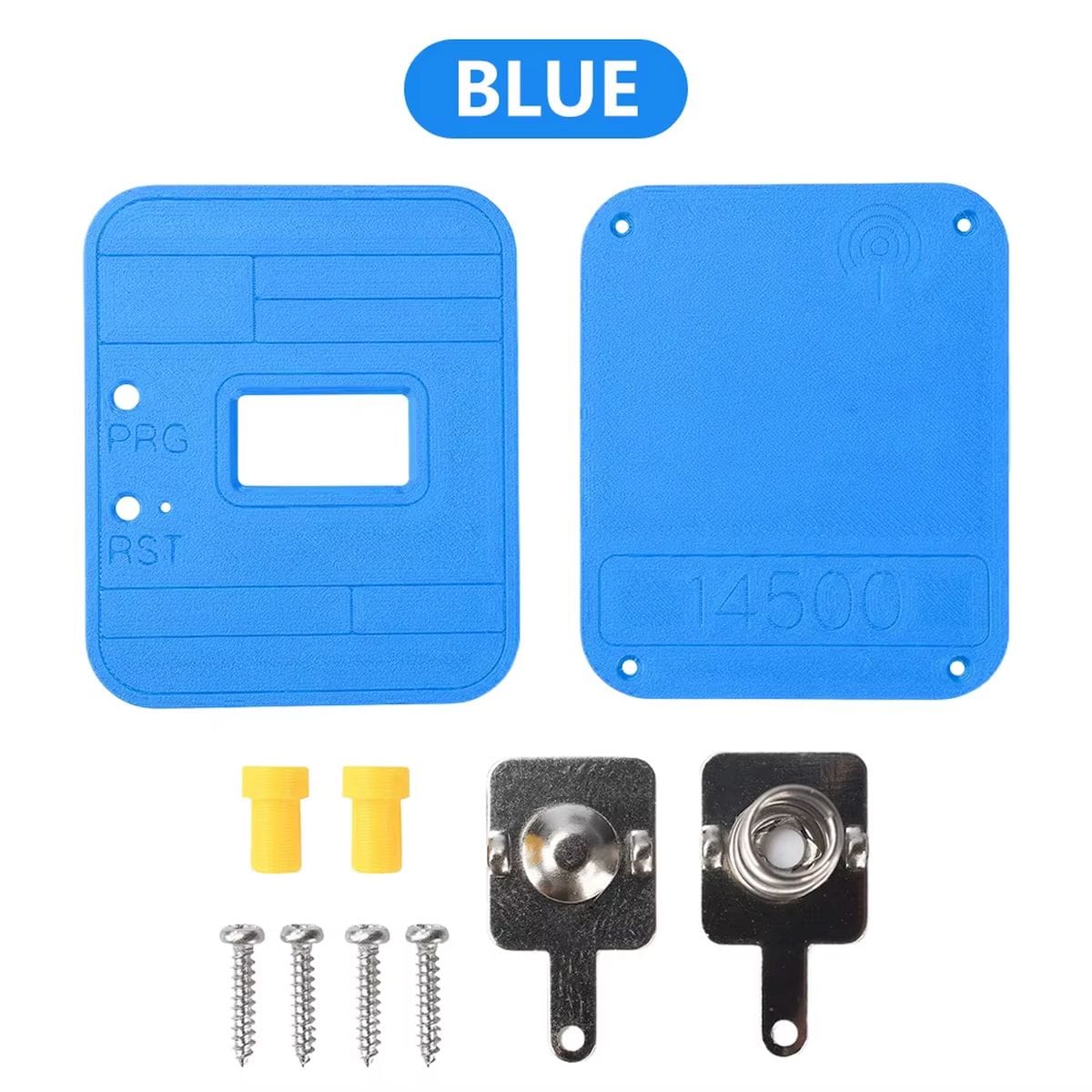

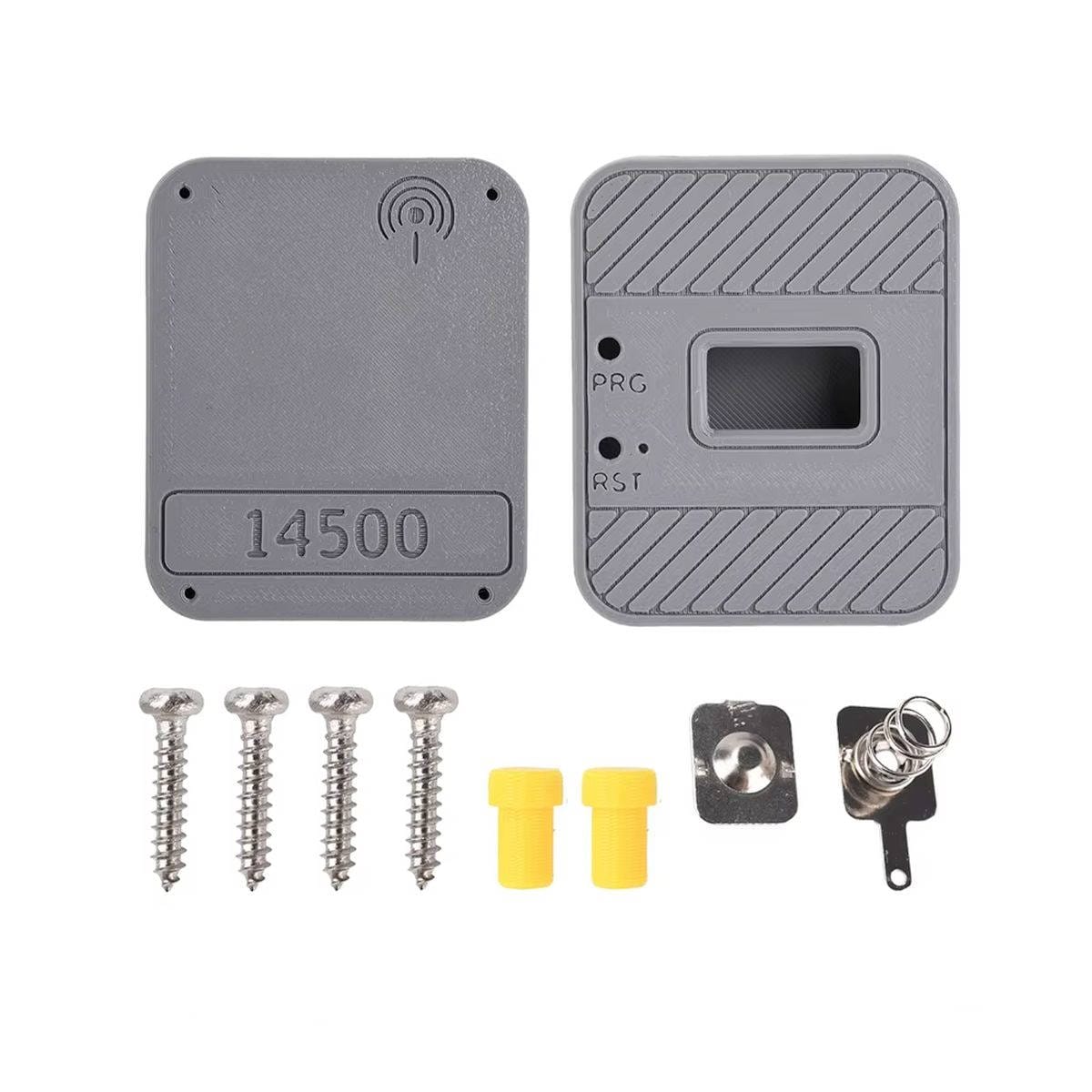

• 1x Heltec WiFi LoRa 32 V4 műanyag ház 14500 akkutartóval
• 4x csavar
• 1x akkumulátor rugós érintkező készlet
• 2x gombsapkakészlet PRG/RST használathoz
