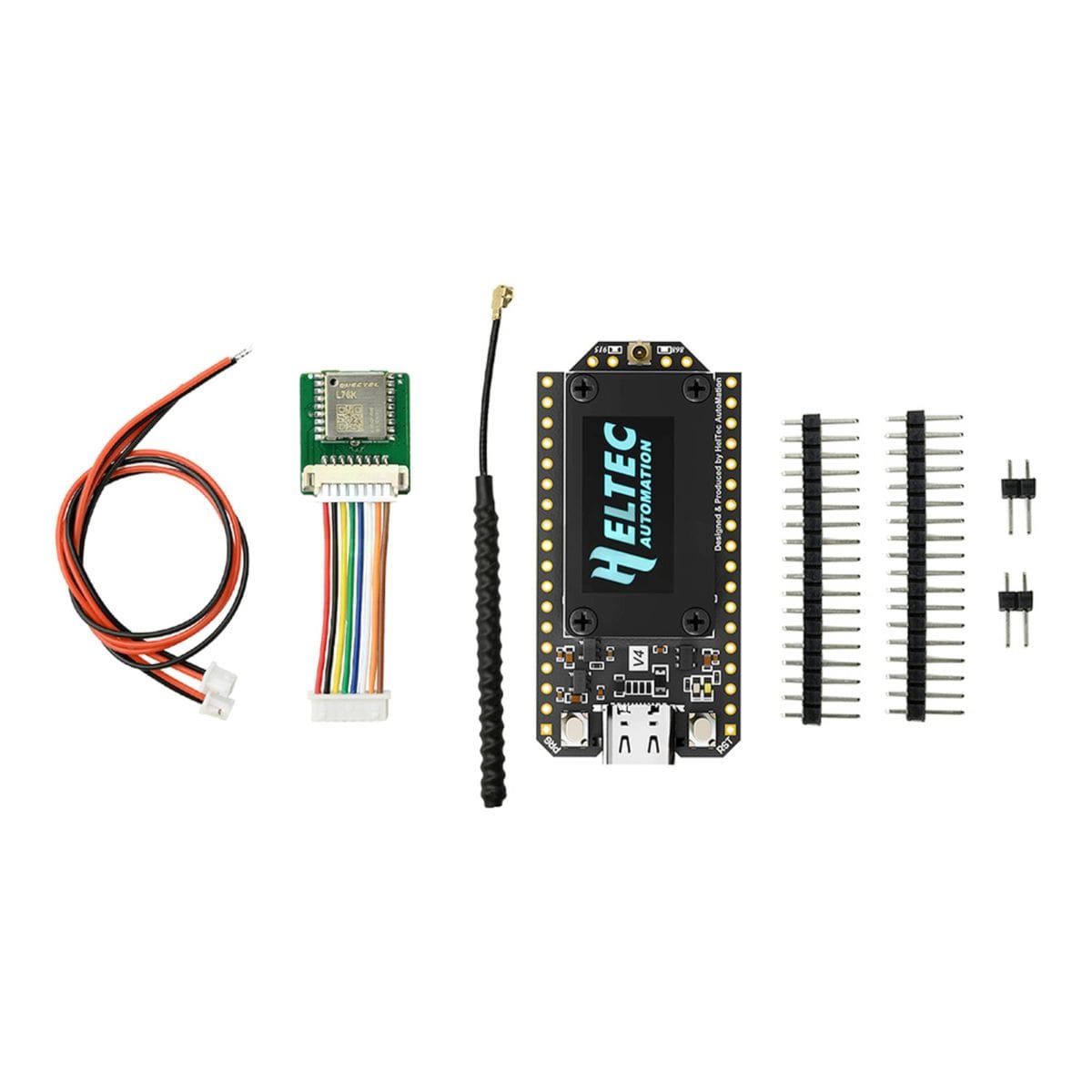

HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás, GPS)

A HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás, GPS) egy ESP32-S3 alapú, SX1262 LoRa rádióval szerelt fejlesztőpanel, amely 868 MHz-es LoRa kommunikációhoz, Wi-Fi és Bluetooth kapcsolathoz, valamint kis fogyasztású terepi IoT kísérletekhez használható. A beépített 0,96″ OLED kijelző miatt a panel önálló státuszkijelzésre is alkalmas, így nem minden próbához kell külön soros monitor vagy külső kijelző.

A panel akkor hasznos, amikor egy ESP32-alapú vezérlőt, LoRa rádiós átvitelt, kijelzést és akkumulátoros vagy solar bemenetet egyetlen fejlesztőeszközben szeretnél kezelni. Ilyen helyzet a Meshtastic node, LoRaWAN kísérleti végpont, terepi szenzor, távoli mérőpont vagy oktatási rádiós IoT projekt.

A döntő adat ennél a változatnál a 868 MHz-es LoRa sáv, mert európai LoRa és Meshtastic környezetben ez a frekvenciatartomány illeszkedik a megszokott eszközparkhoz. A másik fontos különbség, hogy ez nem csak egy ESP32 panel rádióval: OLED, akkumulátorcsatlakozó, solar bemenet és GNSS csatlakozás is része a V4 felépítésnek.

Az első korlát: a HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás, GPS) nem kész, dobozolt kültéri átjátszó. A rádiós antenna, a tápellátás, a firmware, a ház, a kábelezés és az energiafogyasztás kezelése továbbra is a projekt része.

Hol használd?

A HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás, GPS) a vezérlő, a rádiós végpont és a helyi kijelző szerepét fogja össze. Egy ESP32-S3 mikrokontroller futtatja a programot, az SX1262 rádió végzi a LoRa kommunikációt, az OLED kijelző pedig helyben mutathat státuszt, csomagszámlálót, mérési adatot vagy hálózati állapotot.

Egy mondatban: a HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás, GPS) egy 868 MHz-es LoRa rádiós ESP32-S3 fejlesztőpanel OLED kijelzővel, Wi-Fi/Bluetooth kapcsolattal, akkumulátoros és solar tápellátási lehetőséggel, valamint GNSS/GPS bővítési iránnyal.

Így működik a gyakorlatban

A panel USB-C csatlakozón keresztül programozható és táplálható. Az ESP32-S3 oldalon fut az Arduino, PlatformIO, ESP-IDF, MicroPython vagy kész Meshtastic/Meshcore firmware, a LoRa rádiós rétegért pedig az SX1262 felel.

LoRa használatnál a rádió nem Wi-Fi helyett működő internetkapcsolat, hanem kis adatcsomagok nagyobb távolságú továbbítására való rádiós kapcsolat. Egy hőmérsékletérték, állapotüzenet, pozíciós adat vagy rövid mesh üzenet jól illik hozzá; nagy adatsebességű adatátvitel, folyamatos naplóletöltés vagy kamerakép nem.

Az OLED kijelző a fejlesztésben sok bosszúságot spórolhat: egy terepi node-on azonnal látszik, hogy fut-e a program, van-e rádiós aktivitás, milyen állapotban van az eszköz. A solar és akkumulátorcsatlakozás miatt a panel alkalmas akkumulátoros kísérletekre is, de az energiaegyensúlyt a program alvási ideje, a rádiós adási gyakoriság, a kijelzőhasználat és a külső GNSS modul fogyasztása határozza meg.

Milyen helyzetekben érdemes használni?

• Meshtastic node építéséhez, ahol 868 MHz-es LoRa kapcsolat, OLED kijelzés és ESP32-S3 alap kell.
• LoRaWAN végpont fejlesztéséhez, ahol a rádiós oldal SX1262 alapú, a vezérlés pedig ESP32 környezetben történik.
• Terepi szenzorcsomóponthoz, ahol hőmérséklet, páratartalom, feszültség, nyitásérzékelés vagy más kis adatcsomag továbbítása a feladat.
• Oktatási LoRa projektekhez, ahol a rádió, a kijelző, a tápellátás és a firmware egy panelen jól bemutatható.
• Akkumulátoros IoT kísérletekhez, ahol a solar bemenet és a Li-ion/Li-Po akkumulátorcsatlakozás a teszt része.
• GNSS/GPS alapú helyzetküldő projektekhez, ahol a pozícióadatot LoRa vagy mesh hálózaton kell továbbítani.
• Helyi kijelzős rádiós átjáró vagy állapotjelző prototípushoz, ahol nem akarunk külön OLED modult huzalozni.

Mire kell figyelni beüzemeléskor?

Heltec ESP 32 LORA V3 vs. V4

A V4 verzió jelentős előrelépéseket kínál a korábbi V3 változathoz képest:

Összességében a V4 verzió fejlettebb energia‑ és RF‑kezelést, bővebb memóriát, illetve GPS támogatást kínál, miközben megtartja a V3‑as modulokhoz készült projektek nagy részének kompatibilitását.

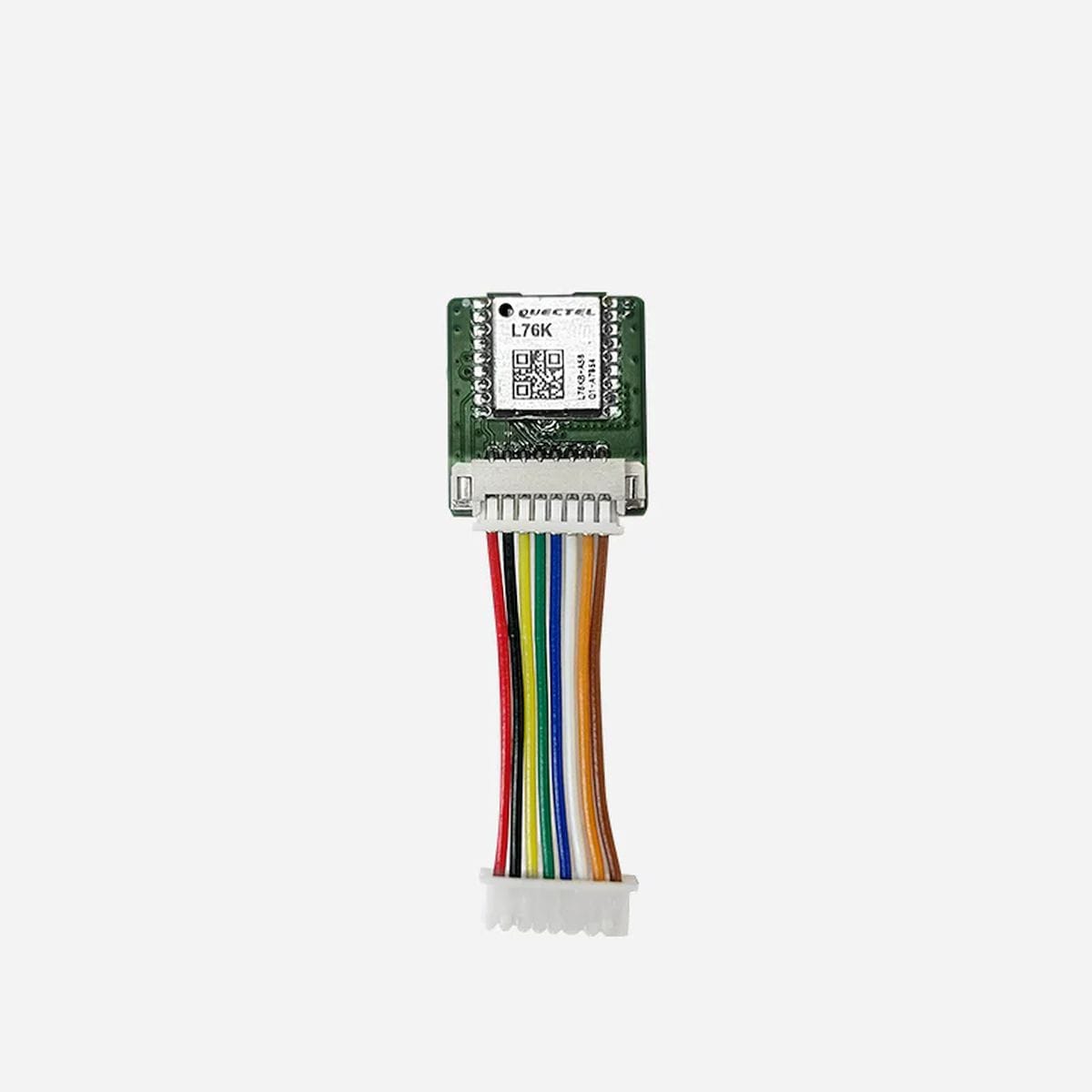

Quectel L76K GPS modul

A mellékelt L76K GPS modul (Quectel‑chip) olyan vevő, amely:

• Multi‑GNSS támogatás: GPS, BeiDou (BDS), GLONASS és QZSS pozíciók.
• Beépített LNA és SAW szűrő – javított vételi érzékenység és zajcsökkentés.
• AGNSS támogatás – gyorsabb GPS pozíció fixelés.
• UART interfész – egyszerű soros kommunikáció a Heltec boarddal.
• Tartós flash akkumulátor – a gyors újraindításhoz tárolt ephemeris adatok.

Ez a modul kiválóan alkalmas helymeghatározó IoT projektekhez, mint például eszközkövetés, terepi adatrögzítés vagy idő‑és pozíció alapú adatküldés.

Választás előtt ezekre figyelj

A legfontosabb választási pont a frekvenciasáv. Ehhez a termékhez a 868 MHz-es LoRa változat tartozik, ezért európai LoRa és Meshtastic környezethez ez a megfelelő irány.

A második döntési pont a V4 és V4-R8 különbsége. Ez a termék V4 változatként szerepel, nem V4-R8 néven. Ha nagyobb PSRAM-ot igénylő grafikus vagy összetett alkalmazás a cél, akkor a memóriaváltozatot külön kell kezelni.

A harmadik pont a GPS megfogalmazás. A panelen GNSS csatlakozás van, a TavIR termékváltozatnál a csomag GPS modul említéssel szerepel. A GPS funkció tehát projektként bekötött és firmware-ben kezelt egység, nem önállóan működő navigációs készülék.

A negyedik pont a tápellátás. USB-C fejlesztésnél egyszerű az indulás, de terepi node-nál az akkumulátor, a solar panel, az alvó mód, az adási teljesítmény és a kijelzőhasználat együtt dönti el az üzemidőt.

Amikor nem ez lesz a jó megoldás

• ha 433 MHz-es vagy 915 MHz-es LoRa hálózathoz keresel panelt.
• ha kész, vízálló, kültéri, dobozolt rádiós átjátszót szeretnél szerelés nélkül.
• ha nagy adatsebességű kapcsolat, folyamatos internetátvitel vagy képtovábbítás a feladat.
• ha Raspberry Pi HAT formátumú LoRa bővítő kell, mert ez önálló ESP32-S3 fejlesztőpanel.
• ha a projektben nincs szükség OLED kijelzőre, solar/GNSS irányra és ESP32-S3 vezérlésre; ilyenkor egy egyszerűbb LoRa panel jobb rendszerillesztést adhat.
• ha a mechanikai beépítéshez már meglévő V3 házat vagy kiegészítőt kell változtatás nélkül használni.

Egy apró tipp a gyakorlatból

LoRa fejlesztésnél a legtöbb első hiba nem a programban van, hanem a sáv, az antenna, a firmware-célhardver vagy a tápellátás körül. A HELTEC – WiFi-LORA-32 v4 (868MHz, 0,96″ OLED, LoRa, ESP-32, Bluetooth, WIFI, Solar csatlakozás, GPS) OLED kijelzője jó hibakeresési támpont: induláskor írass ki rá frekvenciát, firmware-verziót, csomagszámlálót és tápállapotot. Terepen ez gyorsabban mutatja meg a hibát, mint a laptopos soros monitor keresése.

Felhasználási ötletek

• Meshtastic hálózatok – hosszú hatótávú, decentralizált kommunikáció.
• LoRaWAN IoT szenzorhálózatok – intelligens városok, mezőgazdasági monitoring.
• GPS‑alapú ingyenes tracker/systemek – terepi adatrögzítés vagy túra eszközök.
• Napelemes IoT állomások – off‑grid működés napelem töltéssel.
• Bluetooth/Wi‑Fi vezérelt eszközök – helyi hálózatok, vezérlési pontok.

Műszaki jellemzők
