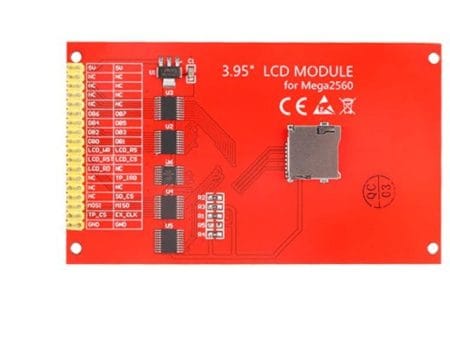

3.95″ TFT LCD (480*320)/SD, Touch – Mega shield

Leírás

Az eszköz megszűnt. Helyesítő eszközök: Grafikus kijelzők

A hobbi elektronikában a TFT LCD modul mindig valami különleges helyet foglalt el. A 3.95″ kijelzőmodul a könnyű illeszthetőségével és rugalmas függvénykönyvtárával hosszú ideje a megbízható, színes kiírás alapja volt. A mobiltelefonok, tabletek elterjedésével a kijelzők érintésérzékennyé váltak. A 3.95″ kijelző is rezisztív érintőképernyővé változott. A kijelző beépített jelszintillesztőn át közvetlenül csatlakoztatható akár a 3.3V-os, akár az 5V feszültségű Arduino Mega/Due lapkára is.

Fontos! A MEGA kialakítása miatt a TFT UNO lapon (illetve a kisebb Arduino lapkákon) nem használható a 16bites csatlakozás miatt!

Jellemzők

• LCD méret: 3.95″,
• Képpont: 480×320,
• Színszám: 262K,

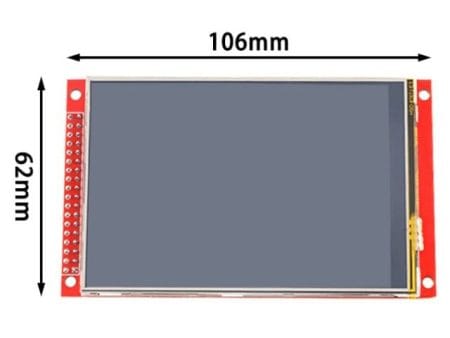

• Méret:
  – áramköri lap (Mega-hoz): 61.5 x 105.6 mm
  – kijelző (üveg) mérete:: 61.4 x 94.4 mm)
• Touch: igen,
• Csatlakozás: Arduino Mega Shield,
• SD kártya támogatás: 16MB…128GB,
• Chipset: ILI9488 (driver: ILI9481) vagy ST7796S (8/16bit),
• Látószög: Wide,
• Vezérlés: UTFT könyvtárral(9488) vagy LCDWIKI/MCUFriend (ST7796).

Fő paraméterek

• Tápfeszültség: 3.3V és 5V,
• UTFT/Adafruit támogatás,
• Adatvonal: feszültség szintillesztett I/O,
• Háttérvilágítás: állandó, belső vezérlésű,

Kompatibilitás

• Mega1280/Mega2560/ADK,
• Due,
• stb.

Szoftvertámogatás

• Bascom-AVR,
• Arduino,
• C.

Dokumentáció

• Gyári mintakönyvtár
