2.2″ TFT LCD kijelző (240×320), SD kártya (3.3 V, ILI9341)

Name: 2.2″ TFT LCD kijelző (240×320), SD kártya (3.3 V, ILI9341)
Brand: TavIR
SKU: T19342
Price: 5250 HUF
Availability: InStock

Leírás

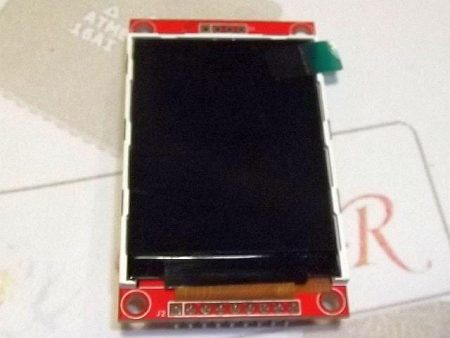

Ez a 2,2″ TFT LCD modul 240×320 pixeles felbontással és beépített SD-kártya foglalattal ideális választás Arduino, Raspberry Pi és ESP alapú projektekhez, ahol kompakt grafikus kijelző szükséges 3,3 V-os logikai szinten. A modul 3,3 V-os logikát támogat – így kényelmesen használható sok mikrokontrollerrel.

A kijelzőt az ILI9341 vezérlőchip működteti, amely 4-vonalas SPI interfészt használ a kommunikációhoz. A TFT panel 262 144 szín (18‑bit) palettával képes üzemelni, 65 k szín (16‑bit) mód is választható.
Az ILI9341 belső DC-DC áramkörrel rendelkezik, így a panelekhez szükséges belső feszültségeket képes előállítani, és kompatibilis a 1,65 V–3,3 V logikai szintekkel.
A panelen található egy SD-kártya foglalat, melyet szintén SPI-n keresztül lehet vezérelni, külön chip‑select csatornával.

A modul NEM 5V toleráns, így 5V rendszerek esetén szintillesztés szükséges!

Felhasználási lehetőségek

Kirakati vagy rendezvény világító kijelzők kompakt méretben
Hordozható, grafikus információs eszközök (pl. képi adatelérés, képgaléria)
Interaktív fényjátékok, vezérléssel kombinált kivitelezések
Maker és prototípus projektek Arduino, ESP vagy Raspberry Pi platformokon

Műszaki jellemzők

Kijelző méret: 2,2 hüvelyk (diagonális)
Felbontás: 240 × 320 pixel (QVGA)
Színmélység: 262 144 szín (18‑bit), választható 65 k (16‑bit) üzemmód
Vezérlőchip: ILI9341 (belső DC‑DC áramkör)
Interfész: 4‑vonalas SPI (CS, DC, SCL, SDA, RST stb.)
Csatlakozás: 9 pin (TFT), 4 pin (SD),
Tápfeszültség: 3,3 V táp és logikai
Aktív képfelület: kb. 47,5 × 36,5 mm
Modul méret: kb. 67 × 40 × 4 mm
SD‑foglalat: beépített SD, külön SPI CS vonallal
Üzemi hőmérséklet: −20 °C … +60 °C
Tárolási hőmérséklet: −30 °C … +70 °C
Súly: kb. 22 g
A háttérvilágítás 2.7V/25mA, így soros 100R ellenállás javasolt a tápfeszültség felé.
Látószög: Wide,

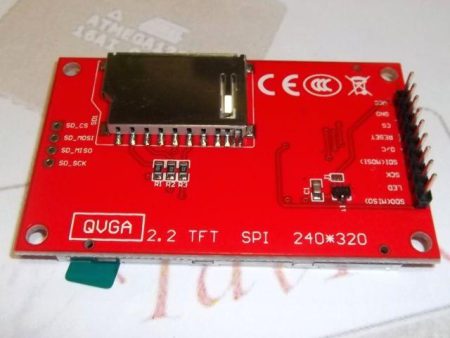

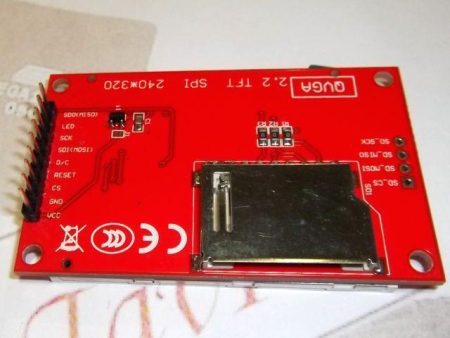

Vezérlés
- Vcc – tápfeszültség (3V3),
- GND – rendszerföld,
- CS – ChipSelect,
- RST – Reset kivezetés,
- D/C – Adat/parancs választás,
- MOSI/SDI – Soros adat bemenet,
- SCK – Kommunikáció órajel,
- LED – Háttérvilágítás,
- SDO/MISO – Soros adat kimenet.

Dokumentáció

Csomag

1x 2.2TFT kijelző (ILI9341 chipkészlet)

További információk

Tömeg	0,060 kg
Méretek	8 × 6 × 1 cm
Cikkszám	T19342
Chipkészlet	ILI9341
Méret	2.2"
Protokoll	SPI
Tápfeszültség [V]	3.3V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„2.2″ TFT LCD kijelző (240×320), SD kártya (3.3 V, ILI9341)” értékelése elsőként

Kérdés: Milyen tápfeszültséget igényel a 2.2″ TFT LCD modul?
Válasz: A modul 3,3 V-os tápfeszültséget igényel a működéshez, az ILI9341 vezérlő IC nem támogat 5 V bemenetet, így 5 V-os logikát csak szintillesztéssel szabad alkalmazni.

Kérdés: Hogyan lehet az SD kártyás bővítést használni ezzel a modullal?
Válasz: A TFT modulon található SPI interfész SD nyílással, az SD kártya adatátviteli csatornája SPI protokollon működik. A megfelelő könyvtár (pl. SDFat vagy SD) használatával olvasható és írható adat.

Kérdés: Milyen felbontású, és mekkora a fizikai méret?
Válasz: A kijelző fizikai mérete 2,2 hüvelyk, felbontása 240×320 pixel (portrait mód), amivel egyszerű grafikus megjelenítések, ikonok vagy szenzorérték rajzolás is lehetséges.

Kérdés: Kompatibilis ez Arduino vagy ESP32 alapú projektekkel?
Válasz: Igen, teljes kompatibilitást biztosít Arduino (UNO, Nano, stb.) és ESP32/ESP8266 lapokkal. A modul SPI csatlakozóin keresztül egyszerűen beköthető, de a 3.3 V-os tápfeszültségre és logikai szintre különösen ügyelni kell.
