Leírás

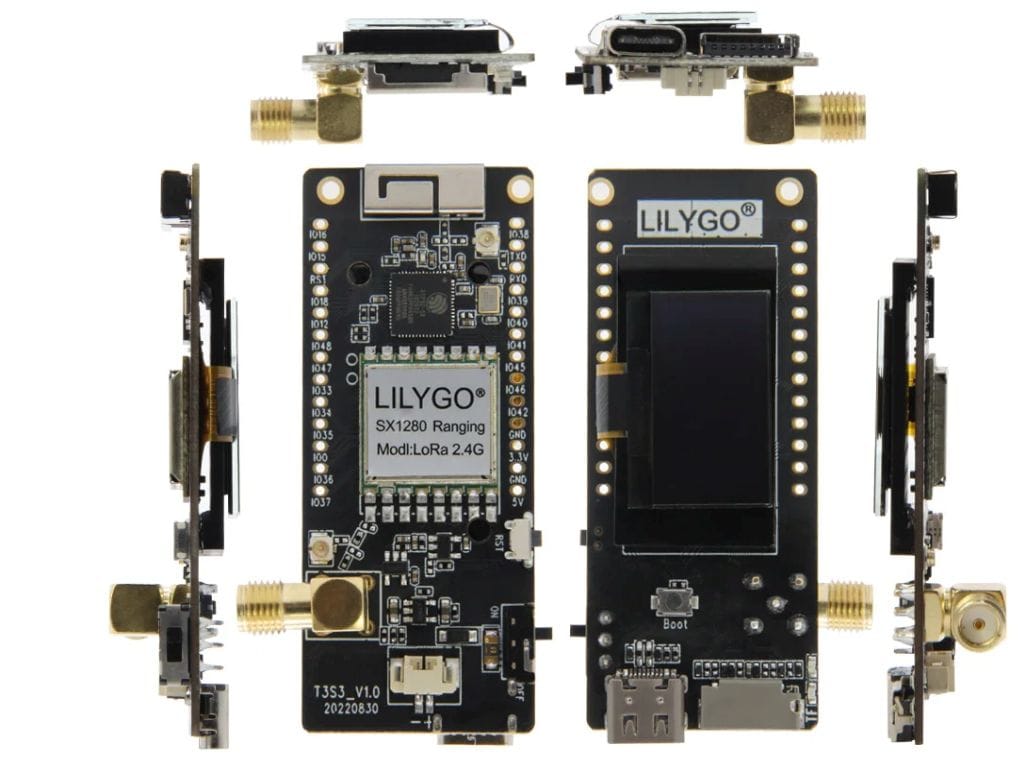

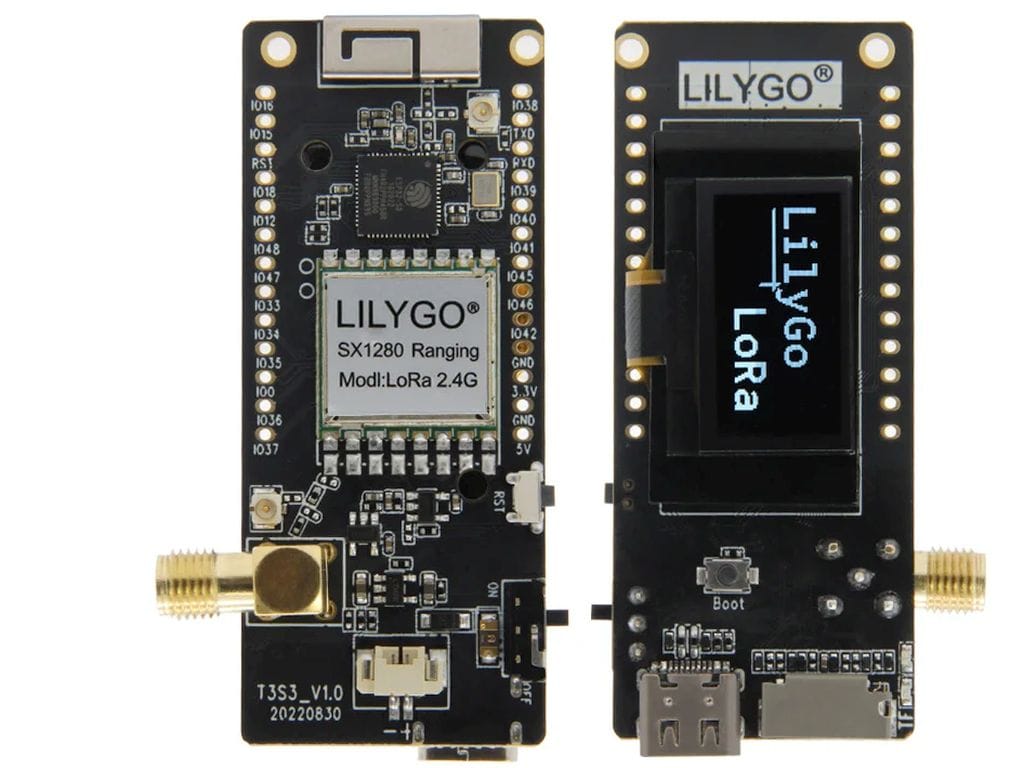

A LILYGO T3S3 V1.0 fejlesztőpanel az ESP32-S3 mikrovezérlő és az SX1280 LoRa rádió integrációjával egy kompakt, mégis nagy teljesítményű platformot kínál 2,4 GHz-es LoRa kommunikációhoz. Az ESP32-S3 dual-core Xtensa LX7 processzora 4 MB flash memóriával és 2 MB PSRAM-mal rendelkezik, támogatva a Wi-Fi 802.11 és Bluetooth 5.0 kapcsolatokat. A beépített 0,96 hüvelykes OLED kijelző (SSD1306, 128×64) lehetővé teszi a valós idejű adatmegjelenítést.
A SX1280 rádiómodul 2,4 GHz-es frekvencián működik, és integrált teljesítményerősítővel (PA) rendelkezik, amely akár 20 dBm kimeneti teljesítményt biztosít. Fontos megjegyezni, hogy a FEM (Front-End Module) védelme érdekében a SX1280 chip kimeneti teljesítményét 2–5 dBm között kell tartani, az optimális 3 dBm érték mellett.
A panel támogatja a 3,7 V-os LiPo akkumulátorokat és az USB-C tápellátást, beépített töltésvezérlővel és akkumulátor-kapcsolóval. További jellemzői közé tartozik a TF kártyahely, a reset és boot gombok, valamint a GPIO kivezetések, amelyek lehetővé teszik különféle szenzorok és perifériák csatlakoztatását.
A LILYGO T3S3 V1.0 ideális választás olyan IoT alkalmazásokhoz, mint a környezeti monitorozás, mezőgazdasági automatizálás, okos városok infrastruktúrája és távoli érzékelés, ahol a hosszú hatótávolságú, alacsony fogyasztású kommunikáció kulcsfontosságú.
Fő előnyök
- ESP32-S3 mikrovezérlő: Dual-core Xtensa LX7 processzor Wi-Fi és Bluetooth 5.0 támogatással.
- SX1280 LoRa modul: 2,4 GHz-es frekvencián működő rádió, integrált PA-val.
- OLED kijelző: 0,96 hüvelykes, 128×64 felbontású SSD1306 meghajtóval.
- Sokoldalú tápellátás: USB-C és 3,7 V-os LiPo akkumulátor támogatás.
- Bővíthetőség: TF kártyahely, reset és boot gombok, GPIO kivezetések.
Műszaki jellemzők
- Mikrovezérlő: ESP32-S3 (Xtensa LX7 dual-core)
- Flash memória: 4 MB
- PSRAM: 2 MB
- LoRa modul: SX1280 2,4 GHz, integrált PA-val
- Kimeneti teljesítmény: 20 dBm (SX1280 chip beállítása: 3 dBm)
- Kijelző: 0,96 hüvelykes OLED, 128×64, SSD1306, I2C interfész
- Tápellátás: USB-C vagy 3,7 V-os LiPo akkumulátor
- Kommunikáció: Wi-Fi 802.11, Bluetooth 5.0
- Bővítési lehetőségek: TF kártyahely, reset és boot gombok, GPIO kivezetések
- Méret: kb. 56 mm x 36 mm x 24 mm
Dokumentáció
- Gyártói oldal: LILYGO® T3S3 V1.0
- GitHub repository: LilyGo-LoRa-Series
- Arduino példák: LilyGo-LoRa-Series (Arduino)
Csomag tartalma
- 1x LILYGO T3S3 V1.0 fejlesztőpanel
- 2x 2,54 mm-es tüskesor (1x13P)
- 1x Akkumulátor kábel
- 1x LoRa antenna (2.4GHz)
- 1x USB-C kábel
