ESP32‑S3 WROOM-N16R8 CAM fejlesztőpanel (OV2640, USB‑C)

Name: ESP32‑S3 WROOM-N16R8 CAM fejlesztőpanel (OV2640, USB‑C)
Brand: TavIR
SKU: T23322
Price: 7110 HUF
Availability: InStock

Leírás

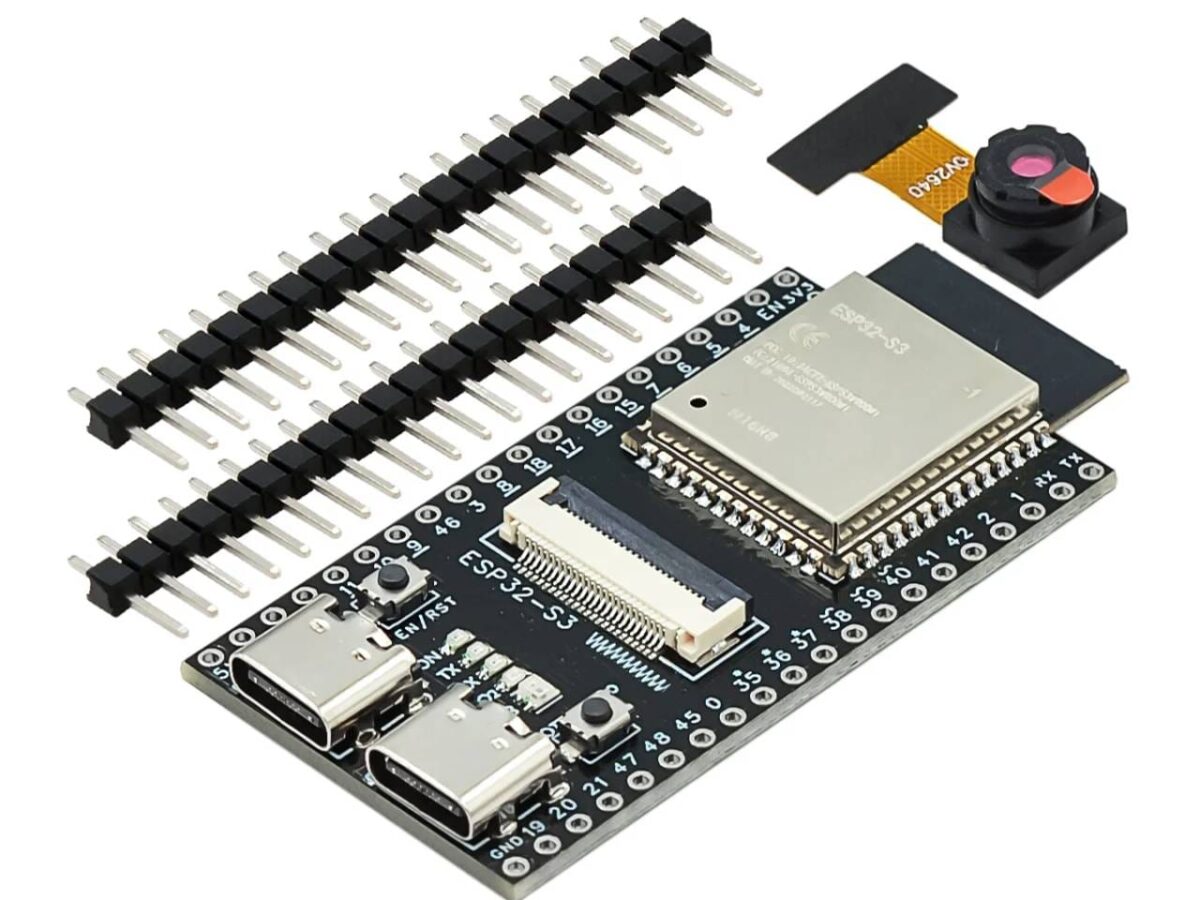

Az ESP32‑S3 WROOM N16R8 CAM panel egy kompakt, teljesen integrált Wi‑Fi és Bluetooth kommunikációt biztosító eszköz, amelybe beépített OV2640-szenzorú kamera és USB‑C csatlakozás került. A központi egység az ESP32‑S3‑WROOM-1‑N16R8 modul, amely 16 MB Quad‑SPI Flash memóriával és 8 MB Octal‑SPI PSRAM‑mal rendelkezik. Az S3 SoC dual‑core Tensilica Xtensa LX7 processzorra épül, max. 240 MHz órajellel, AI-támogatással (pl. neurális háló gyorsítás). A DVP-szabványú kamerainterfész révén az 1600×1200 felbontású OV2640‑es kamerával valós idejű képfeldolgozás és video stream megvalósítható.

USB‑C port szolgál a tápláláshoz és USB‑OTG vagy USB‑Serial összeköttetéshez, így közvetlenül csatlakoztatható fejlesztéshez, firmware frissítéshez. A kamera és SD/MMC kártya interfészek külön csatlakozót kapnak a fejlesztőlapon.

A panel ideális választás IoT videós projektekhez, például arcfelismeréshez, mozgásérzékeléshez, IP-kamera prototípusokhoz. A fejlett PSRAM nagy képfeldolgozási buffer igényű alkalmazásokhoz is megfelelő.

Fő előnyök

Up-to-date ESP32‑S3 SoC: 240 MHz dual‑core, AI-támogatás és Bluetooth 5 LE
Beépített OV2640 kamera, max. 1600×1200 felbontással, DVP interfésszel
16 MB Flash + 8 MB PSRAM elegendő képbuffereléshez és ML-alkalmazásokhoz
USB‑C csatlakozás, táplálás és programozás egyetlen kábellel
Wi‑Fi 802.11 b/g/n + Bluetooth 5.0 (LE) kettős kapcsolat

Műszaki jellemzők

Tápfeszültség: USB‑C táplálás 5 V, on‐board LDO szabályozás, energiaellátás 3.0–3.6 V (ESP32‑S3 specifikáció szerint)
Processzor: Dual-core Tensilica LX7, max 240 MHz
RAM: 512 KB SRAM + 8 MB pszRAM
Flash: 16 MB Quad‑SPI Flash
Bluetooth: Bluetooth 5.0 LE, mesh támogatással
Wi‑Fi: 802.11 b/g/n, 40 MHz sávszélesség
GPIO-k: kb. 45 programozható láb, beleértve ADC, DAC, PWM, I²C, SPI, UART, I²S, RMT, capacitive touch, SD/MMC, kamera DVP x8
Kamera interfész: OV2640, max 1600×1200 felbontás, 2Mpx, 68° látószög
Kártya bővítés: microSD/SD kártya foglalat támogatással
Csatlakozás: USB‑C, támogat USB‑OTG és soros kapcsolat
Üzemi hőmérséklet: –40 °C … 65 °C (R8 sorozat)

Dokumentáció

Gyártói adatlap (ESP32‑S3‑WROOM‑1/N16R8) – részletes specifikációk, Flash/PSRAM lehetőségek, hőmérsékleti tartományok
Espressif esp32-camera [GitHub] – OV2640 támogatás, példakódok, inicializálás
ESP32 fórum [esp32.com] – közösségi tapasztalatok, illesztési példák, fejlesztői visszajelzések

Csomag tartalma

1x ESP32‑S3 WROOM N16R8 CAM fejlesztőpanel (USB‑C porttal)
1x OV2640 kamera
1x USB‑C kábel (programozás és tápellátás)

További információk

Tömeg	0,035 kg
Méretek	5 × 2 × 1 cm
Cikkszám	T23322

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„ESP32‑S3 WROOM-N16R8 CAM fejlesztőpanel (OV2640, USB‑C)” értékelése elsőként

Kérdés: Mi az az ESP32‑S3 WROOM N16R8 CAM OV2640 modul és mire használható?
Válasz: Egy WiFi és Bluetooth képességgel rendelkező fejlesztőpanel, beépített OV2640 kameraérzékelővel (2 megapixel), amely alkalmas videostreaming, képalkotás vagy beágyazott gépi látási projektekhez. Az ESP32‑S3 alaplap rendelkezik USB‑C csatlakozóval is.

Kérdés: Hogyan lehet beüzemelni az OV2640 kamerát Arduino IDE-ban?
Válasz: Telepítsd az ESP32 boardcsomagot a Board Manager-ben, válaszd az ESP32‑S3 modellt, majd használd például a „CameraWebServer” mintakódot, és állítsd be az OV2640 érzékelő paramétereit a kódban.

Kérdés: Milyen problémákat okozhat a PSRAM (pl. 8 MB vagy 16 MB) a képminőségben?
Válasz: A túl kis PSRAM vagy nem megfelelő memóriahasználat esetén előfordulhatnak késések, képhibák vagy képtörések a streaming során – ellenőrizni kell, hogy elegendő PSRAM van-e, és a kamera megfelelő felbontáson működik-e.

Kérdés: Használható-e USB‑C port tápellátásra és programozásra?
Válasz: Igen. Az USB‑C csatlakozó egyszerre biztosít tápellátást és soros kapcsolatot a kód feltöltéséhez, így nincs szükség külső adapterre normál használathoz.

Kérdés: Hogyan lehet stabil WiFi streaminget beállítani az ESP32‑S3 CAM modullal OV2640 kamerával?
Válasz: Használd az ESP32 „CameraWebServer” példát, biztosítsd, hogy a BLE és WiFi ne zavarja egymást, csökkentsd a felbontást (pl. SVGA vagy VGA), és használj megfelelő buffer méretezést a megbízható képátvitelhez.
